108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體不銹鋼(gang)，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不銹鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一、化學成分

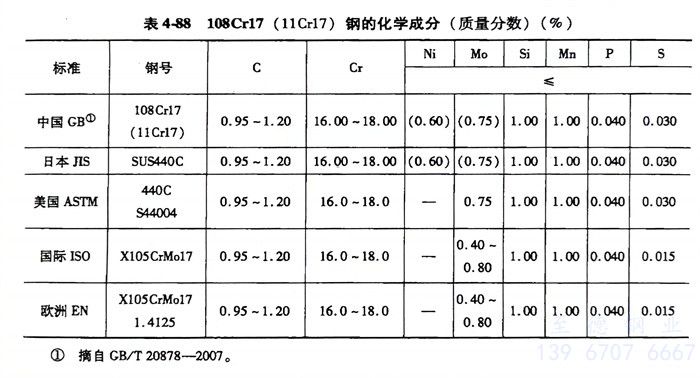

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼的化學成分見表4-88。

二(er)、熱加工(gong)

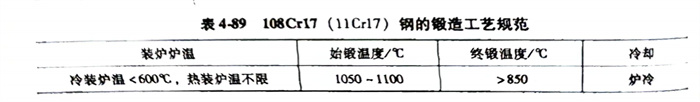

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛(duan)造(zao)工藝規范見表4-89。

   應特別(bie)注意鋼的熱加工工藝，最好采用(yong)冷(leng)裝加熱（＜600℃），加熱速度不宜太快，尤其是在700℃以下(xia)時，同時應該控(kong)制較高的停鍛、軋溫度，并嚴格注意緩(huan)冷(leng)條件。

三、預備熱處理

  預備熱(re)處理的過程如下：

    1. 軟化(hua)退火：加熱溫度為(wei)800～840℃，爐(lu)(lu)冷(leng)到500℃以下出(chu)爐(lu)(lu)空冷(leng)，退火組織為(wei)珠光體，硬度≤269HBW。

    2. 完全退火：加熱溫度(du)為840～920℃，爐冷，硬度(du)≤269HBW。

四、淬(cui)火及回(hui)火

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
