68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼是高鉻馬(ma)氏體不銹鋼，比20Cr13（2Cr13）不銹鋼具有更高的淬火硬度。在淬火、回火狀態下，具有高強度和硬度，并兼有不銹耐蝕性，因碳含量高，在硬化狀態下堅硬，較8Cr17、11Cr17的韌性高，但焊接性差。一般用于制造要求具有不銹性或耐稀氧化性酸、有機酸和鹽類腐蝕的刀具、模具、量具、軸承、軸類、閥門等耐腐蝕的部件。

一、化學成分

    68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼的化學成分見表4-83。

二、熱加工

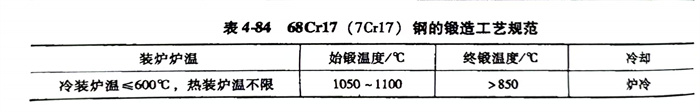

    68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼鍛(duan)造工(gong)藝規范見表4-84。

    應特別注意鋼(gang)的熱(re)加工工藝，最(zui)好采用冷裝加熱(re)（＜600℃），加熱(re)速度不宜太快，尤其在(zai)700℃以下(xia)時。同時，應該控制較高(gao)的停鍛、軋溫度，并嚴(yan)格注意緩冷條件。

三、預備熱(re)處理

  預備熱處理(li)的過(guo)程如下(xia)：

    1. 軟化(hua)退(tui)火(huo)：加熱溫度(du)為800～840℃，爐冷(leng)到500℃以(yi)下時出爐空冷(leng)，退(tui)火(huo)組織為珠光體，硬度(du)≤255HBW。

    2. 完全退火：加熱溫度(du)(du)840～920℃，爐冷，退火后(hou)硬度(du)(du)≤255HBW。

四(si)、淬火及回火

    淬(cui)火溫(wen)度(du)：1010～1070℃，油冷(leng)，硬度(du)≥56HRC；回火溫(wen)度(du)：160～180℃，空冷(leng)，硬度(du)≥56HRC。

五、力學性能

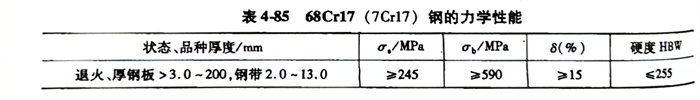

   68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼經(jing)退(tui)火(huo)處理后(hou)的力(li)學(xue)性能 見表(biao)4-85。
