04Cr13Ni5Mo是含鉬馬氏體不(bu)銹鋼，由于碳含量較低，且含有5％的鎳（質量分數），其耐蝕性較好。在Cr13型不銹鋼中，其耐蝕性最好，加工成形性優良，焊接性良好，適用于大斷面尺寸要求焊接性良好的情況，如大型水電站水輪機的轉輪和轉輪下環等。
一、化(hua)學成分

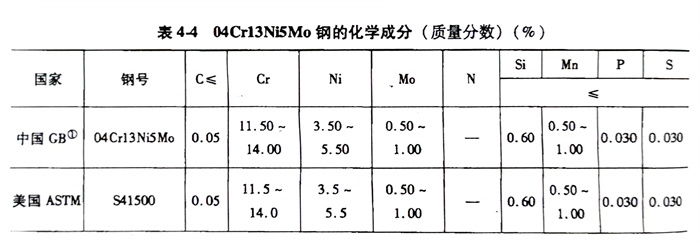

化(hua)學成分(fen)見表4-4。
二、熱加(jia)工(gong)

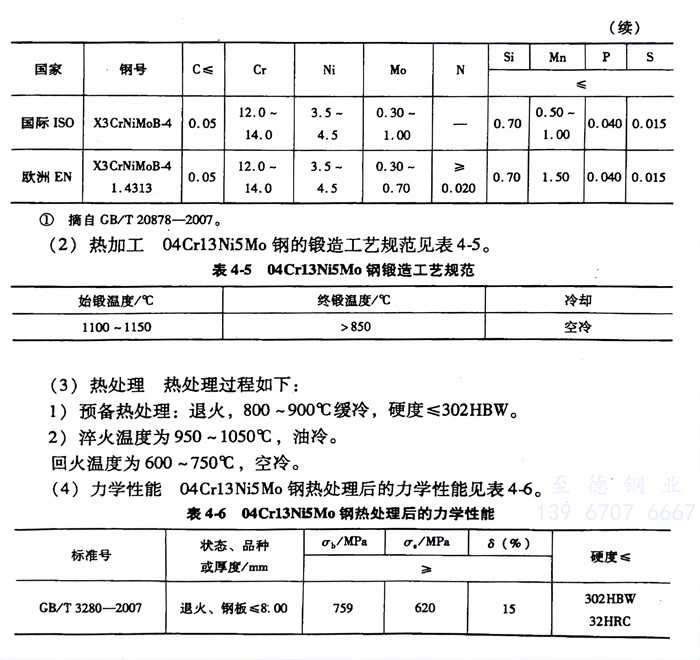

04Cr13Ni5Mo鋼的鍛造工藝規(gui)范(fan)見表4-5。
三、熱處理
熱處理過程(cheng)如下：
1. 預(yu)備熱處理：退火，800～900℃緩冷，硬度≤302HBW。
2. 淬火溫(wen)度為950～1050℃，油冷。
回火溫(wen)度為(wei)600～750℃，空(kong)冷。
四(si)、力學性能
04Cr13Ni5Mo鋼熱處理后的力學性能(neng)見表4-6。
