工(gong)業管道工(gong)程(cheng)抗震設計要(yao)求主要(yao)有(you)以(yi)下(xia)幾點:


①. 選擇有利場地(di)


  選擇對抗震有利場地(di)管道工(gong)程的抗震能力與場地(di)有著密(mi)切的關系。歷(li)次地(di)震震害調查表明,同(tong)(tong)類型的工(gong)程設施,由于場地(di)不同(tong)(tong),遭受地(di)震破壞(huai)的程度會有很大差別。選擇場地(di)的原則(ze)是:


   a. 應避開地(di)震時(shi)可能發(fa)生地(di)基失(shi)穩的(de)松軟上場(chang)地(di),如飽和砂土(tu)、人(ren)工填土(tu)等,選擇堅(jian)(jian)硬(ying)的(de)場(chang)地(di),如基巖、堅(jian)(jian)實的(de)碎石、硬(ying)粘(zhan)土(tu)等。


   b. 避開地(di)質(zhi)構造上(shang)的斷層帶(dai)多。


   c. 選擇地勢平坦開闊的場(chang)地,避(bi)開陡坡峽谷(gu)、孤立的山丘等地質構造不穩(wen)定(ding)的場(chang)地;


 ②. 合(he)理規(gui)劃布局


  避免地(di)震(zhen)時(shi)產生次(ci)生災害非地(di)震(zhen)直(zhi)(zhi)接造成的災害,稱(cheng)為次(ci)生災害,有時(shi)次(ci)生災害比地(di)震(zhen)直(zhi)(zhi)接造成的災害損失還(huan)要大。在(zai)進行(xing)總(zong)體規劃時(shi),應(ying)特別注意輸(shu)送有毒、易燃易爆(bao)介(jie)質(zhi)的管道工(gong)程(cheng)應(ying)遠離人口稠密處,同時(shi)應(ying)考慮必(bi)要的切斷和排放措施。


 ③. 管(guan)系均勻分(fen)布


  選擇技術上先進、經濟上合理的(de)抗震結構方案(an),并力求管(guan)系體形(xing)簡單,重(zhong)(zhong)量、剛(gang)度(du)對稱地(di)均(jun)勻分布。管(guan)道(dao)工程(cheng)的(de)敷設方式(shi)可分地(di)上和地(di)下兩種(zhong),重(zhong)(zhong)心越(yue)高對抗震越(yue)不利,因而埋地(di)比架空(kong)(kong)好。當架空(kong)(kong)敷設幾根管(guan)道(dao)組合后的(de)重(zhong)(zhong)心應盡(jin)量和支柱的(de)軸線和形(xing)心相重(zhong)(zhong)合。


 ④. 結構的整體性


  保證結(jie)(jie)(jie)構(gou)的(de)(de)整(zheng)體性(xing),并應(ying)使其(qi)結(jie)(jie)(jie)構(gou)具(ju)有一定(ding)的(de)(de)延性(xing)和(he)柔(rou)性(xing),即(ji)選(xuan)用(yong)(yong)柔(rou)性(xing)管材(cai)和(he)采用(yong)(yong)柔(rou)性(xing)連(lian)接方(fang)式。結(jie)(jie)(jie)構(gou)的(de)(de)整(zheng)體性(xing)主要(yao)是對(dui)有各(ge)種支(zhi)(zhi)撐構(gou)件的(de)(de)敷設而(er)言,應(ying)使其(qi)管道(dao)和(he)支(zhi)(zhi)撐結(jie)(jie)(jie)構(gou)連(lian)成一體,當管道(dao)沒(mei)有卡箍(gu)和(he)支(zhi)(zhi)撐結(jie)(jie)(jie)構(gou)連(lian)接時,應(ying)在管道(dao)兩側設置擋(dang)板,以(yi)防用(yong)(yong)動。各(ge)種管道(dao)宜(yi)(yi)采用(yong)(yong)柔(rou)性(xing)管材(cai),不宜(yi)(yi)采用(yong)(yong)脆性(xing)管材(cai)。


 ⑤. 減輕(qing)管道自重與降(jiang)低管道重心


   減輕地上管道的自重,盡量降低管道的重心。


 ⑥. 保證施(shi)工質量,確(que)保地震設防措施(shi)完好。


 ⑦. 管線(xian)遠離(li)地震(zhen)斷層帶,不應平(ping)行于斷層


   管(guan)線(xian)盡量遠離地震斷層帶(dai),且不應平行于斷層可能變(bian)形(xing)最大的走向,當穿(chuan)越斷層時應斜交以減(jian)少管(guan)道(dao)的剪切變(bian)形(xing)。


 ⑧. 布(bu)置成多回路、環狀管網(wang)


   管(guan)網(wang)應(ying)布(bu)置(zhi)成(cheng)多回路、環狀管(guan)網(wang),以(yi)便多向供應(ying)介質(zhi)。當條件(jian)可能時,水源(yuan)、氣源(yuan)等動(dong)力(li)站應(ying)設置(zhi)兩個以(yi)上,并布(bu)置(zhi)在(zai)不同方向,使管(guan)網(wang)形(xing)成(cheng)并聯網(wang)路。


 ⑨. 防止位移措(cuo)施(shi)


   管道在(zai)地震能量的作用下,一(yi)部(bu)分可以本體吸收,這就要求(qiu)管道有(you)一(yi)定的強度;一(yi)部(bu)分是(shi)消耗(hao)掉,如管道自(zi)身的彈(dan)性位(wei)移、彈(dan)性阻(zu)尼(ni)支架的消耗(hao)。防止位(wei)移措(cuo)施如下。


   a. 穩(wen)定(ding)基礎、防(fang)止(zhi)液(ye)(ye)化(hua)。當管道處于有(you)液(ye)(ye)化(hua)可能的(de)地(di)段時,應有(you)防(fang)止(zhi)液(ye)(ye)化(hua)的(de)技術措施(shi),避免地(di)震(zhen)時因(yin)地(di)基液(ye)(ye)化(hua)造(zao)成管道失(shi)穩(wen)。


   b. 各種支架應(ying)生根牢固。當生根于墻(qiang)體上時,應(ying)驗算墻(qiang)體的穩定性,并不得架設在設防標(biao)準低于其管道設防烈度(du)標(biao)準的建筑(zhu)物上。


   c. 架(jia)(jia)空管道的支(zhi)架(jia)(jia)宜采(cai)(cai)用(yong)鋼架(jia)(jia)或鋼筋混凝土架(jia)(jia),不宜采(cai)(cai)用(yong)磚石砌體支(zhi)架(jia)(jia)。

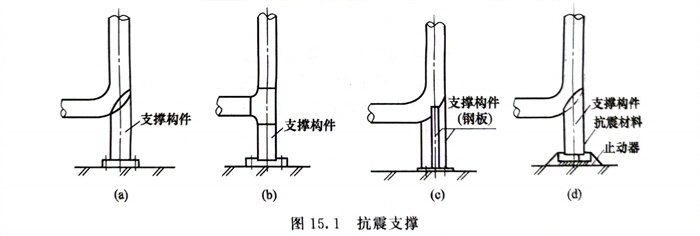

   d. 豎(shu)向敷設的管(guan)道應穩(wen)固,管(guan)徑(jing)較(jiao)大或較(jiao)重時(shi),下部應加(jia)支墩,如(ru)圖15.1所示(shi)。

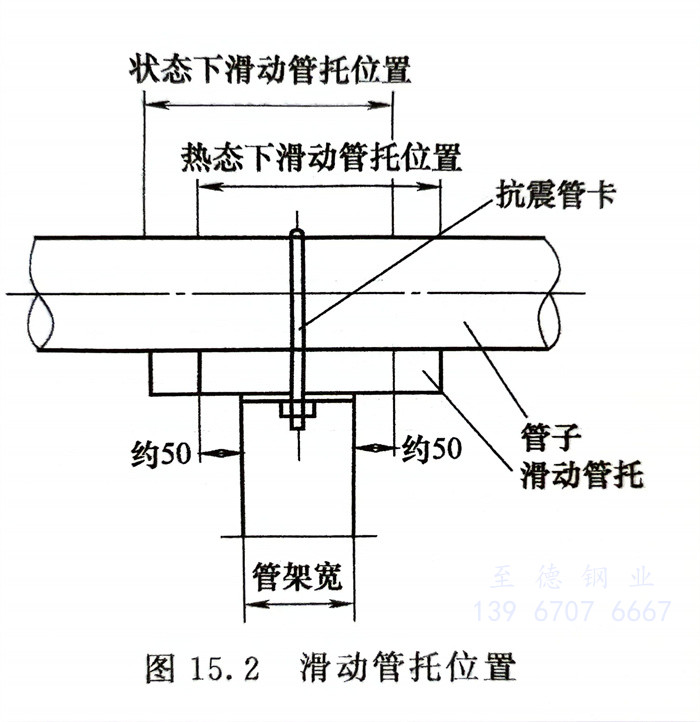

   e. 滑動支(zhi)座的(de)管(guan)(guan)道(dao)(dao)應在支(zhi)架端部設置側向擋板,對有滑脫危險的(de)管(guan)(guan)座應將管(guan)(guan)托加長(chang),管(guan)(guan)徑不超過250DN的(de)管(guan)(guan)道(dao)(dao)每(mei)間隔(ge)一個支(zhi)承點和端部支(zhi)承點應設抗(kang)震卡,如(ru)圖15.2所示。


   f. 地下管(guan)道的(de)上方不宜堆放重(zhong)物,管(guan)道應遠離缺乏抗(kang)震能力的(de)建筑,以防增加地基沉降和妨(fang)礙(ai)發震時應急搶修。


   g. 管道應遠離(li)缺乏抗震能力的(de)建(構)筑物(wu),以(yi)防(fang)倒塌砸壞管道。


   h.當管道由鉸接(jie)支(zhi)(zhi)架(沿管線(xian)方向)支(zhi)(zhi)承時,應設置(zhi)防止支(zhi)(zhi)架軸向傾倒的措施(shi)。





⑩. 抗震(zhen)消能措施


  a. 所(suo)有(you)管材應選用(yong)抗震性(xing)能好(hao)的(de),具有(you)一定(ding)柔(rou)(rou)性(xing)的(de)鋼管、鑄鐵(tie)(tie)管、鋼筋(jin)混(hun)凝(ning)土(tu)管等,少用(yong)或不用(yong)材質(zhi)(zhi)性(xing)脆(cui)的(de)陶土(tu)(瓷)管、塑(su)料管、玻(bo)璃管等。其連接(jie)方式對(dui)于鋼管可采用(yong)焊接(jie),對(dui)于承插管應采用(yong)柔(rou)(rou)性(xing)或半柔(rou)(rou)性(xing)連接(jie)。承插式管道下列部(bu)位必(bi)須采用(yong)柔(rou)(rou)性(xing)接(jie)口:過河(he)管兩側(ce);穿(chuan)越(yue)鐵(tie)(tie)路及其他重要交通(tong)干(gan)線(xian)兩側(ce);主要干(gan)線(xian)、支線(xian)上的(de)三通(tong)、四通(tong),大于45°的(de)彎頭等附件與直線(xian)管段連接(jie)處;管道與泵房、水池、氣柜(ju)等建(構)筑物(wu)連接(jie)處;地基土(tu)質(zhi)(zhi)有(you)突變(bian)處。

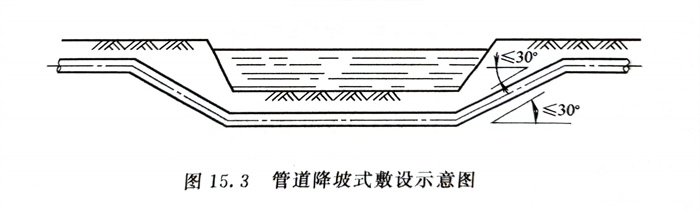

  b. 管(guan)道在(zai)(zai)穿過建(構)筑物(wu)的墻(qiang)(qiang)或基礎時(shi),應(ying)符合下列(lie)要求:應(ying)在(zai)(zai)墻(qiang)(qiang)或基礎上設置套管(guan);管(guan)道與(yu)套管(guan)之間隙內應(ying)采用柔性填(tian)料充填(tian);當(dang)穿過的管(guan)道必須與(yu)墻(qiang)(qiang)或基礎嵌(qian)固時(shi),應(ying)在(zai)(zai)嵌(qian)固管(guan)段就近設置柔性接(jie)頭;管(guan)道與(yu)設備連接(jie)時(shi),應(ying)采取措施使管(guan)道能有適(shi)當(dang)的伸縮量和撓(nao)性;當(dang)管(guan)道穿過河流、溝渠、道路等障礙需要降(jiang)低標高時(shi),宜降(jiang)坡敷(fu)設,其傾斜角一般不大于30°,如圖15.3所(suo)示,并應(ying)在(zai)(zai)兩端設置柔性接(jie)口。




?. 其他(ta)措施


   a. 各種管(guan)道(dao)應(ying)(ying)(ying)(ying)有應(ying)(ying)(ying)(ying)急關(guan)斷裝置和排放措施,并(bing)應(ying)(ying)(ying)(ying)安全可靠。架空(kong)的(de)閥(fa)門(men)應(ying)(ying)(ying)(ying)有攀(pan)登構(gou)造,埋地的(de)閥(fa)門(men)應(ying)(ying)(ying)(ying)設置閥(fa)門(men)井,井內不應(ying)(ying)(ying)(ying)有淤泥和積(ji)水。


   b. 管道應避(bi)免(mian)死(si)角,當不可避(bi)免(mian)時,應增設(she)排放設(she)施(shi)。


   c. 在下列場所(suo)應設置閥(fa)門(men)(men)(men),閥(fa)門(men)(men)(men)兩(liang)側(ce)均應采用柔性(xing)接頭:地震斷(duan)裂帶兩(liang)側(ce);地基土可能液化段(duan)的兩(liang)側(ce);各種熱水(shui)和自來水(shui)輸送水(shui)網(wang)每隔2000~3000m,輸配水(shui)網(wang)1000~1500m設一分段(duan)閥(fa)門(men)(men)(men)。
