二氧化碳液態低溫容器槽車，是由外容器和內容器組成。內容器材質為1Cr18Ni9Ti 不銹鋼，壁厚16mm。內容器外形尺寸：直徑?1600mm，長為5786mm，容積為11mm3。除進行外觀目視檢查外，還必須對焊縫進行100％的滲透檢測和100％的射線檢測。內容器還要進行2.88MPa干燥無油壓縮空氣試驗和氨質譜真空檢漏，漏氣率不大于2×10^-5Pa·L／s。焊接工藝：所有縱焊縫和環焊縫（除一端封頭與筒體環焊縫外）均采用埋弧焊，焊機型號為MZ-1000型，采用直流反極性電源。焊絲牌號為H0Cr20Ni10Ti．直徑為4mm，焊劑為HJ260。

1. 縱(zong)縫埋弧焊(han)

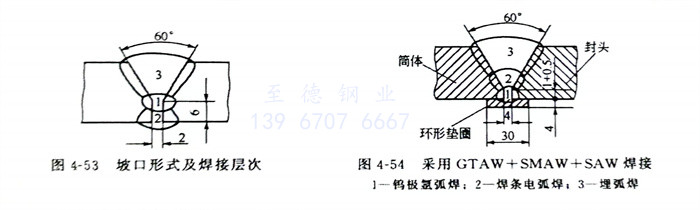

  鋼板放在(zai)刨邊機上按圖4-53進(jin)行坡口加工，待焊(han)(han)(han)鋼板放在(zai)門式焊(han)(han)(han)接(jie)夾具上進(jin)行裝配，待焊(han)(han)(han)處清(qing)除油污后(hou)進(jin)行焊(han)(han)(han)接(jie)，焊(han)(han)(han)接(jie)參數見(jian)表4-58。焊(han)(han)(han)好第1、2層焊(han)(han)(han)縫后(hou)進(jin)行清(qing)根(gen)，先用碳弧(hu)氣刨，然(ran)后(hou)用風動砂輪清(qing)理(li)打磨出金屬光澤，并保證清(qing)根(gen)后(hou)凹(ao)槽尺寸(cun)均勻一(yi)致，然(ran)后(hou)焊(han)(han)(han)接(jie)第3層焊(han)(han)(han)縫。

2. 環縫埋弧焊

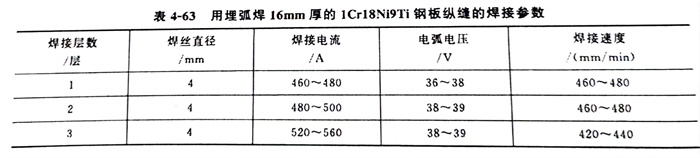

  環縫(feng)(feng)埋弧(hu)焊(han)接(jie)(jie)包(bao)括筒(tong)(tong)節(jie)與筒(tong)(tong)節(jie)和筒(tong)(tong)節(jie)與一端封頭的環縫(feng)(feng)焊(han)接(jie)(jie)。將焊(han)好的筒(tong)(tong)節(jie)、封頭放在焊(han)接(jie)(jie)滾輪(lun)架（見(jian)圖4-14）上進(jin)行裝配，用(yong)焊(han)條電弧(hu)焊(han)進(jin)行定位焊(han)，在平臺式焊(han)接(jie)(jie)操作機（見(jian)圖4-15）上進(jin)行環縫(feng)(feng)焊(han)接(jie)(jie)，先(xian)焊(han)內焊(han)縫(feng)(feng)（第1、2層），然后按縱縫(feng)(feng)焊(han)工藝進(jin)行清根，再焊(han)第3層焊(han)縫(feng)(feng)，焊(han)接(jie)(jie)參數可參考表(biao)4-63。

  上述縱、環焊(han)(han)(han)縫(feng)焊(han)(han)(han)接完(wan)畢，先進(jin)(jin)行(xing)目視檢(jian)查，然后(hou)(hou)進(jin)(jin)行(xing)100％滲透檢(jian)測，排除焊(han)(han)(han)縫(feng)表面缺(que)陷(xian)后(hou)(hou)、再進(jin)(jin)行(xing)100％射(she)線檢(jian)測、焊(han)(han)(han)縫(feng)內(nei)部質量，達到JB4730-94I級片合格后(hou)(hou)才能進(jin)(jin)行(xing)下面的工(gong)序。

3. 另一封頭與筒體焊接

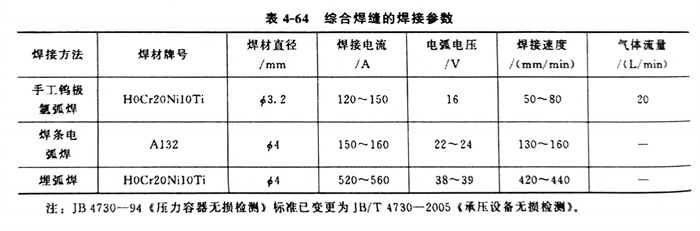

  容(rong)(rong)器(qi)沒有人(ren)孔裝置，焊(han)(han)(han)(han)接設備和人(ren)員無(wu)法(fa)進(jin)入容(rong)(rong)器(qi)內(nei)操作(zuo)。采(cai)用的坡口形式和焊(han)(han)(han)(han)接順序如圖4-54所示。先用鎢極氬弧(hu)焊(han)(han)(han)(han)進(jin)行(xing)(xing)打底焊(han)(han)(han)(han)，保(bao)證焊(han)(han)(han)(han)透，第2層焊(han)(han)(han)(han)縫采(cai)用焊(han)(han)(han)(han)條(tiao)電弧(hu)焊(han)(han)(han)(han)，其目的是增加焊(han)(han)(han)(han)縫金屬厚度，防止埋弧(hu)焊(han)(han)(han)(han)時由于熔深過深而將打底焊(han)(han)(han)(han)焊(han)(han)(han)(han)縫焊(han)(han)(han)(han)穿。第3層環形焊(han)(han)(han)(han)縫用埋弧(hu)焊(han)(han)(han)(han)完成。各(ge)層焊(han)(han)(han)(han)縫的焊(han)(han)(han)(han)接參數(shu)見表4-64。焊(han)(han)(han)(han)后(hou)將環焊(han)(han)(han)(han)縫進(jin)行(xing)(xing)滲透檢測和射線檢測，合格后(hou)再進(jin)行(xing)(xing)無(wu)油(you)干燥氣壓試驗和氦質譜真(zhen)空檢漏(lou)。全(quan)部滿(man)足圖樣技術性能(neng)要求后(hou)才能(neng)與外容(rong)(rong)器(qi)進(jin)行(xing)(xing)組裝。

注：JB 4730-94《壓力容器無損檢測》標準已(yi)變更為(wei)JB／T 4730-2005《承壓設備無損檢測》。
