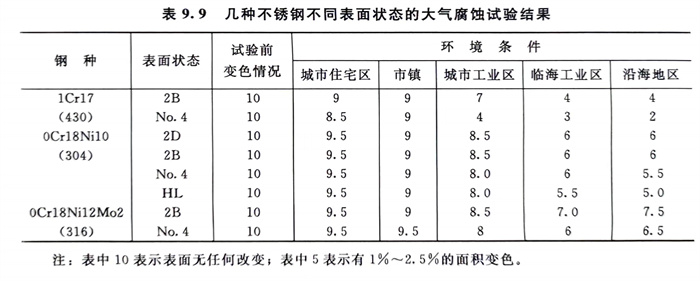

表9.9列入了在幾種大氣條件下，幾種常用不銹鋼不同表面加工的耐蝕性對比。從表(biao)9.9中的結果可知：表(biao)面為(wei)2B者耐蝕性優于2D、No.4和HL；0Cr18Ni12Mo2優于0Cr18Ni10、0Cr18Ni10優于1Cr17；1Cr17不能在臨海和沿海區使用，0Cr18Ni10的No.4表(biao)面在臨海工(gong)業(ye)區也不能使用。由于1Cr17高清下載香蕉視頻app蘋果:鐵素體不銹鋼在(zai)一些大氣(qi)中不(bu)能滿(man)足要求，為此，在(zai)建(jian)筑外用鐵(tie)素體不(bu)銹(xiu)鋼中已(yi)經開發了含鉬和含鈦、鈮的許多鐵(tie)素體不(bu)銹(xiu)鋼牌(pai)號，如00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和高(gao)純Cr30Mo2（Ti，Nb）等(deng)，國外已(yi)在(zai)臨(lin)海(hai)大型建(jian)筑物上大量應用。

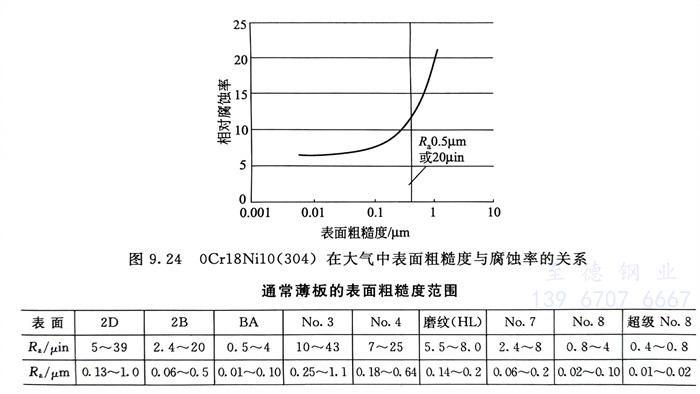

  圖9.24系(xi)在(zai)大氣中表(biao)(biao)面粗糙(cao)度對冷軋0Cr18Ni10（304）不銹鋼(gang)薄板耐蝕(shi)性(xing)的影響。從表(biao)(biao)面粗糙(cao)度范圍與表(biao)(biao)面加(jia)工等(deng)級之間(jian)的關系(xi)可知：在(zai)大氣中，當(dang)選用0Cr18Ni10不銹鋼(gang)的表(biao)(biao)面加(jia)工為2D和No.4時(shi)，因表(biao)(biao)面粗糙(cao)度已超(chao)過(guo)Ra0.5μm 見(jian)圖9.24附表(biao)(biao)），腐蝕(shi)率顯著增(zeng)加(jia)，選用時(shi)要加(jia)以(yi)注(zhu)意。

  在大氣中，不銹(xiu)鋼(gang)的(de)表面(mian)粗(cu)糙度越(yue)(yue)低，不銹(xiu)鋼(gang)的(de)耐蝕(shi)性越(yue)(yue)好，一般解釋(shi)為表面(mian)越(yue)(yue)光(guang)滑，表面(mian)的(de)沉積(ji)污(wu)染物(wu)(wu)越(yue)(yue)少，而且在雨水(shui)的(de)沖(chong)刷下極易清除(chu)，點(dian)蝕(shi)難以在表面(mian)形成；同(tong)時，表面(mian)越(yue)(yue)粗(cu)糙，不僅沉積(ji)的(de)污(wu)染物(wu)(wu)越(yue)(yue)多，而且大氣中的(de)Cl-等(deng)也越(yue)(yue)易附著。一些研究還(huan)指出，粗(cu)糙的(de)表面(mian)加工，表面(mian)膜中的(de)Cr／Fe也低，耐蝕(shi)性也差。
