一、現象

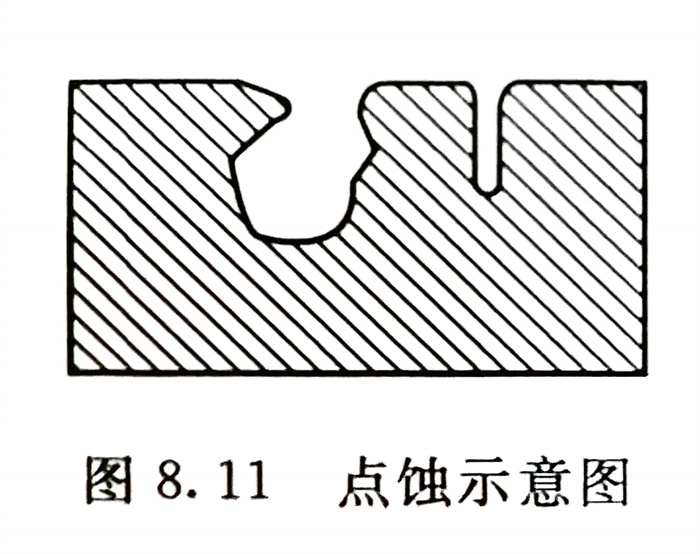

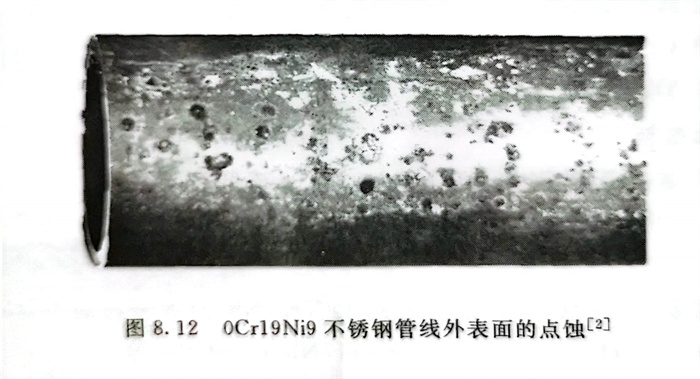

   腐蝕從不銹鋼表面的個別點發生，然后向縱深擴展（見圖8.11），使用過程出現的0Cr19Ni9不銹鋼管線外表面的點蝕見圖8.12。

二、原因

   不銹鋼點蝕主要出現在含有鹵素離子，如Cl^-、Br^-、F^-等的水溶液介質中。點蝕是由于這些活性離子在不銹鋼管表面鈍化膜的薄弱部位破壞了鈍化膜而引起的。

   如果(guo)不銹(xiu)鋼表(biao)面(mian)有鐵粒(li)子、灰塵(chen)和污(wu)物(wu)(wu)等(deng)附著(zhu)物(wu)(wu)以(yi)及(ji)在MnS等(deng)夾雜和一(yi)些金(jin)屬間化合物(wu)(wu)處，也易產生點(dian)蝕。

三、防止措施

   不銹鋼(gang)表面定期(qi)清洗和(he)維護；提高(gao)鋼(gang)的純凈度，降(jiang)低(di)MnS等非金屬夾雜物含(han)量(liang)(liang)；選用(yong)耐點(dian)蝕當量(liang)(liang)值高(gao)的不銹鋼(gang)，即(ji)高(gao)鉻、鉬(mu)和(he)高(gao)鉻、鉬(mu)、氮不銹鋼(gang)。

   在含Cl^-和海水等水介質中，提高流速≥1.5m/s，以防止沉積物及海生物附著在不銹鋼表面上。
