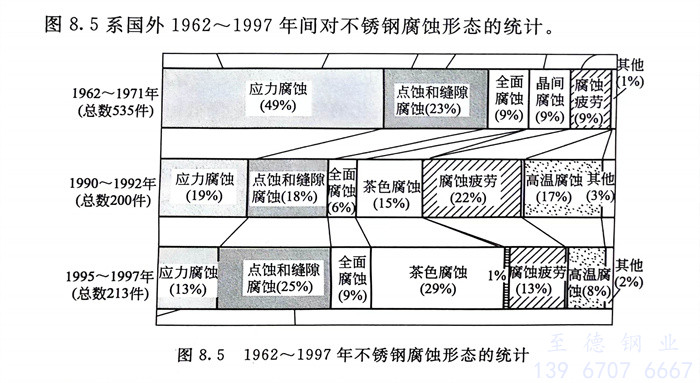

圖8.5系國外 1962~1997 年對不銹鋼管腐蝕形態的統計

 從圖(tu)8.5中可以得出以下結論(lun)：

  ①. 腐(fu)蝕形式(shi)主要(yao)有全面(mian)腐(fu)蝕、晶間腐(fu)蝕、點蝕和縫隙(xi)腐(fu)蝕、應力腐(fu)蝕、腐(fu)蝕疲勞以及高溫腐(fu)蝕。

  ②. 全面(mian)腐(fu)蝕(shi)中，新出現的(de)茶(cha)色(se)腐(fu)蝕(shi)增長(chang)迅速。由(you)于茶(cha)色(se)腐(fu)蝕(shi)一般(ban)僅(jin)為表面(mian)變色(se)并(bing)不影響不銹鋼設備結構的(de)完整性和使用壽命；但從美學角度，則影響很大。

  ③. 晶間腐蝕大量減(jian)少，1990年以后已很少出現。

  ④. 1962～1971年(nian)(nian)大(da)量存在(zai)的應(ying)力腐蝕（占49％）1990年(nian)(nian)以來也顯著降(jiang)低(di)，但仍(reng)占有較(jiao)高的比例(li)（10％以上）。

  ⑤. 點蝕(shi)(shi)和縫隙腐蝕(shi)(shi)有增長(chang)趨勢。

  ⑥. 腐蝕疲勞和高溫腐蝕事例，雖然(ran)1990～1992年(nian)間有顯著增加(jia)，但1995～1997年(nian)已有所減少。
