奧氏體沉(chen)淀硬化不銹鋼系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不銹(xiu)鋼(gang)，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼的(de)商業牌號為A286，鋼中(zhong)還含有(you)(you)少(shao)量（0.003％～0.01％）強化元素硼，此(ci)鋼固(gu)溶時效態(tai)的(de)室溫(wen)抗張(zhang)強度(du)可(ke)(ke)達1000MPa，而(er)屈服強度(du)則可(ke)(ke)達600MPa，除高溫(wen)（約750℃）耐(nai)蝕條件下應用外，由于此(ci)鋼既耐(nai)腐蝕，而(er)且(qie)(qie)又具有(you)(you)較高的(de)硬度(du)（HRC約30），因此(ci)，也可(ke)(ke)用于耐(nai)磨蝕且(qie)(qie)韌(ren)性要求(qiu)高的(de)環境中(zhong)。

  0Cr15Ni25Ti2MoAlV鋼(gang)的室溫和高(gao)溫瞬時力學性能以及沖擊韌(ren)性分別(bie)見表(biao)(biao)7.5、表(biao)(biao)7.6和表(biao)(biao)7.7。其斷裂韌(ren)性見表(biao)(biao)7.8。

  圖(tu)(tu)7.3 還給出(chu)了低溫和極低溫度下0Cr15Ni25Ti2MoAIV鋼的(de)力學(xue)性能并(bing)與304LN（00Cr19Ni10N）和鎳基高溫合金 Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖(tu)(tu)中IN-718）相比較的(de)結(jie)果。可以看出(chu)：0Cr15Ni25Ti2MoA1V不僅可作為(wei)耐蝕(shi)、熱強材料(liao)，耐磨蝕(shi)材料(liao)和高強度無磁材料(liao)（具(ju)有(you)穩(wen)定(ding)的(de)單一奧氏(shi)體組織），而且(qie)還可作為(wei)優(you)良(liang)的(de)低溫、極低溫材料(liao)，但(dan)是，與其(qi)他類(lei)型沉淀(dian)硬化不銹鋼相比，奧氏(shi)體沉淀(dian)硬化不銹鋼的(de)強度偏低。

  奧氏體沉淀硬化不銹鋼，在固溶(rong)態易冷加(jia)工(gong)成(cheng)型，但冷作(zuo)硬化速度較快。

  奧氏體沉淀(dian)硬(ying)(ying)化不(bu)銹鋼(gang)的焊(han)(han)(han)(han)接性較好，固(gu)溶態(tai)焊(han)(han)(han)(han)接時(shi)與半奧氏體沉淀(dian)硬(ying)(ying)化不(bu)銹鋼(gang)固(gu)溶態(tai)的焊(han)(han)(han)(han)接性相(xiang)當，焊(han)(han)(han)(han)前不(bu)需預(yu)熱(re)，焊(han)(han)(han)(han)后(hou)不(bu)需熱(re)處理，但(dan)當厚(hou)板焊(han)(han)(han)(han)接時(shi)，冷卻過程中在收縮應力的作用下，對產生熱(re)裂紋敏感。

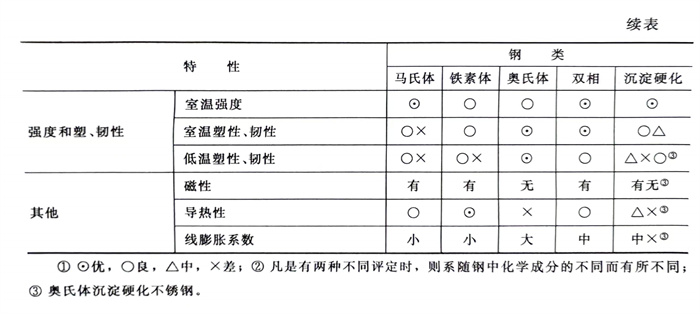

  下面(mian)的(de)附表系前面(mian)所述五(wu)大(da)類不銹鋼性(xing)能(neng)特(te)點的(de)簡要匯總，供(gong)讀者參考。
