一、組織特點

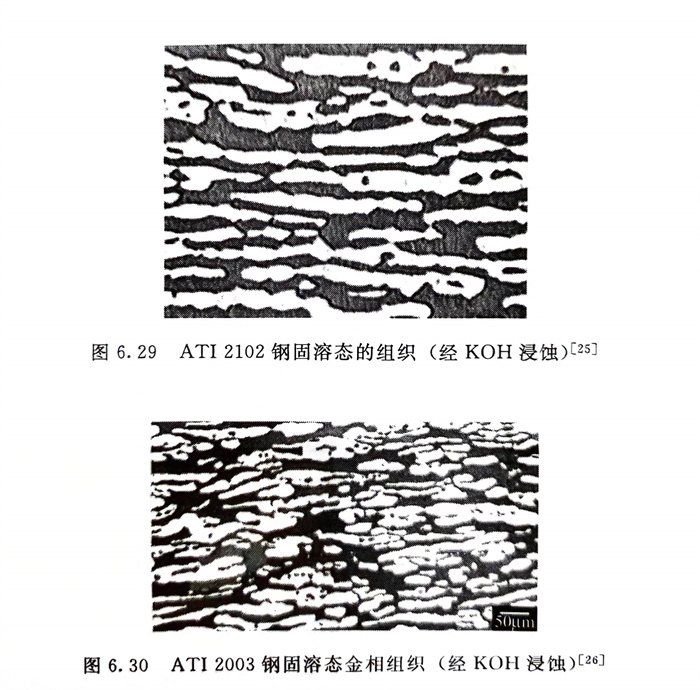

  所有經濟型雙相(xiang)不銹鋼化學成分的合理配比及適宜固溶處理態的α和γ兩相組織之比，與含氮的其他雙相不銹鋼之間沒有差別，均在50／50，圖6.29和圖6.30分別為ATI 2102和ATI 2003的顯微組織。可以看出，鋼中的相比例（a／γ）基本上均在50／50左右。

  經(jing)濟型雙相不銹鋼經(jing)過中溫時效也(ye)同樣有(you)碳(tan)、氮化(hua)物(wu)和(he)σ、x 等金屬(shu)間化(hua)合物(wu)的沉淀存在。

二(er)、組織熱穩(wen)定性(xing)

  前面已述及不銹鋼的組織熱穩定性對鋼的性能有重要影響，由于經濟型雙相不銹鋼中的鉻、鉬量較SAF 2205和高清下載香蕉視頻app蘋果:SAF 2507等為低，所以它們的組織熱穩定性高，鋼中碳、氮化物和σ、 x 相的析出速度較慢，析出溫度低且析出量也較少。從時效處理對經濟型雙相不銹鋼韌性和耐蝕性的影響與SAF 2205和SAF 2507等的對比便可明顯看出這種趨勢。

 ①. 鋼的組(zu)織熱(re)穩定性與韌性

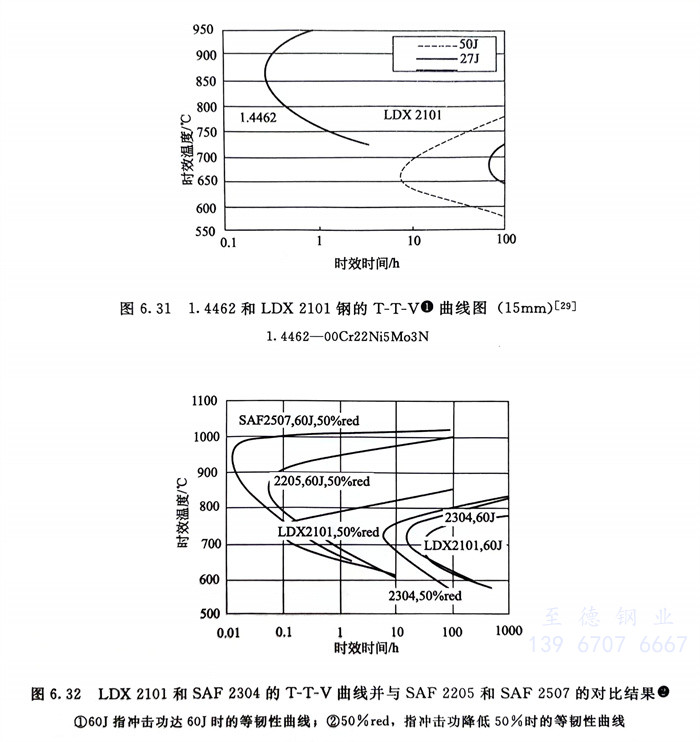

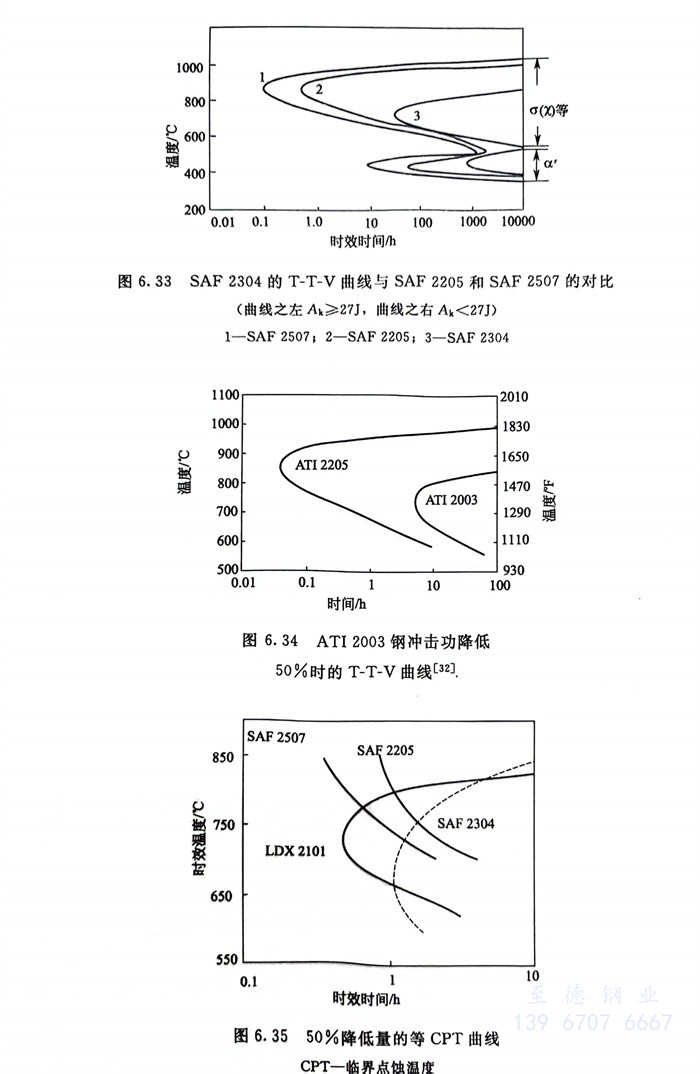

    圖6.31～圖6.34系時效處理對LDX 2101，SAF 2304和ATI 2003三種經濟型雙相不銹鋼韌性影響曲線，并與SAF 2205和SAF 2507對比的結果。顯然，鋼的熱穩定性SAF 2304＞LDX 2101＞ATI 2003＞SAF 2205＞SAF 2507，而對脆性的敏感性則為SAF 2507＞SAF 2205＞ATI 2003>LDX 2101>SAF 2304。

 ②. 組(zu)織(zhi)熱穩定性與耐(nai)蝕性

    圖6.35系耐蝕性(xing)降低50％時的(de)CPT曲線(xian)，可(ke)以看出(chu)(chu)熱穩定性(xing)對(dui)點蝕影響的(de)趨勢與組織熱穩定性(xing)和韌性(xing)關系（T-T-V）的(de)圖6.32基本(ben)一致。由于(yu)圖6.33的(de)時效(xiao)溫度最(zui)高(gao)僅為850℃， SAF 2205和2507對(dui)6、  相(xiang)等析(xi)出(chu)(chu)最(zui)敏感(gan)(gan)的(de)溫度并未(wei)顯(xian)現(xian)出(chu)(chu)來(lai)。但總趨勢已(yi)可(ke)明(ming)顯(xian)看出(chu)(chu)：時效(xiao)態(tai)鋼的(de)組織熱穩定性(xing)SAF 2304，時效(xiao)態(tai)對(dui)點蝕的(de)敏感(gan)(gan)性(xing)則為SAF 25 2304。
