由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用,而奧(ao)氏體不銹鋼的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定,同時不加錳又可防止加入大量錳所帶來的負面影響。為此,國外也在開發無錳高氮的節鎳和無鎳奧氏體不銹鋼并取得了進展。
國外用(yong)加壓(ya)電渣(zha)爐冶(ye)煉了高(gao)氮(0.5%~1.5%N)無(wu)(wu)錳(meng)(meng)節鎳(nie)的Cr-Mo-Ni-N 和(he)無(wu)(wu)錳(meng)(meng)無(wu)(wu)鎳(nie)的Cr-Mo-N不(bu)銹鋼并研究了它們的性能(見圖5.37~圖5.39)。

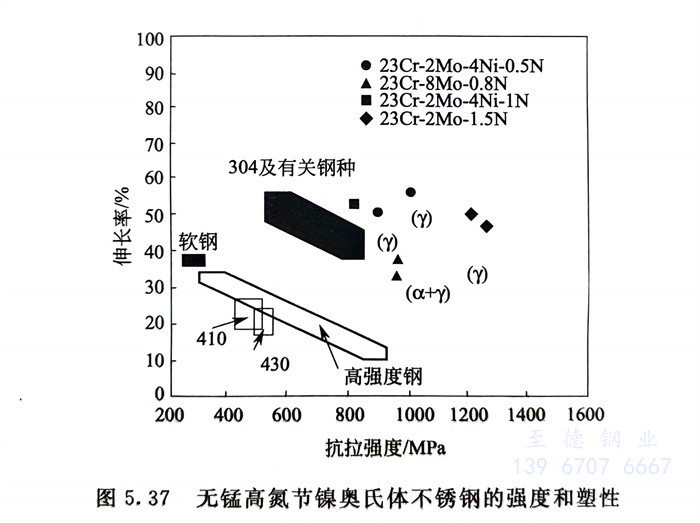

從圖(tu)5.37 的結(jie)果(guo)可(ke)知,它(ta)們強度(du)高,塑性好,室溫(wen)固(gu)溶(rong)態抗拉強度(du)可(ke)達(da)≥1000MPa 或≥1200MPa,而伸長率δ則仍達(da)40%~60%。

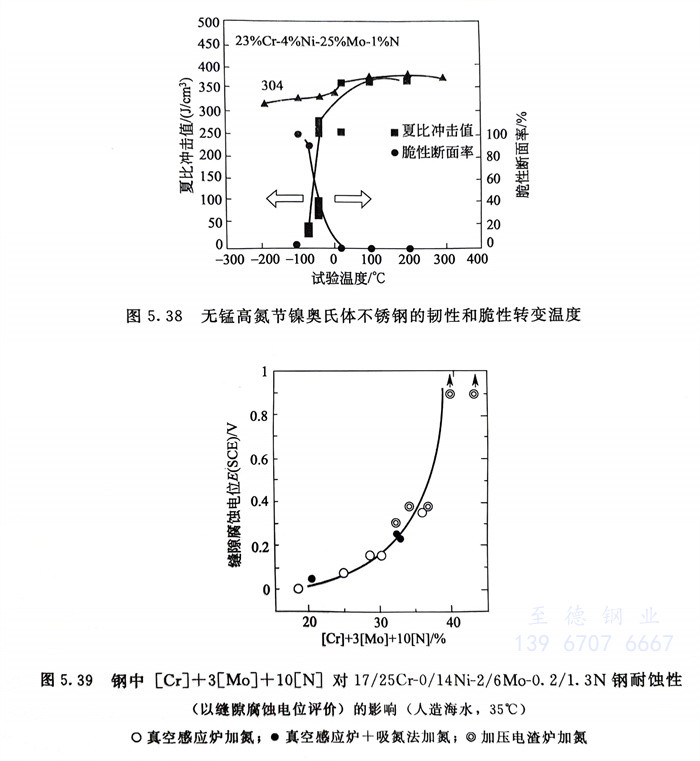

從圖5.38可知,它們雖然(ran)有脆性轉變溫度(du),但可低到-50℃,同時,室溫韌性良好,且與(yu)18-8鉻鎳(nie)奧(ao)氏體不銹鋼相當。
從(cong)圖(tu)5.39可知(zhi),由于鉻、鉬(mu)、氮含量高,它們在海(hai)水中具有良好的(de)耐(nai)縫隙腐蝕性能。
為了獲得良好的耐蝕性,鋼中殘余氧量應在20×10-6 以下,為此,加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
