高鉬奧氏(shi)體不銹鋼(gang)中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和(he)00Cr18Ni16Mo5N 由(you)于比前(qian)述(shu)17-12-Mo型鋼含鉬量更(geng)高(gao)，因(yin)而在耐(nai)(nai)還原性酸和(he)耐(nai)(nai)局(ju)部腐(fu)蝕(shi)方面，性能又有進一步提高(gao)，可用于更(geng)加苛刻(ke)的腐(fu)蝕(shi)環境(jing)中(zhong)。含氮(dan)00Cr18Ni16Mo5N鋼，由(you)于氮(dan)的加入，奧氏體(ti)更(geng)加穩定，與(yu)00Cr18Ni16Mo5相比，不僅耐(nai)(nai)蝕(shi)性提高(gao)且由(you)于鋼中(zhong)σ（X）等脆性相析出也受到了一定抑(yi)制。

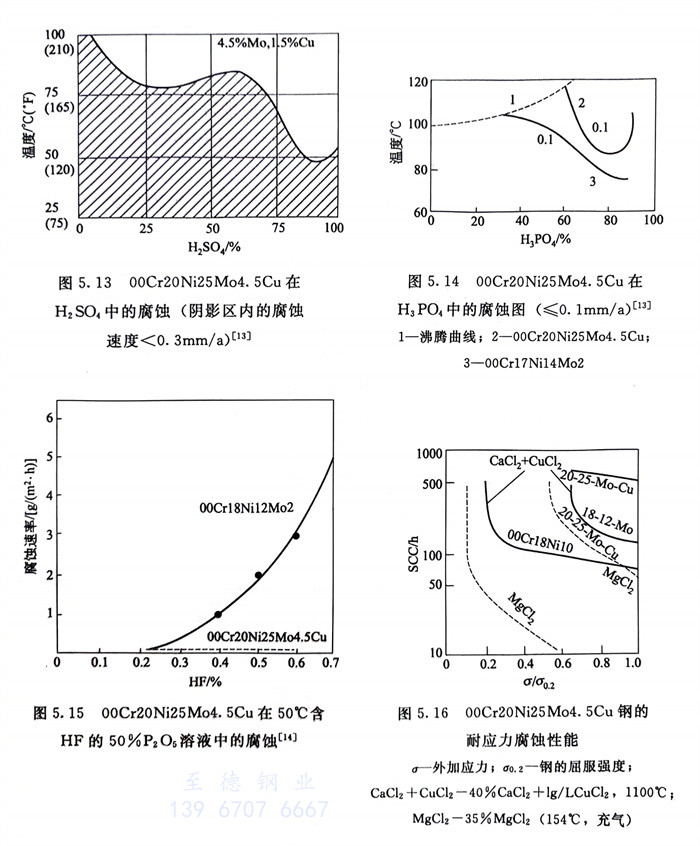

  00Cr20Ni25Mo4.5Cu 由(you)于此(ci)鋼(gang)含有更(geng)高的Cr、Ni、Mo等(deng)(deng)元素，加之鉬(mu)與銅的復(fu)合(he)作用，使00Cr20Ni25Mo4.5Cu既在(zai)(zai)  、甲酸(suan)、乙(yi)酸(suan)等(deng)(deng)腐蝕(shi)介(jie)質(zhi)中(zhong)(zhong)(zhong)(zhong)耐(nai)全(quan)面腐蝕(shi)，又在(zai)(zai)含CI水介(jie)質(zhi)中(zhong)(zhong)(zhong)(zhong)耐(nai)點蝕(shi)、縫隙腐蝕(shi)和(he)應力腐蝕(shi)的能力有顯著提高，圖5.13～圖5.16系(xi)在(zai)(zai)不同溫度  和(he)含F-50％  中(zhong)(zhong)(zhong)(zhong)耐(nai)全(quan)面腐蝕(shi)及(ji)在(zai)(zai)氯(lv)化物(wu)水介(jie)質(zhi)中(zhong)(zhong)(zhong)(zhong)耐(nai)應力腐蝕(shi)的試驗結(jie)果。可以看出，00Cr20Ni25Mo4.5Cu又比18-12-2型不銹鋼(gang)的耐(nai)蝕(shi)范圍有所擴大。

   當Cr17Ni14Mo2和Cr17Ni13Mo3以及(ji)00Cr18Ni14Mo2等耐蝕(shi)性不能滿足使用(yong)要(yao)求(qiu)時，此類(lei)含鉬約4.5％的(de)高鉬不銹鋼則是可供(gong)選(xuan)擇的(de)理想(xiang)牌號。
