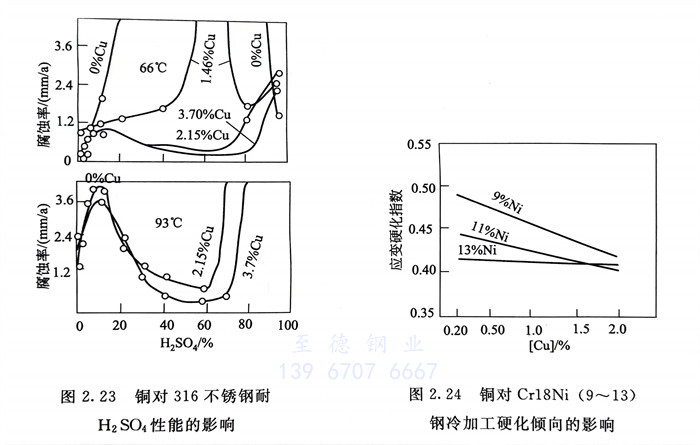

銅可提高不(bu)銹鋼的不銹性和耐蝕性，特別是在硫酸等還原性介質中的作用更為明顯。當銅與鉬復合加入鋼中時，效果更佳（圖2.23）。研究表明，向不銹鋼中加入適量的銅可提高鋼耐海洋大氣的腐蝕性能。這與銅可促進表面鈍化膜中鉻的富集有關。

  銅可顯著降低不銹鋼的強度和冷加工硬化傾向（圖2.24），改善鋼的塑性。銅是顯著提高各類不銹鋼冷成型性的重要元素。向Cr17型鐵素體不銹(xiu)鋼(gang)中加入適量銅，鋼的冷成型性，例如深沖性會顯著優于18-8鉻鎳奧氏體不銹(xiu)鋼 。但是向以錳、氮代鎳的鉻錳奧氏體不銹鋼中加入銅，雖然也可改善鋼的冷成型性，但仍常常會遠低于所代用的18-8鉻鎳奧氏體不銹鋼的冷成型性，特別是延遲斷裂敏感性要遠高于鉻鎳奧氏體不銹鋼。

  富銅(tong)的(de)ε金屬間化(hua)(hua)合物(wu)的(de)彌散析(xi)出，是(shi)含銅(tong)的(de)沉淀硬(ying)化(hua)(hua)不(bu)(bu)銹鋼強化(hua)(hua)的(de)主要手段，也是(shi)馬氏體(ti)、鐵素體(ti)和奧氏體(ti)不(bu)(bu)銹鋼獲得(de)抗菌性的(de)原因。

  隨鋼(gang)中含銅(tong)量的(de)增(zeng)加(jia)，不銹鋼(gang)的(de)熱塑性降低，從(cong)而影響鋼(gang)的(de)熱加(jia)工性。

  前面已(yi)提(ti)及，不銹鋼(gang)耐(nai)(nai)點蝕(shi)當量PRE值(zhi)為；而在還原(yuan)性(xing)介質(zhi)中(zhong)，不銹鋼(gang)的(de)耐(nai)(nai)腐(fu)蝕(shi)指數（GI）則為11.5［Cu］。PRE值(zhi)和GI值(zhi)二者相結(jie)合基本(ben)上(shang)可看(kan)出鉻、鎳、鉬、氮(dan)、銅等元素在不銹鋼(gang)中(zhong)提(ti)高鋼(gang)的(de)耐(nai)(nai)腐(fu)蝕(shi)性(xing)方(fang)面的(de)重要作用以及某一具體不銹鋼(gang)牌號的(de)大致耐(nai)(nai)蝕(shi)性(xing)水平。
