一、管(guan)線(xian)和(he)閥門的標(biao)高(gao)

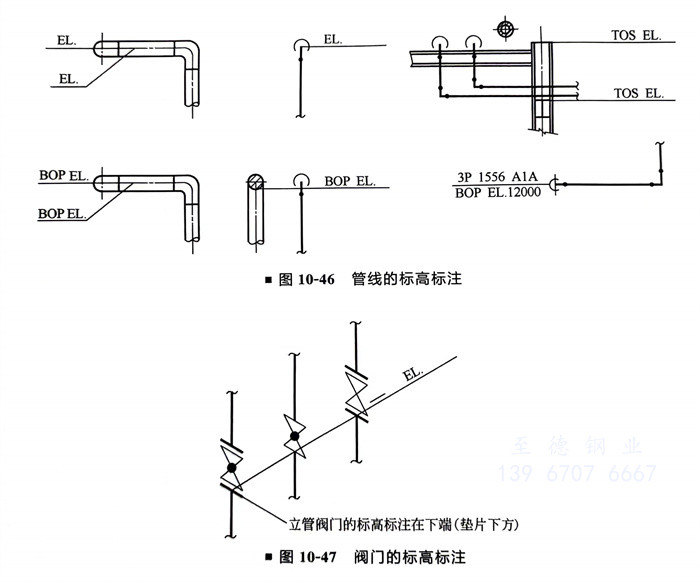

  ①. 如果標高不能與管線平行(xing)書(shu)寫(xie)，可按圖10-46所示的形(xing)式表(biao)示。

  ②. 如(ru)果管道布置在構(gou)筑物(wu)上，梁、地板和平(ping)臺的標高(gao)也要(yao)表(biao)示（在剖面(mian)圖上，柱號和平(ping)面(mian)尺寸(cun)可(ke)不(bu)表(biao)示）（圖10-46）。

  ③. 閥門的(de)標高。

   按圖10-47所示的形式表(biao)示，并留(liu)有(you)墊片的空隙。

二、管(guan)線(xian)號(hao)及流向(xiang)

  ①. 在表示管道上的(de)管線號、標高（EL）和流向箭頭時(shi)，應注意為梁(liang)上的(de)管架(jia)號留(liu)出(chu)空間。

  ②. 管線號(hao)、標(biao)高和流向箭頭應為一組。

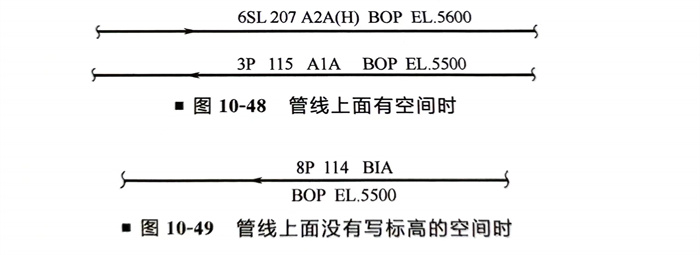

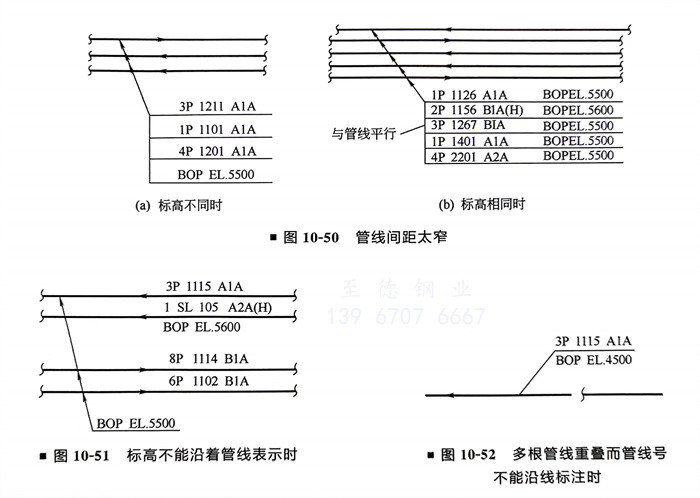

   管線號(hao)及流向的表(biao)示如圖10-48～圖10-52所示。
