1. 構筑(zhu)物畫(hua)法的一(yi)般要(yao)求

  ①. 對于構筑(zhu)物無(wu)論(lun)在(zai)圖紙范圍(wei)內還是外，均應(ying)用實線(xian)表示(shi)。

  ②. 平臺及樓面標(biao)高應表示。

  ③. 柱線(xian)號(hao)和柱間距在平面圖(tu)(tu)上應表示，但立面圖(tu)(tu)則不(bu)需表示（柱線(xian)號(hao)用Φ10mm的圓(yuan)表示）。

  ④. 柱線號(hao)應從圖紙的正面看(kan)，水平(ping)書(shu)寫。

  ⑤. 柱線號(hao)的(de)數字或字母(mu)應與(yu)布置圖一致（大小寫字母(mu)應有所區別）。

  ⑥. 對于沒有(you)柱(zhu)線號的簡單的構筑物（如操作(zuo)平臺(tai)），柱(zhu)子則不需表示(shi)。

2. 鋼結構

  ①. 基礎外形、柱子(zi)、主梁及次梁均要表示。

  ②. 斜撐的中心線應表示(shi)。

  ③. 梯子、臺階應表示。

  ④. 鋼結(jie)構防火后的(de)外形應表示(shi)出來。

  ⑤. 樓板用相交陰影線(xian)表示。

3. 混(hun)凝土結(jie)構

  ①. 柱、梁及樓(lou)面的外形應表示。

  ②. 斷面(mian)用三條斜線表示。

  ③. 依據與參(can)考線(xian)的距離來表示設(she)備坑(keng)和油堤的位置(zhi)，這些尺寸(cun)依據布置(zhi)圖來表示，除另有(you)說明，墻的厚度不需(xu)表示。

  ④. 儲油池、電纜溝和排(pai)污坑應(ying)在圖上表(biao)示，但名稱、尺寸(cun)及位(wei)置不需表(biao)示。

  ⑤. 樓層(ceng)不需表示。

    注意，當(dang)鋼結構的(de)(de)一部分（如柱(zhu)基礎(chu)，設(she)備(bei)平臺等）超出了(le)界區線，鋼結構的(de)(de)整個外形應表示(shi)，不能有界區線切斷。而(er)與其(qi)他圖紙相接的(de)(de)通道和橫(heng)梁可(ke)以(yi)在(zai)界區線處(chu)斷開。

4. 管(guan)道布(bu)置平面圖構筑(zhu)物的畫法實例

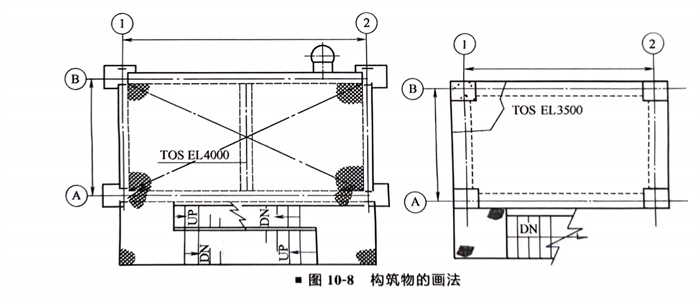

   構筑物的(de)畫(hua)法如(ru)圖10-8所(suo)示。
