①. 設備的位(wei)置以設備中心(xin)線為準，根據該項目(mu)的總(zong)圖條件來(lai)繪制。

  ②. 基礎外(wai)(wai)形、設(she)備(bei)(bei)外(wai)(wai)形、框架、梯子、平臺和管口均(jun)要在(zai)配管圖中(zhong)表(biao)示，對(dui)于泵等簡單的轉動(dong)設(she)備(bei)(bei)可(ke)不(bu)必表(biao)示其外(wai)(wai)形。

  ③. 設備的保溫需表示。

  ④. 設備截面的畫(hua)法(fa)為(wei)周圍剖(pou)面線、中間為(wei)空(kong)白(bai)表示。

  ⑤. 對于儀表、液位計(ji)的(de)外形要表示(shi)，溫度計(ji)僅表示(shi)管口(kou)。帶有管道附件(jian)(jian)的(de)壓力(li)計(ji)，如屬于管道專業范圍，該附件(jian)(jian)應表示(shi)口(kou)徑和等級（或形式(shi)）。

  ⑥. 換熱器或臥(wo)式罐上的放空和排凈(jing)不需表示(shi)。

  ⑦. 泵上的(de)儀(yi)表排凈及放空不需(xu)表示。

  ⑧. 管(guan)(guan)(guan)口(kou)的(de)管(guan)(guan)(guan)口(kou)號或(huo)管(guan)(guan)(guan)口(kou)名(ming)稱應表(biao)示(shi)，與管(guan)(guan)(guan)道相連的(de)管(guan)(guan)(guan)口(kou)要(yao)再圖(tu)上(shang)標注角度和管(guan)(guan)(guan)口(kou)表(biao)上(shang)未(wei)表(biao)示(shi)的(de)尺(chi)寸。

  ⑨. 平面(mian)圖上可不表示(shi)平臺(tai)欄桿。

  ⑩. 如果平臺位置距(ju)管口太近，管口表示不清楚(chu)，這時應加一斷面(mian)圖。

  ?. 平臺及樓面的標高(gao)應表示。

  ?. 設備位號應表(biao)示，且盡量沿中(zhong)心線標(biao)注。

  ?. 當平面(mian)圖上(shang)只表(biao)(biao)示(shi)設備的一個斷面(mian)時，其標高(gao)應表(biao)(biao)示(shi)出在該(gai)平面(mian)圖上(shang)所表(biao)(biao)示(shi)的此設備的范(fan)圍。

  ?. 臥式換熱器或儲罐安裝高(gao)度應(ying)在圖中表示。

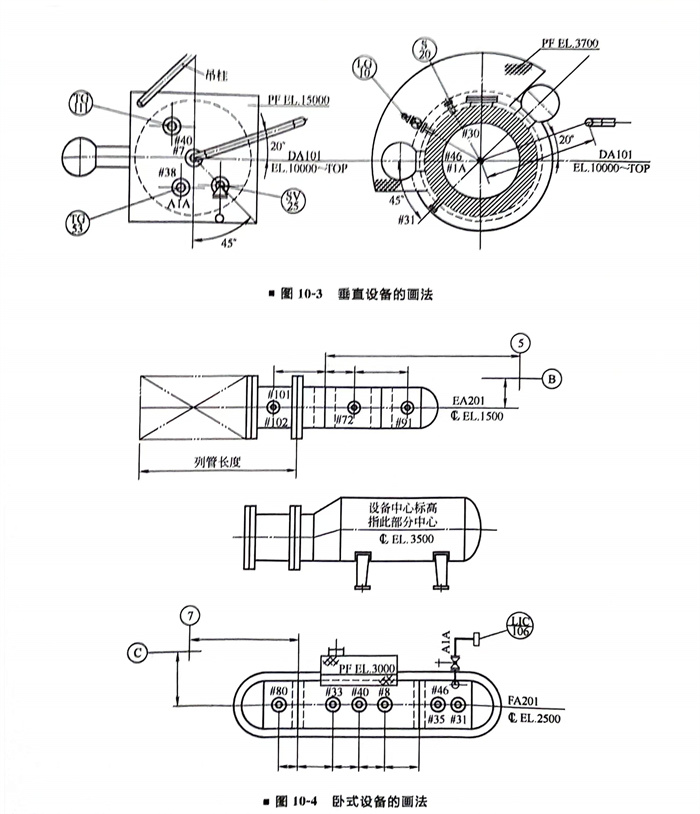

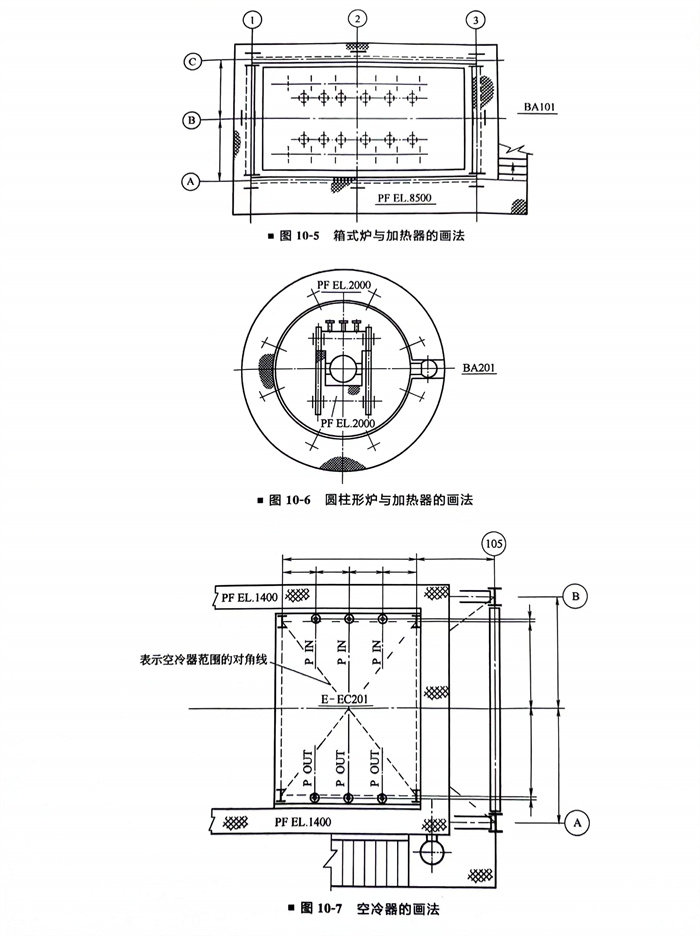

  ?. 管道布置(zhi)平面(mian)圖(tu)(tu)設備的畫(hua)法(fa)實例(li)如圖(tu)(tu)10-3～圖(tu)(tu)10-7所示。
