①. 管(guan)道布置平面圖應按比例繪制。

  ②. 畫出(chu)裝置(zhi)區(qu)內所有的建(jian)、構(gou)筑物，表(biao)示(shi)出(chu)梁柱、門、窗(chuang)、墻、平臺、梯子、斜撐、欄桿、吊車軌、設備(bei)機(ji)泵的基礎(chu)、圍堰(yan)等(deng)的位置(zhi)及大小。建(jian)、構(gou)筑物的縱橫向軸線最好(hao)按(an)整個裝置(zhi)統一編號。

  ③. 畫出裝(zhuang)(zhuang)置(zhi)區內(nei)所有(you)的(de)設(she)備(bei)(bei)機(ji)泵并定位，對于復雜的(de)大(da)型(xing)機(ji)泵最好(hao)畫出其大(da)致(zhi)的(de)輪廓外(wai)形，設(she)備(bei)(bei)的(de)管口應以雙線(xian)表(biao)示。為(wei)了便于判(pan)斷管道布置(zhi)圖和平臺(tai)梯子的(de)位置(zhi)是否合理，最好(hao)將(jiang)設(she)備(bei)(bei)的(de)儀表(biao)管口、塔頂吊柱、設(she)備(bei)(bei)上的(de)附屬裝(zhuang)(zhuang)置(zhi)（如(ru)攪拌裝(zhuang)(zhuang)置(zhi)、加料裝(zhuang)(zhuang)置(zhi)等）畫出。

  ④. 畫出裝置(zhi)區內所(suo)有(you)的(de)(de)(de)管(guan)道走(zou)向及(ji)其(qi)所(suo)有(you)組(zu)成件（包括焊接在管(guan)道上(shang)的(de)(de)(de)所(suo)有(you)儀(yi)表(biao)元件）的(de)(de)(de)位(wei)置(zhi)，表(biao)示出組(zu)裝焊縫的(de)(de)(de)位(wei)置(zhi)。伴(ban)熱管(guan)只畫出伴(ban)熱蒸汽分配站和(he)(he)凝結水收(shou)集站（如果項(xiang)目有(you)要求(qiu)，則可(ke)以在管(guan)道布置(zhi)平面圖上(shang)和(he)(he)軸測圖上(shang)表(biao)示出伴(ban)熱管(guan)的(de)(de)(de)走(zou)向和(he)(he)起(qi)止點(dian)）。大(da)型(xing)復雜的(de)(de)(de)特殊閥門(men)宜畫出其(qi)大(da)致(zhi)輪廓外形(xing)。

  ⑤. 畫出就地安裝的儀表箱，但(dan)不需要標(biao)注定位尺(chi)寸。

  ⑥. 標注(zhu)出(chu)管(guan)線(xian)號(hao)（管(guan)線(xian)號(hao)一般包括管(guan)徑(jing)、介質類別、材(cai)料選用等(deng)級(ji)、管(guan)道(dao)編號(hao)、隔熱、伴熱等(deng)信(xin)息）、坡度、流向等(deng)。這些標注(zhu)應整齊(qi)有序，適當集中(zhong)，便(bian)于查找。

  ⑦. 若平面(mian)圖太復(fu)雜，可將圖紙(zhi)分層，分別(bie)畫(hua)出(chu)。

    a. 當塔與管(guan)廊連接時(shi)，塔和管(guan)廊應表示在同一張圖上。

    b. 當設(she)備布置在管(guan)廊(lang)下(xia)時(shi)，應將設(she)備與管(guan)廊(lang)分開表示在不(bu)同的平面圖上。

    c. 大型壓縮機除(chu)主管外(wai)(wai)，有許多小(xiao)(xiao)口徑(jing)管道(dao)（油管、排(pai)放管等），這時(shi)，應將這些(xie)小(xiao)(xiao)口徑(jing)管道(dao)另外(wai)(wai)出(chu)圖。

    d. 人工操(cao)作(zuo)的管道部件應與其操(cao)作(zuo)平臺(tai)一起表示。

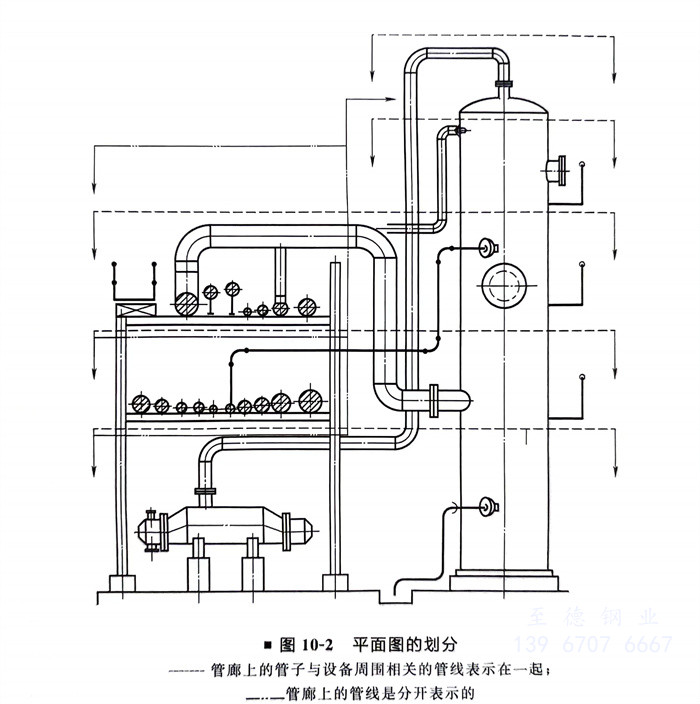

      圖10-2所示為平面圖的劃分。

  ⑧. 管(guan)道(dao)布置(zhi)平面圖(tu)上其他(ta)內容（北(bei)向標(biao)、管(guan)口方位表、標(biao)題欄、說明(ming)、文(wen)字的大小、線形(xing)等），應根(gen)據所(suo)在(zai)壓力管(guan)道(dao)行(xing)業的制圖(tu)標(biao)準(zhun)規范或(huo)者所(suo)在(zai)單位的工(gong)程標(biao)準(zhun)統一規范。
