工(gong)程(cheng)實(shi)例(li)一

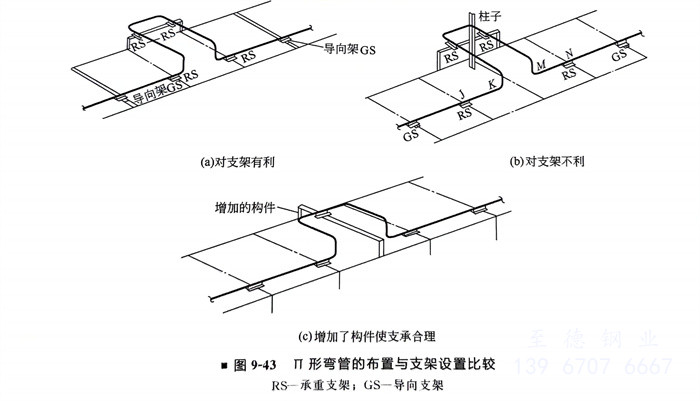

  Ⅱ形(xing)彎管的布置與支架設置的比較（圖9-43）

  圖(tu)(tu)9-43（a）優于圖(tu)(tu)9-43（b），因在(zai)圖(tu)(tu)9-43（b）中JK及MN管段太長(chang)，管道易(yi)下垂。

工程實(shi)例二

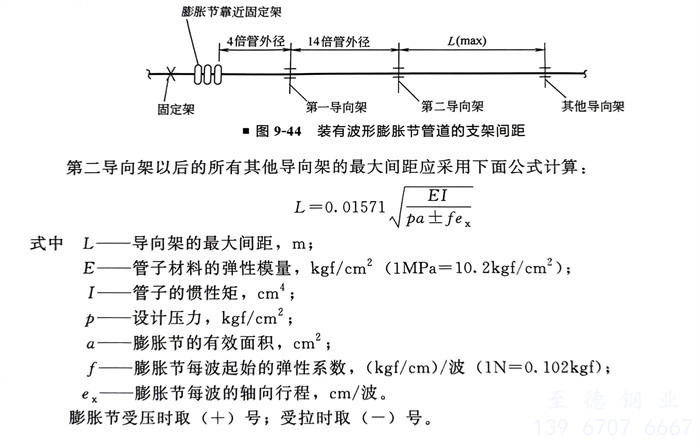

  裝有波(bo)形膨脹(zhang)節管道的支(zhi)架間距（圖9-44）

  根據美國(guo)膨脹節(jie)制造商協會EJMA的(de)標(biao)準(zhun)，裝有波形膨脹節(jie)的(de)管(guan)道(dao)，支(zhi)架(jia)的(de)設置應按(an)圖9-44所示。

工(gong)程(cheng)實例三

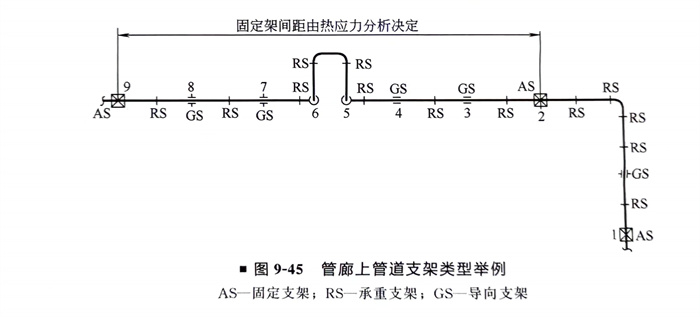

  管廊上管道的(de)支架(jia)（圖9-45）

   ①. 管(guan)廊上管(guan)道支架(jia)的(de)間距(ju)，受到管(guan)廊結(jie)構的(de)梁(liang)(liang)及柱間距(ju)的(de)限制。小管(guan)道支架(jia)間距(ju)一般為3m，大(da)管(guan)道支架(jia)間距(ju)為6m。對于小管(guan)道的(de)最(zui)(zui)大(da)允許(xu)支架(jia)間距(ju)小于3m時，最(zui)(zui)好利用(yong)大(da)管(guan)支承小管(guan)，或在管(guan)廊的(de)梁(liang)(liang)兩側另增(zeng)加(jia)懸臂梁(liang)(liang)。對于大(da)直(zhi)徑管(guan)道只需在主(zhu)梁(liang)(liang)上支承就夠了。

   ②. 設固定架(jia)的注意點(dian)：一般應(ying)在柱子軸線的主梁上(shang)設置，不要設在次梁上(shang)；盡量不要使固定架(jia)兩側的推(tui)力(li)相差過(guo)大。

   ③. 設有Ⅱ形膨(peng)脹彎時，圖9-45中4～5點及6～7點的距離要適當(dang)，可(ke)按柔性分(fen)析決定（一(yi)般可(ke)按40倍(bei)公(gong)稱(cheng)直徑考(kao)慮），同時考(kao)慮管(guan)道的橫向位(wei)移不至于太(tai)大，此外1～2點之間的管(guan)道應有充分(fen)的柔性。

工程實例(li)四

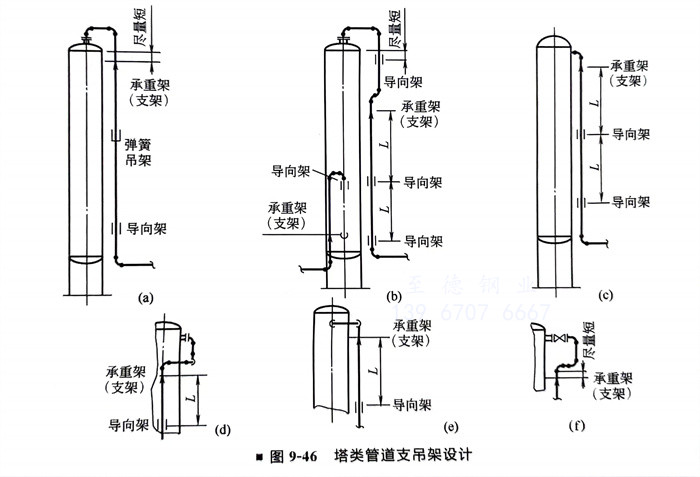

  塔類(lei)管道的支(zhi)吊架設計（圖9-46）
