1. 管道跨度的計算方法

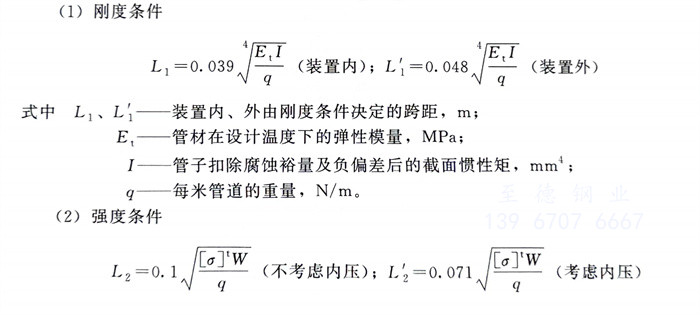

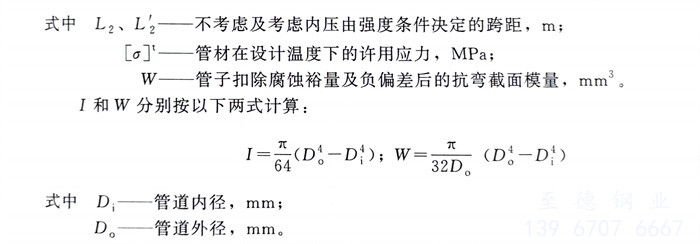

   一般(ban)連續(xu)敷設的(de)管道(dao)允許跨距(ju)L應按(an)三跨連續(xu)梁承受均(jun)布荷載時的(de)剛(gang)度條件計(ji)算,按(an)強度條件校核,取(L1和(he)L2)兩者中的(de)小值(zhi)(圖(tu)9-38)。

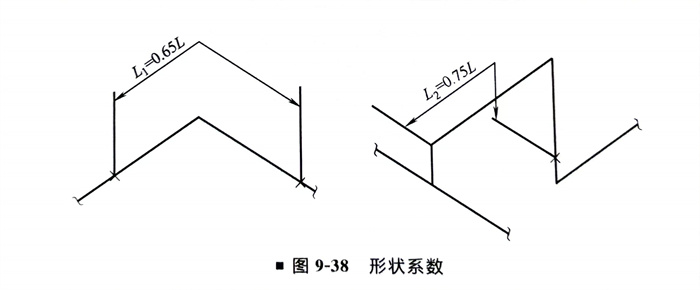

   一個管系通(tong)常包括各種形式和(he)(he)不同(tong)荷載(zai)條件的管段,由(you)于其承受(shou)重量荷載(zai)的能力(li)各不相(xiang)同(tong),應根據情況按(an)照管道的基本跨距Lo(取(qu)L1L2中的較小值)及管段的形狀(zhuang),確定不和(he)(he)同(tong)管段的最(zui)大(da)允許跨距。



2. 水平彎(wan)管的(de)最大(da)允許外伸(shen)尺(chi)寸(cun)

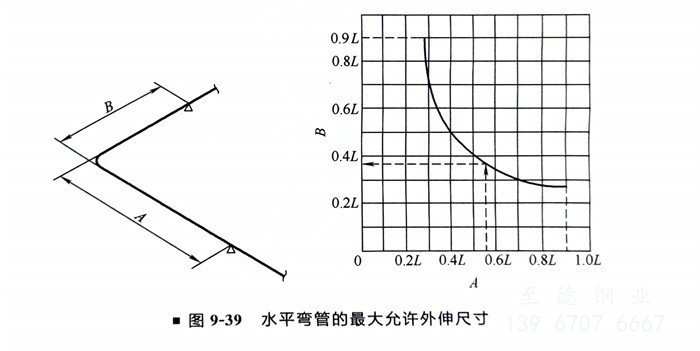

   水平(ping)彎管的(de)最大允許外伸尺(chi)寸(cun)按圖(tu)9-39選用。確定(ding)管道的(de)基本跨距Lo后,按支(zhi)架(jia)配置情況定(ding)出彎管一(yi)邊A或B的(de)尺(chi)寸(cun),再由圖(tu)9-39求另一(yi)邊的(de)最大允許尺(chi)寸(cun)。





 3. 水(shui)平(ping)π形(xing)管段的最大允許外伸尺寸(cun)

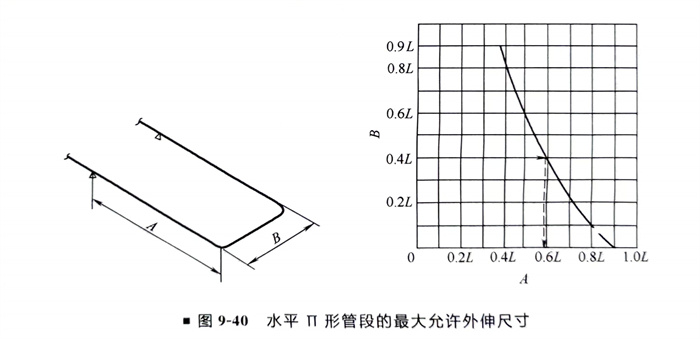

  水平(ping)II形管段的(de)(de)最大允(yun)許(xu)外伸尺(chi)寸(cun)按圖(tu)9-40選用。確定(ding)(ding)管道的(de)(de)基本跨距Lo后,定(ding)(ding)出A或B任(ren)一(yi)(yi)邊(bian)的(de)(de)尺(chi)寸(cun),再由(you)圖(tu)9-40求另一(yi)(yi)邊(bian)的(de)(de)尺(chi)寸(cun)。





4. 帶垂直管段(duan)的Z形管段(duan)的最大允(yun)許外伸尺寸(cun)


  帶垂直管(guan)段(duan)的Z形管(guan)段(duan)的最大允許外伸尺(chi)寸(cun)按(an)圖9-41選用。確定基本跨距Lo后,依據已(yi)知的尺(chi)寸(cun)B,再按(an)A、C段(duan)中任一(yi)段(duan)尺(chi)寸(cun)求另一(yi)段(duan)尺(chi)寸(cun)。



5. 某國外大型(xing)工程項目管道最大基本跨度工程實例


 a. 碳鋼管和厚壁(bi)不銹鋼管的最大基本跨距(表9-2)數據(ju)遵循(xun)下列要求。

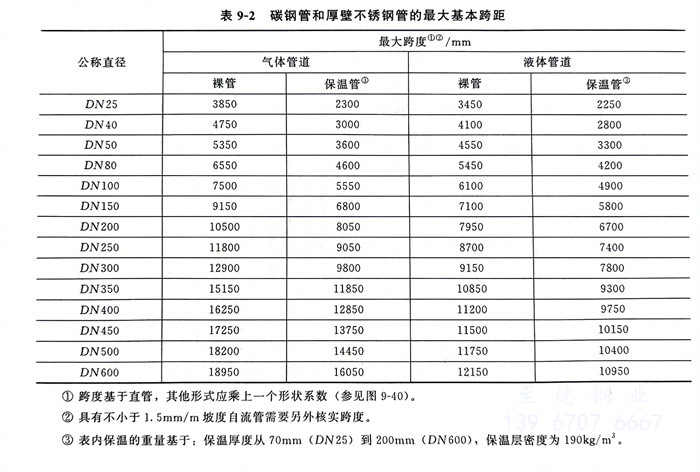

表 2.jpg


  ①. 設計溫(wen)度低于350℃的(de)(de)STD標準壁厚或者更大壁厚的(de)(de)碳鋼管(guan)。


  ②. 設計溫度低于350℃的(de)Sch40S壁厚或(huo)者更大(da)壁厚的(de)DN400以(yi)下的(de)奧氏體不銹鋼管。


  ③. 設計溫度(du)低于280℃的Sch10S壁厚或者更大壁厚的雙(shuang)相不(bu)銹(xiu)鋼管。

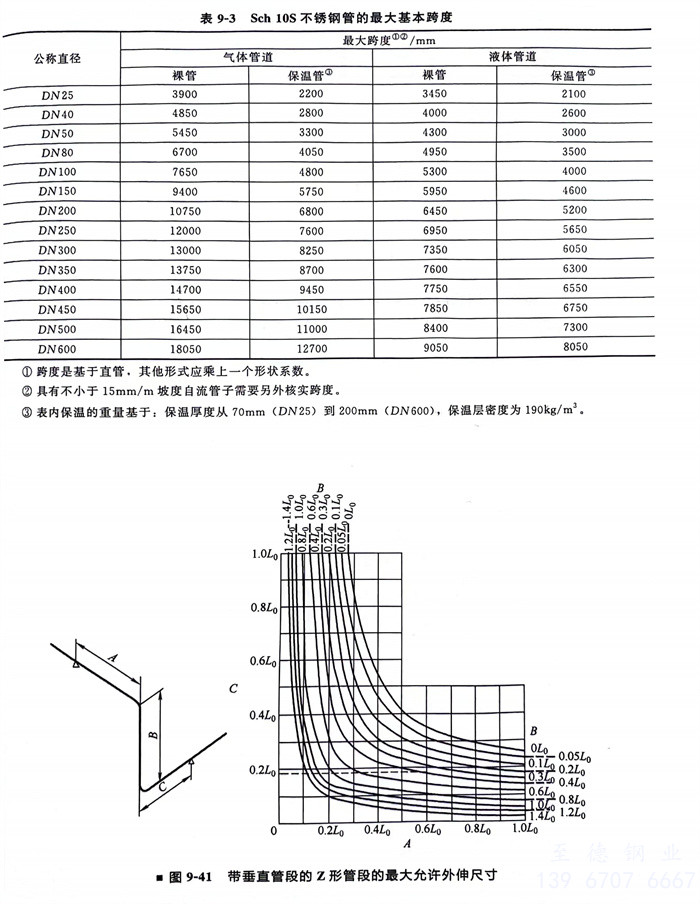

 b. Sch 10S不(bu)銹鋼管(guan)的最(zui)大基本跨(kua)度(du)(表9-3)下(xia)列(lie)數據應用于(yu)壁厚為Sch 10S、最(zui)高設計溫度(du)為350℃奧氏體不(bu)銹鋼管(guan)。

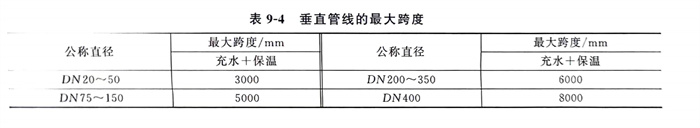

 c. 垂直管(guan)線的(de)最大(da)跨度(見表9-4)


表 4.jpg
