為了節約成本，對于要求有耐蝕性的壓力容器，通常應用不銹(xiu)鋼復合(he)板。復合鋼板是由較薄的不銹鋼與較厚的珠光體鋼復合軋制而成的雙金屬板。較厚的是珠光體鋼，滿足力學性能的要求；較薄的不銹鋼覆層可為Cr18Ni9Ti、Cr23Ni28Mo3Cu3Ti等。覆層總是接觸腐蝕介質，其厚度為板厚的10％～20％。

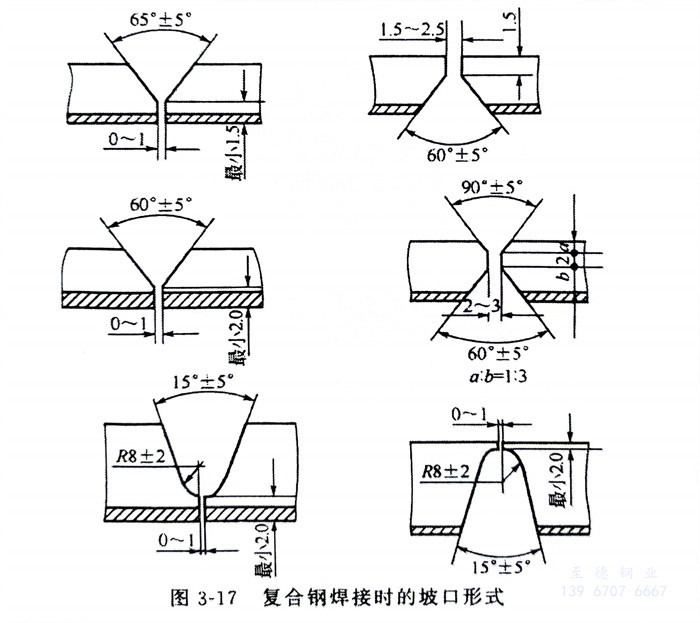

  焊(han)(han)接(jie)復合鋼(gang)板(ban)，有(you)其(qi)獨特的(de)焊(han)(han)接(jie)特點，焊(han)(han)接(jie)順(shun)序可(ke)先從(cong)基體一側開始(shi)焊(han)(han)接(jie)，也可(ke)先從(cong)覆層(ceng)一側開始(shi)焊(han)(han)接(jie)。此兩種焊(han)(han)接(jie)順(shun)序各有(you)其(qi)不同的(de)坡口形式(shi)，如圖3-17所示。先從(cong)基體一側開始(shi)焊(han)(han)接(jie)，基體焊(han)(han)完之(zhi)后，可(ke)以應用(yong)鏟根方(fang)式(shi)，也可(ke)以用(yong)預加工(gong)方(fang)式(shi)焊(han)(han)接(jie)覆層(ceng)。用(yong)同樣方(fang)法(fa)也可(ke)以先焊(han)(han)覆層(ceng)，但(dan)先焊(han)(han)覆層(ceng)的(de)方(fang)法(fa)相對消耗不銹鋼(gang)焊(han)(han)接(jie)材料(liao)較多，成本稍高，所以通常先從(cong)基體一側開始(shi)焊(han)(han)接(jie)。

  為了(le)保(bao)證復合(he)鋼板不失去(qu)原(yuan)有的綜合(he)性能，覆(fu)層(ceng)(ceng)和基(ji)層(ceng)(ceng)要分別焊接(jie)。基(ji)體(ti)與(yu)覆(fu)層(ceng)(ceng)可分別選用各自適用的焊接(jie)材料焊接(jie)。

  為避(bi)免焊接裂紋(wen)并(bing)且使覆層耐(nai)蝕性不(bu)降低，必須在覆層和基(ji)層之間采用過渡層焊縫，同時要(yao)注意基(ji)體(ti)材料的稀釋作用，應先用鉻、鎳含量稍高(gao)的奧氏體(ti)填充金屬來焊接過渡焊縫，以防止產生硬脆組織。

  如果條件允許，復(fu)合鋼(gang)(gang)的(de)基體(ti)很薄時，也可用(yong)奧(ao)氏體(ti)填充金屬(shu)焊接復(fu)合鋼(gang)(gang)的(de)全厚度。此時，要(yao)考慮基體(ti)材(cai)料的(de)稀釋作用(yong)，選(xuan)擇鉻、鎳含量較高(gao)的(de)填充金屬(shu)。

  在壓力容器制(zhi)造中，有時也遇到復(fu)合鋼與(yu)奧氏體不(bu)銹鋼焊(han)接(jie)，這時，可以(yi)采用圖3-16所(suo)示(shi)的焊(han)接(jie)順序(xu)，先在復(fu)合鋼的坡口面上用不(bu)銹鋼焊(han)接(jie)材料(liao)進(jin)行隔離(li)層(ceng)堆焊(han)，然后(hou)再與(yu)不(bu)銹鋼焊(han)接(jie)。
