在壓力容器焊接生產中，通常會遇到不同鋼種相互焊接的問題，即異種鋼焊接。如復合鋼板壓力容器的焊接、容器不銹鋼(gang)襯里塞焊、換熱器的換熱管與管板不同鋼種的焊接等。

1. 隔離(li)層堆焊法

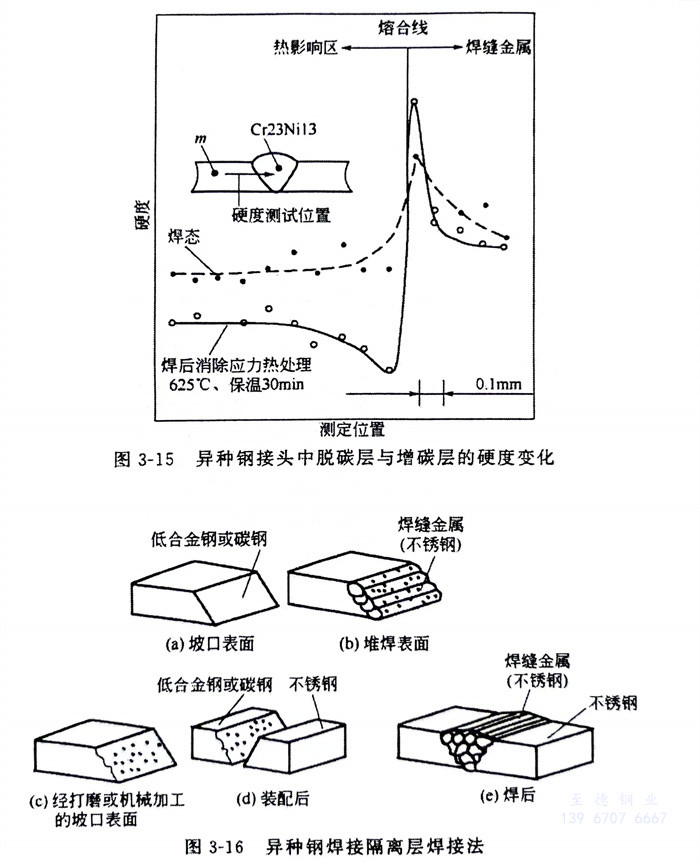

  異種鋼(gang)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)時(shi)，采用隔(ge)(ge)離層(ceng)(ceng)堆(dui)焊(han)(han)(han)(han)(han)(han)法，目的(de)是(shi)防(fang)止形成凝固過渡(du)層(ceng)(ceng)。如在(zai)珠光(guang)體(ti)鋼(gang)與奧(ao)氏體(ti)鋼(gang)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)時(shi)，可先在(zai)珠光(guang)體(ti)鋼(gang)側的(de)坡口(kou)上(shang)堆(dui)焊(han)(han)(han)(han)(han)(han)一層(ceng)(ceng)Cr25Ni13類型的(de)奧(ao)氏體(ti)金屬隔(ge)(ge)離層(ceng)(ceng)。然(ran)后(hou)檢查隔(ge)(ge)離層(ceng)(ceng)無缺(que)陷后(hou)，再焊(han)(han)(han)(han)(han)(han)接(jie)(jie)正式(shi)焊(han)(han)(han)(han)(han)(han)縫金屬，這樣奧(ao)氏體(ti)鋼(gang)與隔(ge)(ge)離層(ceng)(ceng)間的(de)連(lian)接(jie)(jie)就為奧(ao)氏體(ti)鋼(gang)之間的(de)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)、所(suo)以較(jiao)易焊(han)(han)(han)(han)(han)(han)接(jie)(jie)，其(qi)焊(han)(han)(han)(han)(han)(han)接(jie)(jie)方法如圖(tu)3-16所(suo)示。

  為防止出現碳遷移現象，同樣可采(cai)用(yong)隔(ge)(ge)(ge)離(li)層堆(dui)(dui)焊(han)(han)，通常首先在低(di)合(he)金鋼(gang)(gang)或珠(zhu)光體(ti)(ti)(ti)鋼(gang)(gang)一側坡口(kou)上用(yong)釩、鈮、鈦含量較(jiao)高的焊(han)(han)接(jie)材料(liao)堆(dui)(dui)焊(han)(han)第一層隔(ge)(ge)(ge)離(li)層，然后(hou)再用(yong)相應的奧(ao)(ao)氏體(ti)(ti)(ti)焊(han)(han)接(jie)材料(liao)堆(dui)(dui)焊(han)(han)第二(er)(er)層隔(ge)(ge)(ge)離(li)層。堆(dui)(dui)焊(han)(han)隔(ge)(ge)(ge)離(li)層時，應盡(jin)可能采(cai)用(yong)小(xiao)電流，快(kuai)速施焊(han)(han)。最后(hou)，第二(er)(er)層隔(ge)(ge)(ge)離(li)層與(yu)奧(ao)(ao)氏體(ti)(ti)(ti)鋼(gang)(gang)焊(han)(han)接(jie)成為奧(ao)(ao)氏體(ti)(ti)(ti)鋼(gang)(gang)與(yu)奧(ao)(ao)氏體(ti)(ti)(ti)鋼(gang)(gang)之間的焊(han)(han)接(jie)。

  除上述(shu)情況外，在(zai)特殊(shu)條件下，也(ye)可采用純鎳焊接(jie)材(cai)料先在(zai)低合金(jin)鋼(gang)或珠(zhu)光體(ti)(ti)鋼(gang)坡(po)口面上堆焊隔離(li)層，然后進行(xing)隔離(li)層與奧氏體(ti)(ti)鋼(gang)之間(jian)的焊接(jie)。

2. 直接施焊法

  采用高合金焊(han)(han)接材料直接焊(han)(han)接珠(zhu)光(guang)(guang)體(ti)鋼與(yu)奧氏體(ti)鋼。焊(han)(han)接時(shi)應注意珠(zhu)光(guang)(guang)體(ti)鋼坡(po)口面(mian)熔深應盡量小，選擇合適的(de)焊(han)(han)接材料，避免焊(han)(han)縫(feng)產生裂(lie)紋。該方法(fa)的(de)焊(han)(han)接質量難控制，不常用。

3. 過渡區的應(ying)用

  過渡(du)區(qu)(qu)的(de)(de)(de)利用(yong)，主要目(mu)的(de)(de)(de)是(shi)防止(zhi)碳(tan)遷移(yi)現象的(de)(de)(de)產生(sheng)和(he)簡化現場施焊(han)(han)(han)工藝。選用(yong)釩、鈦、鈮含量(liang)較(jiao)高的(de)(de)(de)珠(zhu)(zhu)(zhu)光體(ti)鋼(gang)作為(wei)過渡(du)區(qu)(qu)，首先與(yu)原珠(zhu)(zhu)(zhu)光體(ti)鋼(gang)焊(han)(han)(han)接，即珠(zhu)(zhu)(zhu)光體(ti)鋼(gang)與(yu)珠(zhu)(zhu)(zhu)光體(ti)鋼(gang)焊(han)(han)(han)接，然后(hou)再與(yu)奧氏體(ti)鋼(gang)焊(han)(han)(han)接。過渡(du)區(qu)(qu)與(yu)奧氏體(ti)鋼(gang)焊(han)(han)(han)接可采用(yong)上述的(de)(de)(de)隔(ge)離層堆焊(han)(han)(han)和(he)直(zhi)接施焊(han)(han)(han)法等。同樣，在(zai)條件允許(xu)的(de)(de)(de)情況下，先在(zai)車間用(yong)隔(ge)離層堆焊(han)(han)(han)法焊(han)(han)(han)成一個短(duan)的(de)(de)(de)珠(zhu)(zhu)(zhu)光體(ti)與(yu)奧氏體(ti)鋼(gang)的(de)(de)(de)異質焊(han)(han)(han)接接頭(tou)作為(wei)過渡(du)區(qu)(qu)，然后(hou)在(zai)施工現場用(yong)小(xiao)異質過渡(du)區(qu)(qu)與(yu)珠(zhu)(zhu)(zhu)光體(ti)鋼(gang)和(he)奧氏體(ti)鋼(gang)焊(han)(han)(han)接，變成為(wei)同質焊(han)(han)(han)接，提高生(sheng)產率，易于(yu)保證焊(han)(han)(han)接質量(liang)。
