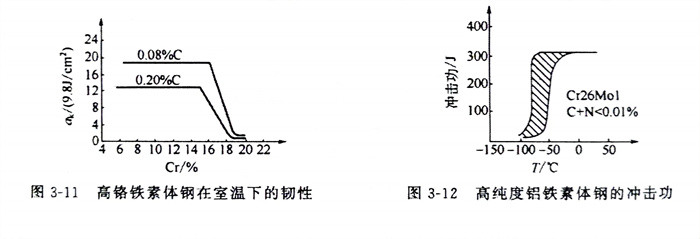

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體(ti)鋼加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。
高(gao)純度的(de)高(gao)鉻(ge)鐵(tie)素體鋼(gang)有(you)優秀的(de)耐應力腐蝕開裂性(xing)能，而(er)且純度提(ti)高(gao)后(hou)缺口敏感性(xing)并(bing)不(bu)很(hen)大(da)，室溫及低溫下的(de)韌性(xing)顯著提(ti)高(gao)，如(ru)圖3-12所(suo)示。因(yin)而(er)焊接時的(de)裂紋(wen)傾向可(ke)顯著降(jiang)低。可(ke)見，盡量限制(zhi)鋼(gang)和焊縫中(zhong)的(de)碳、氮(dan)等雜質含量，可(ke)以顯著改善可(ke)焊性(xing)。
