鎢極(ji)(ji)(ji)是鎢極(ji)(ji)(ji)氣體保護焊(han)、等離子(zi)弧焊(han)和(he)切割用的電極(ji)(ji)(ji)。它具有耐高(gao)溫（熔點溫度為3410℃±10℃，沸點為5900℃）、電子(zi)發(fa)射能力較(jiao)強的優點。

  實踐證(zheng)明，用(yong)純鎢作(zuo)為電極不(bu)夠理想(xiang)，必須在純鎢的基礎上加(jia)一些電子發射能力很(hen)強的稀土元素，如釷(tu)、鍶、鈰(shi)、鋯、鑭等，更能發揮其(qi)作(zuo)用(yong)。

  釷鎢極是在純鎢極配料中加入了質量(liang)分數不大(da)(da)于2.0％的氧化(hua)針(zhen)的電(dian)(dian)極，它具(ju)有(you)降低空載(zai)電(dian)(dian)壓，改善(shan)引弧(hu)(hu)、電(dian)(dian)弧(hu)(hu)穩定，增(zeng)大(da)(da)許(xu)用(yong)焊接電(dian)(dian)流等(deng)優(you)點。但針(zhen)有(you)微(wei)量(liang)的放(fang)射性，對人體健康有(you)害(hai)，使其應用(yong)受到一定的限(xian)制。

  鈰(shi)鎢(wu)(wu)極(ji)(ji)(ji)是(shi)在純鎢(wu)(wu)極(ji)(ji)(ji)配料(liao)中加入了(le)質量分數為2.0％左右的(de)氧化鈰(shi)的(de)電極(ji)(ji)(ji)。鈰(shi)鎢(wu)(wu)極(ji)(ji)(ji)除了(le)放射性(xing)劑(ji)量要比釷鎢(wu)(wu)極(ji)(ji)(ji)低之外，它具有易于引弧(hu)，電弧(hu)穩(wen)定(ding)性(xing)好(hao)，陰極(ji)(ji)(ji)斑點(dian)小，壓降(jiang)低，燒(shao)損(sun)少等(deng)優點(dian)。因此，它是(shi)目前(qian)非熔化電極(ji)(ji)(ji)氣體保護焊、以及(ji)等(deng)離(li)子(zi)弧(hu)焊和切割用電極(ji)(ji)(ji)中應用最廣的(de)一(yi)種鎢(wu)(wu)極(ji)(ji)(ji)。

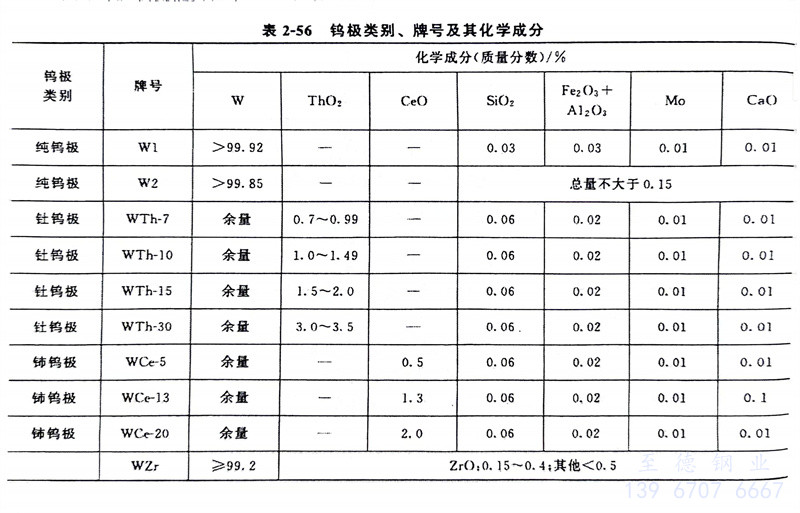

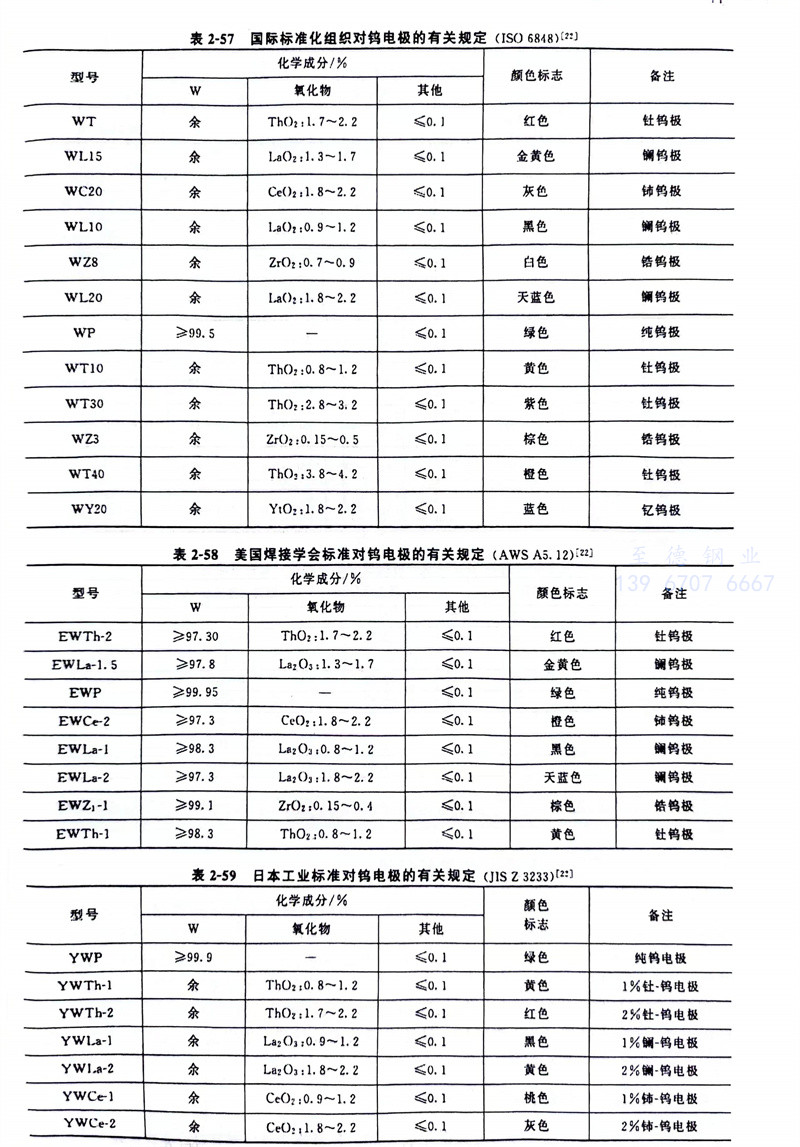

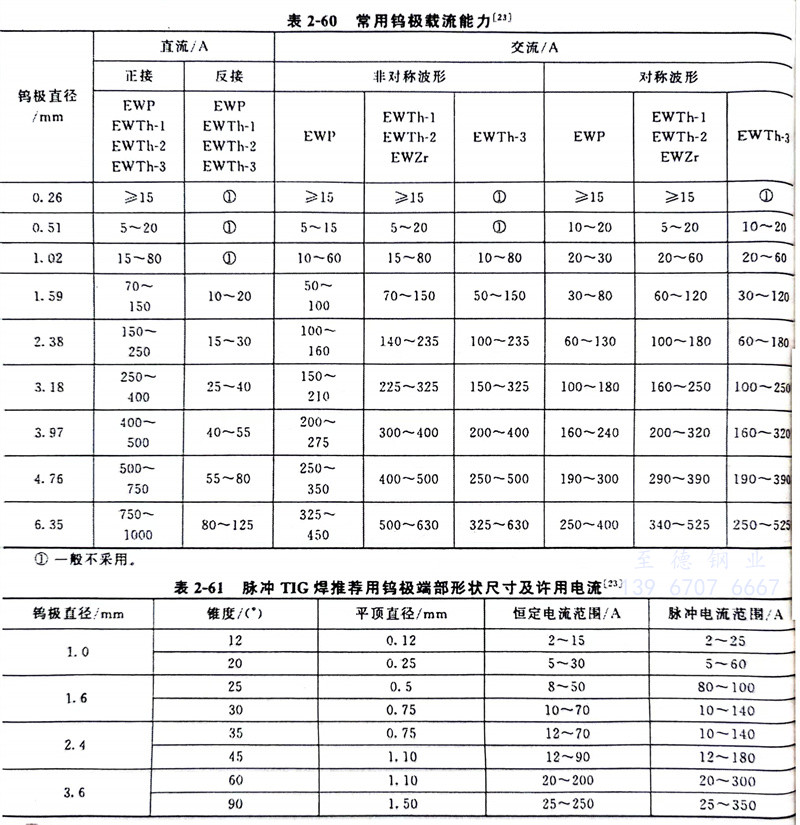

  有關(guan)鎢極類別、牌號及其化學成分見表2-56；國外鎢極型號化學成分見表2-57～表2-59。常用鎢極載流(liu)能力見表2-60、表2-61。
