馬氏體不銹鋼(gang)同鐵素體不銹鋼和奧氏體不銹(xiu)鋼的特性不同，馬氏體不銹鋼(gang)管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬氏體不(bu)銹鋼(gang)可以作結構鋼用，也可以作工具鋼和模具鋼用。

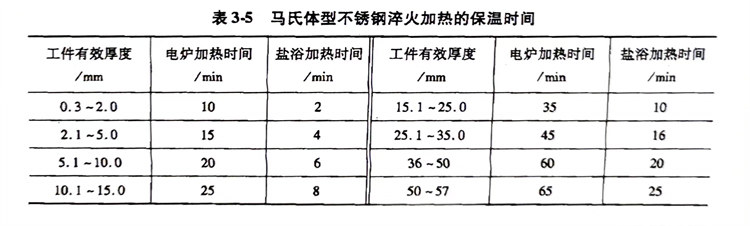

  馬氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)管的(de)(de)(de)淬火(huo)加(jia)(jia)熱溫(wen)度(du)(du)對淬火(huo)后鋼(gang)的(de)(de)(de)硬(ying)度(du)(du)影響很大(da)，一般來說隨加(jia)(jia)熱溫(wen)度(du)(du)的(de)(de)(de)升(sheng)(sheng)高硬(ying)度(du)(du)增加(jia)(jia)。淬火(huo)時(shi)(shi)(shi)，淬火(huo)加(jia)(jia)熱溫(wen)度(du)(du)升(sheng)(sheng)到(dao)臨界點(dian)以上(shang)，使(shi)碳(tan)化物固(gu)溶到(dao)奧氏(shi)(shi)體(ti)中(zhong)。在升(sheng)(sheng)溫(wen)使(shi)碳(tan)化物固(gu)溶時(shi)(shi)(shi)，碳(tan)擴散(san)速(su)度(du)(du)較慢(man)，為得到(dao)均(jun)勻的(de)(de)(de)奧氏(shi)(shi)體(ti)組織，加(jia)(jia)熱溫(wen)度(du)(du)一般要比臨界溫(wen)度(du)(du)高50℃以上(shang)，而(er)且還必須有(you)一定的(de)(de)(de)保溫(wen)時(shi)(shi)(shi)間(jian)，以便使(shi)碳(tan)化物充分、均(jun)勻地溶解。馬氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)淬火(huo)加(jia)(jia)熱保溫(wen)時(shi)(shi)(shi)間(jian)見(jian)表3-5。但是加(jia)(jia)熱保溫(wen)時(shi)(shi)(shi)間(jian)過長、加(jia)(jia)熱溫(wen)度(du)(du)過高，會使(shi)馬氏(shi)(shi)體(ti)組織不(bu)(bu)均(jun)勻，殘(can)留(liu)奧氏(shi)(shi)體(ti)組織增多。殘(can)留(liu)奧氏(shi)(shi)體(ti)在加(jia)(jia)工和(he)使(shi)用時(shi)(shi)(shi)，會發(fa)生(sheng)馬氏(shi)(shi)體(ti)相變，從而(er)造(zao)成工件(jian)的(de)(de)(de)尺寸發(fa)生(sheng)變化。碳(tan)含(han)量越(yue)(yue)高，殘(can)留(liu)奧氏(shi)(shi)體(ti)量越(yue)(yue)多。

  馬氏體不銹(xiu)鋼管是(shi)熱(re)(re)裂紋(wen)敏(min)感(gan)性鋼種，在低(di)溫時(shi)熱(re)(re)導(dao)率低(di)，快(kuai)速加(jia)熱(re)(re)易產生裂紋(wen)，因此在淬火加(jia)熱(re)(re)大斷面和(he)碳含量高的材(cai)料時(shi)應該(gai)先(xian)預(yu)熱(re)(re)，預(yu)熱(re)(re)溫度為(wei)600～800℃，時(shi)間為(wei)1～3h，然后再快(kuai)速升溫。因為(wei)高溫加(jia)熱(re)(re)時(shi)不銹(xiu)鋼熱(re)(re)導(dao)率變好(hao)，為(wei)減少高溫加(jia)熱(re)(re)氧化也應在預(yu)熱(re)(re)后迅速升溫。Cr13型不銹(xiu)鋼最好(hao)進行兩次預(yu)熱(re)(re)（第(di)一次為(wei)550～670℃，第(di)二次為(wei)750～800℃）。

  馬氏(shi)體不銹鋼管在(zai)高溫(wen)加(jia)熱(re)時，應注意(yi)防(fang)止表面(mian)脫碳(tan)，一般應在(zai)帶有保護(hu)氣氛的電爐中加(jia)熱(re)，有條(tiao)件(jian)的情況下最(zui)好(hao)在(zai)真空電爐中加(jia)熱(re)。淬火(huo)和回火(huo)后還要進行機(ji)械(xie)加(jia)工的工件(jian)允許在(zai)鹽浴爐中加(jia)熱(re)。

  馬氏(shi)體不(bu)銹(xiu)鋼(gang)管(guan)在高(gao)溫(wen)(wen)奧(ao)氏(shi)體化(hua)溫(wen)(wen)度保溫(wen)(wen)和高(gao)溫(wen)(wen)淬火(huo)后，因鋼(gang)內存在內應力大(da)和脆化(hua)等問題，應及時進行(xing)回(hui)火(huo)，以免產生裂(lie)紋，并可獲得實用的綜合(he)性能。
