①. 收集(ji)站(zhan)(zhan)(zhan)接管(guan)數：DN40冷凝水收集(ji)站(zhan)(zhan)(zhan)（或(huo)DN50熱(re)水或(huo)導(dao)熱(re)油(you)收集(ji)站(zhan)(zhan)(zhan)）每站(zhan)(zhan)(zhan)設DN15（或(huo)DN20）接管(guan)口(kou)不(bu)少于6個(ge)；DN50冷凝水收集(ji)站(zhan)(zhan)(zhan)（或(huo)DN80熱(re)水或(huo)導(dao)熱(re)油(you)收集(ji)站(zhan)(zhan)(zhan)）每站(zhan)(zhan)(zhan)設DN15（或(huo)DN20）接管(guan)口(kou)不(bu)少于10個(ge)。每個(ge)收集(ji)站(zhan)(zhan)(zhan)留1～2個(ge)備用(yong)口(kou)，備用(yong)口(kou)應配置閥門并用(yong)螺紋管(guan)帽或(huo)法(fa)蘭蓋封閉(bi)。

  ②. 根據(ju)管道布(bu)置(zhi)設計需要(yao)，收集站可以采(cai)用(yong)臥式(shi)（水平）或立式(shi)布(bu)置(zhi)。

  ③. 冷凝水收集站的各伴管接管口應帶有各自的蒸汽疏(shu)水閥及切斷閥。

  ④. 一般在(zai)3m半(ban)徑范圍內至少有3根冷(leng)凝液管(guan)或(huo)回(hui)水管(guan)組(zu)時，應提供冷(leng)凝液站(zhan)(zhan)或(huo)熱水回(hui)水站(zhan)(zhan)。

  ⑤. 蒸(zheng)汽(qi)冷凝水回流管(guan)應從總(zong)管(guan)的(de)頂部引入(ru)；冷凝水總(zong)管(guan)高于收(shou)集站(zhan)時，如果(guo)確認冷凝水回流管(guan)可能有(you)閃蒸(zheng)蒸(zheng)汽(qi)時，則收(shou)集管(guan)上應加止回閥。

  ⑥. 蒸汽分配管與(yu)凝(ning)結水集(ji)合管的(de)斷面積不能小于(yu)，伴熱管斷面積之(zhi)和。

工程應用：熱水、蒸汽伴熱管典型圖

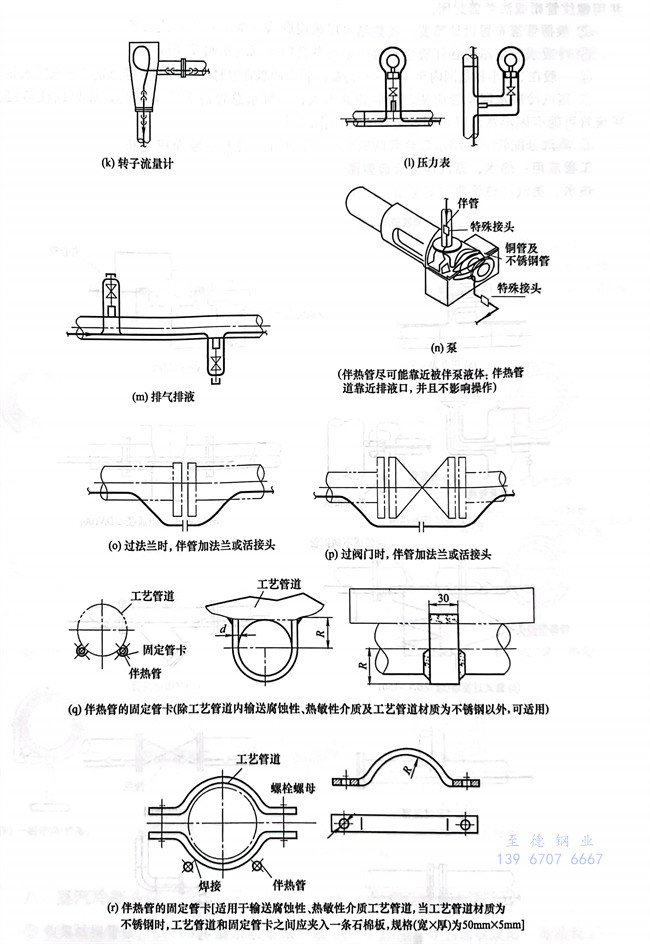

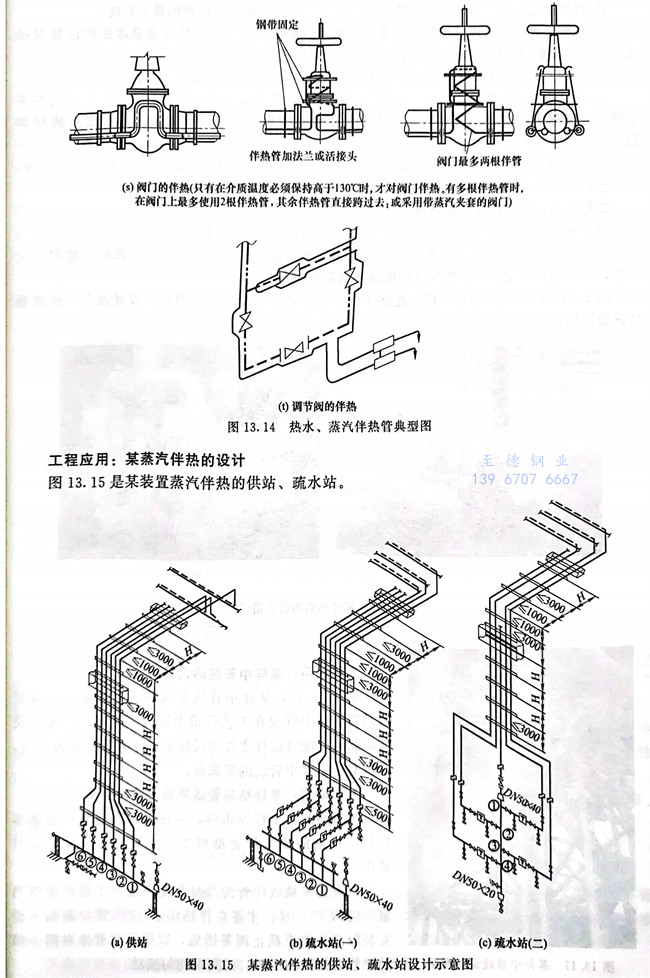

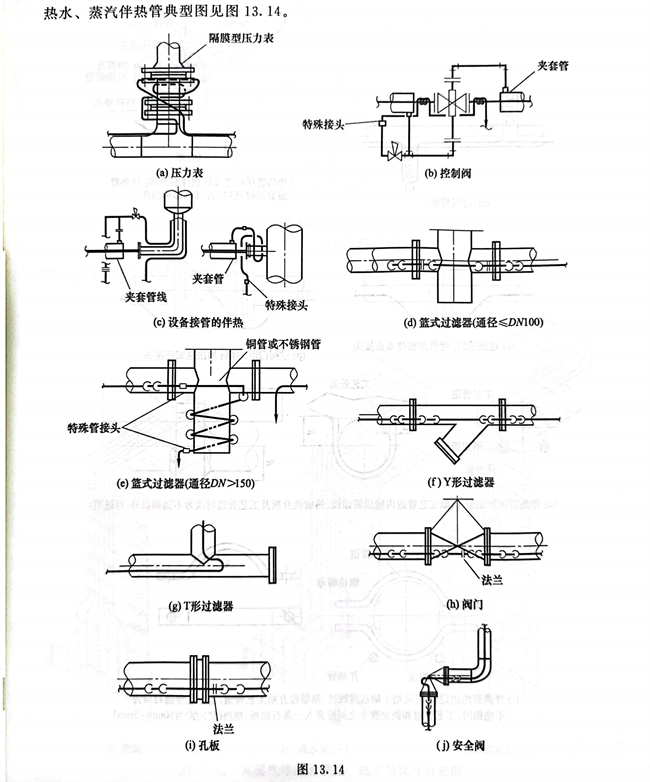

熱水、蒸汽伴熱管(guan)典型圖(tu)見(jian)圖(tu)13.14。

 ①. 根據工藝專(zhuan)業提(ti)供的伴熱用蒸汽設計壓力，查出伴管可以伴熱的最(zui)大長度。

  ②. 根據裝(zhuang)置內需(xu)要伴熱(re)的(de)(de)管道數(shu)量(liang)及距離，規劃出蒸汽伴熱(re)的(de)(de)供站及疏水站的(de)(de)位置及抽頭數(shu)量(liang)，并根據每個伴熱(re)站位置的(de)(de)環境選擇是采用立式站或臥(wo)式站。

  ③. 在3D模型(xing)內或管道平(ping)面圖上，設計伴熱(re)連接(jie)總管及伴熱(re)供站、疏(shu)水站。

  ④. 在伴(ban)(ban)熱(re)連接(jie)表中示意出(chu)(chu)每個伴(ban)(ban)熱(re)站（疏水(shui)站）各抽頭編(bian)號所伴(ban)(ban)熱(re)的(de)(de)(de)管線、標示出(chu)(chu)在平面圖上的(de)(de)(de)起伴(ban)(ban)和終(zhong)伴(ban)(ban)的(de)(de)(de)位置(zhi)等信息，表示出(chu)(chu)了伴(ban)(ban)熱(re)管線的(de)(de)(de)總(zong)長度、管接(jie)頭、活接(jie)頭的(de)(de)(de)材料數量。

  ⑤. 伴(ban)熱(re)(re)供站(zhan)、疏水站(zhan)的位置及(ji)編(bian)號可以在管道(dao)平面(mian)布置圖上查(cha)到。伴(ban)熱(re)(re)有關的設計文件(jian)，主要包(bao)括(kuo)管道(dao)平面(mian)布置圖（示(shi)意了伴(ban)熱(re)(re)站(zhan)的位置）及(ji)伴(ban)熱(re)(re)連接表。

工(gong)程應(ying)用：某伴(ban)熱站(zhan)的(de)設(she)計錯(cuo)誤

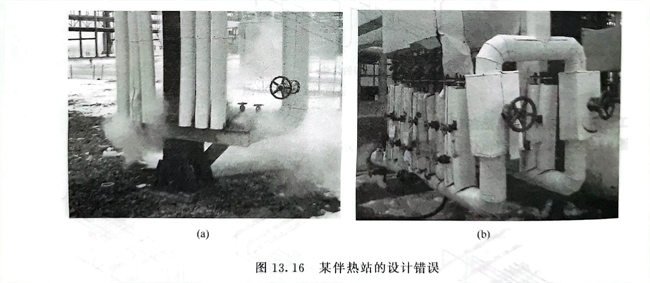

  筆者(zhe)在(zai)某(mou)裝(zhuang)置(zhi)中看(kan)到圖(tu)13.16所(suo)示的結構，該伴熱站的設計(ji)有錯誤。

  如(ru)圖13.16（a）所示(shi)，整個(ge)伴熱(re)(re)供站用大型鋼固(gu)定在了管廊支柱上，應(ying)該是一端(duan)用固(gu)定支架，一端(duan)用滑動支架。伴管宜整體(ti)做隔熱(re)(re)成集(ji)束(shu)布置。

  圖13.16（b）所(suo)示(shi)為用一根管連(lian)接了兩個(ge)疏水(shui)站，每個(ge)疏水(shui)站的(de)抽頭(tou)數量偏多(duo)。疏水(shui)器應(ying)該做隔(ge)熱。

工程應(ying)用(yong)：某伴(ban)中管(guan)線的設計錯誤

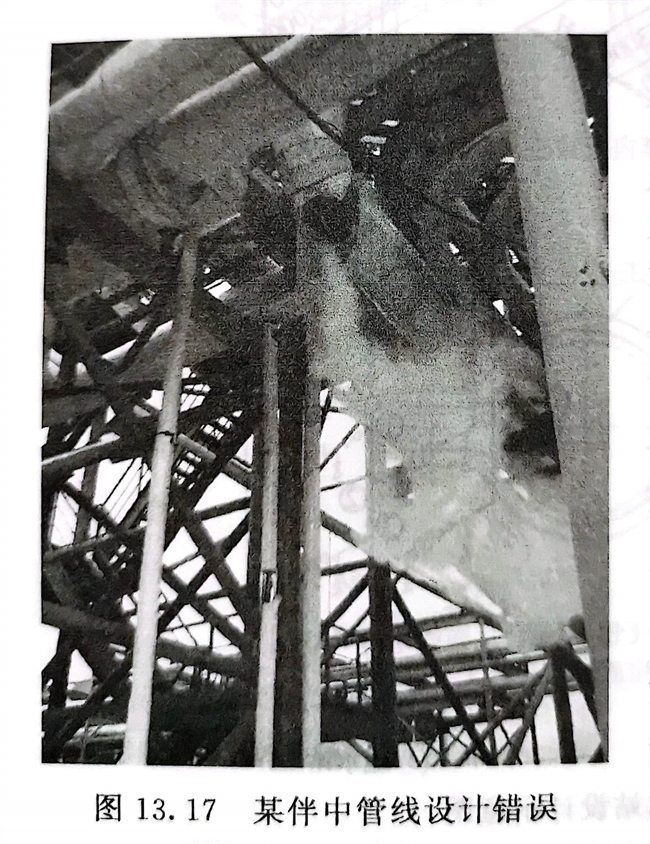

  見圖13.17，某伴(ban)(ban)中(zhong)管(guan)線(xian)在隔熱層內泄漏，究(jiu)其原因是因為伴(ban)(ban)中(zhong)管(guan)線(xian)在工藝管(guan)道上進行了固(gu)定，但沒有(you)設計膨(peng)脹彎。配(pei)管(guan)設計文件內僅標示了伴(ban)(ban)中(zhong)管(guan)線(xian)的固(gu)定點(dian)，而沒有(you)標示伴(ban)(ban)中(zhong)管(guan)線(xian)的膨(peng)脹彎。

工程應用：某伴熱站管線限流(liu)的設(she)計錯誤

  筆者參(can)加某工程評(ping)審時，發(fa)現設計(ji)人(ren)把所有的(de)熱(re)水伴熱(re)站(zhan)供站(zhan)的(de)抽頭位置都(dou)增加了限流孔板，這是設計(ji)錯誤。

  只(zhi)有(you)(you)在某最短伴管(guan)的當量(liang)長度不宜(yi)小于最長伴管(guan)當量(liang)長度的70％時，才需在伴熱供水／供汽管(guan)切(qie)斷閥(fa)下(xia)游安裝限流(liu)孔板或截止閥(fa)等措(cuo)施，以保證所有(you)(you)來(lai)自(zi)同一站的伴管(guan)有(you)(you)相似(si)的壓降，以實現均勻流(liu)動。
