一、靜電(dian)接地的概念(nian)

  靜電是指工(gong)業靜電，即生產(chan)、儲運過程中(zhong)在(zai)物料、裝置、人體、器(qi)材和構筑物上(shang)產(chan)生和積(ji)累起來的靜電，雷(lei)電不(bu)屬于工(gong)業靜電范(fan)疇。

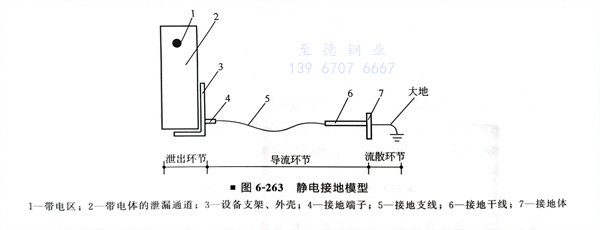

  靜電接地系統可用一(yi)個簡單的(de)模型來說(shuo)明，如圖6-263所示。

二、管廊的靜電接地

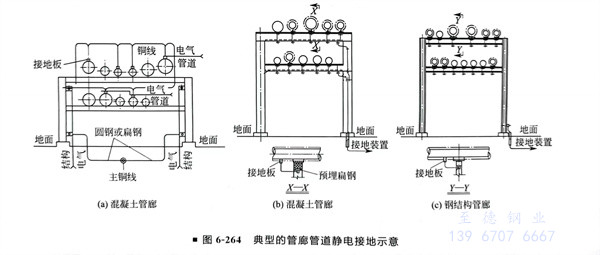

  ①. 管(guan)(guan)廊(lang)上的管(guan)(guan)道(dao)靜電接(jie)(jie)(jie)(jie)地(di)是通過接(jie)(jie)(jie)(jie)在管(guan)(guan)道(dao)上的接(jie)(jie)(jie)(jie)地(di)銅線(xian)接(jie)(jie)(jie)(jie)至管(guan)(guan)廊(lang)柱(zhu)或梁上的接(jie)(jie)(jie)(jie)地(di)端子(zi)，再接(jie)(jie)(jie)(jie)至接(jie)(jie)(jie)(jie)地(di)干線(xian)來完成的，為達到迅速(su)導走靜電的目的，管(guan)(guan)廊(lang)上凡(fan)需靜電接(jie)(jie)(jie)(jie)地(di)的管(guan)(guan)子(zi)都應(ying)直接(jie)(jie)(jie)(jie)在管(guan)(guan)子(zi)上焊(han)接(jie)(jie)(jie)(jie)線(xian)板（圖6-264）。

  ②. 管(guan)廊上管(guan)道(dao)靜(jing)(jing)(jing)電(dian)接(jie)(jie)(jie)(jie)地點，必(bi)須與(yu)靜(jing)(jing)(jing)電(dian)接(jie)(jie)(jie)(jie)地總線（或接(jie)(jie)(jie)(jie)地極）相連(lian)，因(yin)此相應在此位置上的柱或梁要設接(jie)(jie)(jie)(jie)地端子，需(xu)靜(jing)(jing)(jing)電(dian)接(jie)(jie)(jie)(jie)地的管(guan)道(dao)要加(jia)焊接(jie)(jie)(jie)(jie)地板。

三、工藝裝置內(nei)的靜(jing)電接地

 ①. 工藝裝置內管道的(de)(de)靜(jing)電接(jie)(jie)地(di)(di)主(zhu)要通(tong)過設(she)備(bei)的(de)(de)靜(jing)電接(jie)(jie)地(di)(di)來實(shi)現，設(she)備(bei)的(de)(de)靜(jing)電接(jie)(jie)地(di)(di)板由設(she)備(bei)專(zhuan)業設(she)計。管道專(zhuan)業在管口方位圖上表(biao)示，并(bing)向電氣專(zhuan)業提(ti)供設(she)備(bei)布置圖。

 ②. 廠內管線進入工藝裝置或建(jian)筑(zhu)物按防(fang)雷設計要(yao)求均有接地，已滿足靜電接地要(yao)求。

   a. 廠(chang)內管線(xian)(xian)帶的(de)靜電接地一般(ban)(ban)要單獨設(she)計(ji)，要引(yin)起重視以(yi)免漏項(xiang)。管線(xian)(xian)接地點大致在(zai)三(san)個地方(fang)要注意：接入泵過濾器、緩沖器等設(she)備處是(shi)靜電量的(de)變化(hua)所在(zai)，也(ye)是(shi)接地方(fang)便(bian)(bian)處；管線(xian)(xian)的(de)分岔處一般(ban)(ban)考慮為接地點；平行的(de)管線(xian)(xian)直管段一般(ban)(ban)80～100m的(de)間隔處支架上設(she)有管線(xian)(xian)支座，也(ye)是(shi)方(fang)便(bian)(bian)的(de)接地點。

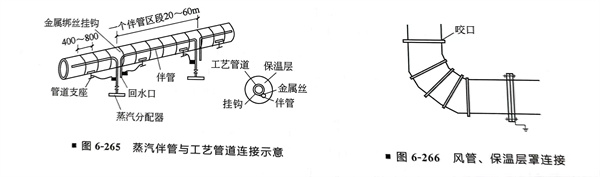

   b. 當有蒸汽伴管(guan)時(shi)，與其工藝管(guan)道的連接可參見圖6-265。

   c. 常規的做法參見圖6-266。

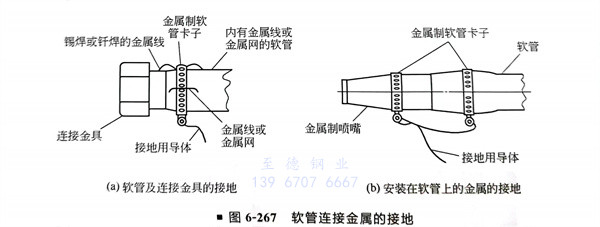

   d. 強調非導體管(guan)段上(shang)(shang)的金(jin)屬(shu)件必須(xu)接(jie)地(di)，尤其中間的金(jin)屬(shu)接(jie)頭不要遺忘(wang)，以防造成靜(jing)電(dian)積聚(ju)。對軟管(guan)上(shang)(shang)金(jin)屬(shu)的接(jie)地(di)參(can)見圖6-267。

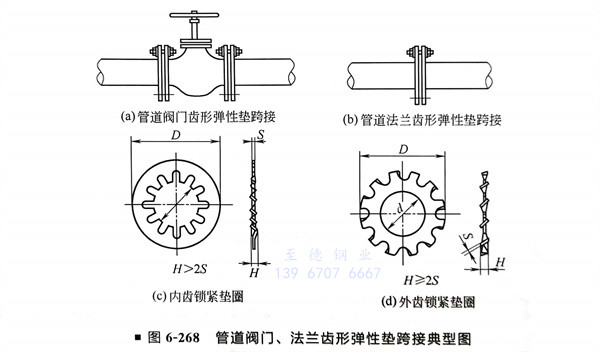

 ③. 管道通過法蘭(lan)(lan)連(lian)(lian)(lian)接(jie)(jie)(jie)、焊接(jie)(jie)(jie)和螺(luo)紋連(lian)(lian)(lian)接(jie)(jie)(jie)等(deng)方式(shi)與設(she)(she)備相連(lian)(lian)(lian)，對于法蘭(lan)(lan)連(lian)(lian)(lian)接(jie)(jie)(jie)，一(yi)般情況下是法蘭(lan)(lan)通過螺(luo)栓(shuan)、螺(luo)母的連(lian)(lian)(lian)接(jie)(jie)(jie)可將(jiang)靜電(dian)導走，并不需(xu)要另外進行法蘭(lan)(lan)跨接(jie)(jie)(jie)線設(she)(she)計。在(zai)螺(luo)栓(shuan)連(lian)(lian)(lian)接(jie)(jie)(jie)處，如果(guo)導電(dian)效(xiao)果(guo)不良(liang)時，可在(zai)法蘭(lan)(lan)螺(luo)栓(shuan)上增設(she)(she)金屬齒形墊的方法加以解決（圖6-268）。

 ④. 當(dang)工藝(yi)物料(liao)有特(te)殊要(yao)求或法(fa)(fa)蘭(lan)連(lian)接的(de)(de)管(guan)(guan)道(dao)系(xi)統為絕(jue)緣狀態，法(fa)(fa)蘭(lan)的(de)(de)跨接線就要(yao)進行設(she)計，以確保靜電(dian)能迅速通過(guo)法(fa)(fa)蘭(lan)跨接線傳導至設(she)備接地板導走(zou)。對于管(guan)(guan)道(dao)與設(she)備管(guan)(guan)口相連(lian)處的(de)(de)法(fa)(fa)蘭(lan)跨接，由于其管(guan)(guan)口一(yi)般沒有接地板，管(guan)(guan)口端(duan)跨接線纏在螺栓上用(yong)螺母壓緊，必要(yao)時加用(yong)金屬齒形墊。

 ⑤. 有的工程公(gong)司(si)，管(guan)道法蘭(lan)跨(kua)接(jie)(jie)線(xian)設計管(guan)道專業僅出(chu)設計說明，發(fa)標準圖和統(tong)計接(jie)(jie)地(di)板和跨(kua)接(jie)(jie)線(xian)材料(liao)。

四、法蘭跨接線(xian)設(she)計

法蘭跨(kua)接(jie)線連接(jie)方(fang)式(shi)很多，本節只推薦(jian)其中(zhong)兩(liang)種常規跨(kua)接(jie)方(fang)式(shi)和一(yi)種特殊(shu)跨(kua)接(jie)方(fang)式(shi)。

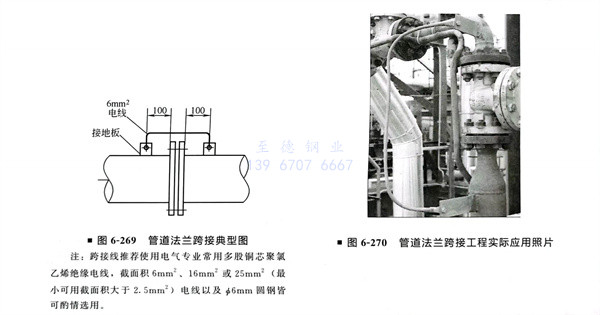

①. 法(fa)蘭跨接方式如圖6-269、圖6-270所示。

  注：跨接線(xian)推薦使(shi)用(yong)(yong)電氣專業常用(yong)(yong)多股銅芯聚(ju)氯乙(yi)烯絕(jue)緣電線(xian)，截(jie)面(mian)積6m㎡16m㎡或25m㎡（最小(xiao)可(ke)用(yong)(yong)截(jie)面(mian)積大(da)于2.5m㎡）電線(xian)以及Φ6mm圓鋼皆可(ke)酌(zhuo)情選用(yong)(yong)。

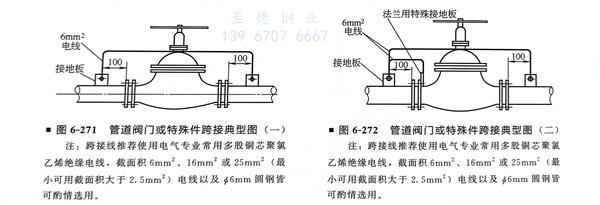

 ②. 閥門或(huo)特殊件跨(kua)接如(ru)圖6-271所示。

 ③. 當業主有特殊(shu)要(yao)求時或(huo)工(gong)藝特別強調(diao)的(de)狀況下，可以考慮另一(yi)種跨接方式，即特殊(shu)物(wu)料的(de)閥門或(huo)特殊(shu)件跨接，如圖(tu)6-272所示。

    注：跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線，截面積m㎡16m㎡或25m²（最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。

    注：跨(kua)接線(xian)推薦(jian)使用電(dian)氣專業常用多股(gu)銅芯聚氯(lv)乙烯(xi)絕緣電(dian)線(xian)，截面積6m16m㎡或25m㎡（最(zui)小(xiao)可用截面積大于2.5m㎡）電(dian)線(xian)以(yi)及6mm 圓鋼皆可酌情(qing)選用。
