一、軟管站的概念

  為吹掃(sao)、清(qing)潔、置換和維(wei)修等需(xu)要(yao)而設置的(de)軟(ruan)管站，一般由管道(dao)、閥門和軟(ruan)管及其接頭組成。使(shi)用介(jie)質通常為清(qing)潔水、蒸(zheng)汽、氮氣(qi)和壓縮空氣(qi)。根據需(xu)要(yao)，大多選用上述1～4種介(jie)質的(de)管線組成。

二、軟管站的(de)位置

  ①. 在裝置內的(de)軟(ruan)管(guan)(guan)站通常(chang)選(xuan)用(yong)15～20m長的(de)軟(ruan)管(guan)(guan)。軟(ruan)管(guan)(guan)站的(de)位置不應影響正常(chang)通行(xing)、操作和維修。如設(she)在管(guan)(guan)廊的(de)柱(zhu)旁(pang)、靠近平臺的(de)欄桿處、塔壁旁(pang)邊等。

  ②. 在(zai)塔(ta)附近，軟管站可設置在(zai)地面和所有人孔的操作平臺上。

  ③. 在(zai)爐子附近(jin)，軟管站的(de)設(she)計要求：圓筒(tong)爐，設(she)在(zai)地面上和主(zhu)要操作(zuo)平(ping)臺(tai)上；箱式爐，設(she)在(zai)地面上和主(zhu)要操作(zuo)平(ping)臺(tai)的(de)一(yi)(yi)端(duan)；多室的(de)箱式爐，設(she)在(zai)地面上和主(zhu)要操作(zuo)平(ping)臺(tai)的(de)一(yi)(yi)端(duan)。

  ④. 換熱(re)器和泵區，應設在(zai)地面上靠近柱子處。

  ⑤. 在(zai)框架(jia)上(shang)(shang)，軟管站可設置在(zai)每層樓面上(shang)(shang)（或根(gen)據工藝的要求）。

  ⑥. 界區外軟管站(zhan)的(de)位置(zhi)應設(she)在需要(yao)(yao)的(de)地方，如泵房、汽車(che)裝車(che)站(zhan)或火(huo)車(che)裝車(che)站(zhan)、界外管道(dao)的(de)吹掃口、置(zhi)換接口附近(jin)，必(bi)要(yao)(yao)時可設(she)在物料管道(dao)低(di)點排凈口處。

三(san)、軟管站管道(dao)布置設計(ji)的一(yi)般要求

  ①. 軟管(guan)站的各類管(guan)道宜從(cong)管(guan)廊上(shang)總(zong)管(guan)的頂部引出。

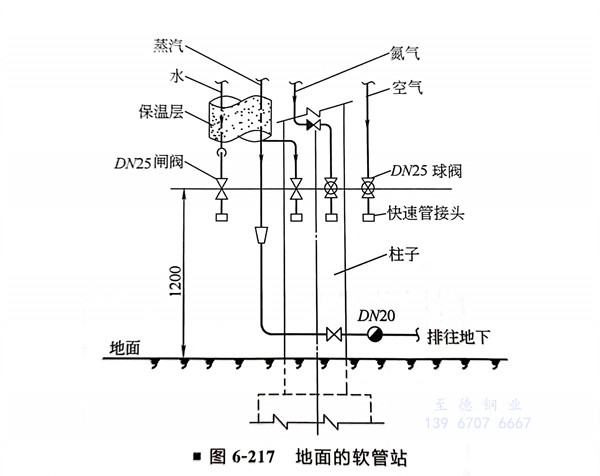

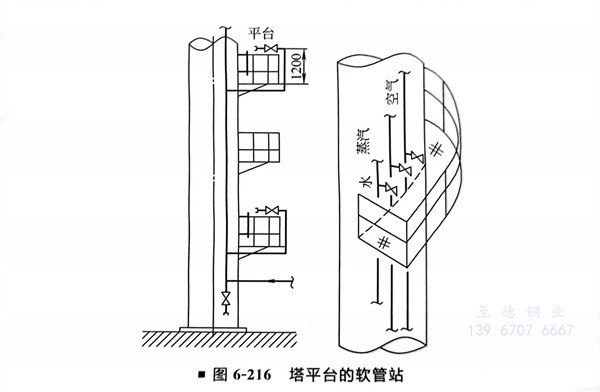

  ②. 軟管站(zhan)(zhan)的(de)(de)切(qie)斷閥宜設在操作平(ping)臺或地面以上(shang)1.2m的(de)(de)高度(du)（圖(tu)6-216、圖(tu)6-217）。如(ru)軟管站(zhan)(zhan)高于(yu)管廊上(shang)的(de)(de)總(zong)管時(shi)，可(ke)參照塔平(ping)臺的(de)(de)軟管站(zhan)(zhan)布置閥門。

  ③. 立式容器的軟(ruan)管(guan)(guan)(guan)站宜布置(zhi)在立式容器及(ji)其平(ping)臺之間(jian)的空隙(xi)內(nei)，其軟(ruan)管(guan)(guan)(guan)接頭應(ying)向下安裝，若條件允許(xu)可水(shui)平(ping)安裝，但軟(ruan)管(guan)(guan)(guan)連接管(guan)(guan)(guan)不得(de)妨礙人孔蓋(gai)的開啟。

  ④. 軟管站的(de)管道(dao)一般(ban)均為DN25，特殊要求除(chu)外。管子(zi)、管件、閥(fa)門等(deng)材料選用(yong)應符合(he)管道(dao)等(deng)級(ji)規(gui)定。與軟管相連接(jie)宜采用(yong)快(kuai)速管接(jie)頭，各介(jie)質管道(dao)所(suo)用(yong)接(jie)頭的(de)形式(shi)或規(gui)格宜有(you)所(suo)區別。

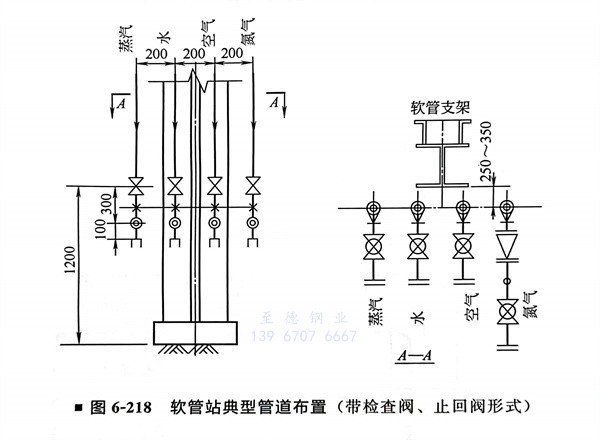

  ⑤. 如果工藝或項(xiang)目有要(yao)求，在某(mou)些(xie)介(jie)質的切斷閥前加裝(zhuang)止回(hui)閥。止回(hui)閥應安裝(zhuang)在水平管(guan)道上（見圖6-218中氮氣管(guan)線）。

  ⑥. 在寒冷(leng)地區為了防(fang)凍，宜將水管與蒸汽(qi)管一(yi)起(qi)保(bao)溫，使蒸汽(qi)管起(qi)到(dao)伴管的作用，但兩管之間(jian)應保(bao)持適(shi)當間(jian)距，使水管不凍結也不過熱即可。

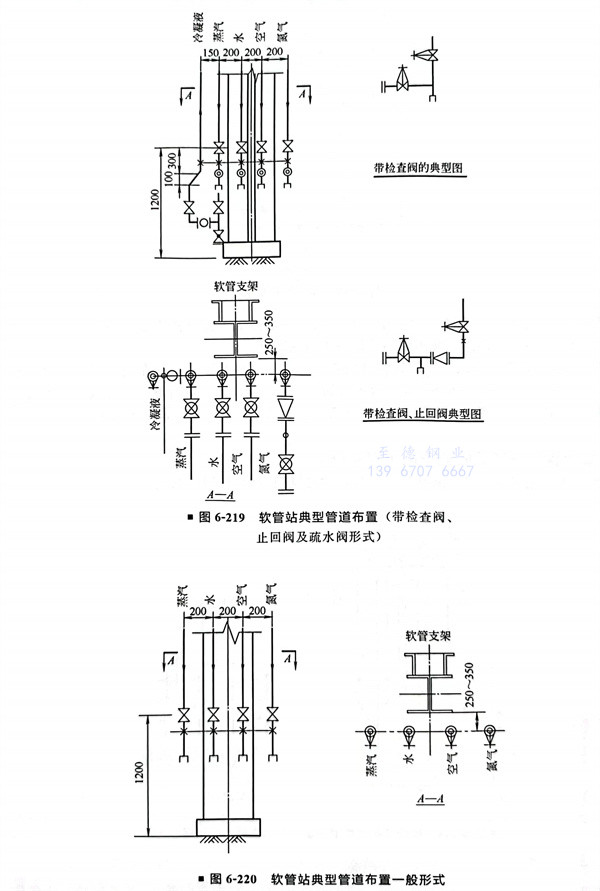

  ⑦. 布置(zhi)位置(zhi)低于(yu)(yu)蒸(zheng)汽(qi)(qi)(qi)(qi)總管(guan)的軟(ruan)管(guan)站的蒸(zheng)汽(qi)(qi)(qi)(qi)管(guan)，當(dang)項目(mu)有(you)要求，可在其切斷(duan)閥前設疏(shu)水閥組，隨(sui)時排放(fang)冷凝(ning)液，如(ru)圖6-219所示（如(ru)工藝要求回(hui)收蒸(zheng)汽(qi)(qi)(qi)(qi)冷凝(ning)液，即將疏(shu)水閥組后管(guan)線(xian)引回(hui)蒸(zheng)汽(qi)(qi)(qi)(qi)冷凝(ning)液總管(guan)）。布置(zhi)高于(yu)(yu)蒸(zheng)汽(qi)(qi)(qi)(qi)總管(guan)的軟(ruan)管(guan)站的蒸(zheng)汽(qi)(qi)(qi)(qi)管(guan)不需設疏(shu)水閥組。

四、常用(yong)軟管站形式的典型(xing)圖工程實例

  大(da)、中型乙烯工程常用軟管站的幾種形式參見圖6-218～圖6-220。
