一(yi)、汽車槽車裝卸站管(guan)道布(bu)置設計的一(yi)般(ban)要求

 1. 裝卸(xie)站總(zong)管的布置

   ①. 裝(zhuang)卸站(zhan)總管(guan)布置與汽車(che)槽車(che)的(de)形(xing)式有關。槽車(che)的(de)裝(zhuang)卸口在(zai)頂部時，宜采用(yong)高(gao)架布置管(guan)道(dao)；裝(zhuang)卸口在(zai)車(che)的(de)低(di)位時，宜采用(yong)低(di)架布置管(guan)道(dao)。

   ②. 鶴管閥門(men)設在地面或裝卸臺上(shang)，應方便操作，不(bu)阻礙通道。對易燃可燃物料管道，如果PID圖上(shang)有要(yao)求，應將(jiang)切斷閥安裝在距裝卸臺10m以外的易接近處。

 2. 鶴管的布置

   ①. 鶴(he)管種(zhong)(zhong)類很多(duo)，有(you)固定式(shi)、氣動(dong)(dong)升降式(shi)、重錘(chui)擺(bai)動(dong)(dong)式(shi)、萬(wan)向式(shi)等，能適應各種(zhong)(zhong)情況，設計時可視具體的裝(zhuang)卸要求選用產品。

   ②. 在敞(chang)開式裝車時(shi)，選用(yong)液下裝車鶴管，以減(jian)少液體的飛(fei)濺。

   ③. 不(bu)允許放(fang)空的介(jie)質應采用密閉裝車，鶴(he)管(guan)(guan)的氣(qi)(qi)相管(guan)(guan)應與儲罐(guan)(guan)氣(qi)(qi)相管(guan)(guan)道相連，將(jiang)排放(fang)氣(qi)(qi)排入(ru)儲罐(guan)(guan)。該氣(qi)(qi)相管(guan)(guan)避(bi)(bi)(bi)免出現下(xia)凹(ao)袋(dai)形(xing)(xing)，以防凝液聚集(ji)。當配管(guan)(guan)不(bu)可(ke)避(bi)(bi)(bi)免出現下(xia)凹(ao)袋(dai)形(xing)(xing)時(shi)，則必須在袋(dai)形(xing)(xing)最低點處設集(ji)液包及排液管(guan)(guan)，并(bing)按工藝(yi)要(yao)求收集(ji)處理，或(huo)對集(ji)液包局部伴熱，使凝液蒸發，避(bi)(bi)(bi)免產生液封(feng)現象。無毒害、非易燃易爆的物料裝車時(shi)，可(ke)將(jiang)放(fang)空管(guan)(guan)引出頂棚排放(fang)。

   ④. 當采(cai)用上卸方(fang)式(shi)卸車(che)時，一般是將壓(ya)縮(suo)氣體通入槽車(che)，用氣相加壓(ya)法將物料通過鶴管壓(ya)入儲罐(guan)中。

 3. 其他

   ①. 裝卸(xie)站應設軟管(guan)站，操作范圍(wei)以軟管(guan)長15m為半(ban)徑，用于吹掃、沖洗、維修(xiu)和防護。

   ②. 在裝(zhuang)卸酸(suan)、堿、氨等(deng)介(jie)質的區域，應在適當位置設置洗眼(yan)器和安全淋浴(yu)。

   ③. 對于(yu)輸送過程中易(yi)產生靜電(dian)的易(yi)燃(ran)易(yi)爆(bao)介質管(guan)道，應有完善(shan)的防靜電(dian)措(cuo)施（如法蘭(lan)之間設導電(dian)金(jin)屬跨接(jie)(jie)措(cuo)施，管(guan)道系(xi)統及設備的靜電(dian)接(jie)(jie)地(di)等）。

   ④. 對(dui)于(yu)高(gao)寒地區，要注(zhu)意(yi)采用正確的防凍(dong)措施。

   ⑤. 裝車(che)計(ji)量(liang)(liang)，可選用流量(liang)(liang)計(ji)就地(di)(di)計(ji)量(liang)(liang)或用地(di)(di)中衡(heng)稱量(liang)(liang)。流量(liang)(liang)計(ji)應(ying)(ying)布置在槽(cao)車(che)進出不會碰撞(zhuang)的地(di)(di)方(fang)。設防(fang)火堤(di)(di)者，流量(liang)(liang)計(ji)應(ying)(ying)布置在圍堤(di)(di)之外。

二、汽車(che)槽(cao)車(che)裝卸站管道布置設計工程實例

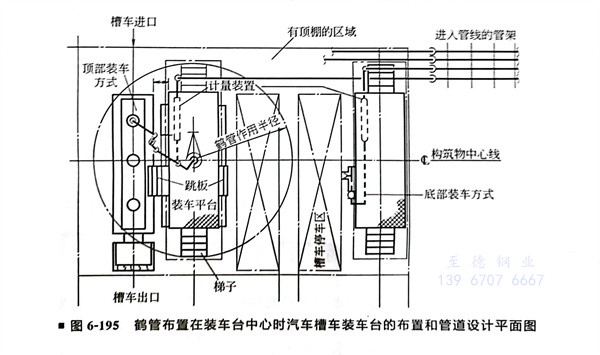

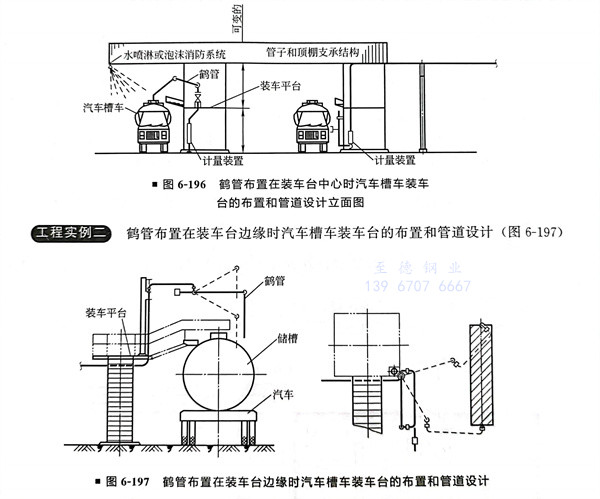

  鶴管(guan)布(bu)置在裝車臺(tai)中心時汽車槽車裝車臺(tai)的布(bu)置和管(guan)道設計（圖6-195、圖6-196）

  鶴(he)管(guan)布置在裝車(che)臺邊緣(yuan)時汽車(che)槽(cao)車(che)裝車(che)臺的布置和(he)管(guan)道(dao)設計（圖6-197）
