一、過濾(lv)器概述

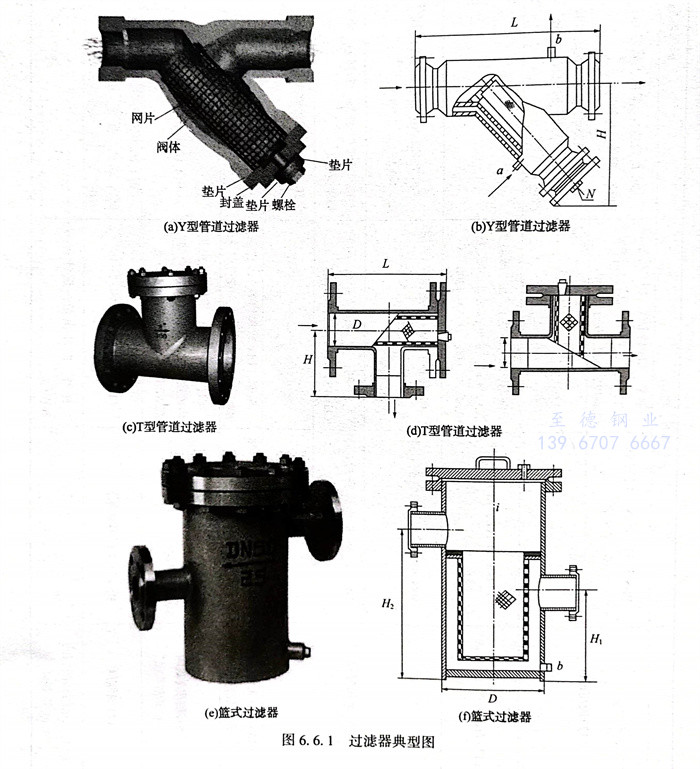

過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來消除介質中的雜質，以保護閥門(men)及設備的正常使用。典型過濾器見圖6.6.1。
二、管道過(guo)濾器(qi)分(fen)類
管道過濾(lv)器(qi)比較(jiao)類型(xing)(xing)(xing)常用(yong)的主要有T型(xing)(xing)(xing)管道過濾(lv)器(qi)，Y型(xing)(xing)(xing)管道過濾(lv)器(qi)，雙聯切換(huan)過濾(lv)器(qi)，以及(ji)籃式過濾(lv)器(qi)。
1. 籃式過濾器(qi)
過(guo)濾(lv)(lv)(lv)器是除去液體(ti)中少量固體(ti)顆粒(li)的(de)小型設備，可(ke)保護(hu)設備的(de)正常工(gong)作，當流體(ti)進入有(you)一(yi)定規格濾(lv)(lv)(lv)網(wang)的(de)濾(lv)(lv)(lv)筒后(hou)，其雜(za)質被阻擋，而清(qing)潔的(de)濾(lv)(lv)(lv)液則(ze)由(you)過(guo)濾(lv)(lv)(lv)器出(chu)(chu)口(kou)排出(chu)(chu)，當需要清(qing)洗時，只(zhi)要將可(ke)拆卸的(de)濾(lv)(lv)(lv)筒取(qu)出(chu)(chu)，處理后(hou)重新(xin)裝入即可(ke)，因此，使用(yong)維護(hu)極(ji)為方便。使用(yong)一(yi)段時間后(hou)打開上蓋，取(qu)出(chu)(chu)像提(ti)籃(lan)子(zi)式的(de)過(guo)濾(lv)(lv)(lv)網(wang)，一(yi)經洗刷即可(ke)恢復如新(xin)。
2. T型管道(dao)過濾(lv)器
該過(guo)(guo)濾(lv)(lv)(lv)器(qi)采(cai)用(yong)優(you)質(zhi)不(bu)銹鋼(gang)(gang)制造(zao)，內筒(tong)為不(bu)銹鋼(gang)(gang)薄(bo)板沖孔成形濾(lv)(lv)(lv)筒(tong)，緊配絲網結構(gou)，活節(jie)連接，拆卸(xie)清洗(xi)方(fang)便，可(ke)(ke)根據用(yong)戶實際(ji)使(shi)(shi)用(yong)情況，選用(yong)20～100目不(bu)銹鋼(gang)(gang)絲網配套。管(guan)道過(guo)(guo)濾(lv)(lv)(lv)器(qi)是管(guan)道輸送液體過(guo)(guo)程中清除固體雜(za)質(zhi)的(de)設備(bei)(bei)。液體流經過(guo)(guo)濾(lv)(lv)(lv)器(qi)時，其中的(de)雜(za)質(zhi)被濾(lv)(lv)(lv)出(chu)，可(ke)(ke)保護(hu)(hu)機(ji)泵(beng)(beng)、壓(ya)縮機(ji)、儀(yi)表(biao)和其他(ta)設備(bei)(bei)正(zheng)常工作(zuo)。當需要清洗(xi)時，只要將(jiang)可(ke)(ke)拆卸(xie)的(de)濾(lv)(lv)(lv)筒(tong)取(qu)出(chu)，去除濾(lv)(lv)(lv)出(chu)的(de)雜(za)質(zhi)后，重新裝入即可(ke)(ke)，使(shi)(shi)用(yong)維(wei)護(hu)(hu)極為方(fang)便。該設備(bei)(bei)具有占地少、水(shui)頭(tou)損失小、不(bu)加(jia)藥(yao)劑、操(cao)作(zuo)簡(jian)單(dan)、使(shi)(shi)用(yong)壽命長(chang)、維(wei)護(hu)(hu)修理方(fang)便等優(you)點，可(ke)(ke)廣泛運(yun)用(yong)于各種敞開式、封(feng)閉式冷(leng)熱水(shui)系統(tong)，是避(bi)免系統(tong)堵塞和減輕水(shui)泵(beng)(beng)磨(mo)損，保證系統(tong)正(zheng)常運(yun)行的(de)理想設備(bei)(bei)。
3. Y型管道過濾(lv)器
Y型過濾器是(shi)使用水(shui)力控制(zhi)閥及(ji)精密的(de)易堵塞(sai)的(de)機械產品所必(bi)須(xu)具備的(de)過濾設備，是(shi)輸(shu)送介質的(de)管道系列不可缺少(shao)的(de)一種裝置。通(tong)常安裝于水(shui)力控制(zhi)閥、減(jian)壓(ya)閥、泄壓(ya)閥、定水(shui)位閥等設備的(de)進(jin)口端，用來消除介質中的(de)雜質，防止顆粒性雜質進(jin)入通(tong)道，造成墻(qiang)塞(sai)，以保護設備管道上的(de)配件免受磨損和堵塞(sai)。
4. 錐型(xing)管道過濾器
錐形過濾器(qi)又(you)稱(cheng)臨時過濾器(qi)，其外形為(wei)椎體(ti)，屬(shu)于(yu)管(guan)道粗過濾系(xi)列(lie)，形式簡單。
三、管道過濾器一般要求
（1）液體物料(liao)泵(beng)前的入(ru)口管道上應設過濾器。
（2）過濾器的設(she)計(ji)壓(ya)力(li)不應低于管道系統的設(she)計(ji)壓(ya)力(li)，過濾器的設(she)計(ji)溫(wen)度(du)應與所連(lian)接管道系統的設(she)計(ji)溫(wen)度(du)一致。
（3）濾筒(tong)宜采(cai)用(yong)不銹鋼材(cai)料(liao)制(zhi)作(zuo)，當液體物料(liao)或工藝過(guo)程對濾筒(tong)材(cai)料(liao)有特(te)殊要求(qiu)時(shi)，可選用(yong)其他材(cai)料(liao)。過(guo)濾器的殼體材(cai)料(liao)應滿足(zu)輸(shu)送介質的性質及管道(dao)操作(zuo)條件(jian)的要求(qiu)。
（4）過(guo)濾器接(jie)口(kou)端面為(wei)法(fa)蘭連(lian)接(jie)時，其公稱壓力、密封面型式(shi)與所連(lian)接(jie)管道法(fa)蘭一(yi)致；接(jie)口(kou)端面為(wei)焊接(jie)和螺紋連(lian)接(jie)時，其尺寸應與所連(lian)接(jie)管道一(yi)致，材(cai)質與管道相匹配(pei)。
（5）濾網(wang)規(gui)格及其技術要求應(ying)符合GB／T 5330《工業用(yong)金屬(shu)編(bian)織方孔篩網(wang)》的規(gui)定(ding)。
四、管道過濾器的選(xuan)用
（1）按安(an)裝、操(cao)作(zuo)、檢修要求選用過濾器：
①. 安(an)裝空間受限(xian)時(shi)宜選用Y型(xing)或(huo)T型(xing)過濾器；
②. 介(jie)質流(liu)向有90°變化處(chu)宜選(xuan)用折流(liu)式T型過濾器；
③. 需經常(chang)清洗或(huo)更換濾(lv)筒的過(guo)濾(lv)器宜選用快開籃式過(guo)濾(lv)器；
④. 正常(chang)工況下不能(neng)拆卸且需經常(chang)吹(chui)掃時，應選(xuan)用具有反沖洗功能(neng)的過濾器(qi)；
⑤. 臨時使(shi)用的過(guo)濾器(qi)宜選用錐型過(guo)濾器(qi)；
⑥. 拆(chai)(chai)卸(xie)法蘭或封頭重(zhong)量大于15kg時(shi)，宜選用帶有(you)鉸鏈(lian)的(de)過濾器；拆(chai)(chai)卸(xie)法蘭或封頭重(zhong)量大于50kg時(shi)，宜選用帶有(you)吊(diao)柱的(de)過濾器。
（2）按介(jie)(jie)質(zhi)(zhi)性質(zhi)(zhi)選(xuan)用(yong)過濾器(qi)(qi)：輸送操作溫度(du)下黏度(du)高(gao)于(yu)20m㎡／s介(jie)(jie)質(zhi)(zhi)時(shi)(shi)，宜選(xuan)用(yong)籃式(shi)過濾器(qi)(qi)；輸送職業(ye)性接(jie)(jie)觸危(wei)害程度(du)I級(ji)、II級(ji)介(jie)(jie)質(zhi)(zhi)時(shi)(shi)，宜選(xuan)用(yong)接(jie)(jie)口端面為焊(han)接(jie)(jie)的(de)過濾器(qi)(qi)；輸送操作溫度(du)低于(yu)等(deng)于(yu)-45℃的(de)介(jie)(jie)質(zhi)(zhi)時(shi)(shi)，宜選(xuan)用(yong)接(jie)(jie)口端面為焊(han)接(jie)(jie)的(de)過濾器(qi)(qi)。
（3）按(an)泵的類型選(xuan)用(yong)過濾器：螺(luo)桿泵宜選(xuan)用(yong)籃式過濾器；磁力(li)泵應選(xuan)用(yong)磁性復合過濾器。
（4）管道公(gong)(gong)稱(cheng)直徑≤100mm時，宜選用(yong)Y型過(guo)濾器，公(gong)(gong)稱(cheng)直徑＞100mm、≤350mm時，宜選用(yong)T型過(guo)濾器；管道公(gong)(gong)稱(cheng)直徑≥400mm時，宜選用(yong)籃式(shi)過(guo)濾器。
（5）錐型(xing)過濾器(qi)的倍(bei)(bei)數宜為(wei)1.5～2倍(bei)(bei)，Y型(xing)、T型(xing)過濾器(qi)的倍(bei)(bei)數宜為(wei)2～3倍(bei)(bei)；籃式(shi)過濾器(qi)的倍(bei)(bei)數宜為(wei)3～10倍(bei)(bei)。
（6）過濾器(qi)濾網目(mu)(mu)數(shu)的(de)(de)(de)選(xuan)(xuan)擇(ze)：過濾器(qi)濾網的(de)(de)(de)目(mu)(mu)數(shu)不宜大(da)于80目(mu)(mu)；輸送操(cao)作(zuo)溫度(du)下黏(nian)度(du)大(da)于20m㎡／s的(de)(de)(de)介質時，宜選(xuan)(xuan)用(yong)10～40目(mu)(mu)；輸送潤(run)滑油類油品(pin)時，宜選(xuan)(xuan)用(yong)40目(mu)(mu)；當(dang)泵對過濾精(jing)度(du)有(you)特(te)殊要求(qiu)時，應按泵的(de)(de)(de)要求(qiu)進行選(xuan)(xuan)用(yong)。
五、管道過濾(lv)器的工程應用
某DN150工藝物料(liao)管道，壓力等級Class150，選(xuan)用(yong)T型過(guo)(guo)濾(lv)(lv)器，端部選(xuan)用(yong)法蘭連接，過(guo)(guo)濾(lv)(lv)器殼體采用(yong)316L，內件選(xuan)用(yong)18-8不銹鋼濾(lv)(lv)網(wang)(wang)，濾(lv)(lv)網(wang)(wang)規格需(xu)根據實際情(qing)況選(xuan)擇。
六、過濾器有關標準規(gui)范
GB/T 14295《空氣過濾器》
GB/T 14382《管道用三通過濾器》
GB/T 17486《液壓過濾器》
HG/T 21637《化工管道過濾器》
JB/T 7538《管道用籃式過濾器》
SH/T 3411《石油化工泵用過濾器選用》
SY/T 0523《油田水處理過濾器》
JB/T 7374《氣動空氣過濾器》
HG/T 20570.22《管道過濾器》
JB/T 10410《業用水自動反沖洗過濾器》
