1. 套管(guan)與檢(jian)漏管(guan)的設計(ji)

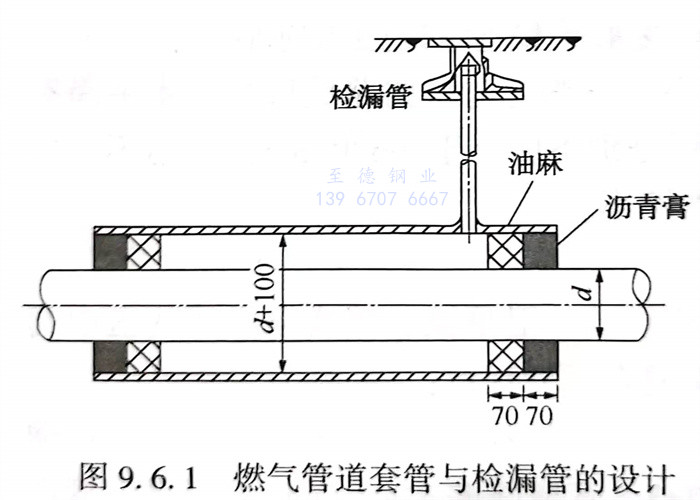

  燃(ran)氣管(guan)(guan)(guan)道(dao)與鐵(tie)路、公路、地溝及其他管(guan)(guan)(guan)道(dao)的閥井交叉，或(huo)必須通過居住建筑物和(he)公共建筑物近旁以(yi)及埋深過淺時，均應(ying)敷設(she)在套管(guan)(guan)(guan)內(nei)。可采(cai)用開(kai)挖施工，也可用頂(ding)管(guan)(guan)(guan)法使套管(guan)(guan)(guan)就位，套管(guan)(guan)(guan)內(nei)徑(jing)一般應(ying)比燃(ran)氣管(guan)(guan)(guan)道(dao)外徑(jing)大100mm以(yi)上。見圖9.6.1。套管(guan)(guan)(guan)常用鋼(gang)管(guan)(guan)(guan)或(huo)鋼(gang)筋(jin)混凝土管(guan)(guan)(guan)。

  檢(jian)(jian)(jian)(jian)查檢(jian)(jian)(jian)(jian)漏管(guan)(guan)(guan)(guan)內有無燃(ran)氣，即可(ke)鑒定(ding)套(tao)管(guan)(guan)(guan)(guan)內的燃(ran)氣管(guan)(guan)(guan)(guan)道的嚴(yan)密程度。檢(jian)(jian)(jian)(jian)漏管(guan)(guan)(guan)(guan)應按設(she)計要求裝(zhuang)在套(tao)管(guan)(guan)(guan)(guan)一端或在套(tao)管(guan)(guan)(guan)(guan)兩端各(ge)裝(zhuang)1個，一般是(shi)根據套(tao)管(guan)(guan)(guan)(guan)長度而(er)定(ding)。檢(jian)(jian)(jian)(jian)漏管(guan)(guan)(guan)(guan)由檢(jian)(jian)(jian)(jian)漏管(guan)(guan)(guan)(guan)、管(guan)(guan)(guan)(guan)箍(gu)絲(si)堵與防護罩組(zu)成(cheng)。檢(jian)(jian)(jian)(jian)漏管(guan)(guan)(guan)(guan)常(chang)用φ50mm的鍍鋅鋼(gang)管(guan)(guan)(guan)(guan)，一端焊接在套(tao)(tao)管(guan)上，另一(yi)端(duan)安(an)裝管(guan)箍與絲堵(du)，要伸入(ru)(ru)安(an)設(she)在地面的(de)保護罩內。檢(jian)漏(lou)管(guan)與套(tao)(tao)管(guan)焊接處以及檢(jian)漏(lou)本(ben)身要涂(tu)防腐涂(tu)料。保護罩上側(ce)應與地面一(yi)致。在檢(jian)漏(lou)時，打開(kai)防護罩，擰開(kai)絲堵(du)，然(ran)后(hou)把燃氣指示(shi)計(ji)的(de)橡膠管(guan)插入(ru)(ru)檢(jian)漏(lou)管(guan)內即可。

2. 放散管

  當燃(ran)氣(qi)管(guan)(guan)道投入(ru)運行時(shi)，要排掉(diao)管(guan)(guan)內的空氣(qi)及燃(ran)氣(qi)與空氣(qi)的混合物。檢修(xiu)時(shi)，要放掉(diao)管(guan)(guan)內殘(can)留的燃(ran)氣(qi)。因此，在燃(ran)氣(qi)管(guan)(guan)中應(ying)設(she)置(zhi)放散管(guan)(guan)。放散管(guan)(guan)裝在最高點和每個閥門(men)之前（按(an)燃(ran)氣(qi)流(liu)動方(fang)向(xiang)）。放散管(guan)(guan)上安裝球閥，燃(ran)氣(qi)管(guan)(guan)道正常運行中必須關閉。

3. 排(pai)水(shui)器(qi)

  在輸(shu)送(song)濕燃(ran)氣時(shi)，燃(ran)氣管道的低(di)點應設排水(shui)(shui)器，其構(gou)造和(he)型號隨燃(ran)氣壓力和(he)凝水(shui)(shui)量(liang)不同(tong)而不同(tong)。小容量(liang)的排水(shui)(shui)器可設在輸(shu)送(song)經干燥(zao)處(chu)理(li)燃(ran)氣的管道上，此時(shi)排水(shui)(shui)器用來排除施工(gong)安裝(zhuang)時(shi)進入管道的水(shui)(shui)。排水(shui)(shui)器的排水(shui)(shui)管也可作修理(li)時(shi)吹掃管道和(he)置換通氣之用。

4. 絕緣法(fa)蘭

  在(zai)管道的(de)某些位置(zhi)上需要安(an)(an)裝絕(jue)(jue)緣(yuan)法蘭(lan)，以切(qie)斷陰極保護(hu)電(dian)流，防止電(dian)流的(de)流失(shi)及對(dui)非保護(hu)金屬構筑(zhu)物的(de)干擾。原則上絕(jue)(jue)緣(yuan)法蘭(lan)應安(an)(an)裝在(zai)以下部位：

  ①. 管道與(yu)站、庫的連(lian)接(jie)處(chu)。

  ②. 管道(dao)與設備(bei)的分(fen)界(jie)處。

  ③. 支管(guan)與(yu)干管(guan)連(lian)接處。

  ④. 有防腐覆(fu)蓋層(ceng)管(guan)段與裸管(guan)道的連接(jie)處。

  ⑤. 管道大(da)型穿、跨(kua)越段的(de)兩端(duan)。

  ⑥. 新舊管道、不同(tong)材質(zhi)管道的(de)連接(jie)處。

  ⑦. 對(dui)于雜散電流干擾(rao)段，也可采(cai)用(yong)絕緣法(fa)蘭減輕干擾(rao)。

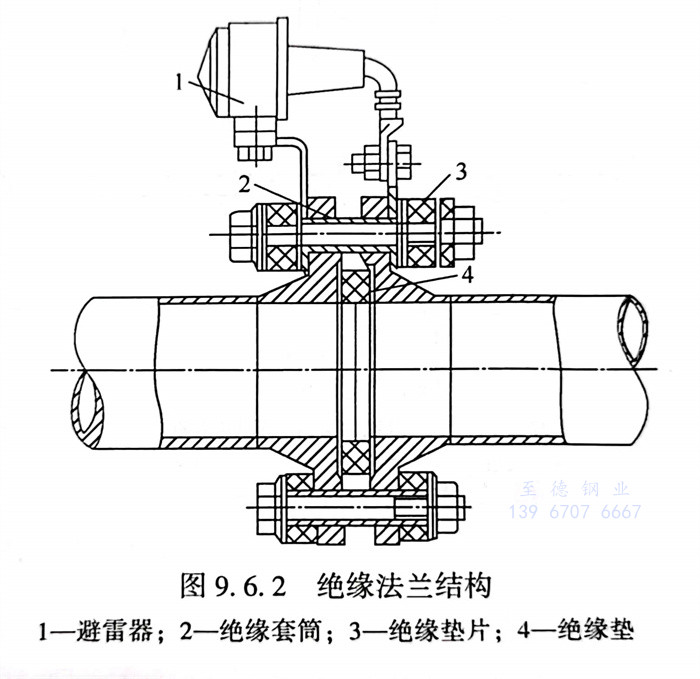

  絕(jue)緣(yuan)(yuan)法(fa)蘭(lan)結構如圖9.6.2所示，在兩片法(fa)蘭(lan)盤中墊(dian)以絕(jue)緣(yuan)(yuan)墊(dian)片，螺栓上套有(you)絕(jue)緣(yuan)(yuan)套管，螺栓兩頭用絕(jue)緣(yuan)(yuan)墊(dian)圈(quan)隔開(kai)，以保證法(fa)蘭(lan)兩側相互絕(jue)緣(yuan)(yuan)。

5. 通球清(qing)管器

  燃(ran)(ran)氣管(guan)(guan)(guan)(guan)(guan)道(dao)施工中大(da)氣環境會使鋼管(guan)(guan)(guan)(guan)(guan)內壁生(sheng)銹，并難免有一些焊渣、泥土(tu)、石(shi)塊、雜物(wu)等(deng)退落在管(guan)(guan)(guan)(guan)(guan)道(dao)內，一些雨水(shui)或(huo)(huo)地下水(shui)也(ye)會流入管(guan)(guan)(guan)(guan)(guan)內，可能引起(qi)管(guan)(guan)(guan)(guan)(guan)道(dao)內壁的(de)(de)(de)腐(fu)蝕(shi)，增大(da)管(guan)(guan)(guan)(guan)(guan)壁租(zu)糙度(du)，大(da)量水(shui)、泥土(tu)、磚石(shi)與腐(fu)蝕(shi)產物(wu)的(de)(de)(de)聚積，還會局部堵塞或(huo)(huo)縮小管(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)交通截面，為(wei)(wei)解(jie)決以上(shang)間(jian)題，進行管(guan)(guan)(guan)(guan)(guan)道(dao)內壁的(de)(de)(de)清(qing)掃(sao)是(shi)十(shi)分必要的(de)(de)(de)，通球掃(sao)續是(shi)管(guan)(guan)(guan)(guan)(guan)道(dao)施工和生(sheng)產管(guan)(guan)(guan)(guan)(guan)理的(de)(de)(de)重要措施，清(qing)管(guan)(guan)(guan)(guan)(guan)的(de)(de)(de)基本目的(de)(de)(de)為(wei)(wei)：保(bao)護管(guan)(guan)(guan)(guan)(guan)道(dao)，使它免遭燃(ran)(ran)氣中有害成(cheng)分的(de)(de)(de)腐(fu)姓(xing)，延長使用(yong)壽命，改(gai)善管(guan)(guan)(guan)(guan)(guan)槽內部的(de)(de)(de)光(guang)潔度(du)，減少(shao)摩阻，提高管(guan)(guan)(guan)(guan)(guan)道(dao)輸送(song)效率，保(bao)證燃(ran)(ran)氣的(de)(de)(de)純(chun)度(du)。

  清管(guan)(guan)(guan)器(qi)的具體(ti)型式很多，從結構特(te)征上可(ke)區分為清管(guan)(guan)(guan)球、皮碗清管(guan)(guan)(guan)器(qi)和(he)(he)塑(su)料清管(guan)(guan)(guan)器(qi)3類。任何(he)清管(guan)(guan)(guan)器(qi)都要求(qiu)具有可(ke)靠的通過性(xing)能（通過彎頭、三通和(he)(he)管(guan)(guan)(guan)道(dao)變形(xing)的能力），足夠的機械強度(du)和(he)(he)良好的清管(guan)(guan)(guan)效(xiao)果(guo)。

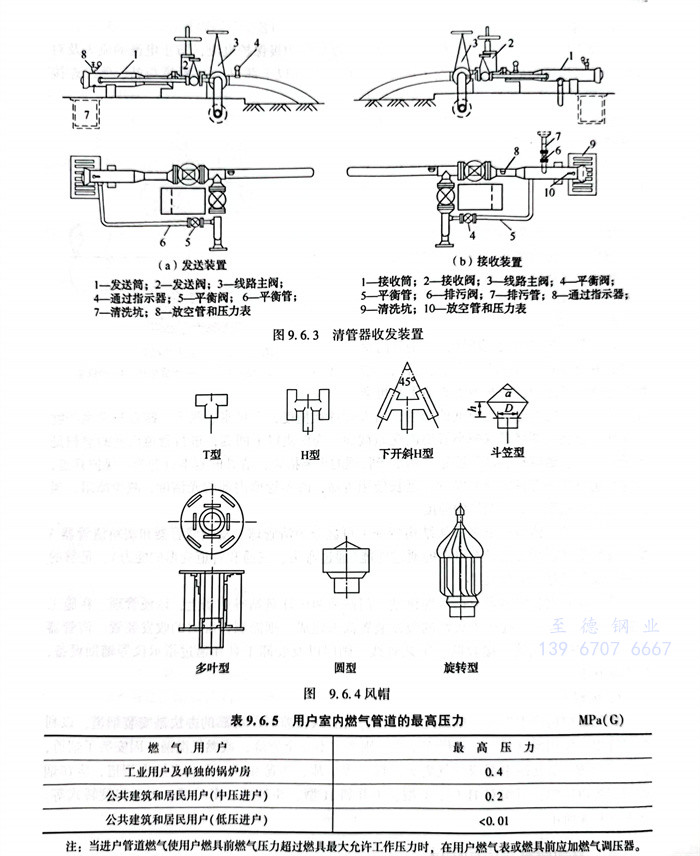

  清管(guan)器收(shou)發(fa)裝(zhuang)置多附設在壓縮機站(zhan)、門站(zhan)和調壓計量站(zhan)等(deng)站(zhan)場上(shang)，以(yi)便(bian)管(guan)理。在施(shi)工(gong)中需要通球掃線(xian)時，往往永久性的收(shou)發(fa)裝(zhuang)置尚未建成，則(ze)需制作臨時的收(shou)發(fa)裝(zhuang)置。清管(guan)器收(shou)發(fa)裝(zhuang)置包括發(fa)送筒、接(jie)收(shou)筒、工(gong)藝管(guan)線(xian)、閥門以(yi)及(ji)裝(zhuang)卸工(gong)具和通過指示儀(yi)等(deng)輔助設備，見(jian)圖9.6.3。

6. 風帽

  燃(ran)(ran)(ran)氣(qi)(qi)燃(ran)(ran)(ran)燒后產生煙(yan)氣(qi)(qi)，排放過多，且房間通風較差時(shi)，可(ke)靠的辦(ban)法是安裝(zhuang)煙(yan)道(dao)，以利煙(yan)氣(qi)(qi)排出。使用燃(ran)(ran)(ran)具時(shi)，一(yi)旦(dan)操作不(bu)當，則產生不(bu)完全燃(ran)(ran)(ran)燒，或(huo)燃(ran)(ran)(ran)氣(qi)(qi)泄漏，因(yin)安裝(zhuang)了煙(yan)道(dao)，就可(ke)以預(yu)防(fang)一(yi)氧化碳中(zhong)毒或(huo)燃(ran)(ran)(ran)氣(qi)(qi)著火、爆炸等事故、為避(bi)免風、雨、雪進人煙(yan)道(dao)，應在煙(yan)道(dao)頂端裝(zhuang)設風帽，風帽有H型(xing)(xing)、T型(xing)(xing)、下開斜H型(xing)(xing)、斗笠型(xing)(xing)、多葉型(xing)(xing)、圓型(xing)(xing)和旋轉式等。如圖(tu)9.6.4所(suo)示。
