工程應用(yong)：某球罐的(de)配管設(she)計

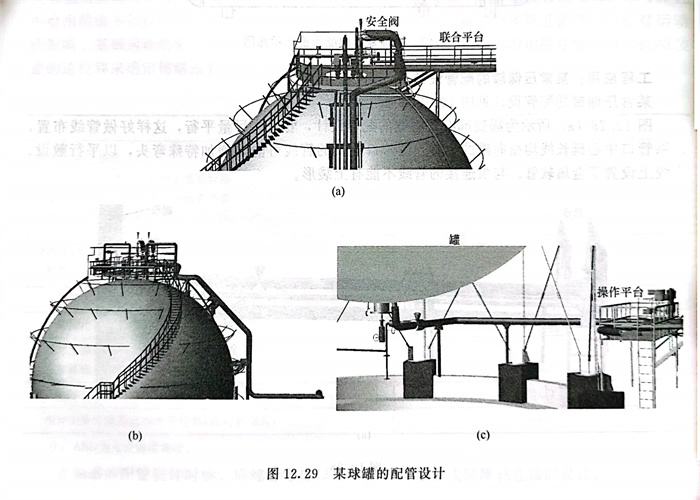

  某壓力球罐的配(pei)管(guan)設計見(jian)圖12.29。

  如圖12.29（a）所示(shi)，安全(quan)閥設(she)置在頂(ding)平臺，以(yi)便于維修和(he)操作。球(qiu)罐頂(ding)部平臺保證2.2m凈空高(gao)度。

  如圖12.29（b）所示(shi)，罐頂部管(guan)線在罐壁(bi)上門型(xing)架支撐。消防管(guan)線總(zong)管(guan)及環線宜平行于球罐面成弧線形布置設計。

  如圖12.29（c）所示(shi)，罐(guan)底(di)部(bu)管(guan)線的(de)支(zhi)撐應具有一定的(de)柔性。

工程應用(yong)：某球罐不好的配管(guan)設(she)計

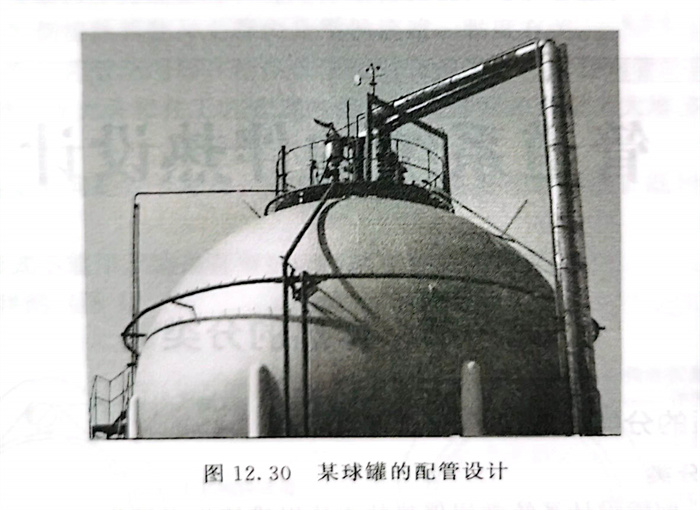

  見圖12.30，某球(qiu)罐頂部連接管線均(jun)沒(mei)有(you)平行(xing)于球(qiu)罐面(mian)成弧線形(xing)布置(zhi)設計，管線支(zhi)撐(cheng)失(shi)穩。
