①. 泵出口管道上的異徑管(guan)應靠近泵(beng)的出口。

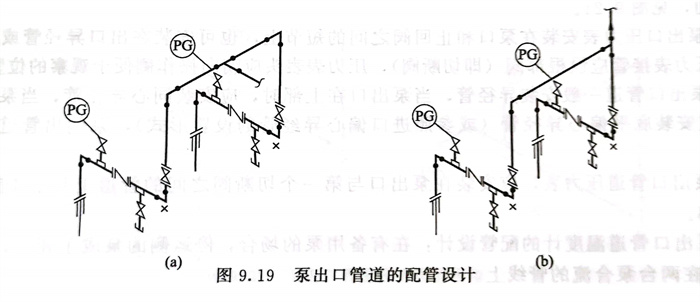

  ②. 泵的出口管道應有一定柔性,特別是在高溫、高壓條件下,需經過應力分析,根據應力的大小來確定管道的幾何形狀。如圖9.19所示,左圖出口管道對稱布置,增加了管道的柔性,并使互為備用的兩臺泵的熱應力大體相等,但增加了少量管子和彎(wan)頭,略微增加一些壓力損失和投資。在熱介質的管道中,存在著兩臺泵運行狀態不同,一臺運轉,一臺備用,備用側溫度較低,往往使熱應力分析有問題。

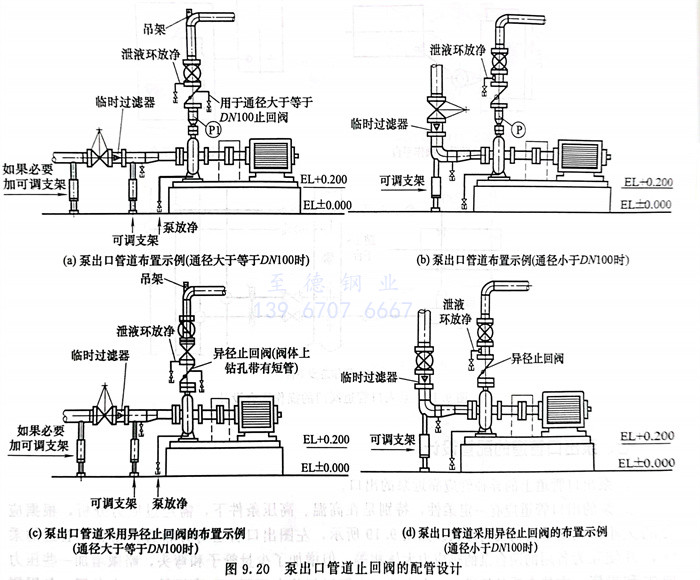

  ③. 為防止(zhi)(zhi)(zhi)(zhi)泵(beng)(beng)(beng)的(de)(de)流(liu)(liu)體(ti)倒(dao)流(liu)(liu)引起泵(beng)(beng)(beng)的(de)(de)葉輪倒(dao)轉,泵(beng)(beng)(beng)出(chu)(chu)口(kou)宜裝(zhuang)(zhuang)有止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)。升(sheng)降式(shi)(shi)(shi)止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)應(ying)安(an)裝(zhuang)(zhuang)在水(shui)平(ping)管(guan)道(dao)上(shang)(shang)(shang)(shang);立式(shi)(shi)(shi)升(sheng)降式(shi)(shi)(shi)止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)可裝(zhuang)(zhuang)在管(guan)內介(jie)質(zhi)自下而(er)上(shang)(shang)(shang)(shang)流(liu)(liu)動(dong)的(de)(de)垂(chui)直管(guan)道(dao)上(shang)(shang)(shang)(shang);旋啟式(shi)(shi)(shi)止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)、旋啟對(dui)夾式(shi)(shi)(shi)止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)優先安(an)裝(zhuang)(zhuang)在水(shui)平(ping)管(guan)道(dao)上(shang)(shang)(shang)(shang),也可安(an)裝(zhuang)(zhuang)在介(jie)質(zhi)從下往上(shang)(shang)(shang)(shang)流(liu)(liu)動(dong)的(de)(de)垂(chui)直管(guan)道(dao)上(shang)(shang)(shang)(shang);雙(shuang)板彈簧對(dui)夾式(shi)(shi)(shi)止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)可安(an)裝(zhuang)(zhuang)在水(shui)平(ping)或垂(chui)直管(guan)道(dao)上(shang)(shang)(shang)(shang),流(liu)(liu)體(ti)方(fang)向一般應(ying)自下而(er)上(shang)(shang)(shang)(shang),但在閥(fa)(fa)(fa)(fa)門結(jie)構允(yun)許時也可自上(shang)(shang)(shang)(shang)而(er)下。要注意在安(an)裝(zhuang)(zhuang)對(dui)夾式(shi)(shi)(shi)止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)時,出(chu)(chu)口(kou)方(fang)向必(bi)須設(she)短管(guan),不能與(yu)切(qie)斷閥(fa)(fa)(fa)(fa)直接(jie)連(lian)接(jie)。當泵(beng)(beng)(beng)的(de)(de)出(chu)(chu)口(kou)管(guan)道(dao)垂(chui)直向上(shang)(shang)(shang)(shang)時,應(ying)根據需(xu)要在止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)出(chu)(chu)口(kou)側管(guan)道(dao)(或止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)蓋上(shang)(shang)(shang)(shang)鉆孔)安(an)裝(zhuang)(zhuang)放凈(jing)閥(fa)(fa)(fa)(fa),亦(yi)可在止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa)出(chu)(chu)口(kou)法蘭所夾的(de)(de)排(pai)液環的(de)(de)接(jie)口(kou)安(an)裝(zhuang)(zhuang)放凈(jing)閥(fa)(fa)(fa)(fa),如(ru)圖(tu)9.20(a)、(b)所示。為降低(di)泵(beng)(beng)(beng)出(chu)(chu)口(kou)切(qie)斷閥(fa)(fa)(fa)(fa)高度可采用異(yi)徑止(zhi)(zhi)(zhi)(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)(fa),如(ru)圖(tu)9.20(c)、(d)所示。

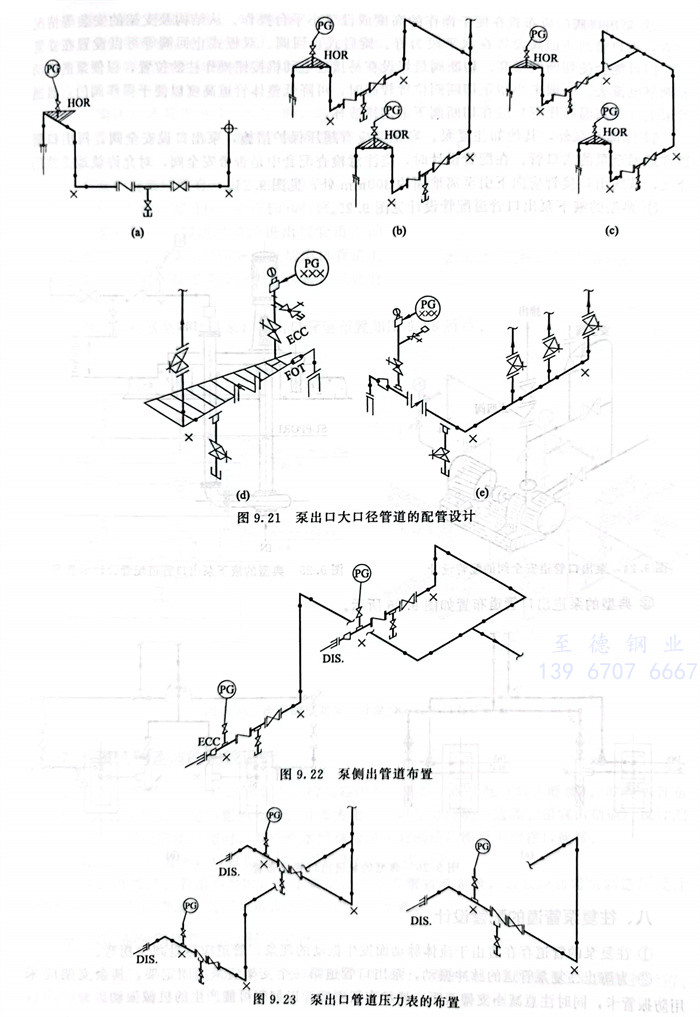

  ④. 對于(yu)大(da)口徑頂(ding)出泵的(de)出口管道,為了便于(yu)閥(fa)(fa)門操(cao)作和支撐,必要(yao)時設置合適的(de)平臺以操(cao)作閥(fa)(fa)門,見圖9.21。


  ⑤. 泵(beng)出(chu)口壓力表(biao)安(an)裝在泵(beng)口和止回(hui)(hui)閥(fa)之(zhi)間(jian)的短節上,也可安(an)裝在出(chu)口異(yi)徑管或異(yi)徑止回(hui)(hui)閥(fa)上。壓力表(biao)接管應設根部閥(fa)(即切斷(duan)閥(fa)),壓力表(biao)表(biao)頭應朝向操作側便于觀(guan)察的位置。


  ⑥. 泵(beng)出口管道一(yi)般安(an)裝(zhuang)異徑管,當泵(beng)出口在(zai)(zai)上部(bu)時,應安(an)裝(zhuang)同(tong)心異徑管,當泵(beng)出口在(zai)(zai)側面(mian)時,宜(yi)安(an)裝(zhuang)底平偏心異徑管(或參照(zhao)進口偏心異經管的設置(zhi)形式),泵(beng)側出管道的布置(zhi)見圖9.22。


  ⑦. 泵(beng)出口管道壓力表,應(ying)安(an)裝(zhuang)在泵(beng)出口與第一個切(qie)斷閥之(zhi)(zhi)間的管道上(shang)且易于觀察之(zhi)(zhi)處(chu),見圖(tu)9.23。




  ⑧. 泵(beng)(beng)出口管道溫度計(ji)的(de)(de)配(pei)管設計(ji):在有備用泵(beng)(beng)的(de)(de)場合(he),停運側的(de)(de)泵(beng)(beng)成了死區,因(yin)此溫度計(ji)應安裝在兩臺泵(beng)(beng)合(he)流的(de)(de)管線上(shang)。


  ⑨. 泵出口閥(fa)門(men)應布(bu)置在(zai)(zai)便(bian)于操作的(de)高度或(huo)設(she)置小(xiao)平臺操作。從結(jie)構(gou)及支架(jia)的(de)安裝(zhuang)等(deng)(deng)情況(kuang)來看,出口管(guan)的(de)止回(hui)閥(fa)設(she)置在(zai)(zai)水平段為好。旋啟式(shi)(shi)止回(hui)閥(fa)、雙板式(shi)(shi)止回(hui)閥(fa)等(deng)(deng)可(ke)以設(she)置在(zai)(zai)立(li)管(guan)上,但可(ke)能會(hui)使切斷(duan)(duan)閥(fa)增高。切斷(duan)(duan)閥(fa)最好設(she)在(zai)(zai)易接近電(dian)動(dong)機按鈕(niu)操作柱的(de)位置,以便(bian)泵的(de)啟動(dong)和觀察電(dian)流表。一般中小(xiao)型泵切斷(duan)(duan)閥(fa)位置較高時,可(ke)降(jiang)低(di)整體管(guan)道(dao)(dao)高度以便(bian)于操作閥(fa)門(men)。普通管(guan)道(dao)(dao)上(非(fei)高溫高壓等(deng)(deng))應在(zai)(zai)切斷(duan)(duan)閥(fa)下采用排液環。

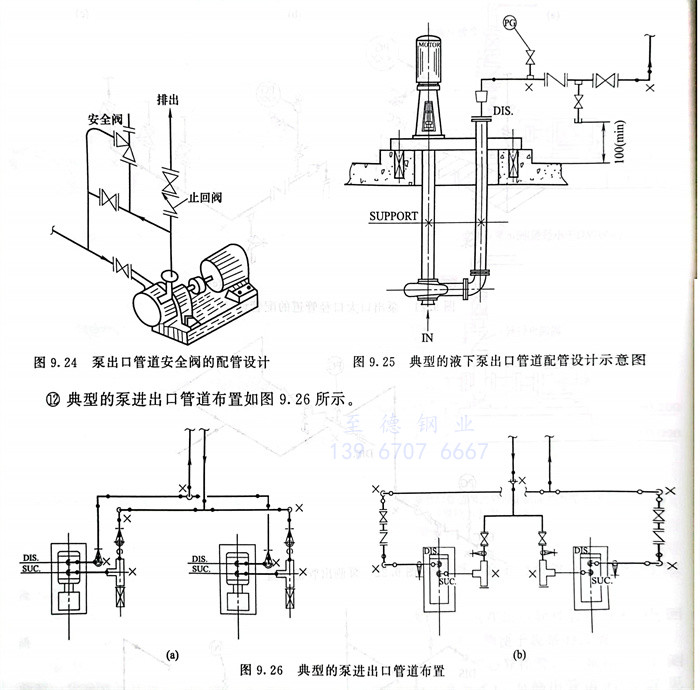

  ⑩. 除(chu)離心泵外,其他如往(wang)復泵、容(rong)積泵應有超壓保護措施,泵出(chu)(chu)口(kou)設(she)安全閥(fa),閥(fa)出(chu)(chu)口(kou)管(guan)道(dao)宜返回至(zhi)泵的入口(kou)管(guan)。在配管(guan)設(she)計時,應注(zhu)意檢查配套(tao)中是否(fou)帶安全閥(fa),對允許就地(di)排放的介質(zhi),該閥(fa)出(chu)(chu)口(kou)接管(guan)應向下引(yin)至(zhi)離地(di)面約300mm處,見圖9.24。


  ?. 典型的液下泵出口(kou)管道配管設計見圖9.25。


  ?. 典型的(de)泵進(jin)出(chu)口管道(dao)布置如圖9.26所(suo)示。
