①. 不銹鋼取樣(yang)管(guan)引(yin)出(chu)位置按下列原則確定。
a. 不(bu)銹(xiu)鋼取樣管應避免設在與振動設備直接連接的不銹(xiu)鋼管(guan)道(dao)上，如果難以避免，應采取減振措施。
b. 氣體取樣(yang)管(guan)引出(chu)位置如(ru)下：
i. 在(zai)水平管(guan)(guan)段上，取樣(yang)管(guan)(guan)一(yi)般(ban)從管(guan)(guan)道上方引出(chu)。
ii. 在垂直(zhi)管段上，當(dang)氣(qi)體(ti)自下而上流動，取樣(yang)管應從垂直(zhi)管斜上45°夾角引(yin)出，當(dang)氣(qi)體(ti)自上而下流動，取樣(yang)管從垂直(zhi)管上水平開設(she)。
c. 液體取(qu)樣管引出(chu)位置如(ru)下。
i. 在水平管段上，對于壓力管道，如無粒狀或粉狀顆粒，不銹(xiu)鋼取樣管可以從管道側面或頂部引出。對于自流管道，不含粉狀催化劑或粒狀顆粒，取樣管應從管下部引出；含有固體顆粒的液體管道的取樣口應設在管道的側面。
ii. 在垂(chui)直管(guan)(guan)段上(shang)，對(dui)于壓(ya)力管(guan)(guan)道(dao)，取(qu)樣(yang)管(guan)(guan)可以(yi)從管(guan)(guan)道(dao)側面(mian)引出。對(dui)自(zi)流管(guan)(guan)道(dao)，不能接取(qu)樣(yang)管(guan)(guan)。
d. 含有固體(ti)顆粒的氣體(ti)管(guan)道上的取(qu)樣口，應設在立管(guan)上，并將取(qu)樣管(guan)伸入管(guan)道中(zhong)心。
②. 取樣(yang)管道設計應符合下列要求(qiu)。
a. 取樣(yang)口的位置，應使采集的樣(yang)品具(ju)有(you)代表性，取樣(yang)系統(tong)的管道布置應避(bi)免(mian)死(si)角或袋(dai)形管。
b. 有毒(du)氣體取(qu)樣時，凡設(she)有人(ren)身防(fang)護箱的(de)，其放空(kong)管應高出附(fu)近建(jian)筑(zhu)物平臺(tai)2m以上。
c. 取樣閥應(ying)裝在(zai)便于操作的(de)地方，設(she)備或管(guan)(guan)道與取樣閥之(zhi)間的(de)管(guan)(guan)段(duan)應(ying)盡量短(duan)。
d. 極(ji)度危害和高(gao)度危害的介質應采取(qu)密閉循環系統取(qu)樣(yang)。
e. 樣(yang)品出口管端與漏(lou)斗(dou)、地面(mian)或平臺之間，應有安(an)放取樣(yang)器皿(min)的空(kong)間。
f. 取樣口不宜設在有振動的管道上。
介(jie)質溫(wen)度高(gao)(gao)于或等于60℃的取樣管道應予保溫(wen)；高(gao)(gao)凝固點、高(gao)(gao)黏度的管道應予保溫(wen)或伴熱(re)，或設蒸汽吹(chui)掃(sao)；液化烴(jing)取樣管應予保溫(wen)，以防結霜(shuang)。
③. 取樣閥門的設(she)置。
a. 取(qu)樣(yang)點靠近設備或管道根部的(de)閥(fa)門，一(yi)般選用(yong)DN20的(de)切斷閥(fa)。
b.需要頻繁取(qu)樣的(de)點，且介質(zhi)具有毒(du)、易燃、易爆(bao)及(ji)強腐蝕性(xing)，公稱(cheng)壓力大于(yu)(yu)或等(deng)(deng)于(yu)(yu)1.0MPa時(shi)，以(yi)及(ji)一(yi)般介質(zhi)公稱(cheng)壓力大于(yu)(yu)或等(deng)(deng)于(yu)(yu)4.0MPa時(shi)，取(qu)樣管上除(chu)根部閥(fa)外(wai)，在取(qu)樣閥(fa)的(de)上游應再(zai)加一(yi)個切(qie)斷閥(fa)。不經常取(qu)樣的(de)點或不屬于(yu)(yu)上述(shu)范圍的(de)可設一(yi)個切(qie)斷閥(fa)。

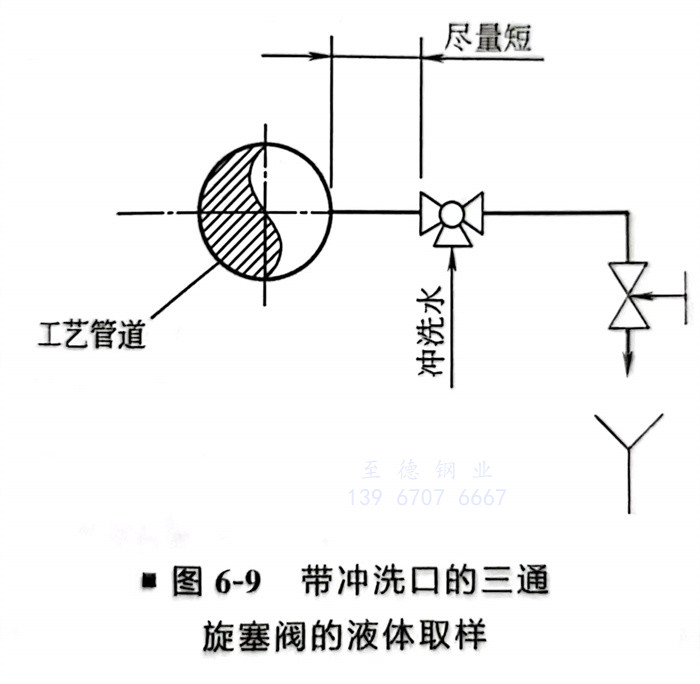

c．通(tong)常取(qu)樣閥(fa)宜選用DN10或(huo)(huo)DN15的針形(xing)閥(fa)，對于黏稠物料或(huo)(huo)易(yi)結晶物料，可按其(qi)性質選用帶沖洗(xi)的取(qu)樣專用閥(fa)門或(huo)(huo)三通(tong)旋塞閥(fa)（圖6-9）。
④. 典型取樣配管。

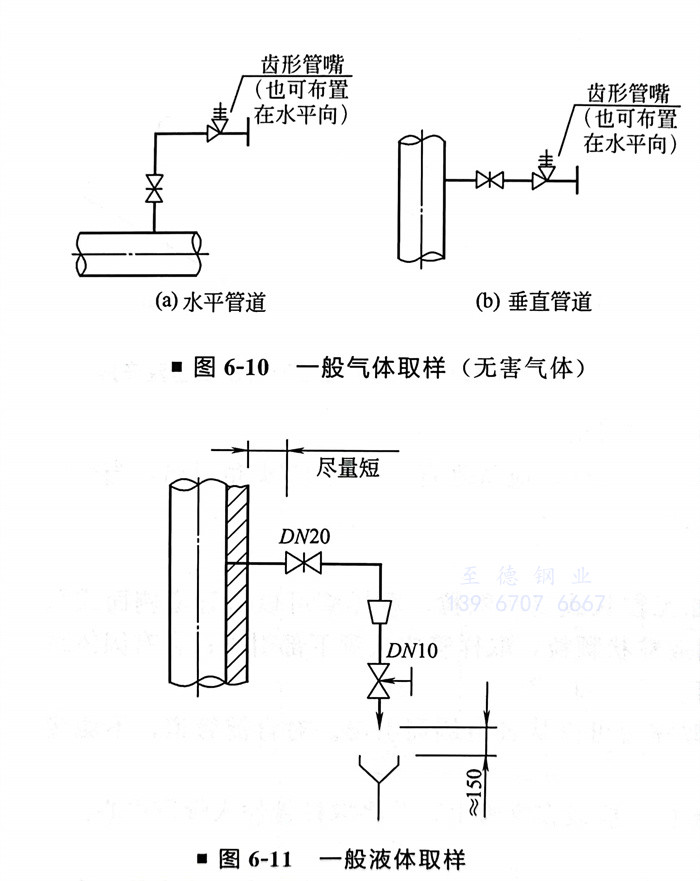

a. 一般氣體（無害(hai)氣體）采用球膽取樣時，取樣閥出口應帶有(you)齒形管(guan)嘴（圖6-10）。
b. 一(yi)般液體取樣，在取樣閥(fa)下應設有漏斗(dou)，管端與(yu)漏斗(dou)的(de)距(ju)離(li)約150mm。不允許(xu)直接(jie)排放的(de)介(jie)質可改用收集桶（圖(tu)6-11）。
c. 對于需要(yao)(yao)隔離空氣取(qu)樣(yang)的介質(zhi)，應按照工藝要(yao)(yao)求設取(qu)樣(yang)管，如(ru)采(cai)用(yong)密閉取(qu)樣(yang)器或經(jing)氮氣置換的鋼(gang)瓶取(qu)樣(yang)等措施。

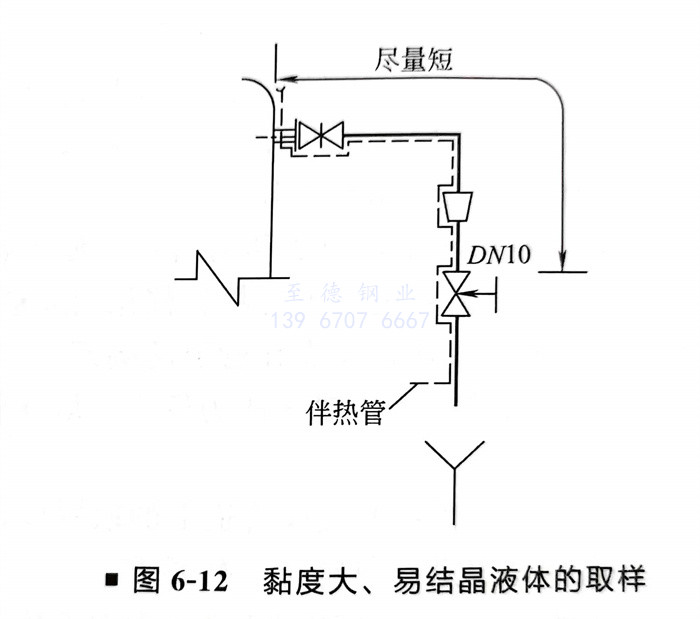

d. 對黏度大、易(yi)結晶(jing)液體的取樣(yang)管(guan)，必要(yao)時設(she)置伴熱(re)管(guan)（圖(tu)6-12）。

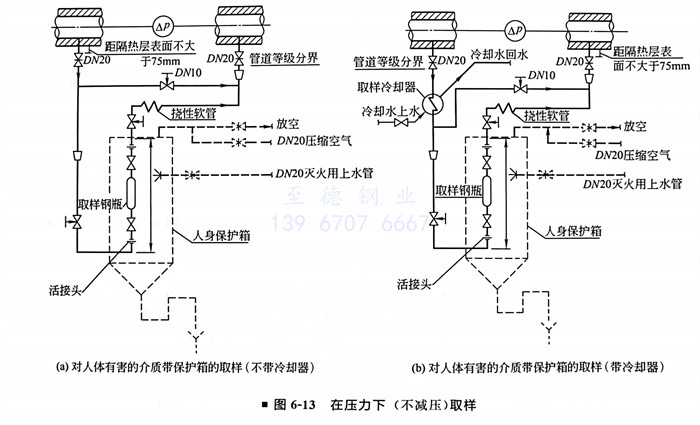

e. 對人體(ti)有(you)(you)害有(you)(you)毒的或(huo)易(yi)燃易(yi)爆(bao)的危(wei)險介(jie)質在壓力下（不減壓）取(qu)樣時，應采取(qu)鋼瓶(ping)取(qu)樣，同(tong)時還應設(she)置人身保護箱(xiang)或(huo)其他防護措施（圖6-13）。
f. 真空介質取樣要(yao)設置(zhi)破(po)真空設施。

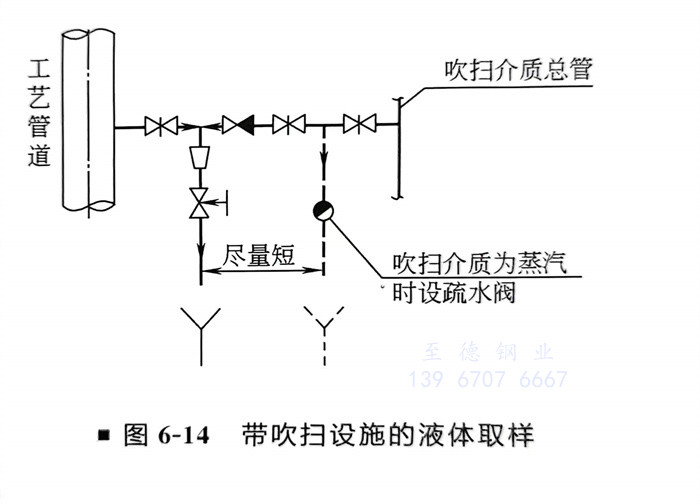

g. 部分(fen)取樣(yang)點帶有(you)蒸汽吹掃（圖(tu)6-14）。

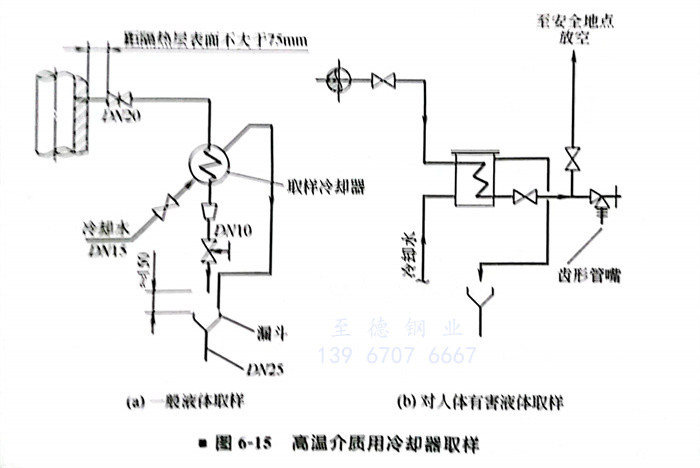

h. 高溫(wen)介(jie)質取(qu)樣要設置取(qu)樣冷(leng)(leng)卻(que)器。減壓后為常溫(wen)的(de)氣體管道可不設取(qu)樣冷(leng)(leng)卻(que)器（圖6-15）。
i. 取樣(yang)冷卻器(qi)的配(pei)管(guan)應(ying)便于冷卻器(qi)的清理(li)。應(ying)設有漏(lou)斗將水(shui)排入下水(shui)道。對人體有害的氣體取樣(yang)應(ying)在冷卻器(qi)后(hou)增加放空(kong)管(guan)。
ii. 取樣冷卻器應固定在合適的構件(jian)上，且不影響通行，便于操作(zuo)及(ji)維(wei)修(xiu)。
