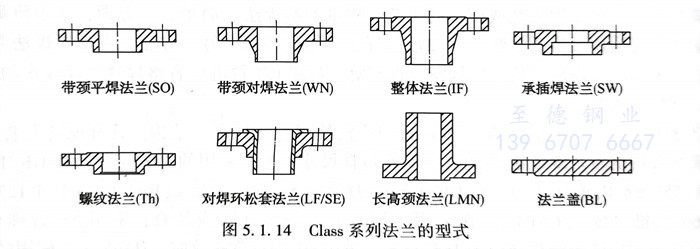

1. HG美洲（CLASS）系列法蘭的型式見圖(tu)5.1.14。

2. 公(gong)稱(cheng)壓(ya)力和適用的(de)鋼管(guan)外徑系列

  鋼制管法蘭（Class系列）部分的編制以ASMEB16.5和ASME B16.47（大直徑）為依據，直徑在DN15～DN600時，公稱壓力設Class150、Class300、Class600、Class900、Class1500、Class2500等6個等級，直徑在DN650～DN1500時，公稱壓力范圍定為Class150、Class300、Class600、Class900等4個等級。

3. 法蘭的類型

  本標準(zhun)包括(kuo)的法(fa)(fa)(fa)蘭(lan)(lan)(lan)類型(xing)有帶頸平焊(han)(han)法(fa)(fa)(fa)蘭(lan)(lan)(lan)、帶頸對(dui)焊(han)(han)法(fa)(fa)(fa)蘭(lan)(lan)(lan)、整(zheng)體法(fa)(fa)(fa)蘭(lan)(lan)(lan)、長高頸法(fa)(fa)(fa)蘭(lan)(lan)(lan)、承插焊(han)(han)法(fa)(fa)(fa)蘭(lan)(lan)(lan)、螺(luo)紋法(fa)(fa)(fa)蘭(lan)(lan)(lan)、對(dui)焊(han)(han)環(huan)松套(tao)法(fa)(fa)(fa)蘭(lan)(lan)(lan)、法(fa)(fa)(fa)蘭(lan)(lan)(lan)蓋、孔(kong)板法(fa)(fa)(fa)蘭(lan)(lan)(lan)以(yi)及夾(jia)套(tao)法(fa)(fa)(fa)蘭(lan)(lan)(lan)共計10種。

  ①. 長高頸法蘭（LWN）

    長高(gao)頸(jing)(jing)法(fa)(fa)蘭(lan)其實是(shi)帶頸(jing)(jing)對(dui)焊(han)法(fa)(fa)蘭(lan)的一種擴展型(xing)式。法(fa)(fa)蘭(lan)頸(jing)(jing)部(bu)為直筒形，頸(jing)(jing)部(bu)高(gao)度取(qu)229mm［DN100或305mm（＞DN100）］。法(fa)(fa)蘭(lan)頸(jing)(jing)端(duan)部(bu)不加(jia)(jia)工坡(po)口，坡(po)口的加(jia)(jia)工可參照本標準相關要(yao)求與用戶協商確(que)定。長高(gao)頸(jing)(jing)法(fa)(fa)蘭(lan)在(zai)Class系(xi)列管(guan)法(fa)(fa)蘭(lan)中經常使用，在(zai)公(gong)稱(cheng)尺(chi)寸小于或等于DN50的管(guan)法(fa)(fa)蘭(lan)與筒體配合時(shi)，采用長高(gao)頸(jing)(jing)法(fa)(fa)蘭(lan)也可避免法(fa)(fa)蘭(lan)頸(jing)(jing)端(duan)部(bu)壁(bi)厚(hou)太薄引起焊(han)接困難。

  ②. 孔板管法蘭

   孔板(ban)(ban)管法(fa)蘭(lan)是參照美國(guo)ASME B16.36為依(yi)據(ju)的法(fa)蘭(lan)型式。孔板(ban)(ban)管法(fa)蘭(lan)與孔板(ban)(ban)配合，用于(yu)測(ce)定管內流(liu)體速度，廣(guang)泛用于(yu)配管工程中(zhong)。孔板(ban)(ban)法(fa)蘭(lan)的適(shi)用公稱壓力和(he)公稱尺寸范圍(wei)參考(kao)ASME B16.36，定為Class150～Class2500和(he)DN25～DN60。密封面(mian)(mian)型式有凸面(mian)(mian)和(he)環(huan)連接(jie)面(mian)(mian)兩種，測(ce)壓孔型式有NPY管螺紋連接(jie)和(he)承插焊連接(jie)。

  ③. 夾套管(guan)法(fa)蘭

  夾(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)(fa)蘭(lan)是石油(you)化工配管(guan)(guan)工程(cheng)中經常使(shi)(shi)用的(de)(de)一種(zhong)法(fa)(fa)(fa)蘭(lan)結構型(xing)(xing)式。主要用于(yu)夾(jia)(jia)套(tao)管(guan)(guan)的(de)(de)管(guan)(guan)道連(lian)接(jie)，夾(jia)(jia)套(tao)管(guan)(guan)內(nei)的(de)(de)蒸汽等介質對(dui)內(nei)管(guan)(guan)介質進行加熱(re)。夾(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)(fa)蘭(lan)的(de)(de)適用公(gong)稱(cheng)壓力和(he)公(gong)稱(cheng)尺寸(cun)范圍參照了(le)SH/T 3040，并結合工程(cheng)實際使(shi)(shi)用經驗(yan)，定(ding)(ding)為Class150和(he)Class300，DN15x40～DN350×450，夾(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)(fa)蘭(lan)的(de)(de)連(lian)接(jie)型(xing)(xing)式有帶(dai)頸(jing)平焊夾(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)(fa)蘭(lan)和(he)帶(dai)頸(jing)對(dui)焊夾(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)(fa)蘭(lan)兩種(zhong)，密封面(mian)(mian)型(xing)(xing)式有突(tu)面(mian)(mian)、凹面(mian)(mian)／凸面(mian)(mian)、榫面(mian)(mian)／槽面(mian)(mian)和(he)環連(lian)接(jie)面(mian)(mian)四種(zhong)。夾(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)(fa)蘭(lan)的(de)(de)壓力額定(ding)(ding)值按內(nei)管(guan)(guan)所承受的(de)(de)壓力確定(ding)(ding)。

  ④. 大(da)直徑管法蘭

  大(da)直徑管法蘭(lan)(lan)(lan)基本(ben)按ASME B16.47。美國于1990年將API 605以及MSS SP-44兩套以大(da)口徑為主(zhu)的(de)管法蘭(lan)(lan)(lan)標準合(he)(he)并，建立了ASME B16.47，內有A、B兩個系列(lie)(lie)，A為符(fu)合(he)(he)MSS SP-44標準，B系列(lie)(lie)為符(fu)合(he)(he)API 605標準，同時(shi)API 605《大(da)直徑碳鋼法蘭(lan)(lan)(lan)》被收回，被ASME B16.47-1996代替。GB/T 13402大(da)直徑法蘭(lan)(lan)(lan)將ASME B16.47的(de)B系列(lie)(lie)和A系列(lie)(lie)混(hun)合(he)(he)編(bian)制，易產生混(hun)淆，工(gong)程(cheng)設計時(shi)不宜采用(yong)。
