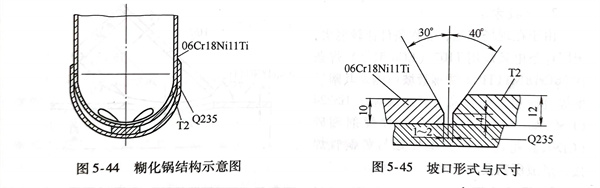

糊化鍋的結構示意圖如圖5-44所示。06Cr18Ni11Ti 不銹鋼板厚為10mm，純銅板厚為12mm，接頭緊貼在Q235碳鋼板的外襯上。采用埋弧焊時不需要焊劑墊。焊接坡口形式與尺寸如圖5-45所示。

  采用的焊接(jie)工(gong)藝(yi)：焊絲為(wei)T2，直(zhi)(zhi)徑為(wei)4mm，選用焊劑HJ431或(huo)HJ350。采用直(zhi)(zhi)流(liu)電源進行施焊。

施焊步驟：

   1. 清理(li)坡(po)口表面，去除表面氧(yang)化物和臟物；背面Q235鋼同樣要除銹和清除臟物；焊前用(yong)砂布擦去焊絲氧(yang)化物。

   2. 選(xuan)用(yong)較大熱輸人的焊(han)(han)接(jie)(jie)參數(shu)，以獲得較好的焊(han)(han)縫成形。其(qi)焊(han)(han)接(jie)(jie)參數(shu)為：焊(han)(han)接(jie)(jie)電(dian)(dian)流600～800A，電(dian)(dian)弧電(dian)(dian)壓42～46V，焊(han)(han)接(jie)(jie)速度(du)18～21.5m/h，送(song)絲速度(du)139m/h。

  焊(han)后先進(jin)行目視檢查，然后再進(jin)行無損檢測，未(wei)(wei)發現(xian)裂(lie)紋、未(wei)(wei)焊(han)透(tou)和未(wei)(wei)熔合缺陷，成功(gong)地焊(han)成了生產(chan)啤灑的(de)糊(hu)化鍋。

  施焊(han)前曾進(jin)行(xing)過工(gong)藝評定，對焊(han)接(jie)(jie)接(jie)(jie)頭進(jin)行(xing)了(le)力學性能試(shi)驗，焊(han)接(jie)(jie)接(jie)(jie)頭的(de)(de)抗(kang)拉(la)強度為（330～390／360）MPa，高于純(chun)銅(tong)抗(kang)拉(la)強度值（200MPa），冷彎角達(da)到(dao)120°仍未開(kai)裂(lie)，完全滿足了(le)圖樣的(de)(de)技術要(yao)求。通(tong)過金相觀察，看到(dao)靠近06Cr18Ni11Ti 不(bu)銹鋼一側(ce)的(de)(de)焊(han)接(jie)(jie)接(jie)(jie)頭組織，在(zai)金屬基體上分(fen)布(bu)著(zhu)大(da)量(liang)(liang)(liang)的(de)(de)枝(zhi)(zhi)狀晶(jing)，這些枝(zhi)(zhi)狀晶(jing)是(shi)由(you)熔點高于純(chun)銅(tong)的(de)(de)鐵(tie)、鎳、鉻等合(he)金元素(su)組成。這是(shi)由(you)于焊(han)接(jie)(jie)熔池從(cong)液態到(dao)固態轉變(bian)過程中(zhong)，因溶解(jie)度變(bian)小，在(zai)結晶(jing)時(shi)上述合(he)金元素(su)首先析出(chu)的(de)(de)緣(yuan)故。用電子(zi)探針測出(chu)枝(zhi)(zhi)狀晶(jing)主要(yao)化學成分(fen)的(de)(de)質量(liang)(liang)(liang)分(fen)數（％）為：Fe 55～66，Ni7～11，Cr 15～18，Cu 7～12，接(jie)(jie)近不(bu)銹鋼06Cr18Ni11Ti中(zhong)的(de)(de)含量(liang)(liang)(liang)。不(bu)銹鋼06Cr18Ni11Ti與焊(han)縫的(de)(de)熔合(he)處有一個(ge)明顯的(de)(de)界面，焊(han)縫側(ce)析出(chu)的(de)(de)枝(zhi)(zhi)狀晶(jing)較(jiao)為細(xi)小，分(fen)布(bu)也較(jiao)稀(xi)疏。
