一、建筑物的一般(ban)要求
1. 裝置內建筑物的類型
①. 生產廠(chang)房(fang)：包括各種需要在室內操作的廠(chang)房(fang)如泵房(fang)、壓縮機房(fang)及合(he)成纖維裝(zhuang)置的酯化聚合(he)廠(chang)房(fang)、抽絲(si)與后(hou)加工(gong)廠(chang)房(fang)等。
②. 控制室和(he)輔助(zhu)生產廠房：輔助(zhu)生產廠房包括變、配電室及(ji)化(hua)驗室、維修間、倉庫等(deng)。
③. 非生(sheng)產廠房：如辦(ban)公室(shi)、值班室(shi)、更(geng)衣室(shi)、浴(yu)室(shi)、廁所等。
2. 建筑統一模數
建筑物的跨(kua)度、柱距、層高等除有特(te)殊要(yao)求者外，一(yi)般可(ke)按照建筑統一(yi)模(mo)(mo)數(shu)(shu)設計，也可(ke)根(gen)據實際情況不按模(mo)(mo)數(shu)(shu)設計。常用模(mo)(mo)數(shu)(shu)如(ru)下。
①. 跨度：6.0m、7.5m、9.0m、10.5m、12.0m、15.0m、18.0m、21m
②. 柱距：4.0m、6.0m、9.0m、12.0m。鋼筋(jin)混凝土結構廠房柱距多用6m。
3. 廠(chang)房高度

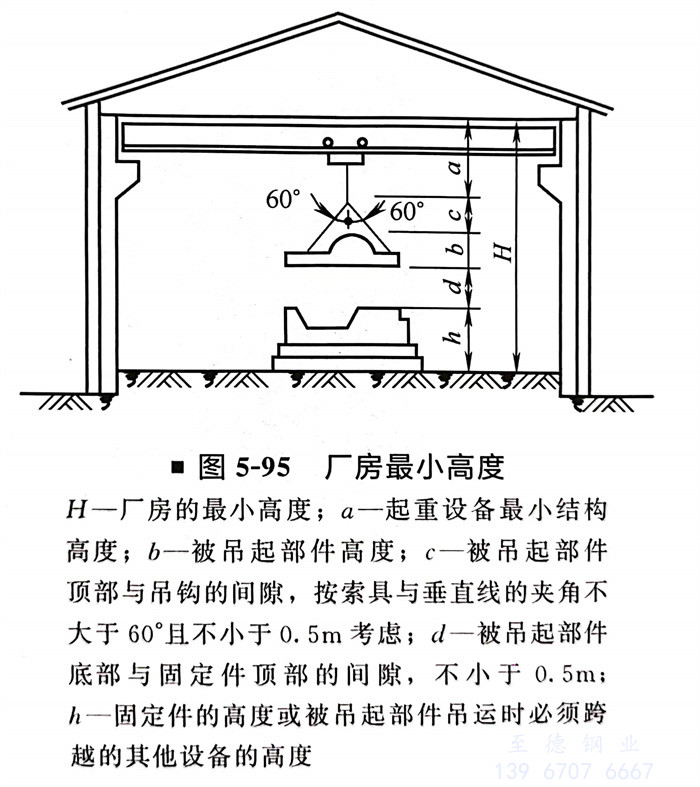

廠(chang)房(fang)高(gao)度主要根據(ju)設(she)備(bei)吊裝所需(xu)空間和設(she)備(bei)進、出口管道標高(gao)確定(ding)。對(dui)于有(you)固定(ding)式起重設(she)備(bei)廠(chang)房(fang)的高(gao)度H參照圖5-95。
4．廠(chang)房的門
①. 廠房(fang)出(chu)、入口(kou)應便于操作人員通行(xing)，并至少應有一個門(men)能使(shi)房(fang)內設備(bei)的(de)(de)最大檢修部件出(chu)入。但可(ke)不考慮安裝(zhuang)(zhuang)在房(fang)內的(de)(de)大型設備(bei)如容(rong)器(qi)的(de)(de)進出(chu)。一般此(ci)類設備(bei)是(shi)在吊裝(zhuang)(zhuang)以后(hou)再(zai)行(xing)砌墻封閉廠房(fang)的(de)(de)。
②. 檢修(xiu)時(shi)有(you)可能進入(ru)車輛(liang)時(shi)，門的寬度(du)和高度(du)應能使車輛(liang)方便地(di)通過。
③. 安(an)全(quan)疏散出(chu)口應(ying)向外開(kai)啟，有可燃介(jie)質設(she)備廠房的疏散出(chu)口不應(ying)少于(yu)(yu)兩個，但面積(ji)小于(yu)(yu)60㎡的乙B、丙類(lei)介(jie)質設(she)備廠房可只設(she)一個出(chu)口。
5. 吊裝孔的位置(zhi)
在(zai)兩(liang)層和兩(liang)層以上(shang)的(de)生產(chan)廠(chang)房內布置(zhi)設備時，應使廠(chang)房結(jie)構能夠滿足設備整體(ti)吊(diao)裝(zhuang)要求。并(bing)應按設備檢修(xiu)部件的(de)大(da)小設置(zhi)吊(diao)裝(zhuang)孔和通道。吊(diao)裝(zhuang)孔的(de)位置(zhi)應設在(zai)出入(ru)口附近或便于搬運的(de)地方。
6. 建筑(zhu)物內地面高度
一般室(shi)內地(di)面(mian)高(gao)出室(shi)外地(di)面(mian)不小于200mm。在有(you)可能產生易燃易爆氣體的裝置內控制室(shi)和變、配電(dian)室(shi)，室(shi)內地(di)面(mian)應比(bi)室(shi)外地(di)面(mian)高(gao)出600mm。
7. 建筑物的屋(wu)頂(ding)要求(qiu)
在(zai)(zai)辦公(gong)室或學習(xi)會議(yi)室需要(yao)在(zai)(zai)屋內頂板上安裝(zhuang)(zhuang)吊式電風扇(shan)時，屋面板的(de)(de)選用，應能(neng)適應安裝(zhuang)(zhuang)吊扇(shan)的(de)(de)要(yao)求(qiu)。經驗(yan)證明，如果(guo)在(zai)(zai)屋面板的(de)(de)選用時，沒有(you)注(zhu)意安裝(zhuang)(zhuang)吊扇(shan)的(de)(de)要(yao)求(qiu)，往往出現吊扇(shan)的(de)(de)位(wei)置(zhi)不(bu)(bu)恰當，不(bu)(bu)能(neng)設在(zai)(zai)合適位(wei)置(zhi)。
二(er)、建筑物的防(fang)火要求
①. 根(gen)據防火(huo)規范(fan)，同一(yi)房(fang)間內，布(bu)置有不同火(huo)災(zai)危(wei)險(xian)(xian)性(xing)類別的(de)(de)設備(bei)(bei)，房(fang)間的(de)(de)火(huo)災(zai)危(wei)險(xian)(xian)性(xing)類別按其(qi)中火(huo)災(zai)危(wei)險(xian)(xian)性(xing)類別最高的(de)(de)設備(bei)(bei)確定(ding)。但火(huo)災(zai)危(wei)險(xian)(xian)性(xing)大(da)的(de)(de)設備(bei)(bei)所占面積比例小(xiao)于5％，且發(fa)生事故時(shi)，不足(zu)以(yi)蔓延到其(qi)他部(bu)位或采取(qu)防火(huo)措施能(neng)防止火(huo)災(zai)蔓延時(shi)，可按火(huo)災(zai)危(wei)險(xian)(xian)性(xing)類別較低的(de)(de)設備(bei)(bei)確定(ding)。
②. 同一建筑物內，布置有不同火(huo)(huo)災(zai)危險性類別(bie)的房(fang)間(jian)，其中間(jian)隔墻應為(wei)防火(huo)(huo)墻。
③. 同一建(jian)筑物內，應將人員集中(zhong)的房間(jian)布置(zhi)在火災危險(xian)性較小的一端(duan)。
④. 甲、乙A類房間與(yu)可能(neng)產(chan)生火花的(de)(de)房間相鄰時，其(qi)門窗之(zhi)間的(de)(de)距離應按現行的(de)(de)《爆炸和火災危險環境電力(li)裝(zhuang)置(zhi)設計規范》的(de)(de)有關規定執行。
三、控制室的布置
控制室是裝(zhuang)置(zhi)的自動控制中(zhong)心(xin)，又是操作人(ren)員集(ji)中(zhong)之處(chu)，屬(shu)于(yu)重點保護建筑物。因此，在裝(zhuang)置(zhi)設(she)備(bei)布置(zhi)設(she)計中(zhong)對控制室的位(wei)置(zhi)與布置(zhi)要求(qiu)，必須給以足夠的重視。
1. 控制室(shi)的位置(zhi)
①. 全廠(chang)性控制室或聯合裝置的集中控制室應靠近主要工藝裝置，裝置內的控制室應靠近主要操作區。
②. 處(chu)理易燃(ran)、有毒、有粉(fen)塵或有腐蝕性介(jie)質的裝置，控(kong)制室宜設在本地區常(chang)年最小頻率(lv)風(feng)向的下風(feng)側(ce)。
③. 控制室(shi)應遠離振(zhen)源，避免周(zhou)圍環境對室(shi)內(nei)地面造成振(zhen)幅(fu)為0.1mm（雙振(zhen)幅(fu)）、頻率為25Hz以上的連續性(xing)振(zhen)源，不能排除時，應采(cai)取減振(zhen)措施。
④. 控制室不(bu)(bu)應靠近主(zhu)要交通干(gan)道，如不(bu)(bu)能避免時，外墻(qiang)與(yu)干(gan)道中心線的距離(li)不(bu)(bu)應小于20m。
⑤. 控(kong)制(zhi)室應遠(yuan)離噪聲大的設備，在室內控(kong)制(zhi)臺處(chu)測得的噪聲量應不(bu)大于65dB。
⑥. 可(ke)燃(ran)氣體、液化烴、可(ke)燃(ran)液體的在線分析(xi)一次儀表間(jian)工藝(yi)設備(bei)的防火間(jian)距(ju)不限。
⑦. 非防爆型的在線分析一次儀(yi)表間（箱）布置在爆炸危險(xian)區域內(nei)時，應采用正(zheng)壓(ya)通風。
2. 控制(zhi)室(shi)的布置(zhi)要求
①. 控制(zhi)室不宜(yi)與(yu)高(gao)壓配(pei)電室、壓縮機(ji)廠房(fang)、鼓風機(ji)廠房(fang)和化學藥劑庫毗鄰布置。
②. 高(gao)壓(ya)和有爆(bao)炸(zha)危險的裝置(zhi)，控制室朝向設備的一側，不(bu)應開門窗。
③. 使(shi)用電子(zi)儀(yi)表(biao)的控(kong)制室(shi)，周圍環境(jing)對(dui)室(shi)內儀(yi)表(biao)的磁(ci)場干擾(rao)場強應(ying)不大于(yu)400A／m，不能排(pai)除(chu)時(shi)，應采取防護措施(shi)。
3. 控制室(shi)的面積和高度（由自(zi)控專業確定）
①. 控制室的長度應(ying)根(gen)據儀表(biao)盤的數量和排列(lie)形(xing)式確(que)定。長度超12m時(shi)宜設兩個(ge)門。
②. 控制(zhi)室的進深，如(ru)設控制(zhi)臺時(shi)，不宜小于(yu)7.5m，如(ru)不設時(shi)，不宜小于(yu)6m。
③. 控(kong)制室(shi)的(de)凈高，有空調(diao)裝(zhuang)置時，不(bu)(bu)應(ying)小于3.0m，無空調(diao)時，不(bu)(bu)應(ying)小于3.3m。
④. 控制(zhi)室(shi)的儀(yi)表(biao)維修室(shi)，一般需要15～㎡，大型裝置應適當(dang)增加。
四、變、配電室的布置
①. 變(bian)、配(pei)電(dian)室是散發火花的(de)(de)地點(dian)，是裝置的(de)(de)動(dong)力中(zhong)心，屬(shu)于重點(dian)保護(hu)建(jian)筑物，其位置盡(jin)可能(neng)設在(zai)便于引接(jie)電(dian)源、接(jie)近負(fu)荷中(zhong)心和進(jin)出線方便之處，避免設在(zai)有劇烈(lie)振動(dong)的(de)(de)場所。
②. 變(bian)、配(pei)(pei)電室一般不(bu)與(yu)可燃氣體壓縮機共用(yong)一幢建(jian)(jian)筑(zhu)物，常與(yu)控制室共用(yong)一幢建(jian)(jian)筑(zhu)物。對于用(yong)電量較(jiao)大(da)的(de)裝置往往變(bian)、配(pei)(pei)電室設在獨立的(de)建(jian)(jian)筑(zhu)內。
③. 變(bian)壓器(qi)可露天或半露天布置(zhi),這時變(bian)壓器(qi)周圍(wei)應設固定圍(wei)欄,變(bian)壓器(qi)外廊與(yu)圍(wei)欄或建筑物(wu)墻的距離不應小于0.8m。
④. 電纜(lan)敷設(she)(she)方式有兩種(zhong),即電纜(lan)溝敷設(she)(she)和架(jia)(jia)空(kong)敷設(she)(she)。有的裝置兩種(zhong)方式齊備,即從配電室地下(xia)溝內(nei)引電纜(lan)至用(yong)(yong)電設(she)(she)備區,對于(yu)泵(beng)和壓縮機的驅動機用(yong)(yong)電纜(lan)一般仍采用(yong)(yong)溝內(nei)敷設(she)(she),對于(yu)架(jia)(jia)空(kong)設(she)(she)備或設(she)(she)施如空(kong)冷器、檢修用(yong)(yong)固定(ding)式吊車和照明電纜(lan)則(ze)采用(yong)(yong)架(jia)(jia)空(kong)敷設(she)(she),這樣比較經濟合理。
⑤. 變(bian)、配電室還需要一間(jian)維(wei)修值班(ban)室。
五、化驗室的布置
當裝(zhuang)(zhuang)置設在(zai)距全廠性控制(zhi)分(fen)析(xi)化(hua)(hua)(hua)驗(yan)(yan)(yan)(yan)室(shi)(shi)較(jiao)遠(超過(guo)1500m),且分(fen)析(xi)項目和分(fen)析(xi)次(ci)數較(jiao)多時,可(ke)在(zai)裝(zhuang)(zhuang)置內(nei)設化(hua)(hua)(hua)驗(yan)(yan)(yan)(yan)室(shi)(shi),化(hua)(hua)(hua)驗(yan)(yan)(yan)(yan)室(shi)(shi)的占地面積按分(fen)析(xi)項目和次(ci)數多少(shao)確定。化(hua)(hua)(hua)驗(yan)(yan)(yan)(yan)室(shi)(shi)為明火房(fang)間(jian)不應與甲(jia)、乙A類房(fang)間(jian)布置在(zai)一起,可(ke)與控制(zhi)室(shi)(shi)共用一幢建筑物時,化(hua)(hua)(hua)驗(yan)(yan)(yan)(yan)室(shi)(shi)應在(zai)最外部一端,房(fang)間(jian)的門(men)向外開啟。可(ke)燃(ran)氣體(ti)、液(ye)化(hua)(hua)(hua)烴、可(ke)燃(ran)液(ye)體(ti)采樣管道不應引人化(hua)(hua)(hua)驗(yan)(yan)(yan)(yan)室(shi)(shi)內(nei)。
六、廠房(fang)倉庫的“五距”布置(zhi)設(she)計及工(gong)程實例
做好廠房倉(cang)庫的(de)設備、貨物規劃與擺放,預留出必要(yao)的(de)消(xiao)防通(tong)道,可以(yi)確(que)保車間內的(de)員工在發生緊急情(qing)況(kuang)時快速逃生以(yi)及倉(cang)庫發生突發情(qing)況(kuang)時,救援人(ren)員能(neng)夠快速、準確(que)地到(dao)達起火點(dian)進行有效處(chu)置。倉(cang)庫“五(wu)距(ju)”是指:頂距(ju)、燈(deng)距(ju)、墻距(ju)、柱距(ju)、垛距(ju)(見GA 1131《倉(cang)儲場所消(xiao)防安全管理通(tong)則》)。
①. 頂距:堆垛上(shang)部與樓(lou)板、平屋頂之間的距離不小(xiao)于0.3m(人(ren)字屋架從(cong)橫梁(liang)算(suan)起)。
②. 燈距:物(wu)品(pin)與照(zhao)明燈之間的距離不(bu)小于0.5m,以防止(zhi)照(zhao)明燈過于接近商品(pin)(燈光產生熱(re)量)而發生火災。
③. 墻距(ju):物品與墻之間的距(ju)離不小(xiao)于(yu)0.5m,以(yi)便通風散熱和防火(huo),一旦(dan)發生(sheng)火(huo)災,可供消防人員出入(ru)。
④. 柱(zhu)距:物品(pin)堆垛與柱(zhu)之間的距離不小于(yu)0.3m。柱(zhu)距的作用是(shi)防止(zhi)柱(zhu)散(san)發的潮氣使商品(pin)受潮,并保護柱(zhu)腳,以免損壞建筑物。
⑤. 垛(duo)距(ju)(ju):堆(dui)垛(duo)與(yu)堆(dui)垛(duo)之間的(de)距(ju)(ju)離不小于1m。垛(duo)距(ju)(ju)的(de)作用(yong)是(shi)使貨堆(dui)與(yu)貨堆(dui)之間,間隔清楚,防止混淆,也便于通風檢查(cha),一(yi)旦發生火災,還便于搶(qiang)救,疏散物資。
⑥. 其他要求(qiu)。貨物與地面的(de)距(ju)離不應小(xiao)于0.1m。庫房內主通道的(de)寬(kuan)度不應小(xiao)于2m。
每(mei)個堆(dui)垛的面(mian)積不(bu)應大于(yu)150m?。儲存(cun)物品與(yu)風(feng)管、供暖管道(dao)、散熱(re)器的距離不(bu)應小(xiao)于(yu)0.5m,與(yu)供暖機(ji)組(zu)、風(feng)管爐(lu)、煙(yan)道(dao)之間的距離在(zai)各個方向(xiang)上(shang)都不(bu)應小(xiao)于(yu)1m。
七、其他要求
①. 高層廠房(fang)內(nei)的控制(zhi)室(shi)與變(bian)、配電室(shi)宜設在第(di)一層,若生產(chan)需要或(huo)受其他(ta)條(tiao)件限制(zhi)時,可布置(zhi)在第(di)二層。
②. 控制室(shi)與變、配電室(shi)及(ji)化驗室(shi)朝向甲A類中間儲罐(guan)一面(mian)的(de)墻(qiang)壁為封(feng)閉墻(qiang)時,其防(fang)火間距(ju)可由22.5m減少到15m。
③. 控制室或化驗(yan)室的(de)室內不(bu)得安裝液(ye)化烴、可(ke)燃氣體、可(ke)燃液(ye)體的(de)在(zai)線(xian)分析一次儀(yi)表。當上(shang)述儀(yi)表安裝在(zai)控制室、化驗(yan)室的(de)相鄰房間內時,中間隔墻(qiang)(qiang)應為防火墻(qiang)(qiang)。
④. 壓縮機或泵等(deng)的專(zhuan)用控制室或不大于(yu)10kV的專(zhuan)用配(pei)(pei)電室，可(ke)與該(gai)壓縮機房、泵房等(deng)共用一幢建(jian)筑物。但專(zhuan)用的控制室、配(pei)(pei)電室的門窗應(ying)位于(yu)爆炸危險區范圍之(zhi)外。
⑤. 兩(liang)個及兩(liang)個以上(shang)的裝置共用(yong)集中控制室距(ju)甲、乙(yi)A類設備、儲(chu)罐或加熱爐不應小于30m。
