一、壓縮(suo)機(ji)的布置設計內容(rong)

壓縮(suo)(suo)機(ji)(ji)通常有離心式(shi)（Centrifugal Compressor）和(he)往復(fu)式(shi)（Reciprocating Compressor）兩(liang)大類(lei)。其布(bu)置設(she)計內容(rong)包括機(ji)(ji)組(zu)(zu)的布(bu)置和(he)附(fu)屬(shu)(shu)設(she)備的布(bu)置。機(ji)(ji)組(zu)(zu)由壓縮(suo)(suo)機(ji)(ji)和(he)驅(qu)動(dong)機(ji)(ji)組(zu)(zu)成。多(duo)級(ji)壓縮(suo)(suo)機(ji)(ji)的附(fu)屬(shu)(shu)設(she)備有氣液分離器(qi)和(he)各(ge)級(ji)冷卻(que)器(qi)等，驅(qu)動(dong)機(ji)(ji)如為凝(ning)(ning)汽式(shi)汽輪機(ji)(ji)時，附(fu)屬(shu)(shu)設(she)備有冷凝(ning)(ning)冷卻(que)器(qi)、凝(ning)(ning)結(jie)水(shui)泵(beng)等。此(ci)外還有機(ji)(ji)組(zu)(zu)用(yong)的潤(run)滑、封油系統的設(she)備和(he)維修機(ji)(ji)具的布(bu)置。

二、壓縮機布置(zhi)的一(yi)般要求(qiu)

①. 壓縮(suo)機(ji)的(de)布置方(fang)式與泵相同，也分(fen)為露(lu)天布置、半(ban)露(lu)天布置和(he)廠房內(nei)布置三種。可(ke)(ke)燃氣體(ti)(ti)壓縮(suo)機(ji)宜(yi)露(lu)天布置和(he)半(ban)露(lu)天布置，這樣通風良好(hao)，如有可(ke)(ke)燃氣體(ti)(ti)泄漏則可(ke)(ke)快速擴散，有利于防火防爆。如在嚴寒或多風沙地區可(ke)(ke)布置在廠房內(nei)。廠房內(nei)通風應符合國(guo)家現行的(de)《工(gong)業(ye)企(qi)業(ye)采暖通風和(he)空氣調節設計(ji)規范》的(de)規定(ding)。

②. 機(ji)組及其附(fu)(fu)屬設(she)備(bei)(bei)的(de)布置(zhi)(zhi)應滿足制造(zao)廠的(de)要(yao)求，制造(zao)廠在設(she)備(bei)(bei)出(chu)廠時包裝箱內的(de)圖紙(zhi)中有時會帶(dai)有推薦的(de)機(ji)組及其附(fu)(fu)屬設(she)備(bei)(bei)的(de)布置(zhi)(zhi)圖或(huo)提出(chu)設(she)備(bei)(bei)安(an)裝、檢修需(xu)要(yao)的(de)凈距，可以參照該(gai)圖或(huo)要(yao)求進行設(she)備(bei)(bei)布置(zhi)(zhi)。

③. 露(lu)天布置的(de)壓(ya)縮機(ji)，宜盡(jin)可能靠近被抽吸的(de)設備，這(zhe)樣可以減少吸入管道(dao)(dao)的(de)阻力。其附屬設備宜靠近機(ji)組布置，壓(ya)縮機(ji)的(de)附近應有供檢(jian)修、消防用的(de)通(tong)道(dao)(dao)，機(ji)組與通(tong)道(dao)(dao)邊距離不應小于5m。

④. 可燃氣(qi)體(ti)壓縮機的布置及其廠(chang)房設計如下。

a. 單機驅動(dong)功(gong)率等(deng)于(yu)或(huo)大(da)于(yu)150kW的甲(jia)類(lei)氣體壓(ya)縮機廠房，不(bu)宜與其他甲(jia)、乙、丙類(lei)設備(bei)間(jian)共(gong)用一幢(chuang)建筑物，壓(ya)縮機的上方除自用的高位潤(run)滑油箱(xiang)外(wai)不(bu)得(de)布(bu)置其他甲(jia)、乙、丙類(lei)設備(bei)。

b. 比空氣(qi)(qi)輕的可燃(ran)氣(qi)(qi)體壓(ya)縮(suo)機廠房的頂部，應(ying)采取通風措施。

c. 比空氣(qi)輕的可(ke)燃氣(qi)體壓(ya)縮機廠房的樓板宜(yi)部分(fen)采(cai)用算子板。

d. 比空(kong)氣(qi)重的(de)可(ke)燃氣(qi)體壓縮機廠(chang)房的(de)地面，不應(ying)有地坑或地溝(gou)，若不能避免時應(ying)有防止氣(qi)體積聚的(de)措施。側墻下部宜有通風措施。

⑤. 壓縮(suo)機布置在廠房內時，除應考慮壓縮(suo)機本身的占地(di)要(yao)求外，尚(shang)應滿足(zu)下列要(yao)求。

a. 機(ji)組(zu)與廠房墻壁(bi)的凈距應滿足壓縮機(ji)或(huo)驅(qu)動機(ji)的轉(zhuan)子或(huo)壓縮機(ji)活(huo)塞、曲軸等的抽出要求(qiu)，并應不小于(yu)2m。

b. 機(ji)組一側(ce)應有(you)檢(jian)修(xiu)(xiu)時放置機(ji)組部(bu)(bu)件(jian)的(de)場地，其大(da)小應能放置機(ji)組最(zui)大(da)部(bu)(bu)件(jian)并能進行(xing)檢(jian)修(xiu)(xiu)作業(ye)。如(ru)有(you)可(ke)能，兩臺(tai)或多臺(tai)機(ji)組可(ke)合用一塊檢(jian)修(xiu)(xiu)場地。

c. 如壓縮機布置(zhi)在(zai)兩層(ceng)(ceng)廠(chang)房的(de)上層(ceng)(ceng)，應在(zai)樓板上設(she)置(zhi)吊裝(zhuang)機械。

d. 壓(ya)縮機(ji)和驅動機(ji)的全部(bu)(bu)一次(ci)儀表(biao)盤，如制造廠無特殊要求(qiu)，應(ying)(ying)布置在(zai)靠近(jin)驅動機(ji)的側部(bu)(bu)或端部(bu)(bu)，儀表(biao)盤的后(hou)面應(ying)(ying)有(you)維修(xiu)通道。

e. 壓縮機的基(ji)礎(chu)與(yu)廠(chang)房基(ji)礎(chu)應(ying)有一定距離。

三、壓縮機的安裝高(gao)度

壓縮機(ji)的(de)安裝(zhuang)高度，應根據(ju)其構(gou)造(zao)特點確定。構(gou)造(zao)特點主要指進、出口的(de)位(wei)置(zhi)和附(fu)屬設備的(de)多少。

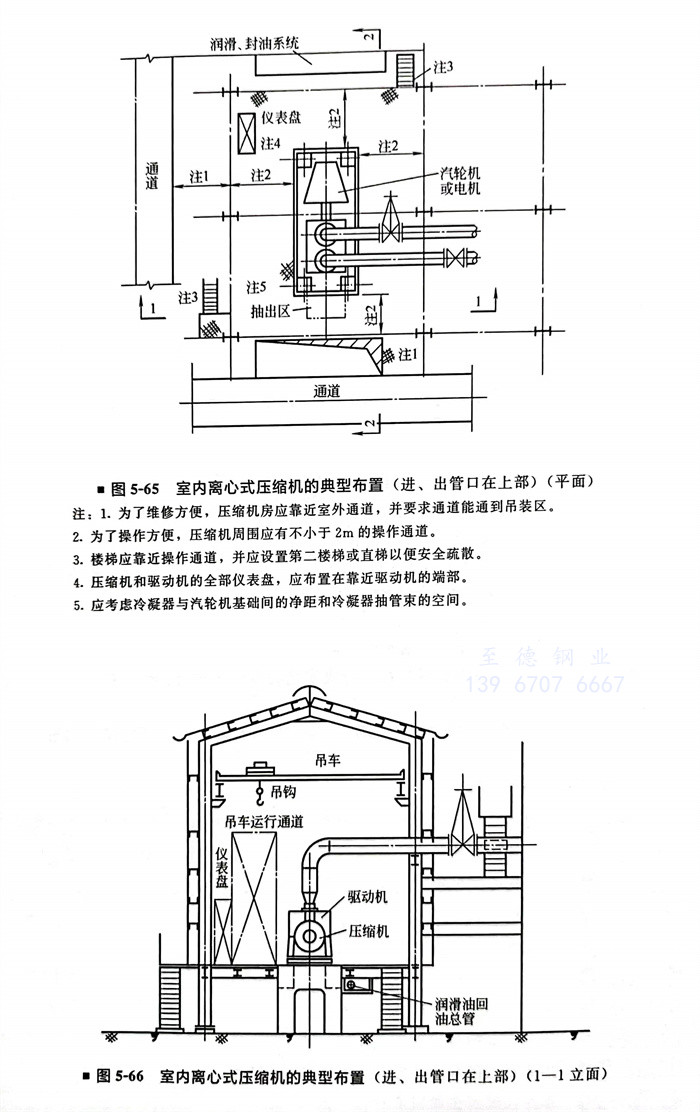

①. 離心式壓縮機(ji)(ji)的(de)進(jin)、出(chu)口在機(ji)(ji)體(ti)的(de)上部(bu)且(qie)驅動機(ji)(ji)采(cai)用電機(ji)(ji)或背壓式汽輪機(ji)(ji)時，可就地安裝(zhuang)。就地安裝(zhuang)的(de)壓縮機(ji)(ji)，由(you)于基礎較低，穩定性強，有利于抗振。進(jin)、出(chu)口向(xiang)上，管(guan)道架空敷(fu)設不影(ying)響(xiang)通行(xing)。在機(ji)(ji)體(ti)上方管(guan)道要求可以拆卸，不會影(ying)響(xiang)部(bu)件檢(jian)修(xiu)。

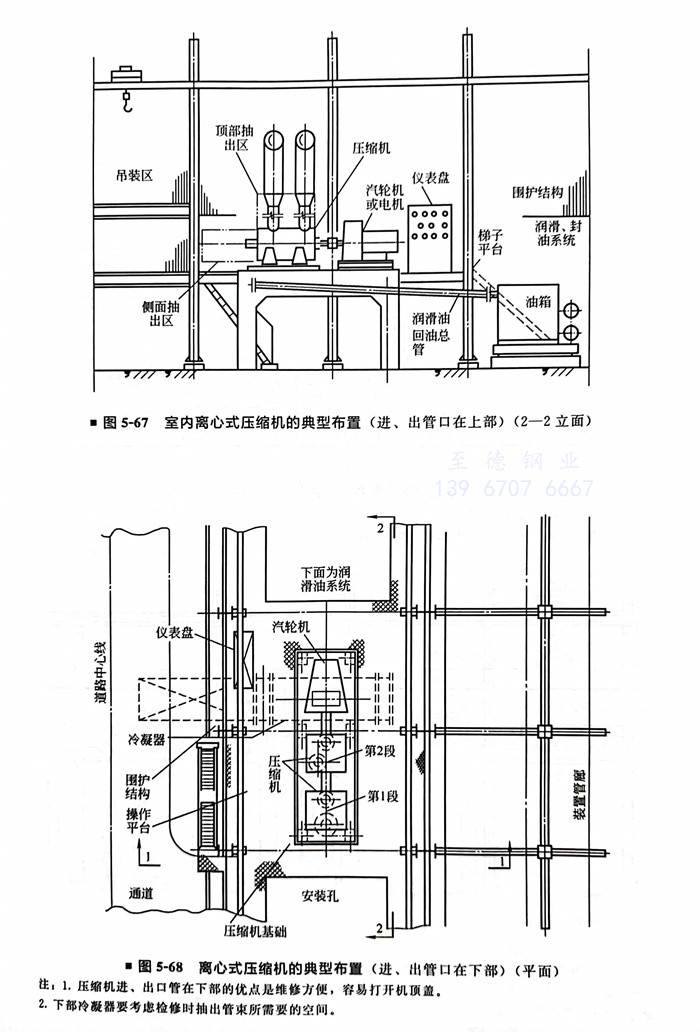

②. 離心式壓(ya)(ya)縮(suo)機的進、出口在機體下(xia)部且附屬設(she)備較(jiao)多(duo)時，宜兩層(ceng)布置(zhi)，上層(ceng)布置(zhi)機組(zu)，下(xia)層(ceng)布置(zhi)附屬設(she)備，壓(ya)(ya)縮(suo)機的安裝(zhuang)(zhuang)高(gao)度，除滿足(zu)其附屬設(she)備的安裝(zhuang)(zhuang)以(yi)外還(huan)應滿足(zu)下(xia)述要(yao)求。

a. 進、出口連接管(guan)道與地面(mian)的凈空要求。

b. 進(jin)、出口(kou)連接管道與管廊上管道的(de)連接高度要求(qiu)。

c. 吸入管道(dao)上過濾(lv)器的安裝高度與尺寸(cun)要(yao)求(qiu)。

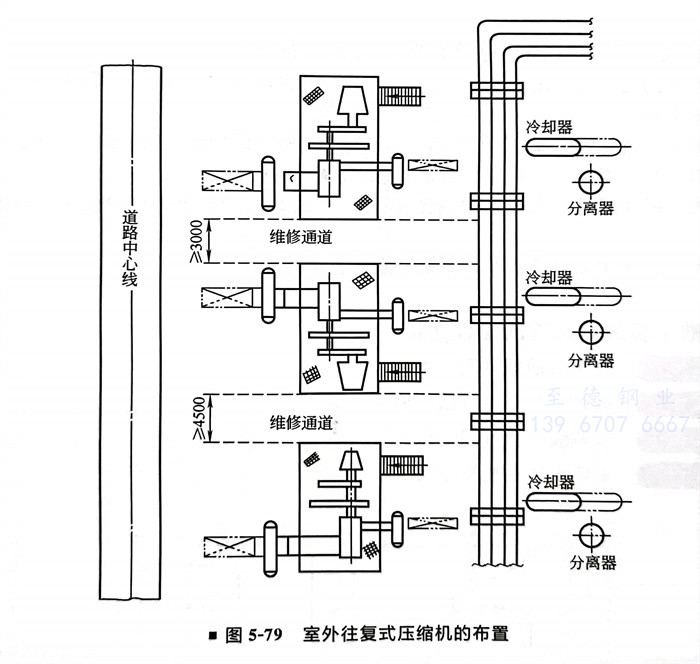

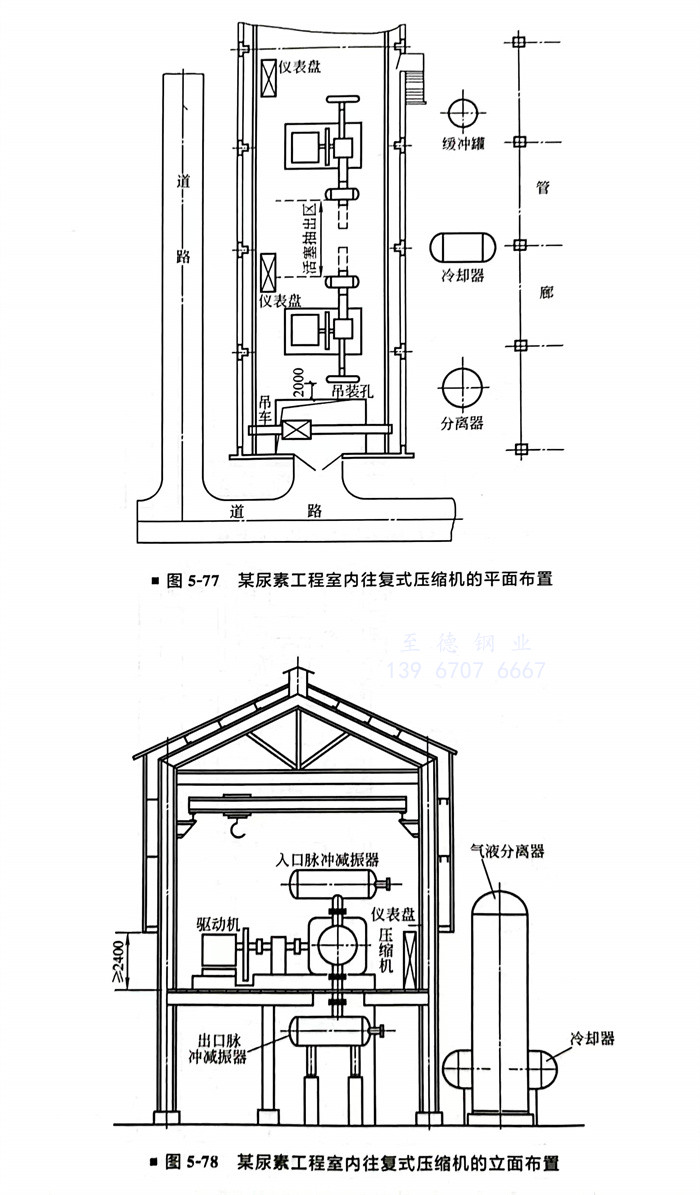

③. 往復式壓縮機，為了(le)減少振動宜(yi)盡可(ke)能降低其安裝(zhuang)(zhuang)高(gao)度，由(you)(you)于進、出(chu)口(kou)管(guan)(guan)道采用管(guan)(guan)墩敷設有利(li)于抑制振動，而且(qie)管(guan)(guan)道與壓縮機進、出(chu)口(kou)之(zhi)間(jian)可(ke)能還有減振系(xi)統如脈沖(chong)減振器或緩沖(chong)器等，此時壓縮機的安裝(zhuang)(zhuang)高(gao)度應(ying)由(you)(you)與減振系(xi)統相接(jie)的管(guan)(guan)道所需最(zui)小的凈空決定(ding)。

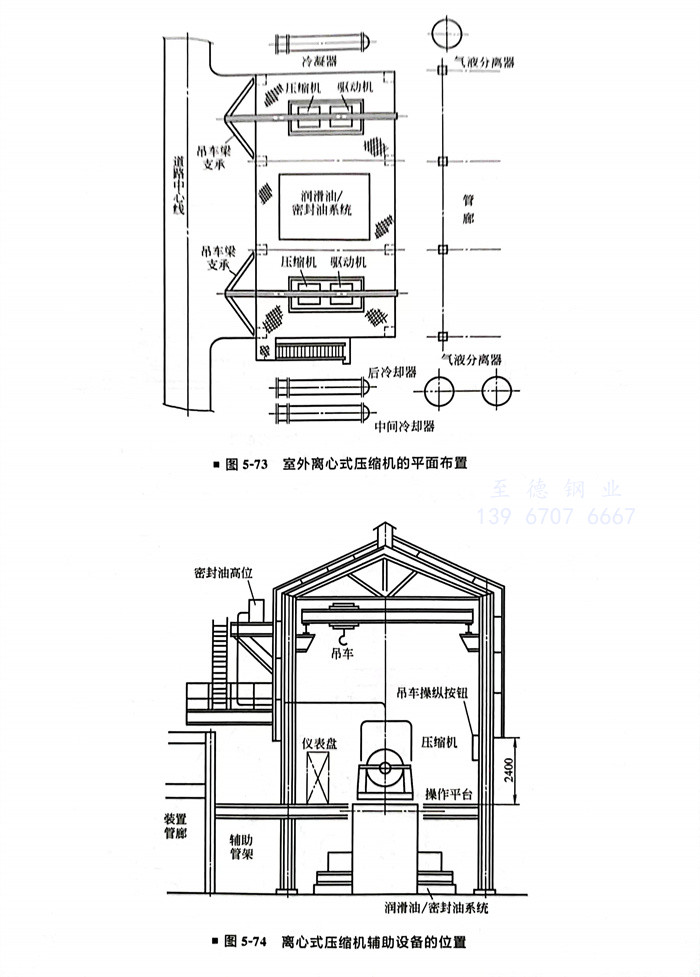

四、壓縮機(ji)附屬設備的布置

①. 布置壓縮機的附屬設備時，應(ying)滿(man)足下列要求(qiu)。

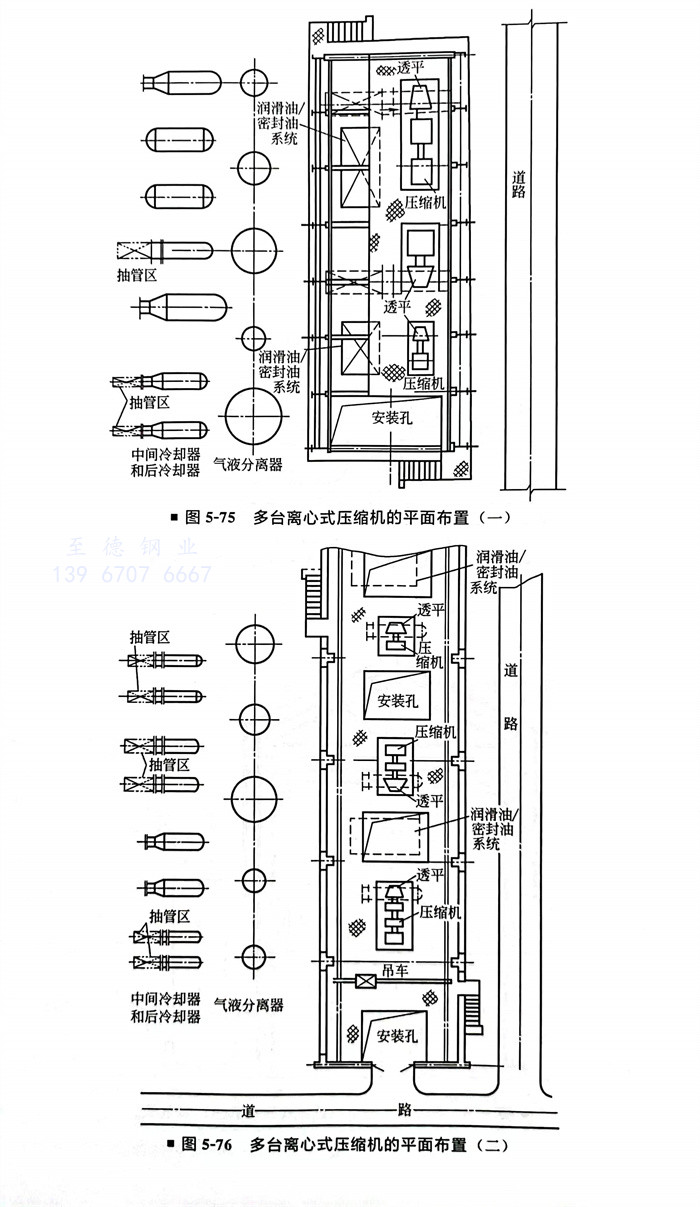

a. 多(duo)級(ji)離(li)心式壓縮(suo)機的(de)各級(ji)氣液分(fen)離(li)罐和冷卻器(qi)應盡(jin)可能靠近布置。在滿足(zu)操作和維修需要場地的(de)前提下，應考慮壓縮(suo)機進、出(chu)口的(de)綜合受力影(ying)響(xiang)，合理布置各級(ji)氣液分(fen)離(li)罐和冷卻器(qi)的(de)相對位置。

b. 高位油箱應滿(man)足(zu)制(zhi)造廠的高度要求，布置在建筑物構架上的油箱應設平臺和(he)直梯。

c. 潤(run)滑(hua)油和(he)封(feng)油系統宜靠近壓(ya)縮機(ji)布置并應留出(chu)油冷卻器的檢(jian)修場地。

②. 壓縮機的(de)驅動機為汽輪機時，汽輪機及(ji)其附屬設備的(de)布置，應(ying)考慮下列(lie)因素。

a. 背壓(ya)式汽輪機周圍應留(liu)有足夠(gou)的空地(di)，以滿足配管和操作閥門的需要。

b. 凝汽(qi)式汽(qi)輪(lun)機采用空冷器(qi)時(shi)，空冷器(qi)的位置應靠近(jin)汽(qi)輪(lun)機，空冷器(qi)的安(an)裝高度應能(neng)滿足地(di)面上(shang)布(bu)置凝結水泵(beng)的吸入高度的需(xu)要(yao)。

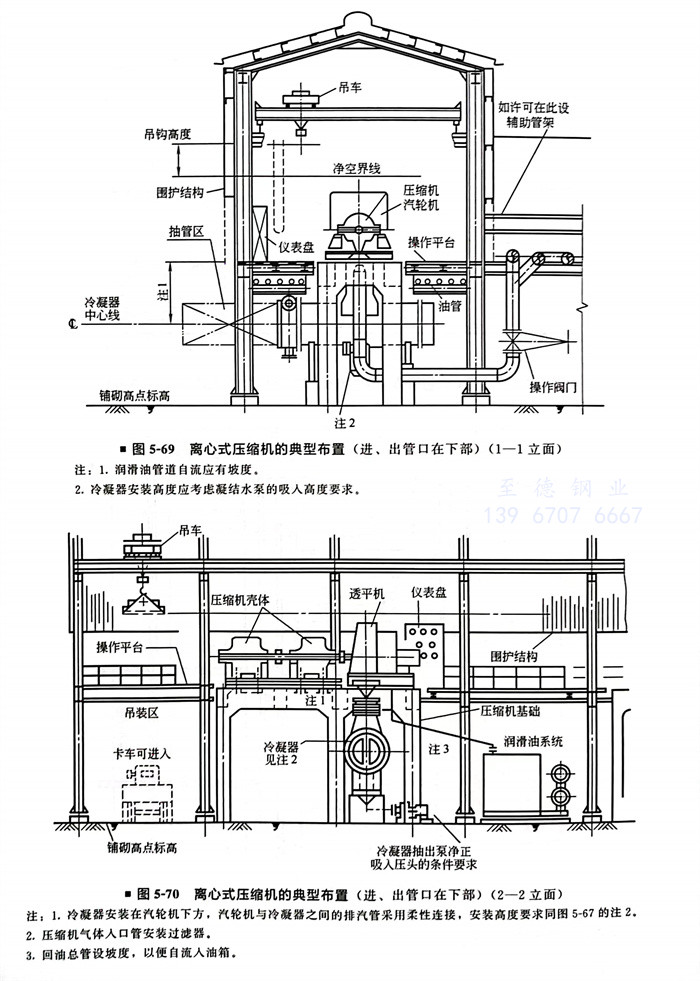

c. 凝(ning)(ning)汽(qi)式(shi)汽(qi)輪機采(cai)用冷(leng)凝(ning)(ning)冷(leng)卻器(qi)時，冷(leng)凝(ning)(ning)冷(leng)卻器(qi)除可布置在靠近汽(qi)輪機的(de)(de)(de)側(ce)面(mian)(mian)外(wai)，也可直接布置在汽(qi)輪機的(de)(de)(de)下方，汽(qi)輪機與冷(leng)凝(ning)(ning)冷(leng)卻器(qi)之間的(de)(de)(de)排(pai)汽(qi)管應采(cai)用柔性連接。冷(leng)凝(ning)(ning)冷(leng)卻器(qi)的(de)(de)(de)安裝高(gao)度也應能(neng)滿足在下面(mian)(mian)布置的(de)(de)(de)凝(ning)(ning)結水(shui)泵的(de)(de)(de)吸(xi)入高(gao)度的(de)(de)(de)需(xu)要。冷(leng)凝(ning)(ning)冷(leng)卻器(qi)管箱(xiang)外(wai)應留出抽管束所(suo)需(xu)要的(de)(de)(de)空(kong)地。

五、壓(ya)縮機(ji)維修機(ji)具(ju)的布置

1. 維修機具的高度(du)和運行范圍

①. 吊車(che)的(de)起吊高度應滿足壓(ya)縮機(ji)制造廠要求。一(yi)般情況下，制造廠應給出機(ji)組中(zhong)心線到吊車(che)梁底面(mian)的(de)凈空(kong)高度。

②. 吊(diao)(diao)車行車運行范(fan)圍不可(ke)能達(da)到(dao)吊(diao)(diao)車梁的盡(jin)頭，吊(diao)(diao)車有死點位(wei)置(zhi)。設計時(shi)應按死點位(wei)置(zhi)留出空地和(he)確定吊(diao)(diao)裝孔的位(wei)置(zhi)。

2. 吊車的選用的要求

①. 壓縮機(ji)的最大檢修(xiu)部件(jian)超過1.0t時應設(she)吊(diao)車。

a. 起重(zhong)量小于1.0t，宜選(xuan)用移動式(shi)三腳架，配電動葫(hu)蘆或手拉葫(hu)蘆。

b. 起重(zhong)量1.0～3.0t，宜選用手動梁式吊車。

c. 起重量3.0～10.0t，宜選用手動橋式吊車。

d. 起重(zhong)量大(da)于10.0t，宜選用電(dian)動橋式吊(diao)車。

②. 按壓(ya)縮機臺數和用途(tu)選用吊車。

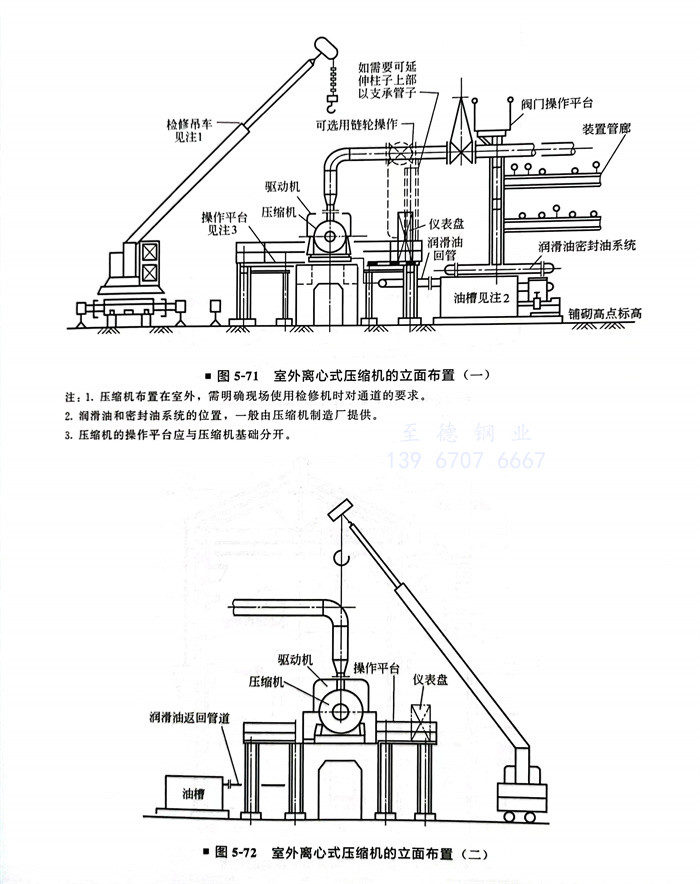

a. 壓縮(suo)機露天布(bu)置，可不設固定吊車。

b. 壓縮機布置在單層(ceng)廠房內數量(liang)超過(guo)4臺或雖(sui)然數量(liang)小于(yu)4臺，但基礎在2m以上，宜選(xuan)用(yong)手動橋式(shi)吊(diao)車(che)。

c. 壓縮機數量(liang)超過4臺(tai)或檢修次數頻繁，吊運行程較長時，宜選用電動橋式吊車。

六、壓縮機布置的工程實(shi)例

工程實(shi)例(li)一
