一、加熱爐的位置

  ①. 一般加熱爐（Heating Furnace）被視為明火設備之一，因此加熱爐通常(chang)布置在裝置區的邊緣(yuan)地區（圖(tu)5-53），最好在工藝裝置常(chang)年最小頻率(lv)風(feng)向的下(xia)風(feng)側(ce)，以免(mian)泄漏(lou)的可燃(ran)物觸及(ji)明火而(er)發生事故。

  ②. 加(jia)熱爐應(ying)(ying)布置在離含油工藝設備15m以外(wai)（除(chu)反應(ying)(ying)器外(wai)）。從(cong)加(jia)熱爐出(chu)來的物料溫(wen)度較高，往(wang)往(wang)要用(yong)合金鋼管道，為了盡量縮短昂貴的合金鋼管道，以減(jian)少(shao)壓降(jiang)和(he)溫(wen)降(jiang)，減(jian)少(shao)投資，常常把(ba)加(jia)熱爐靠近(jin)反應(ying)(ying)器布置。

  ③. 加(jia)(jia)熱(re)爐與(yu)其他明火(huo)設備應盡可能布置(zhi)在一(yi)起。幾座(zuo)加(jia)(jia)熱(re)爐可按爐中(zhong)心線(xian)對(dui)齊(qi)成排布置(zhi)。在經濟合理的條件下，幾座(zuo)加(jia)(jia)熱(re)爐可以(yi)合用一(yi)個煙囪。

  ④. 對于(yu)設(she)有(you)蒸汽發(fa)生器的(de)加熱爐(lu)，汽包(bao)宜(yi)設(she)置在(zai)加熱爐(lu)頂部或(huo)鄰(lin)近的(de)框架(jia)上。

  ⑤. 當加熱(re)(re)爐有(you)輔(fu)助(zhu)(zhu)設(she)備如空氣(qi)預熱(re)(re)器、鼓(gu)風機(ji)、引風機(ji)等(deng)時，輔(fu)助(zhu)(zhu)設(she)備的布置不應妨礙其本身(shen)和加熱(re)(re)爐的檢修。

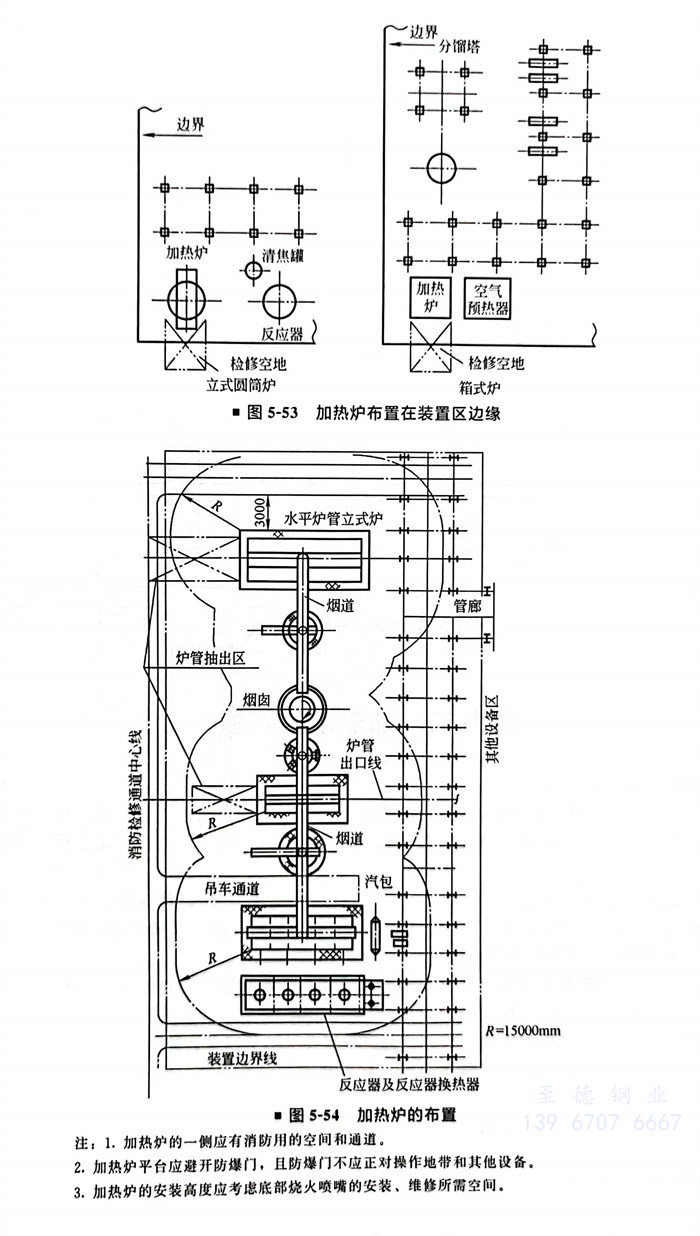

 加(jia)熱爐的布置如圖(tu)5-54 所示。

二、加熱爐的間距

  ①. 兩座加熱爐(lu)的凈距不宜小于3m（按SH/T 3011）。

  ②. 加熱爐外壁與檢(jian)修(xiu)道路邊緣的間距不(bu)應(ying)小于3m。

  ③. 當加(jia)熱(re)爐采用機(ji)動維修(xiu)機(ji)具吊(diao)裝爐管時，應有機(ji)動維修(xiu)機(ji)具通行的通道和檢修(xiu)場(chang)地，對于帶(dai)有水平爐管的加(jia)熱(re)爐，在(zai)抽(chou)出爐管的一側，檢修(xiu)場(chang)地的長(chang)度不應小于爐管長(chang)度加(jia)2m。

  ④. 加熱(re)爐與其附屬(shu)的(de)燃(ran)料(liao)氣分(fen)液(ye)罐(guan)、燃(ran)料(liao)氣加熱(re)器的(de)間距，不應(ying)小于(yu)6m。

  ⑤. 煉(lian)油廠酮苯脫(tuo)蠟、脫(tuo)油裝置的惰(duo)性氣(qi)體發生爐與煤油儲(chu)罐(guan)的間距，不應小(xiao)于6m。

  ⑥. 加熱爐(lu)與(yu)露(lu)天布置(zhi)的(de)(de)液化烴設(she)備(bei)之(zhi)間(jian)設(she)置(zhi)防火(huo)(huo)墻(qiang)時，其間(jian)距可由22.5m減至15m。防火(huo)(huo)墻(qiang)的(de)(de)高度(du)不宜(yi)不小于3m，防火(huo)(huo)墻(qiang)與(yu)加熱爐(lu)間(jian)距不宜(yi)大于5m，并能(neng)防止可燃氣體竄入爐(lu)體。防火(huo)(huo)墻(qiang)的(de)(de)結構應為非燃燒材料的(de)(de)實體墻(qiang)。

  ⑦. 加(jia)熱爐與液化烴設(she)備廠房(fang)或甲類氣體(ti)壓縮機房(fang)的間距，當廠房(fang)朝向加(jia)熱爐一面為封閉墻(qiang)時，其間距可(ke)由22.5m減至(zhi)15m。

三、加熱爐布置(zhi)的工(gong)程實例

工程實例一

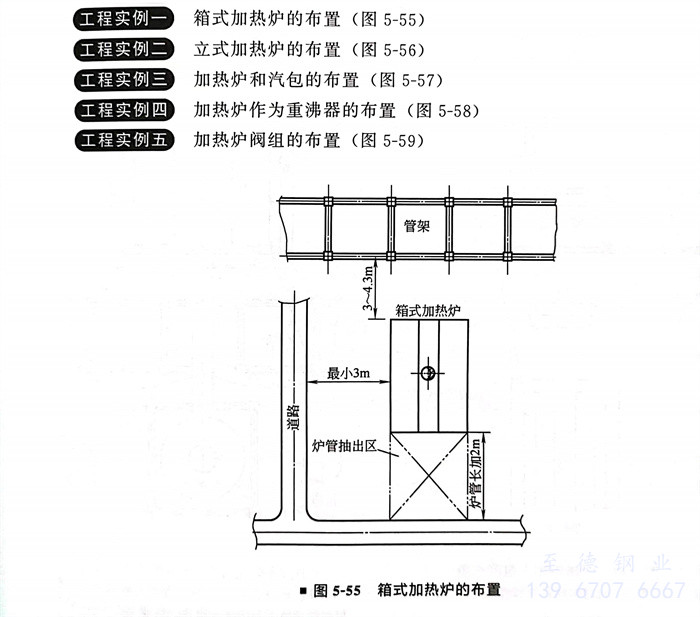

箱式加熱爐的布(bu)置(zhi)（圖5-55）

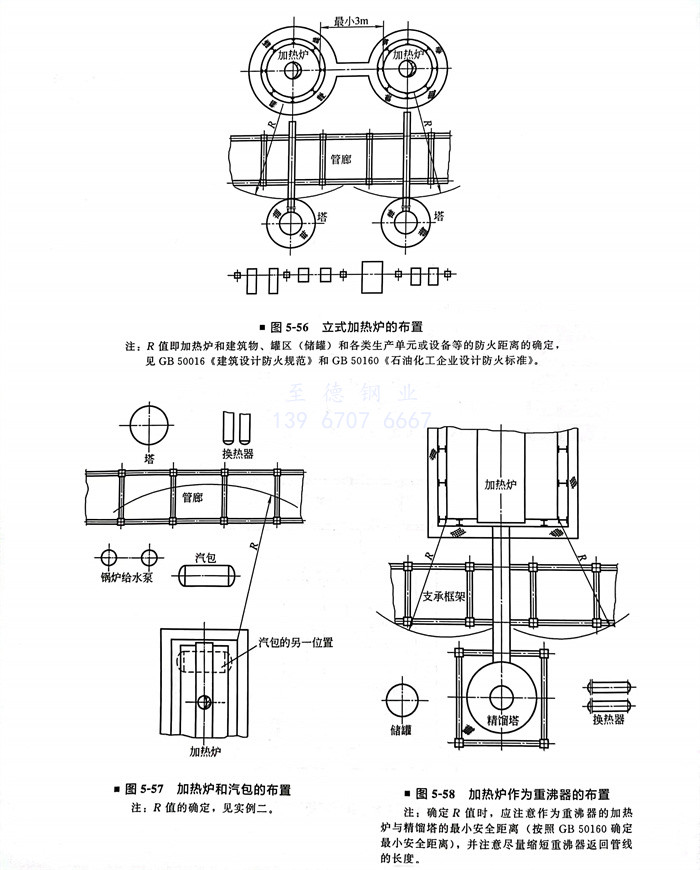

立式(shi)加熱爐的布置（圖5-56）

加熱爐和汽包(bao)的布置（圖5-57）

加(jia)熱爐作(zuo)為重(zhong)沸器的布置（圖5-58）

加熱爐(lu)閥組的布置(zhi)（圖(tu)5-59）
