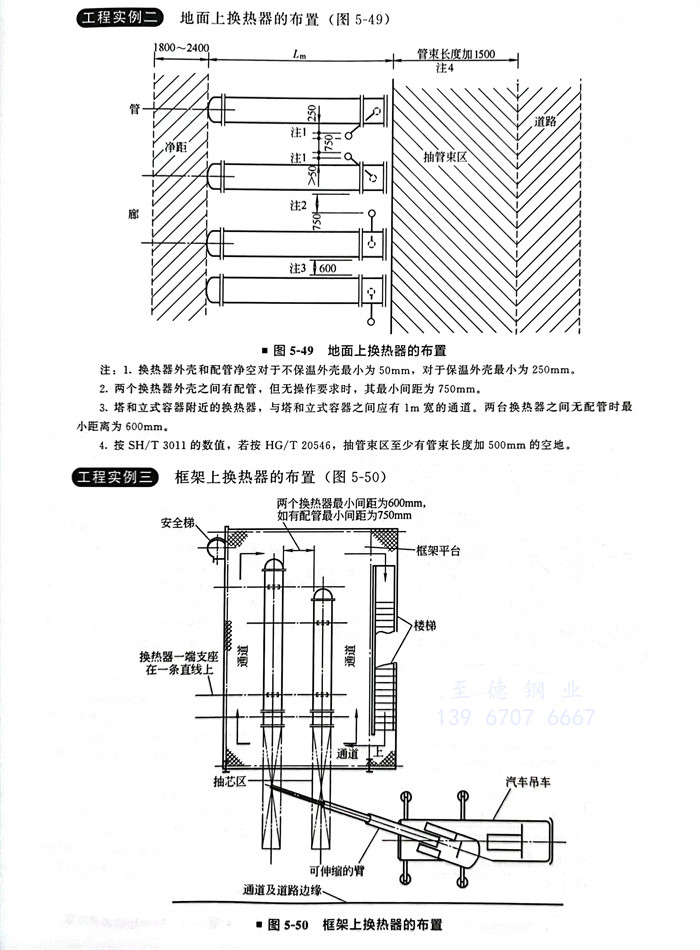

套管式(shi)換熱器(qi)的布置(zhi)和檢(jian)修(xiu)要求與(yu)管殼式(shi)換熱器(qi)大體相同，可參(can)照管殼式(shi)換熱器(qi)的布置(zhi)。此(ci)外還應(ying)注意以(yi)下兩(liang)點。

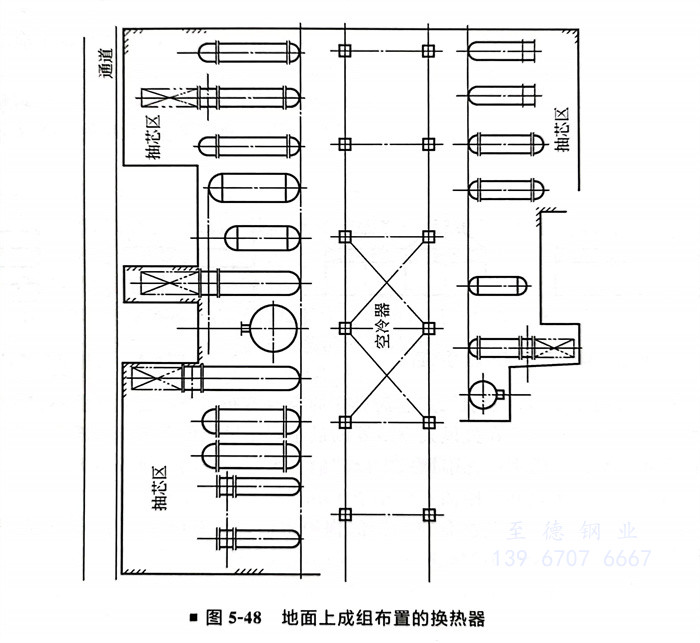

  ①. 套(tao)管(guan)式(shi)換(huan)(huan)熱器(qi)(qi)的位置和安裝高度(du)。套(tao)管(guan)式(shi)換(huan)(huan)熱器(qi)(qi)一般成組(zu)(zu)布(bu)置在地(di)面(mian)上，為了(le)節約占地(di)也可(ke)以(yi)支(zhi)撐(cheng)在框(kuang)架立柱的側面(mian)。對于組(zu)(zu)合數量(liang)不多的套(tao)管(guan)式(shi)換(huan)(huan)熱器(qi)(qi)，可(ke)以(yi)將兩種相近(jin)介質的換(huan)(huan)熱器(qi)(qi)組(zu)(zu)合在一起設(she)在同一個基礎上。

  ②. 套管式(shi)換熱(re)器(qi)作(zuo)為(wei)往復(fu)式(shi)壓(ya)縮機的中間(jian)冷(leng)卻器(qi)時，為(wei)了防止振動應設加強(qiang)支(zhi)座(zuo)，可在原有的兩個(ge)支(zhi)座(zuo)之外增加1～2個(ge)加強(qiang)支(zhi)座(zuo)。

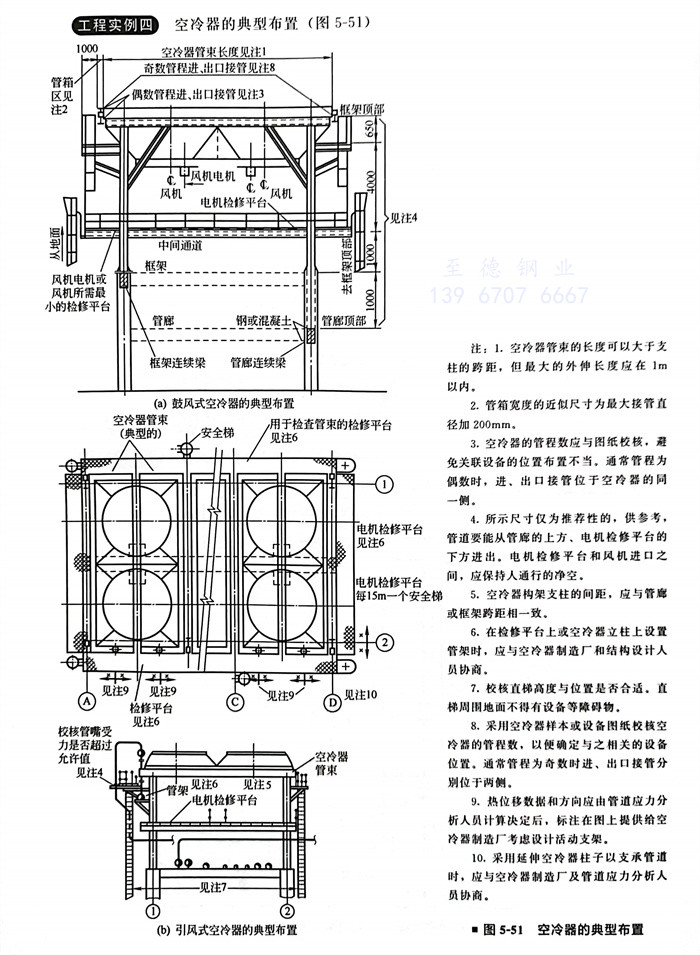

注：1. 空冷器管束(shu)的長度(du)可(ke)以大(da)于支柱的跨距，但最大(da)的外伸長度(du)應(ying)在1m以內。

2．管(guan)箱寬(kuan)度(du)的近似尺(chi)寸為(wei)最大接(jie)管(guan)直徑加200mm。

3．空冷(leng)器的(de)管(guan)程(cheng)數(shu)應與圖(tu)紙校核，避免(mian)關聯設(she)備的(de)位(wei)置(zhi)布置(zhi)不當。通常管(guan)程(cheng)為(wei)偶數(shu)時，進、出口(kou)接管(guan)位(wei)于空冷(leng)器的(de)同一側。

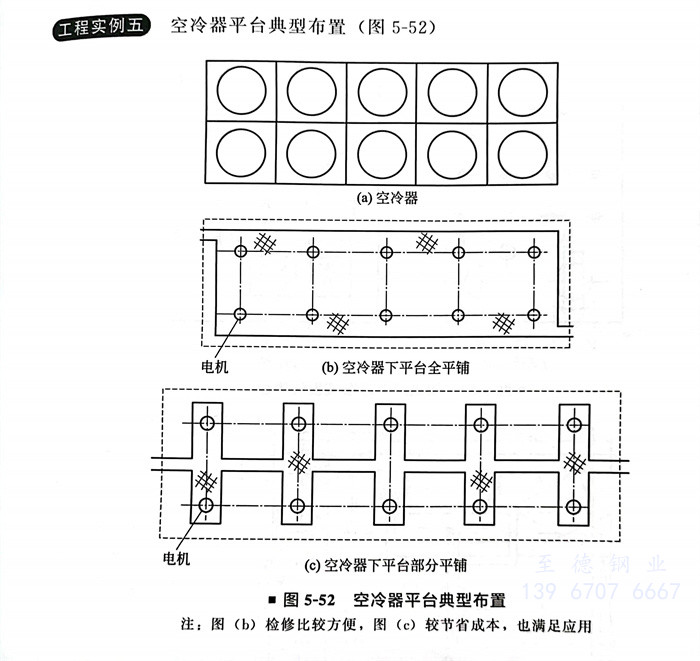

4．所示尺寸僅為推薦性的(de)(de)，供參考(kao)，管道(dao)要(yao)能(neng)從管廊的(de)(de)上方、電機檢修(xiu)平臺的(de)(de)下方進出。電機檢修(xiu)平臺和風機進口之間，應保持人通行的(de)(de)凈(jing)空。

5．空冷(leng)器構架支柱的間距，應與管廊(lang)或框架跨距相一致。

6．在檢修(xiu)平臺上(shang)或空(kong)冷器(qi)(qi)立柱上(shang)設(she)置管架時，應(ying)與空(kong)冷器(qi)(qi)制造廠和結構設(she)計人員協商。

7．校核直梯高度(du)與位置(zhi)是(shi)否合(he)適(shi)。直梯周圍(wei)地面不得有設備等障礙(ai)物。

8．采用空(kong)(kong)冷器(qi)樣本或(huo)設備(bei)圖紙校核空(kong)(kong)冷器(qi)的管(guan)程數，以便確定與(yu)之相關的設備(bei)位置。通常管(guan)程為(wei)奇數時進、出(chu)口接(jie)管(guan)分別位于(yu)兩側。

9．熱位移(yi)數據(ju)和方向應(ying)由(you)管(guan)道應(ying)力分析人員計(ji)算決定后，標注(zhu)在(zai)圖上提(ti)供給空冷器制造(zao)廠考慮設計(ji)活(huo)動(dong)支架。

10．采用延伸空冷(leng)器柱子以支承管(guan)道時，應(ying)與空冷(leng)器制造廠及管(guan)道應(ying)力分析人員協商(shang)。
