一、塔與其關聯(lian)設備(bei)的布置要求
塔(ta)（Tower）與其關聯設備如(ru)進料加(jia)熱器(qi)，非明火加(jia)熱的(de)重(zhong)沸器(qi)、塔(ta)頂冷凝冷卻器(qi)、回流罐、塔(ta)底抽出泵等，宜按工藝流程順序，在(zai)不違反防火規范的(de)條件下，盡(jin)可能(neng)靠近布置，必要時可形(xing)成(cheng)一個(ge)獨立的(de)操作系(xi)統，這樣便于操作管理。
二、塔的布置方式
①. 單(dan)排(pai)布置：一(yi)(yi)般情(qing)況下較多采用單(dan)排(pai)布置的方式，管廊的一(yi)(yi)側(ce)有兩個(ge)(ge)或兩個(ge)(ge)以上的塔或立式容器時，一(yi)(yi)般中心(xin)線(xian)對(dui)齊，如兩個(ge)(ge)或兩個(ge)(ge)以上的塔設(she)置聯合(he)平臺時，可以中心(xin)線(xian)對(dui)齊，也可以一(yi)(yi)邊切線(xian)對(dui)齊。
②. 非單排(pai)(pai)布置：對于直徑較小本體較高(gao)的(de)塔，可(ke)(ke)以(yi)(yi)雙排(pai)(pai)布置或成三角形布置，這樣(yang)，可(ke)(ke)以(yi)(yi)利用平臺將塔聯系在一起提高(gao)其(qi)穩(wen)定性(xing)，但應注意平臺生根構件(jian)應采用可(ke)(ke)以(yi)(yi)滑動的(de)導(dao)向節點以(yi)(yi)適應不同(tong)操作溫度的(de)熱脹影響。
③. 框(kuang)架(jia)式布(bu)置：對(dui)直徑DN≤1000mmm的塔(ta)還可以布(bu)置在框(kuang)架(jia)內或框(kuang)架(jia)的一邊，利用框(kuang)架(jia)提高其穩定性。
三、沿管廊布置的(de)塔(ta)應考慮的(de)要求(qiu)
①. 塔和管廊之間應布置(zhi)管道，在背向管廊的(de)一側應設置(zhi)檢修通道和場地，塔的(de)人孔、手孔朝向檢修區一側。
②. 塔和管廊的間(jian)距。
a. 塔和管(guan)(guan)廊(lang)立(li)柱之間沒有(you)布置(zhi)泵(beng)時，塔外壁與(yu)(yu)管(guan)(guan)廊(lang)立(li)柱之間的(de)距離(li)，一般為3~5不宜小(xiao)于3m，一般在(zai)此范圍內，設(she)置(zhi)調節閥(fa)組和排(pai)水(shui)管(guan)(guan)道與(yu)(yu)排(pai)水(shui)井等。國外某些公司(si)的(de)裝置(zhi)設(she)備布置(zhi)中塔與(yu)(yu)管(guan)(guan)廊(lang)立(li)柱間距也有(you)小(xiao)于3m的(de)。
b. 塔(ta)(ta)和管廊立柱之間布置(zhi)泵時，可能泵的驅(qu)動機仍在管廊內，泵的進出口(kou)或其中之一在管廊立柱外，這(zhe)時泵的基礎與塔(ta)(ta)外壁的間距，應按泵的操作(zuo)、檢(jian)修和配管要求確定(ding)，一般情況下(xia)，不宜小于2.5m。
c. 兩塔(ta)之間凈距不宜小(xiao)(xiao)于2.5m（按SH3011規(gui)定，HG 20546規(gui)定兩塔(ta)之間最(zui)小(xiao)(xiao)凈距為2.4m），以(yi)便(bian)敷設(she)管道和設(she)置平臺。如采用聯(lian)合基礎(chu)時(shi)也可小(xiao)(xiao)于2.5m。
四、塔的安裝(zhuang)高度
塔(ta)的安裝高(gao)度應考慮(lv)以下(xia)各(ge)方面(mian)因素(su)。
①. 對(dui)于利用(yong)塔(ta)(ta)的內壓(ya)或塔(ta)(ta)內流體重力將(jiang)物料送往其(qi)他設備和(he)管道(dao)時，應由其(qi)內壓(ya)和(he)被送往設備或管道(dao)的壓(ya)力和(he)高度來確定塔(ta)(ta)的高度。
②. 對(dui)于(yu)用泵(beng)(beng)抽吸塔(ta)底(di)液體時，應由泵(beng)(beng)的需(xu)要汽蝕余量和(he)吸入管道的壓力降來確定塔(ta)的高度(du)。處于(yu)負壓狀態的塔(ta)，為了(le)保證塔(ta)底(di)泵(beng)(beng)的正(zheng)常操(cao)作，最低(di)液面應不低(di)于(yu)10m。
③. 帶有(you)非(fei)明火加(jia)熱(re)的重(zhong)沸器的塔(ta)，其(qi)安(an)裝高度，應(ying)按塔(ta)和(he)重(zhong)沸器之間的相互(hu)關系和(he)操作要求(qiu)來確定。
④. 塔的安(an)裝高度還應(ying)滿足底部(bu)管道(dao)安(an)裝和操作的要求，且其基礎面一般宜高出地面0.2m。
⑤. 對于成組布置的塔(ta)采用聯合平(ping)臺時(shi)，有(you)時(shi)平(ping)臺標(biao)高取(qu)齊(qi)有(you)困難，可(ke)以(yi)調整個別塔(ta)的安裝高度，便于平(ping)臺標(biao)高取(qu)齊(qi)。
五、重沸器的布置
①. 明火加熱的(de)(de)(de)重(zhong)沸器與塔(ta)的(de)(de)(de)間距，應按防火規范中加熱爐與塔(ta)的(de)(de)(de)間距要求布(bu)置。
②. 用蒸汽或熱(re)載體加(jia)熱(re)的臥式重沸器應靠近(jin)塔布(bu)置(zhi)，并與塔維(wei)持一(yi)定(ding)(ding)高差（由工藝設計確定(ding)(ding)），兩者之間的距(ju)離應滿足(zu)管道布(bu)置(zhi)要求(qiu)，重沸器管束的一(yi)端應有檢修(xiu)場地和(he)通道。
③. 立式(shi)(shi)熱虹吸式(shi)(shi)重沸(fei)器宜用塔作為支承(cheng)布置(zhi)在塔側(ce)，并與塔維持一定高差（由工藝設計確(que)定），其(qi)上方應留有(you)足夠的檢(jian)修空間(jian)。
④. 一(yi)(yi)座塔具有多臺并(bing)(bing)聯的立式重沸(fei)器時，重沸(fei)器的位(wei)置(zhi)和(he)安裝(zhuang)高度，除與塔維(wei)持一(yi)(yi)定高差之外，還應滿足布置(zhi)進出口集合管(guan)的要(yao)求并(bing)(bing)便于操作和(he)檢修。
六、塔布(bu)置(zhi)的工程實例
小直(zhi)徑(jing)塔(ta)和框架的聯合布置

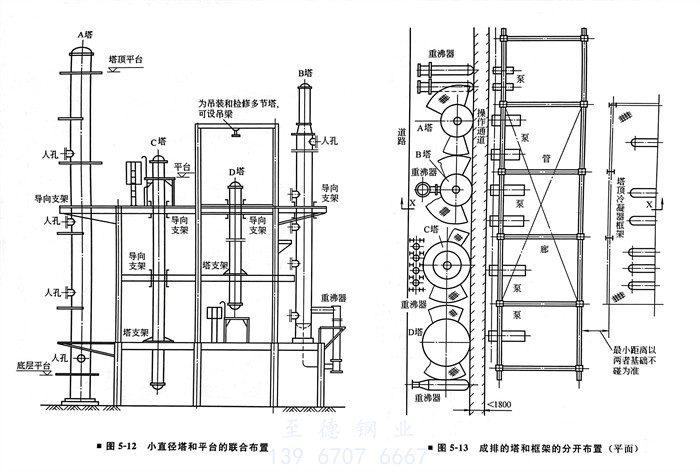

圖5-12所示為(wei)一組小直徑塔(ta)(ta)和(he)(he)框(kuang)(kuang)(kuang)架(jia)(jia)(jia)聯(lian)合布置(zhi)。由于塔(ta)(ta)徑小，一般靠近框(kuang)(kuang)(kuang)架(jia)(jia)(jia)或在(zai)(zai)框(kuang)(kuang)(kuang)架(jia)(jia)(jia)內布置(zhi)，便于設導向支(zhi)架(jia)(jia)(jia)以(yi)增加塔(ta)(ta)的穩定(ding)性。B塔(ta)(ta)布置(zhi)在(zai)(zai)框(kuang)(kuang)(kuang)架(jia)(jia)(jia)的外側，有利(li)于塔(ta)(ta)頂(ding)冷(leng)凝器的安裝和(he)(he)檢修，并可(ke)利(li)用(yong)框(kuang)(kuang)(kuang)架(jia)(jia)(jia)設置(zhi)重沸器支(zhi)架(jia)(jia)(jia)。D塔(ta)(ta)是分節(jie)塔(ta)(ta)，布置(zhi)在(zai)(zai)框(kuang)(kuang)(kuang)架(jia)(jia)(jia)內。在(zai)(zai)塔(ta)(ta)上方設置(zhi)吊梁(liang)，便于安裝和(he)(he)檢修。除框(kuang)(kuang)(kuang)架(jia)(jia)(jia)樓面外，根據需要(yao)在(zai)(zai)塔(ta)(ta)頂(ding)和(he)(he)塔(ta)(ta)底設了操作(zuo)平臺(tai)。
成(cheng)排(pai)的塔和(he)框(kuang)架的分開布置
圖(tu)(tu)5-13、圖(tu)(tu)5-14所示為(wei)成排的(de)塔(ta)和框(kuang)(kuang)架(jia)分開布(bu)置。塔(ta)組(zu)合框(kuang)(kuang)架(jia)之間設置管廊，四個塔(ta)按塔(ta)外壁成一線成排布(bu)置。塔(ta)的(de)回流(liu)泵(beng)、進(jin)料泵(beng)布(bu)置在管廊下(xia)靠近塔(ta)一側。塔(ta)頂冷凝器(qi)和回流(liu)罐等布(bu)置在框(kuang)(kuang)架(jia)上(shang)，聯系管道可利(li)用(yong)管廊或管廊頂部(bu)加設支(zhi)架(jia)支(zhi)承(cheng)。圖(tu)(tu)5-13中包(bao)含了(le)重沸器(qi)的(de)三種支(zhi)承(cheng)方式。
成(cheng)組的(de)塔與框架聯合(he)布置
圖(tu)5-15、圖(tu)5-16所示為(wei)成組(zu)的(de)塔(ta)(ta)與(yu)框架聯合布(bu)置(zhi)(zhi)。框架和塔(ta)(ta)均布(bu)置(zhi)(zhi)在管廊的(de)一側，A塔(ta)(ta)、B塔(ta)(ta)和C塔(ta)(ta)、D塔(ta)(ta)為(wei)兩(liang)組(zu)塔(ta)(ta)，分別布(bu)置(zhi)(zhi)在框架的(de)南北兩(liang)側，每(mei)組(zu)塔(ta)(ta)外壁取齊布(bu)置(zhi)(zhi)，并留有(you)檢修空(kong)地，框架東側留有(you)供吊(diao)車(che)進出的(de)通(tong)道，以便(bian)吊(diao)裝框架上的(de)設備。塔(ta)(ta)平(ping)臺與(yu)相鄰框架平(ping)臺相連(lian)，便(bian)于操作與(yu)維修。圖(tu)5-15、圖(tu)5-16中包(bao)含了重沸(fei)器的(de)兩(liang)種(zhong)支承方式。
某塔群(qun)的布置（圖(tu)5-17）
