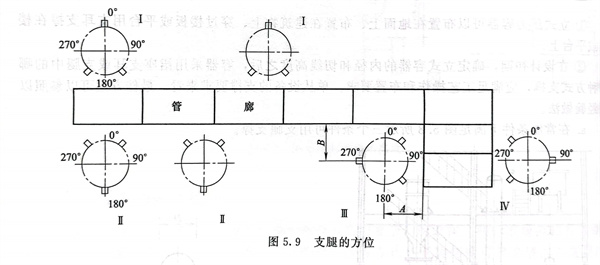

不銹鋼(gang)立(li)式容(rong)器支腿為3個時，支腿的方位應按下述常(chang)用的設備布(bu)置(zhi)設計規定(ding)或根據管道布(bu)置(zhi)需要(yao)而定(ding)，見圖(tu)5.9。


  圖5.9中管廊兩側的設備Ⅰ、Ⅱ支腿方位相差180°，在管廊轉角處的設備Ⅱ按A、B尺寸大小決定，圖中為A＜B時布置方法。若B＞A時，則設備Ⅰ皿應改為設備Ⅱ支腿方位，設備IV與設備III對稱。
