①. 不銹鋼塔上平(ping)臺(tai)和梯子(zi)是為(wei)人孔(kong)、手孔(kong)、閥門、液位計等的操(cao)(cao)作(zuo)、維修而(er)設(she)置(zhi)的。平(ping)臺(tai)和梯子(zi)宜設(she)在操(cao)(cao)作(zuo)區內。

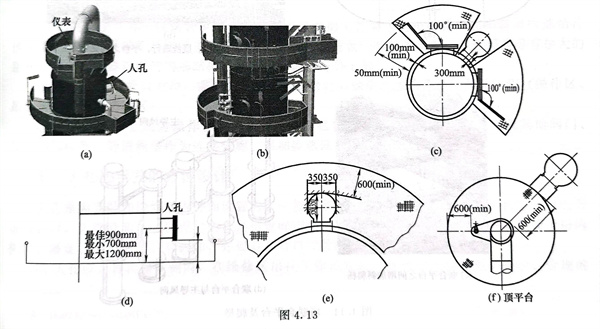

②. 每一個人(ren)孔(kong)(含裙座人(ren)孔(kong))均應設置操作平臺,平臺面距人(ren)孔(kong)中(zhong)心線一般在700~1200mm范圍內,最佳距離為900mm。人(ren)孔(kong)距塔平臺邊緣(yuan)最小距離為700mm,否則人(ren)孔(kong)蓋不能完全打開。人(ren)孔(kong)蓋開啟角度(du)與(yu)方(fang)向如圖4.13所(suo)示。

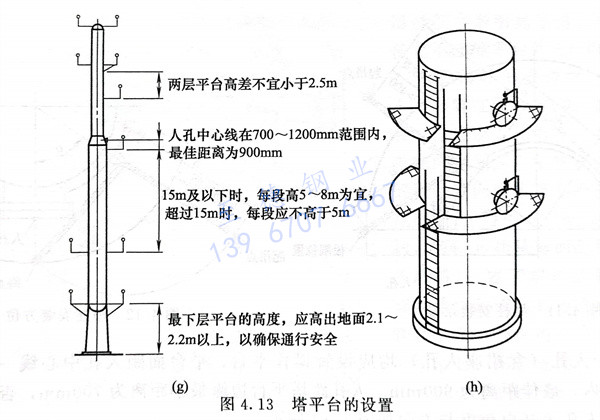

③. 有些項目,為了(le)節約成本(ben),將塔布置(zhi)在框(kuang)架上,可(ke)(ke)以把其支撐(cheng)面樓(lou)層(ceng)當作地面處理(li)。攀登高度在15m及以下(xia)時(shi),每段高5~8m為宜,超(chao)過15m時(shi),每段應不高于(yu)5m,否則應設中間休息平(ping)臺。兩層(ceng)塔平(ping)臺的(de)高差不宜小于(yu)2500mm,否則可(ke)(ke)能無(wu)法正常通行。


④. 平臺(tai)尺寸(cun)。最(zui)上(shang)層平臺(tai)可圍(wei)繞整個塔(ta)設置一(yi)周,有(you)利(li)于安(an)全(quan)(quan)操作(zuo)(zuo)(zuo)。平臺(tai)的(de)(de)寬(kuan)(kuan)度(du)由塔(ta)徑和(he)(he)操作(zuo)(zuo)(zuo)所需面積決定,一(yi)般(ban)為(wei)0.8~1.5m,最(zui)好(hao)為(wei)1.0m,且與塔(ta)的(de)(de)外徑至少有(you)100mm的(de)(de)凈空(kong)間;有(you)人(ren)孔的(de)(de)平臺(tai)1500mm;考慮軟(ruan)管站和(he)(he)軟(ruan)管支架處(chu)的(de)(de)安(an)全(quan)(quan)通道(dao)和(he)(he)安(an)全(quan)(quan)操作(zuo)(zuo)(zuo);應考慮熱電偶(ou)套管抽出的(de)(de)空(kong)間;應考慮閥(fa)門的(de)(de)檢修、操作(zuo)(zuo)(zuo)空(kong)間;應考慮安(an)全(quan)(quan)閥(fa)的(de)(de)檢修和(he)(he)裝卸空(kong)間;各種通道(dao)寬(kuan)(kuan)度(du)不小于600mm。


⑤. 有不銹(xiu)鋼(gang)管道穿過平臺時,要預先確定管道穿過方位,以便布置平臺的支承件。如圖4.13(a)所示,頂層為圓周平臺,第二層平臺在穿管位置塔平臺局部放寬。圖4.13(b)中的塔平臺也進行了局部放寬。


⑥. 最(zui)下層平臺的高度,應高出地面2.1~2.2m以上(shang),以確保通行安全。


⑦. 管(guan)口法蘭距平(ping)臺(tai)面(mian)最小(xiao)凈(jing)空為150mm,否則不好擰法蘭螺(luo)栓。

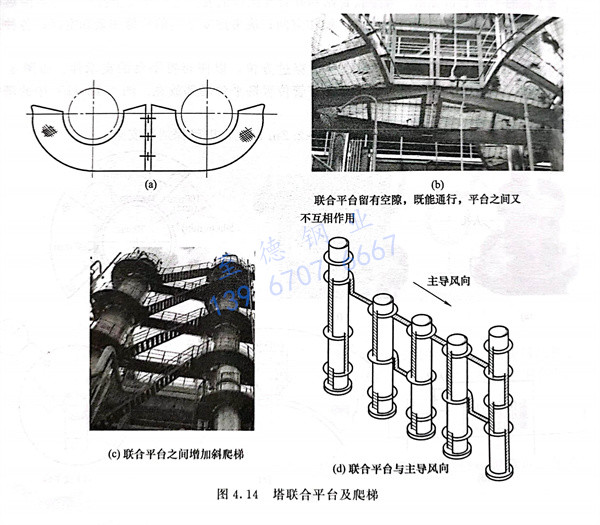

⑧. 有兩個以上塔設備并列的(de)(de)(de)情況下,應統一平(ping)(ping)臺(tai)標高(gao),做聯(lian)合(he)平(ping)(ping)臺(tai)。平(ping)(ping)臺(tai)應設防護欄桿和踢腳(jiao)板,欄桿高(gao)度以1.2m為宜;平(ping)(ping)臺(tai)的(de)(de)(de)進(jin)出(chu)口處(chu)應有自(zi)動復位(wei)欄桿;影(ying)響檢(jian)修的(de)(de)(de)欄桿段,應為可拆卸的(de)(de)(de)。聯(lian)合(he)平(ping)(ping)臺(tai)應考慮各塔、架之間的(de)(de)(de)熱脹及移(yi)動因素,留有縫隙,加入適當的(de)(de)(de)銷子,見圖(tu)4.14。塔身用法蘭連接(jie)時,應在法蘭下側設置(zhi)平(ping)(ping)臺(tai),平(ping)(ping)臺(tai)面與法蘭的(de)(de)(de)距離不宜大(da)于1.5m。




⑨. 不(bu)銹鋼(gang)塔操(cao)作平臺(tai)的(de)基本參數(shu)需(xu)要(yao)不(bu)銹鋼(gang)管道布(bu)(bu)置專業提出(chu)(chu),這些參數(shu)包(bao)括平臺(tai)高(gao)度(du)、寬(kuan)度(du)、載荷(he)、爬(pa)梯(ti)方位、平臺(tai)角度(du)。通(tong)常,平臺(tai)的(de)均(jun)布(bu)(bu)載荷(he)為250~400kgf/m20,因(yin)維(wei)修(xiu)或(huo)管架(jia)原(yuan)因(yin)需(xu)要(yao)平臺(tai)承擔更大負荷(he)時,必(bi)須給設備工程師提出(chu)(chu)條件。

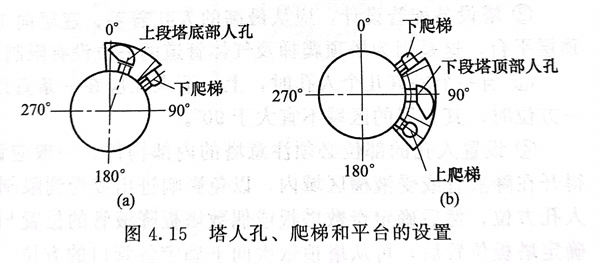

⑩. 上(shang)(shang)(shang)爬梯(ti)和(he)下(xia)爬梯(ti)分置于人(ren)孔(kong)兩(liang)側,以便在(zai)(zai)繪制下(xia)一(yi)層平(ping)(ping)臺時復制、鏡像,提高效(xiao)率,使平(ping)(ping)臺整齊美觀。當塔(ta)(ta)上(shang)(shang)(shang)段(duan)(duan)底(di)部人(ren)孔(kong)和(he)下(xia)段(duan)(duan)頂部人(ren)孔(kong)的間距通常很小,如果將兩(liang)個人(ren)孔(kong)設(she)置在(zai)(zai)同一(yi)方位上(shang)(shang)(shang),則無法為(wei)(wei)上(shang)(shang)(shang)段(duan)(duan)塔(ta)(ta)的人(ren)孔(kong)設(she)置平(ping)(ping)臺。這種情況可以將上(shang)(shang)(shang)段(duan)(duan)塔(ta)(ta)人(ren)孔(kong)置于下(xia)段(duan)(duan)塔(ta)(ta)人(ren)孔(kong)的下(xia)爬梯(ti)的一(yi)側,并將該下(xia)爬梯(ti)延伸作(zuo)為(wei)(wei)上(shang)(shang)(shang)段(duan)(duan)塔(ta)(ta)人(ren)孔(kong)操作(zuo)平(ping)(ping)臺的下(xia)爬梯(ti),這個平(ping)(ping)臺不再(zai)設(she)置上(shang)(shang)(shang)爬梯(ti),見(jian)圖4.15。




?. 不(bu)銹鋼塔與(yu)框(kuang)架靠(kao)近布(bu)置時,最好在塔平臺和框(kuang)架之(zhi)間(jian)設通(tong)道,為考慮熱膨脹問題,通(tong)道一端做成活動結構。


?. 最下(xia)面(mian)的平臺梯子宜(yi)靠近管(guan)廊一側,可(ke)以利用梯子對下(xia)面(mian)的閥(fa)或儀(yi)表進(jin)行操作。


?. 不銹(xiu)鋼塔器上(shang)的梯子幾乎(hu)都是直(zhi)梯,是上(shang)下(xia)各層(ceng)平臺以(yi)及安全逃生的通道(dao),也可作(zuo)為觀察、操作(zuo)和維修某些附件的設施。


?. 需要經(jing)常上去進(jin)行(xing)操作和(he)維修工作的(de)平臺應設置梯子(zi)。下列(lie)附件也可靠近直梯布(bu)置:3”及以(yi)下的(de)閥(fa);各種液位計視鏡;手孔;壓力(li)計,等儀表。


?. 梯(ti)子的(de)設計(ji)


   a. 梯子的布置間距必須(xu)滿足GB50160《石油化工企(qi)業設計(ji)防火(huo)規(gui)范》的規(gui)定(ding)。


   b. 直(zhi)梯(ti)寬度以0.4~0.6m為(wei)宜(yi),離(li)地超3m梯(ti)上(shang)應(ying)加護欄(lan),離(li)平(ping)臺(tai)超過2.4m起(qi)應(ying)加設護欄(lan)(安(an)全(quan)(quan)護籠),以保(bao)證人員安(an)全(quan)(quan)。


   c. 塔平臺(tai)直梯應(ying)(ying)自(zi)下而上分(fen)段(duan)錯開布置,每層(ceng)梯子換一個角(jiao)度,并(bing)且應(ying)(ying)取側體位(wei)上下平(塔頂平臺(tai)可除外)。
