本章(zhang)所介(jie)紹(shao)的(de)美(mei)國管(guan)件(jian)(jian)標(biao)(biao)準(zhun)主要(yao)為(wei)美(mei)國機械工程師協會(hui)（即ASME）近期發(fa)布的(de)最(zui)新標(biao)(biao)準(zhun)，這些管(guan)件(jian)(jian)標(biao)(biao)準(zhun)主要(yao)為(wei)：灰鑄鐵螺(luo)紋管(guan)件(jian)(jian)（ASME B16.4-1998）、可鍛(duan)鑄鐵螺(luo)紋管(guan)件(jian)(jian)（ASME B16.3-1998）、承插焊(han)(han)和螺(luo)紋連接鍛(duan)鋼(gang)(gang)制(zhi)管(guan)件(jian)(jian)（ASME B16.11-2005）、工廠制(zhi)造的(de)鍛(duan)鋼(gang)(gang)對焊(han)(han)管(guan)件(jian)(jian)及鍛(duan)鋼(gang)(gang)制(zhi)對焊(han)(han)短半(ban)徑彎(wan)頭和180°彎(wan)頭等。
工廠制造的鍛鋼對焊管件 ASME B16.9-2003 標準
一、適用范圍
1. 總則(ze)
ASME B16.9-2003標(biao)準適(shi)用于規(gui)格為NPS1/2～NPS 48（DN 15～DN1200）的工(gong)廠制(zhi)造(zao)的鍛制(zhi)對焊管件(jian)的總體尺寸(cun)、公差(cha)、壓力等級(ji)、試驗及標(biao)志(zhi)。
2. 特殊管(guan)件
根據(ju)制(zhi)造(zao)廠(chang)和使用方(fang)雙方(fang)協(xie)議，可以制(zhi)造(zao)特殊(shu)尺寸、規格、形(xing)狀及公差的管件。
3. 管件(jian)制品
采(cai)用環焊縫或(huo)交叉焊縫制(zhi)(zhi)造的分支管件和(he)其他管件均屬(shu)管件制(zhi)(zhi)品(pin)，并不(bu)屬(shu)于該(gai)標準的范(fan)圍。
搭接短(duan)節制(zhi)品(pin)不受以上限制(zhi)，只要其材(cai)料(liao)(liao)符合20.4.4條所規(gui)定(ding)的(de)(de)可適用的(de)(de)ASTM材(cai)料(liao)(liao)規(gui)范的(de)(de)所有要求。
4. 標(biao)準計量(liang)單(dan)位
無論以米制為(wei)單位或以美國慣用單位（即英制單位）表示(shi)的數值(zhi)(zhi)都分別視為(wei)標準值(zhi)(zhi)。
在該標準(zhun)的正(zheng)文中英制(zhi)單(dan)位(wei)在括號內示出。由于兩(liang)種(zhong)(zhong)單(dan)位(wei)制(zhi)所規定的數值不(bu)能做到精確地相等，因此(ci)，必須(xu)獨立地分別使(shi)用每一(yi)種(zhong)(zhong)單(dan)位(wei)制(zhi)。兩(liang)種(zhong)(zhong)單(dan)位(wei)制(zhi)使(shi)用的混合數值，將導致與該標準(zhun)的不(bu)一(yi)致。
無論是(shi)米制單(dan)位尺寸的(de)(de)管(guan)件或是(shi)英制單(dan)位尺寸的(de)(de)管(guan)件，其規格的(de)(de)標志都為NPS。管(guan)件壓力等級與相應規格和材料(liao)的(de)(de)管(guan)子的(de)(de)連接(jie)壁厚有(you)關(guan)。
5. 使用條件
適合(he)于(yu)特定流體使(shi)用(yong)條件的管件型(xing)式和材(cai)料的選擇標準，不屬于(yu)本標準的范圍。
6. 焊接
安裝焊接要求不(bu)屬(shu)于(yu)本標準的范圍(wei)。
7. 質量體系
按ASME B16.9標(biao)準制(zhi)造(zao)(zao)的(de)產品應(ying)按質量(liang)(liang)體系(xi)程(cheng)序生產，該程(cheng)序應(ying)遵循 ISO 9000系(xi)列(lie)的(de)某(mou)一適合的(de)標(biao)準的(de)原則制(zhi)定(ding)。制(zhi)造(zao)(zao)廠(chang)(chang)(chang)有責任確定(ding)是否(fou)需要由一個獨立的(de)組織機(ji)構對產品制(zhi)造(zao)(zao)廠(chang)(chang)(chang)的(de)質量(liang)(liang)體系(xi)進行注冊／或認(ren)證(zheng)。采(cai)購(gou)(gou)方(fang)(fang)在(zai)(zai)制(zhi)造(zao)(zao)廠(chang)(chang)(chang)的(de)場所(suo)應(ying)能得(de)到(dao)演示程(cheng)序符合性的(de)詳細(xi)文件(jian)。應(ying)采(cai)購(gou)(gou)方(fang)(fang)的(de)請求，采(cai)購(gou)(gou)方(fang)(fang)可以得(de)到(dao)產品制(zhi)造(zao)(zao)廠(chang)(chang)(chang)提供的(de)其所(suo)使用的(de)該質量(liang)(liang)體系(xi)程(cheng)序的(de)書面概括說(shuo)明。所(suo)謂產品制(zhi)造(zao)(zao)廠(chang)(chang)(chang)是指(zhi)按本標(biao)準標(biao)志或識別(bie)要求顯示在(zai)(zai)產品上的(de)完(wan)整(zheng)廠(chang)(chang)(chang)名(ming)和商標(biao)。
8. 修約
為了確(que)定(ding)符(fu)合于本標準(zhun)的(de)目(mu)的(de)，確(que)定(ding)有效(xiao)數字值(zhi)（最大極限值(zhi)或最小(xiao)極限值(zhi)）的(de)修(xiu)約，規(gui)定(ding)應(ying)按ASTME29予(yu)以“圓(yuan)整”。十(shi)進制的(de)小(xiao)數值(zhi)和公差(cha)并不包含特(te)殊的(de)測(ce)量(liang)方(fang)法(fa)。
9. 壓力等級(ji)標志
磅級(ji)（后面緊跟尺(chi)寸數字）是(shi)壓(ya)力-溫度(du)等級(ji)的標(biao)志(zhi)。對于(yu)本標(biao)準(zhun)(zhun)中所引(yin)用(yong)的ASME B16.5法(fa)蘭的標(biao)準(zhun)(zhun)，其(qi)標(biao)志(zhi)為磅級(ji)150、300、900、1500及(ji)2500。
二、 壓力等(deng)級
1. 等級(ji)的基準
按(an)(an)本標(biao)準所規定(ding)的(de)(de)管(guan)(guan)(guan)件(jian)(jian)的(de)(de)允(yun)許壓(ya)力等(deng)級(ji)，可以(yi)根據(ju)ASME B31《壓(ya)力管(guan)(guan)(guan)道規范》中所規定(ding)的(de)(de)規程，按(an)(an)等(deng)同材(cai)料（按(an)(an)相應(ying)(ying)(ying)材(cai)料規范的(de)(de)化學成分和(he)(he)機械(xie)性能比較所得出(chu)的(de)(de)）的(de)(de)直(zhi)無(wu)縫管(guan)(guan)(guan)來(lai)計算(suan)。為了計算(suan)，應(ying)(ying)(ying)使(shi)用(yong)(yong)與(yu)管(guan)(guan)(guan)件(jian)(jian)相當的(de)(de)管(guan)(guan)(guan)子(zi)(zi)規格(ge)、壁(bi)厚(hou)及(ji)材(cai)料的(de)(de)應(ying)(ying)(ying)用(yong)(yong)數(shu)據(ju)。管(guan)(guan)(guan)件(jian)(jian)上的(de)(de)管(guan)(guan)(guan)子(zi)(zi)規格(ge)、壁(bi)厚(hou)（或壁(bi)厚(hou)系列號）和(he)(he)材(cai)料標(biao)志(zhi)與(yu)壓(ya)力等(deng)級(ji)標(biao)志(zhi)有關。
2. 管件的設(she)計(ji)
管(guan)件(jian)的(de)(de)設(she)計應按(an)美國全國范圍內公認的(de)(de)壓力容器(qi)或(huo)管(guan)道規范中所包含的(de)(de)數(shu)(shu)學(xue)分(fen)析(xi)(xi)方法(fa)（例如，對(dui)彎頭按(an)ASME B16.49）來確定，或(huo)按(an)制造(zao)廠的(de)(de)意(yi)見，根(gen)據(ju)本標準(zhun)的(de)(de)第(di)9章采(cai)用(yong)(yong)驗(yan)(yan)證(zheng)試驗(yan)(yan)方法(fa)進行。為了滿足設(she)計或(huo)制造(zao)要求，可以預料(liao)，成型管(guan)件(jian)某(mou)些部分(fen)的(de)(de)壁厚(hou)可能需(xu)要比打(da)算(suan)使(shi)用(yong)(yong)該管(guan)件(jian)的(de)(de)管(guan)子(zi)壁厚(hou)要厚(hou)。如果使(shi)用(yong)(yong)，數(shu)(shu)學(xue)分(fen)析(xi)(xi)可以考慮這些較厚(hou)部分(fen)。在制造(zao)的(de)(de)現場應能得(de)到數(shu)(shu)學(xue)分(fen)析(xi)(xi)和／或(huo)合(he)格的(de)(de)驗(yan)(yan)證(zheng)試驗(yan)(yan)結果的(de)(de)記錄以供采(cai)購方檢查。
三(san)、規格

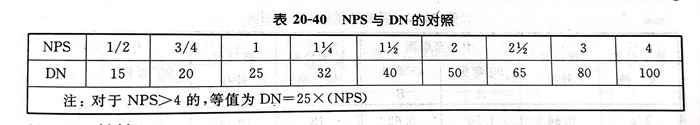

公稱管件規格的代號是NPS后跟無因次的數字(zi)。NPS與國(guo)際(ji)標準中(zhong)所使(shi)用(yong)的標準公稱通徑DN有關(guan)，它們(men)之(zhi)間的關(guan)系見表20-40。
四、材(cai)料
本(ben)標(biao)準所包括的(de)(de)鍛(duan)制管(guan)(guan)件(jian)(jian)(jian)應遵循(xun) ASTM A234、A403、A420、A815、B361、B363和(he)B366或(huo)ASME 鍋爐和(he)壓力容器規范(fan)第II卷中(zhong)所列出的(de)(de)相(xiang)應標(biao)準。術語“鍛(duan)制”是(shi)指管(guan)(guan)件(jian)(jian)(jian)是(shi)由管(guan)(guan)子、管(guan)(guan)材、板材或(huo)鍛(duan)件(jian)(jian)(jian)制造的(de)(de)。由鍛(duan)坯(pi)制造的(de)(de)管(guan)(guan)件(jian)(jian)(jian)只能根據制造廠和(he)采購方的(de)(de)協議供貨。這種(zhong)管(guan)(guan)件(jian)(jian)(jian)不需要(yao)符合20.4.7條表面輪廓的(de)(de)要(yao)求(qiu)。
五(wu)、尺寸
1. 標準尺寸
本標(biao)準為(wei)管件的焊接端提供了固定位置，不(bu)論是(shi)相對于管件的中心線(xian)還是(shi)總(zong)尺(chi)寸，其位置都不(bu)變(bian)。
管(guan)件尺(chi)寸分米制和英制兩個系列。

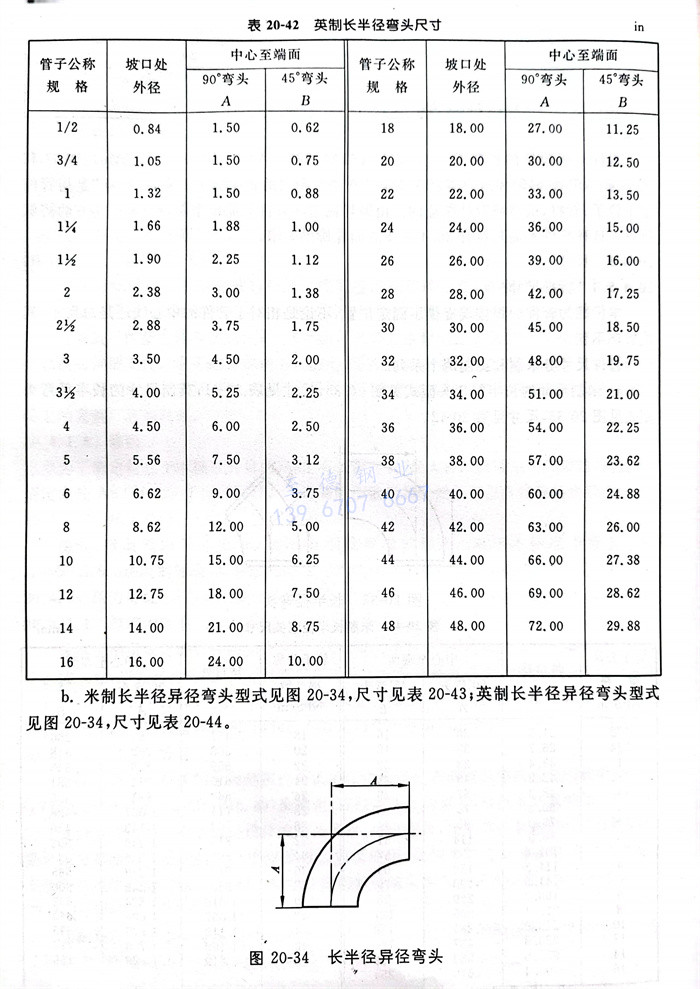

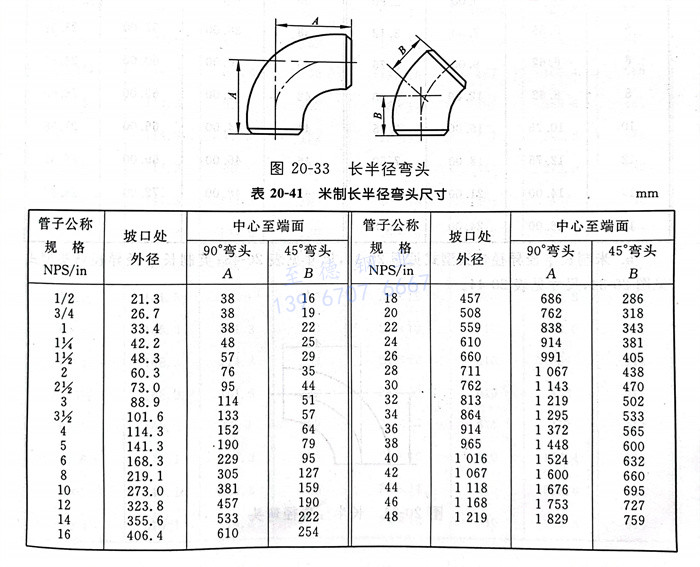

a. 米(mi)制尺寸的(de)長(chang)半(ban)徑(jing)彎頭(tou)型式見(jian)(jian)(jian)圖20-33，尺寸見(jian)(jian)(jian)表20-41；英(ying)制尺寸的(de)長(chang)半(ban)徑(jing)彎頭(tou)型式見(jian)(jian)(jian)圖20-33，尺寸見(jian)(jian)(jian)表20-42。

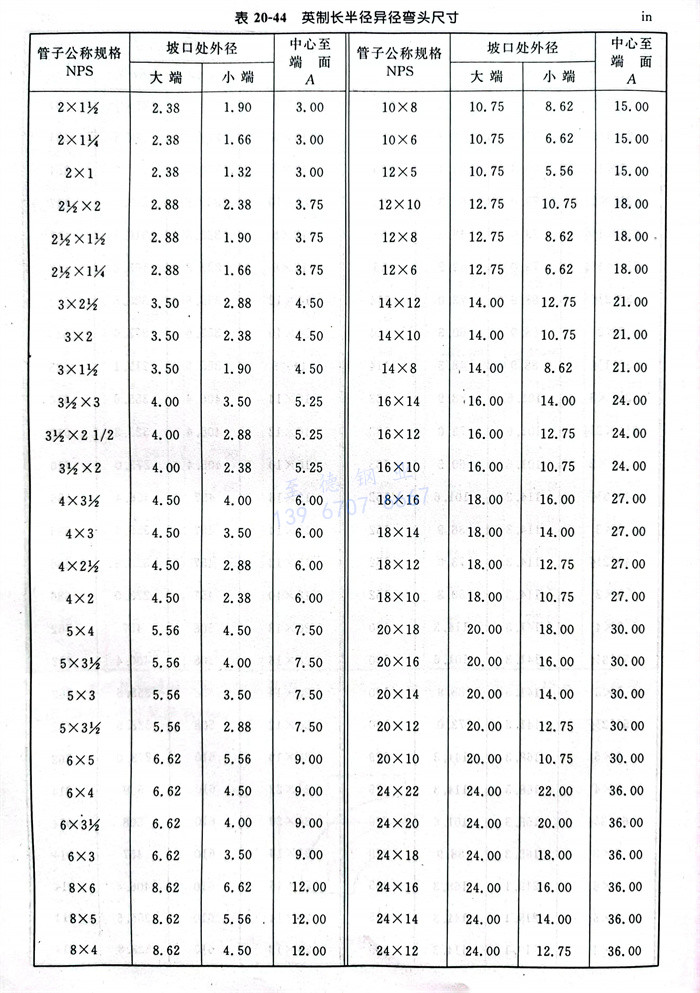

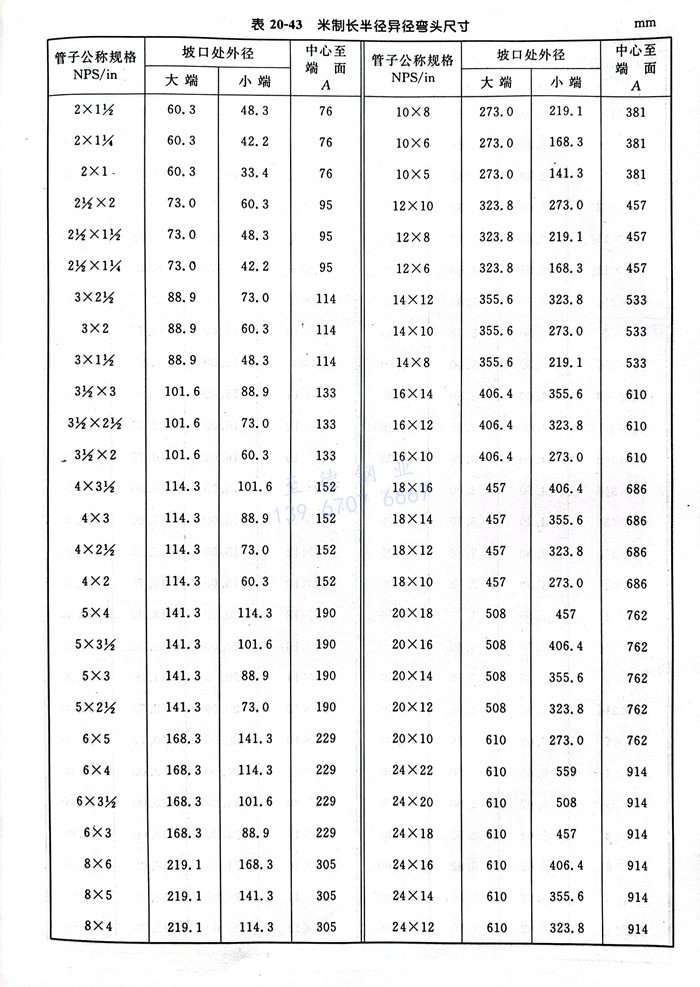

b. 米(mi)制(zhi)尺寸的(de)長半(ban)徑(jing)(jing)(jing)異(yi)徑(jing)(jing)(jing)彎頭型式見圖20-34，尺寸見表(biao)20-43；英制(zhi)尺寸的(de)長半(ban)徑(jing)(jing)(jing)異(yi)徑(jing)(jing)(jing)彎頭型式見圖20-34，尺寸見表(biao)20-44。

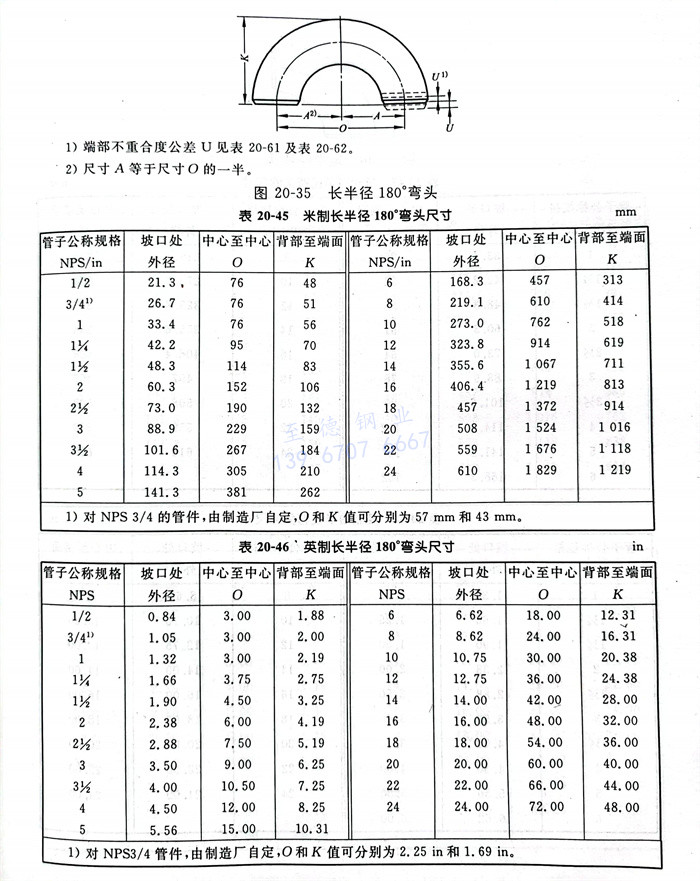

c. 米制尺(chi)寸(cun)(cun)的(de)長(chang)半徑(jing)180°彎頭型(xing)式見圖20-35，尺(chi)寸(cun)(cun)見表20-45；英制尺(chi)寸(cun)(cun)的(de)長(chang)半徑(jing)180°彎頭型(xing)式見圖20-35，尺(chi)寸(cun)(cun)見表20-46。

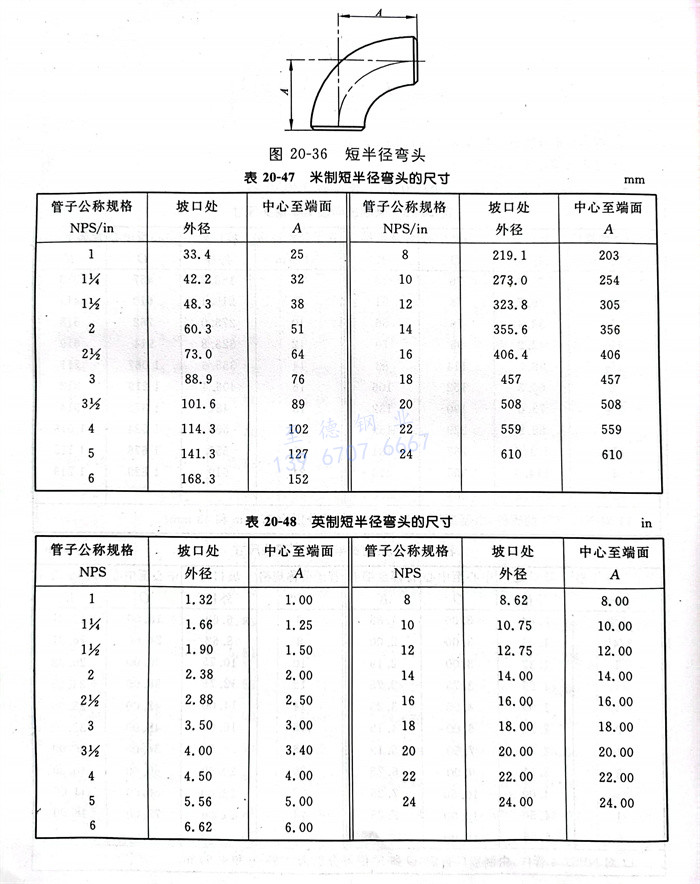

d. 米制尺(chi)寸(cun)(cun)的短半(ban)(ban)徑(jing)彎頭型式見圖(tu)20-36，尺(chi)寸(cun)(cun)見表20-47；英(ying)制尺(chi)寸(cun)(cun)的短半(ban)(ban)徑(jing)彎頭型式見圖(tu)20-36，尺(chi)寸(cun)(cun)見表20-48。

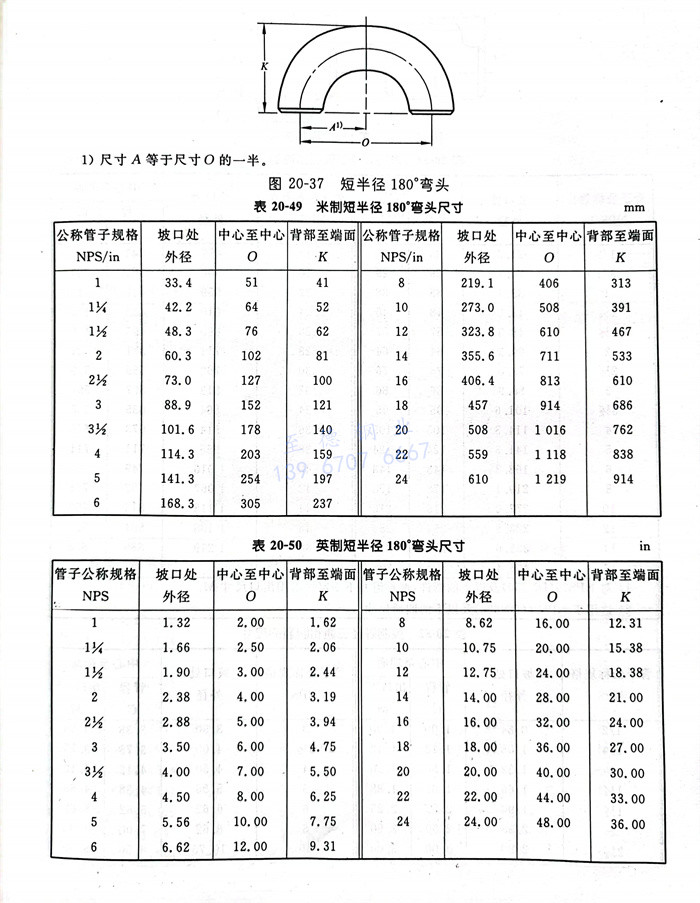

e. 米(mi)制尺寸的(de)短半(ban)徑180°彎頭型式見(jian)圖20-37，尺寸見(jian)表(biao)20-49；英制尺寸的(de)短半(ban)徑180°彎頭型式見(jian)圖20-37，尺寸見(jian)表(biao)20-50。

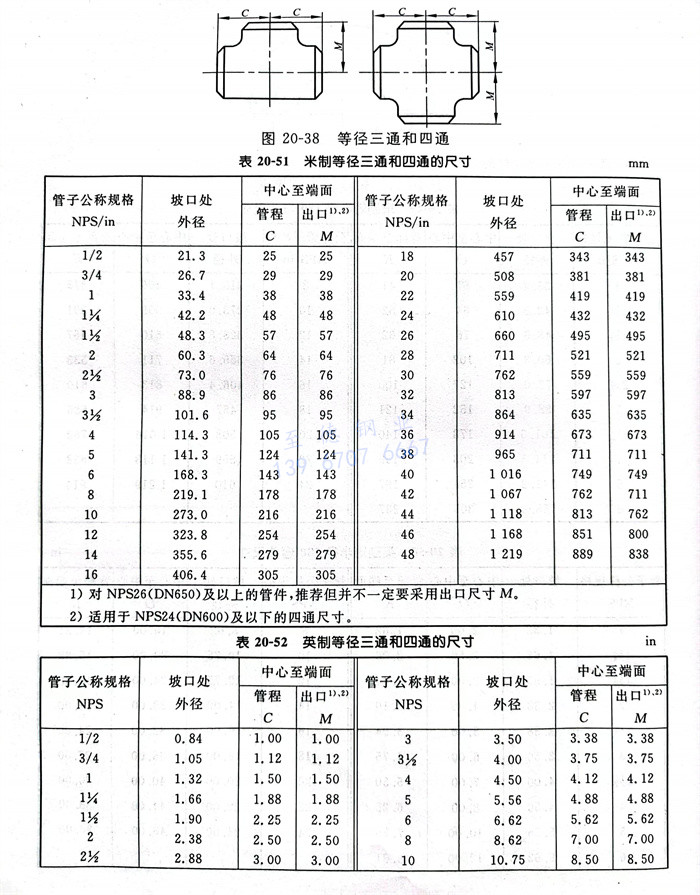

f. 米制尺(chi)(chi)寸(cun)(cun)等徑(jing)三(san)通(tong)和四通(tong)型式見(jian)(jian)圖(tu)20-38，尺(chi)(chi)寸(cun)(cun)見(jian)(jian)表20-51；英(ying)制尺(chi)(chi)寸(cun)(cun)等徑(jing)三(san)通(tong)和四通(tong)型式見(jian)(jian)圖(tu)20-38，尺(chi)(chi)寸(cun)(cun)見(jian)(jian)表20-52。

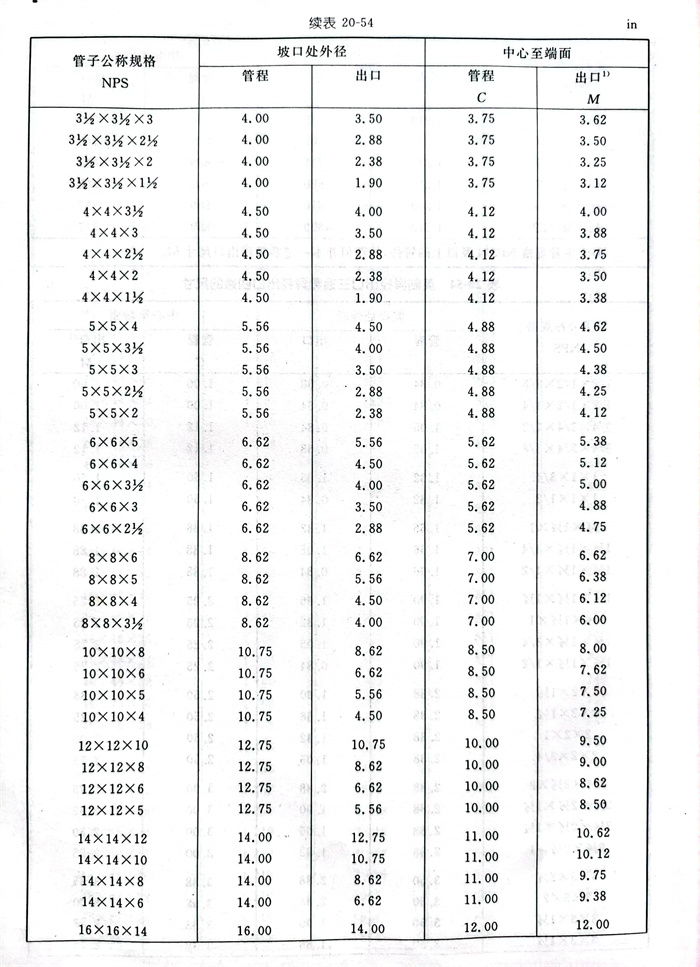

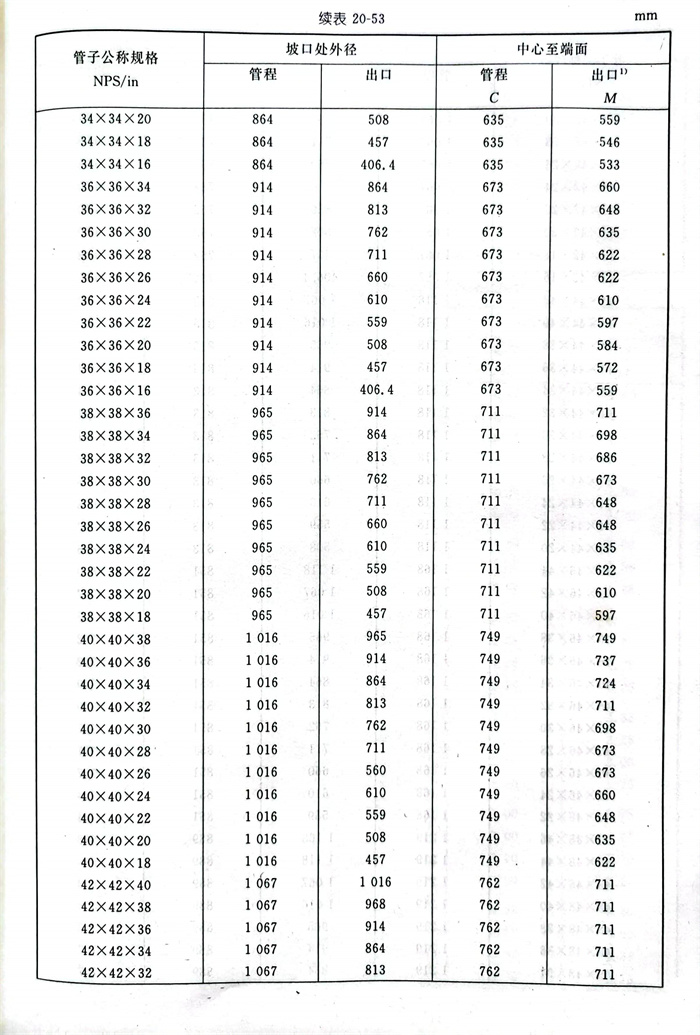

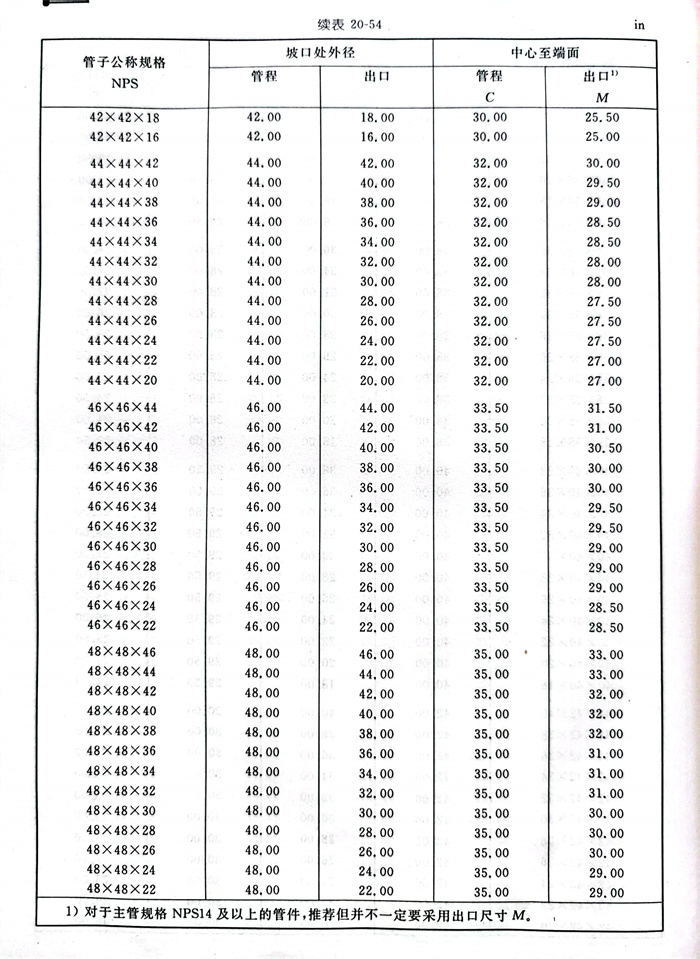

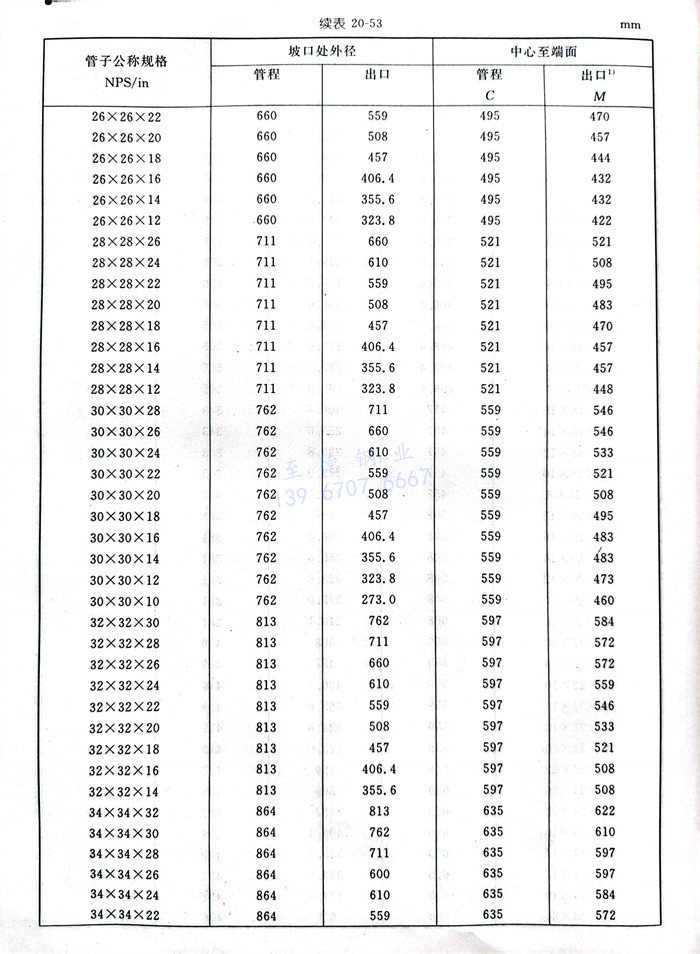

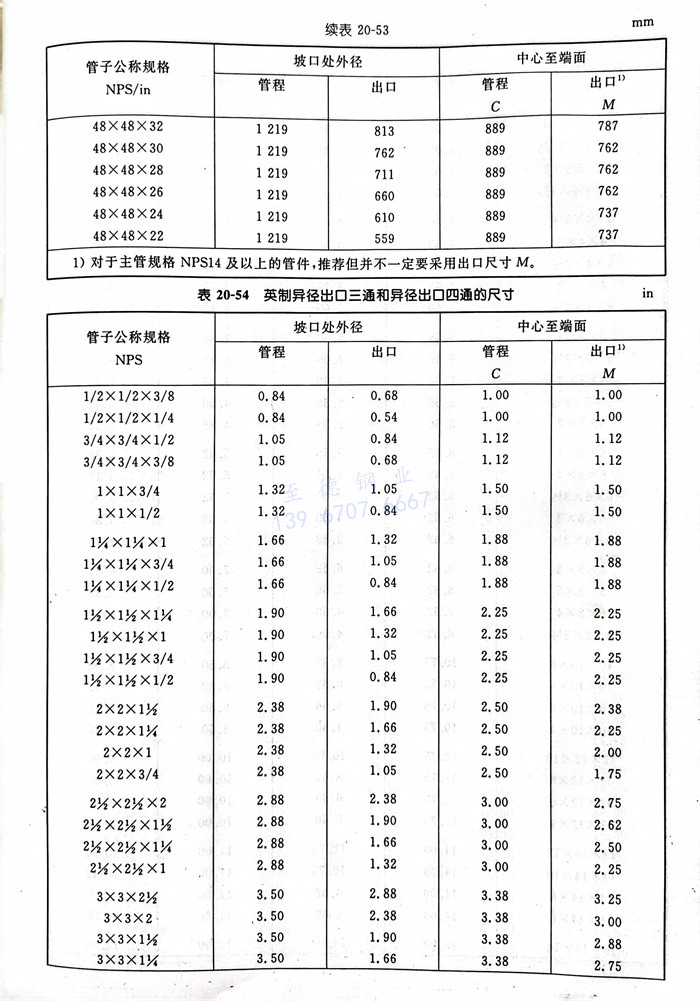

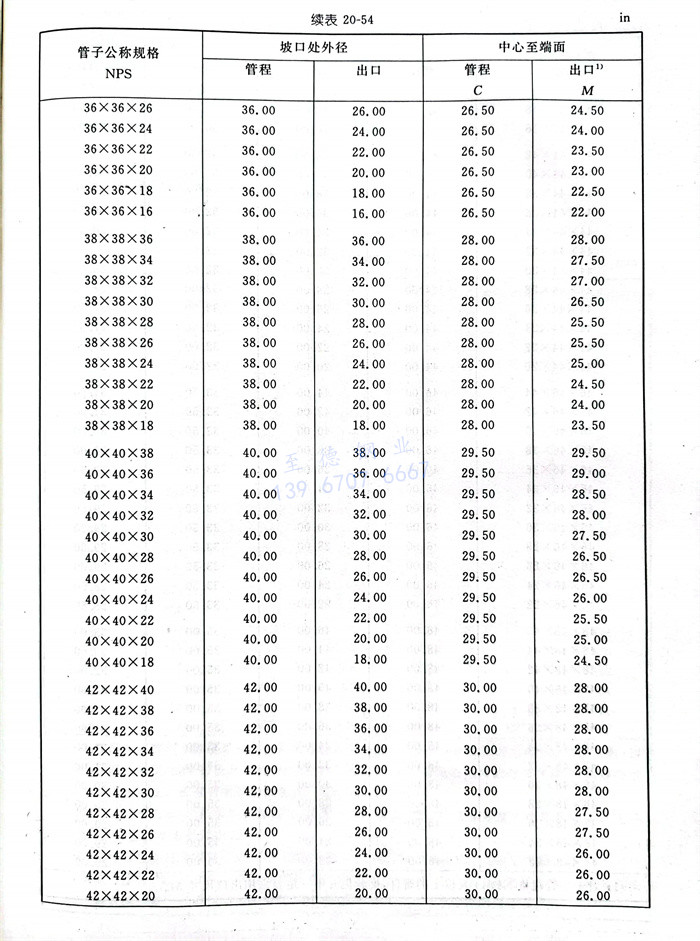

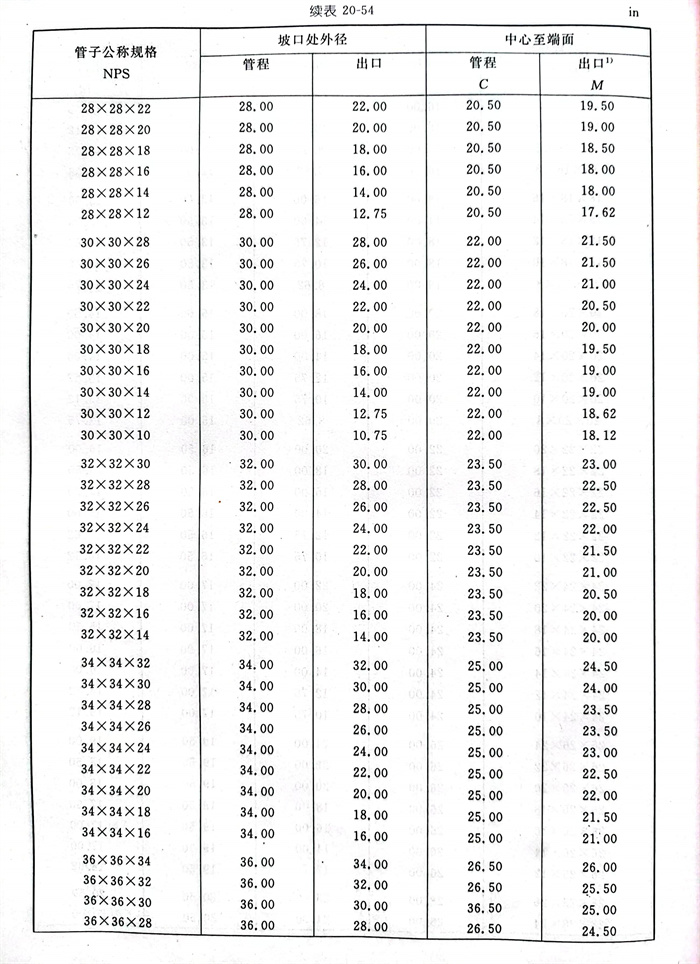

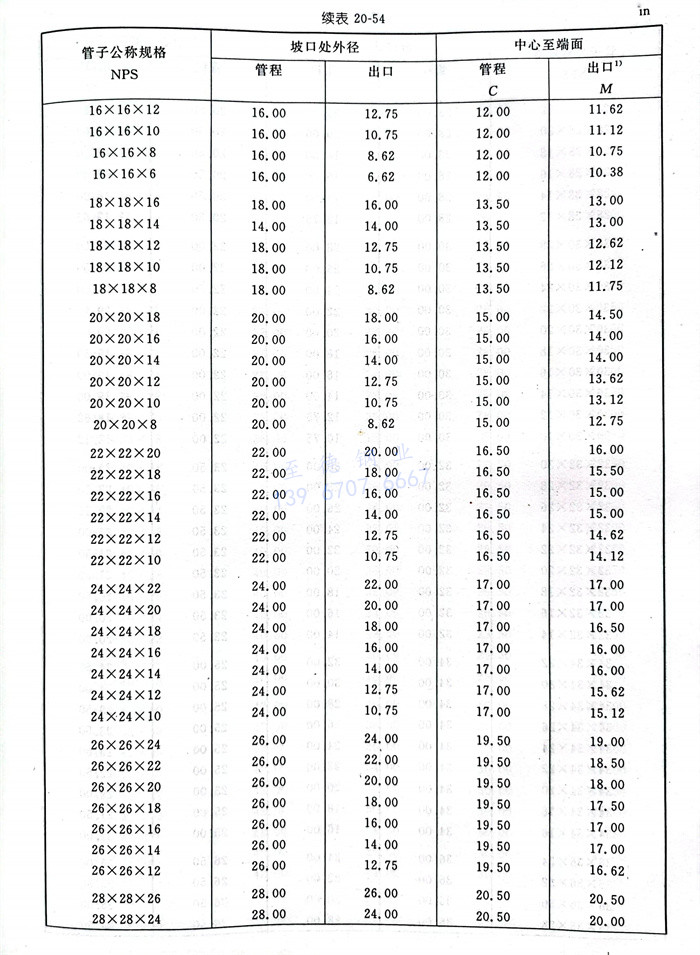

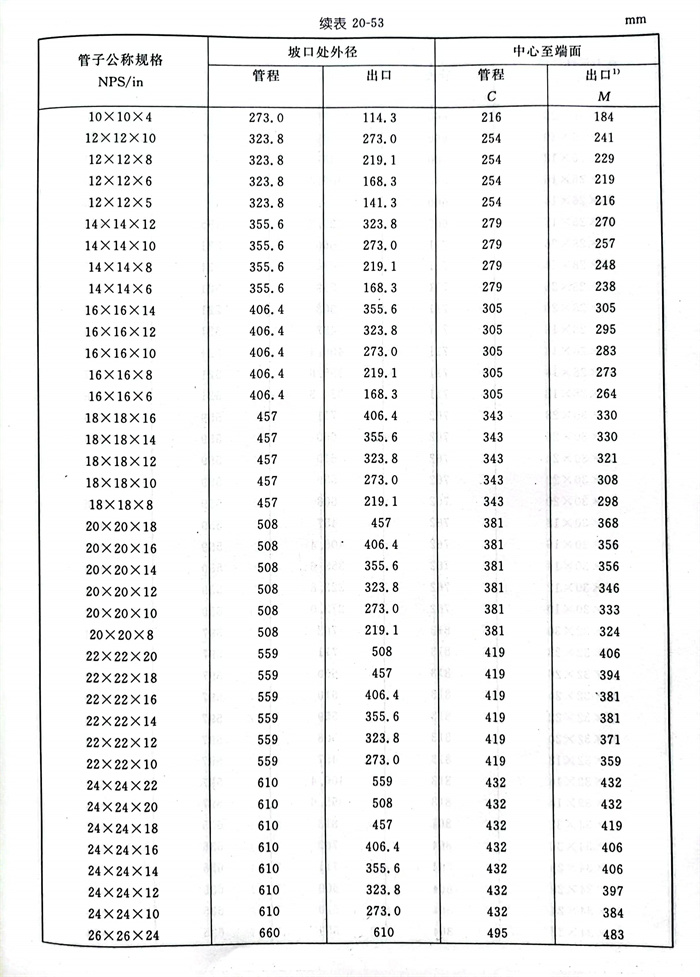

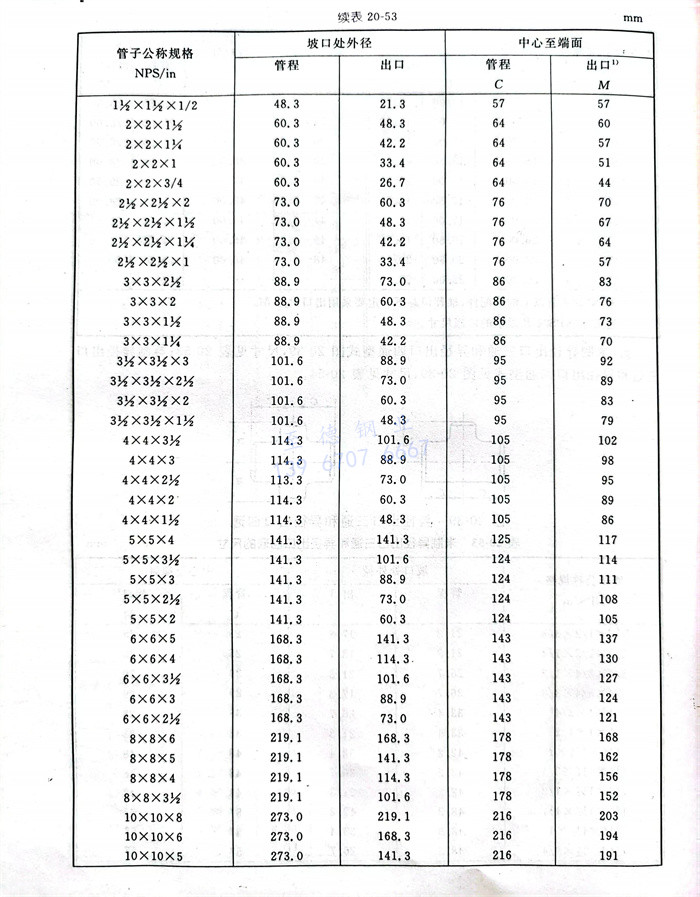

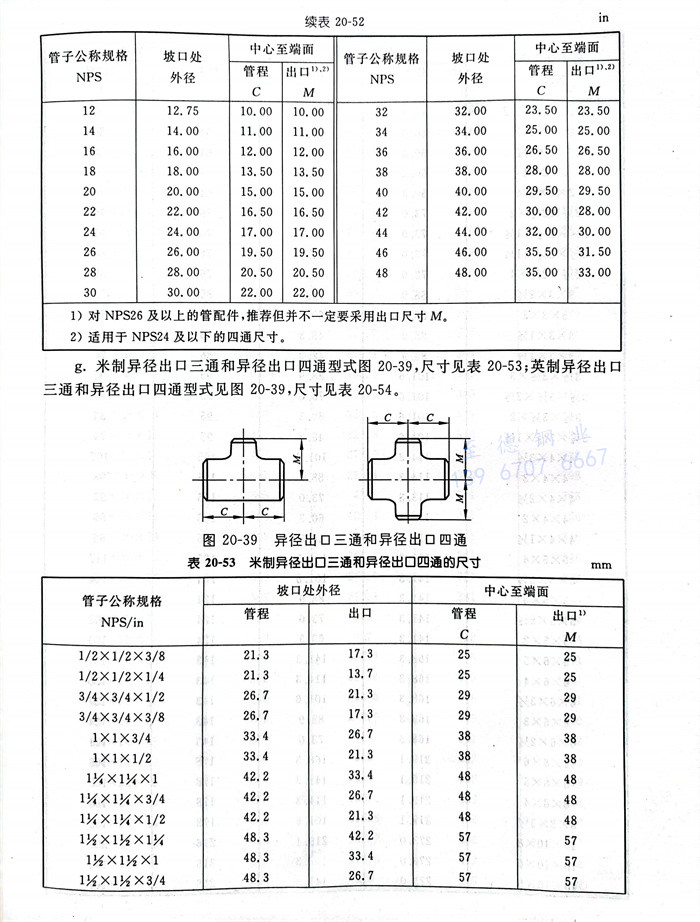

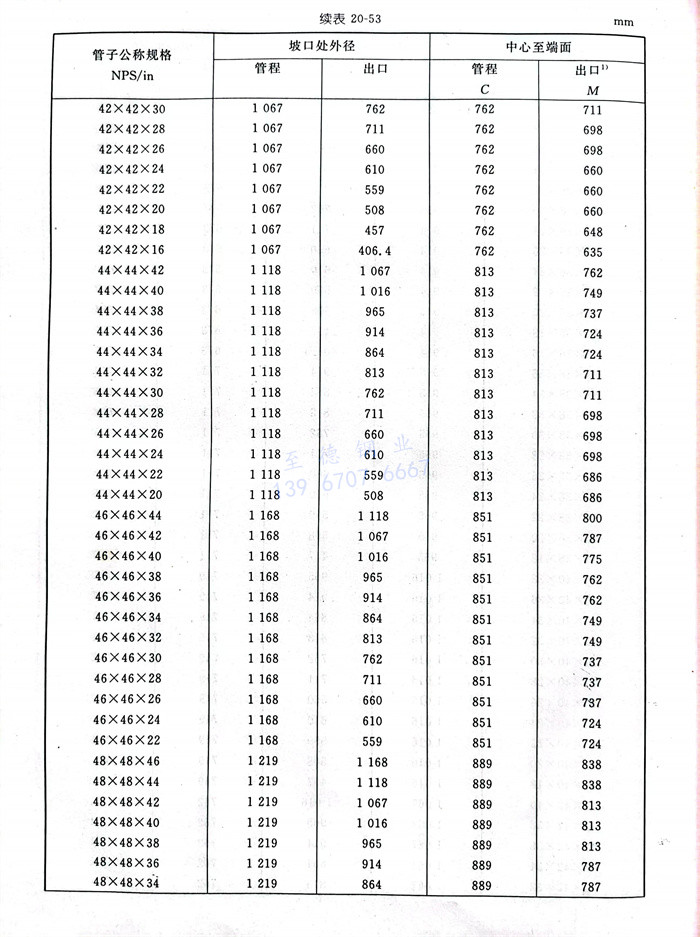

g. 米制(zhi)尺寸異徑(jing)出(chu)口(kou)(kou)(kou)(kou)三通和異徑(jing)出(chu)口(kou)(kou)(kou)(kou)四通型式見(jian)圖20-39，尺寸見(jian)表20-53；英制(zhi)尺寸異徑(jing)出(chu)口(kou)(kou)(kou)(kou)三通和異徑(jing)出(chu)口(kou)(kou)(kou)(kou)四通型式見(jian)圖20-39，尺寸見(jian)表20-54。

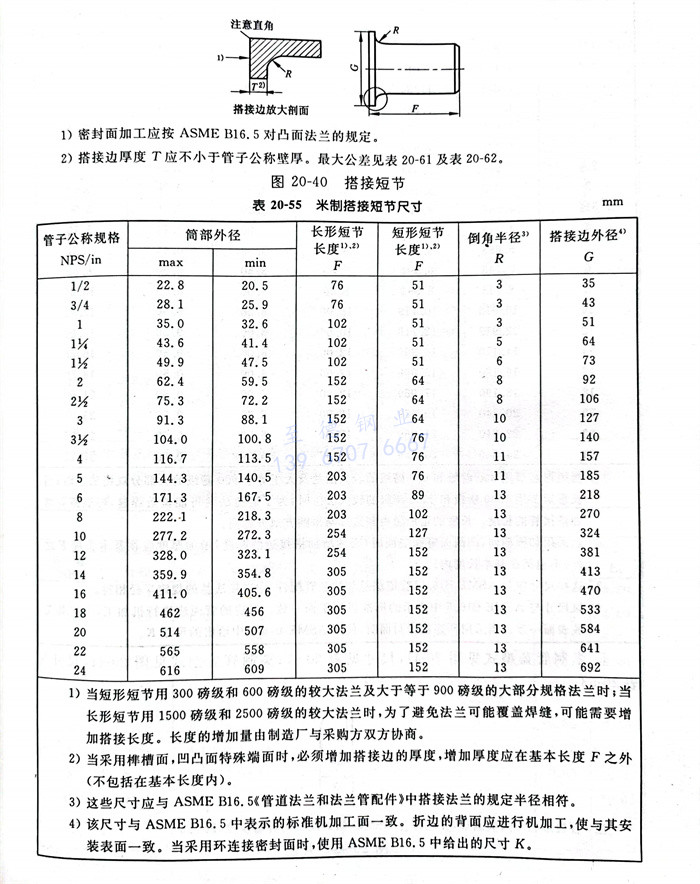

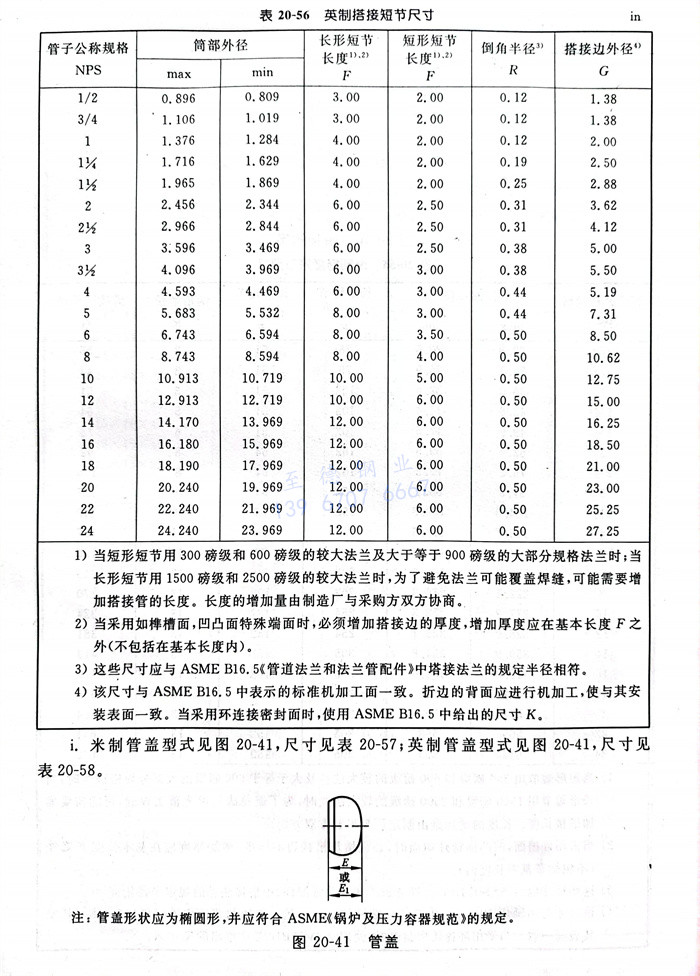

h. 米制搭接短(duan)節型式見圖(tu)20-40，尺寸見表20-55；英制搭接短(duan)節型式見圖(tu)20-40，尺寸見表20-56。
①. 當短(duan)(duan)形(xing)短(duan)(duan)節(jie)用(yong)(yong)300磅(bang)(bang)(bang)級(ji)和600磅(bang)(bang)(bang)級(ji)的(de)較大(da)(da)法蘭(lan)(lan)及大(da)(da)于(yu)等于(yu)900磅(bang)(bang)(bang)級(ji)的(de)大(da)(da)部分(fen)規(gui)格法蘭(lan)(lan)時(shi)；當長(chang)形(xing)短(duan)(duan)節(jie)用(yong)(yong)1500磅(bang)(bang)(bang)級(ji)和2500磅(bang)(bang)(bang)級(ji)的(de)較大(da)(da)法蘭(lan)(lan)時(shi)，為(wei)了避(bi)免(mian)法蘭(lan)(lan)可(ke)能覆蓋焊(han)縫(feng)，可(ke)能需要增加搭接(jie)長(chang)度(du)。長(chang)度(du)的(de)增加量由制(zhi)造(zao)廠與采(cai)購(gou)方雙(shuang)方協商。
②. 當采用榫槽(cao)面，凹凸面特殊端面時，必須(xu)增(zeng)加(jia)搭(da)接邊的厚度(du)，增(zeng)加(jia)厚度(du)應在(zai)基本(ben)(ben)長(chang)(chang)度(du)F之外（不(bu)包括在(zai)基本(ben)(ben)長(chang)(chang)度(du)內(nei)）。
③. 這些(xie)尺(chi)寸應(ying)與ASME B16.5《管道法蘭和法蘭管配件》中搭(da)接法蘭的規(gui)定半徑相(xiang)符(fu)。
④. 該(gai)尺(chi)寸與ASMEB16.5中表(biao)示的(de)標準機(ji)加工面一(yi)致。折邊(bian)的(de)背面應進(jin)行(xing)機(ji)加工，使(shi)(shi)與其安(an)裝(zhuang)表(biao)面一(yi)致。當采(cai)用環連接密封面時(shi)，使(shi)(shi)用ASME B16.5中給出的(de)尺(chi)寸K。
①. 當(dang)短(duan)形短(duan)節用300磅(bang)級(ji)和600磅(bang)級(ji)的(de)(de)較大(da)法蘭(lan)(lan)及大(da)于等(deng)于900磅(bang)級(ji)的(de)(de)大(da)部(bu)分規格法蘭(lan)(lan)時；當(dang)長(chang)形短(duan)節用1500磅(bang)級(ji)和2500磅(bang)級(ji)的(de)(de)較大(da)法蘭(lan)(lan)時，為了避免法蘭(lan)(lan)可(ke)能覆蓋(gai)焊縫，可(ke)能需要增加(jia)搭接管(guan)的(de)(de)長(chang)度。長(chang)度的(de)(de)增加(jia)量由制造廠(chang)與(yu)采購方(fang)雙(shuang)方(fang)協(xie)商。
②. 當采(cai)用如榫槽面，凹凸面特殊端面時，必須增(zeng)加搭接(jie)邊(bian)的厚(hou)度，增(zeng)加厚(hou)度應在基(ji)本長度F之外（不包(bao)括在基(ji)本長度內）。
③. 這些尺寸應與ASME B16.5《管(guan)道法蘭和法蘭管(guan)配件》中(zhong)塔接法蘭的(de)規定半徑相符。
④. 該尺(chi)(chi)寸與ASME B16.5中(zhong)表(biao)示的標準機(ji)加(jia)工(gong)面一(yi)致。折邊的背面應進行機(ji)加(jia)工(gong)，使與其安裝表(biao)面一(yi)致。當采用環連接密封面時，使用ASMEB16.5中(zhong)給出的尺(chi)(chi)寸K。

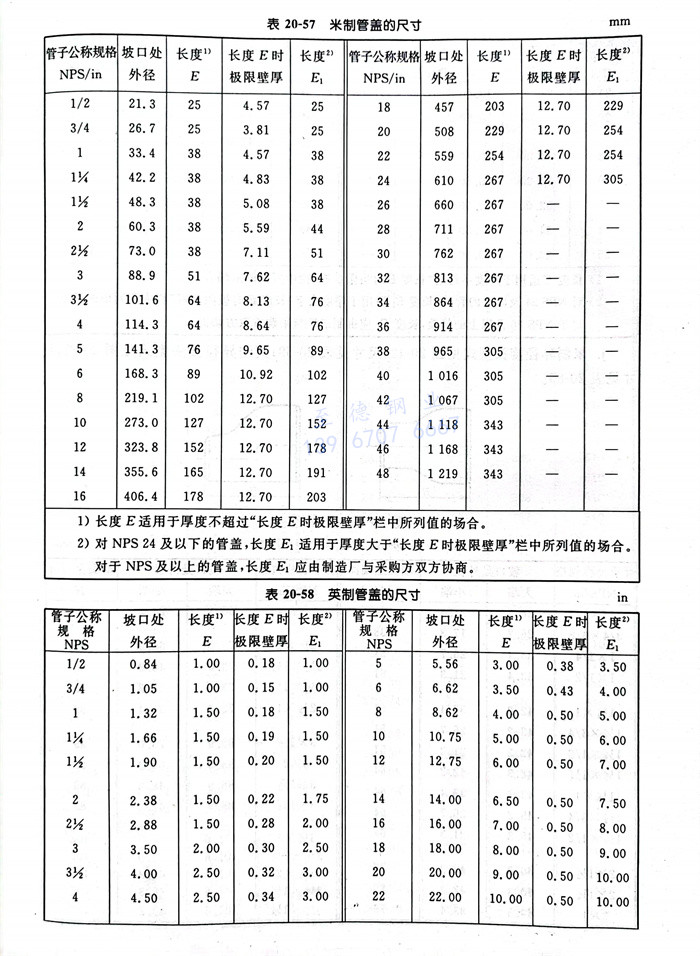

i. 米制(zhi)管(guan)蓋型式見(jian)(jian)圖20-41，尺(chi)寸見(jian)(jian)表20-57；英制(zhi)管(guan)蓋型式見(jian)(jian)圖20-41，尺(chi)寸見(jian)(jian)表20-58。

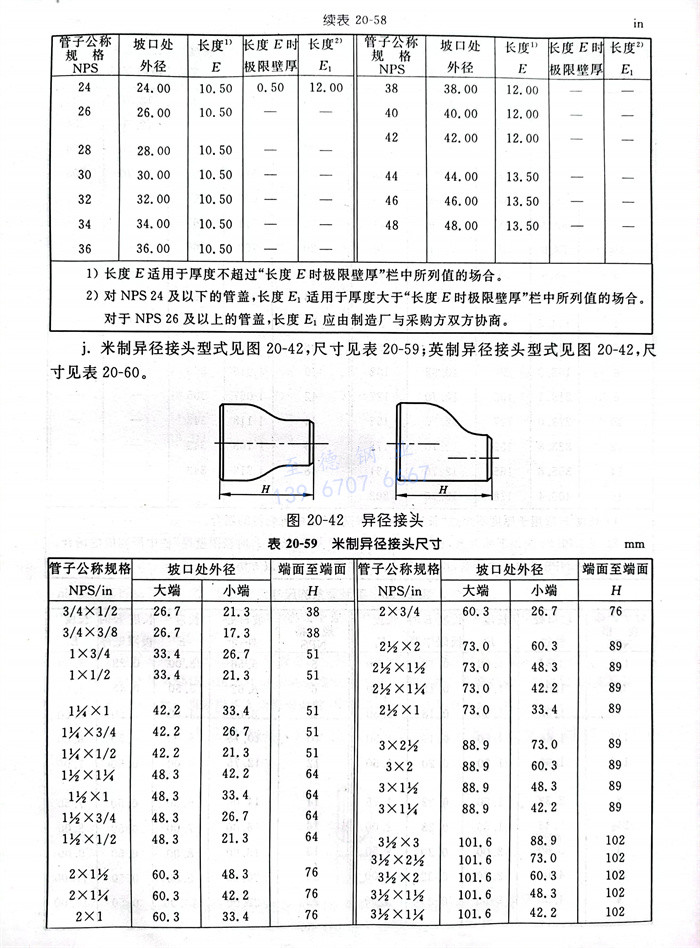

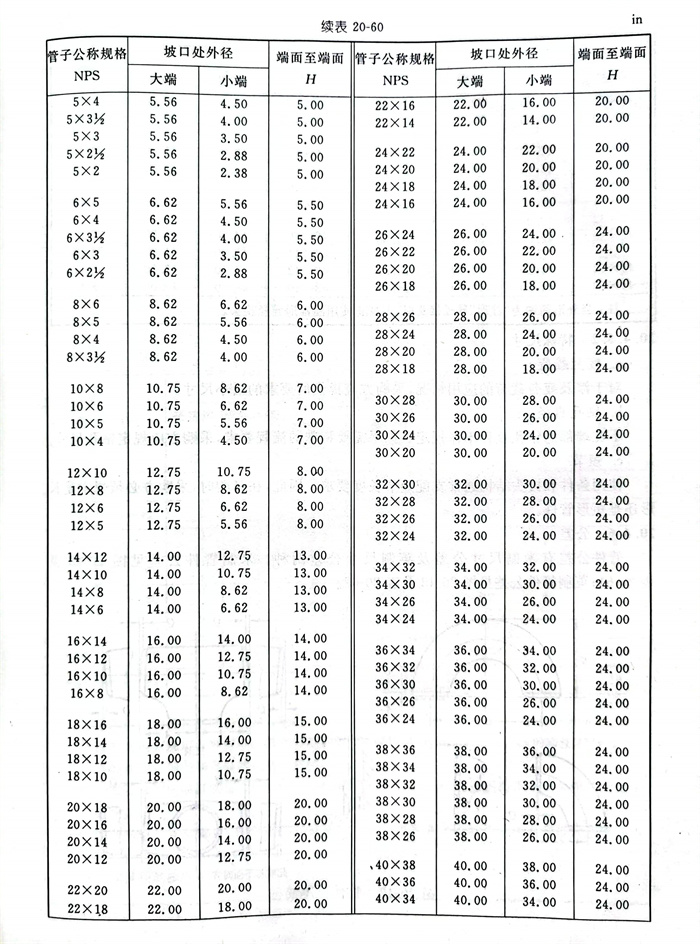

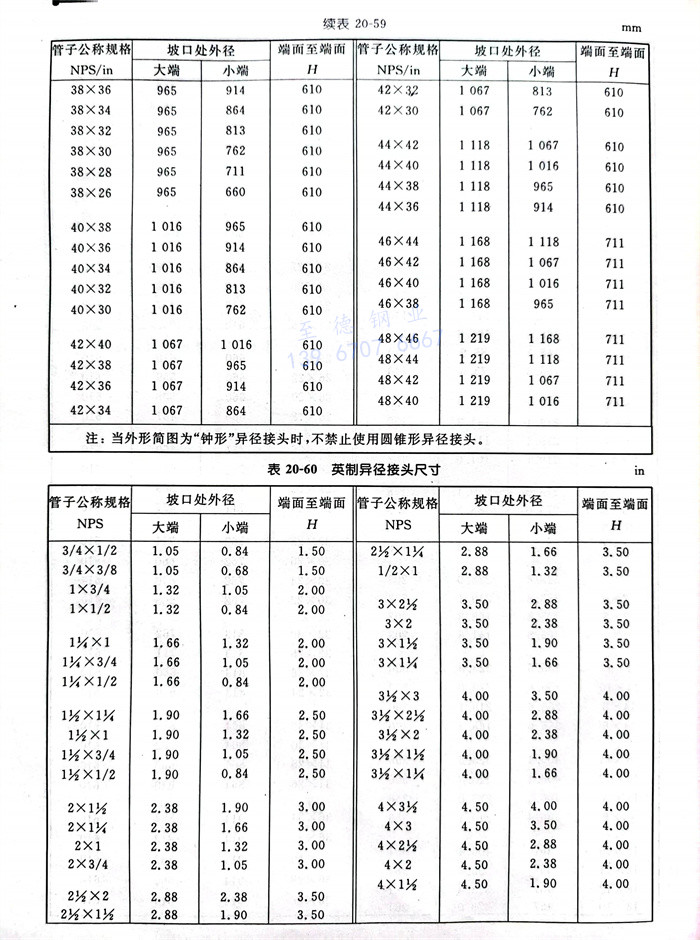

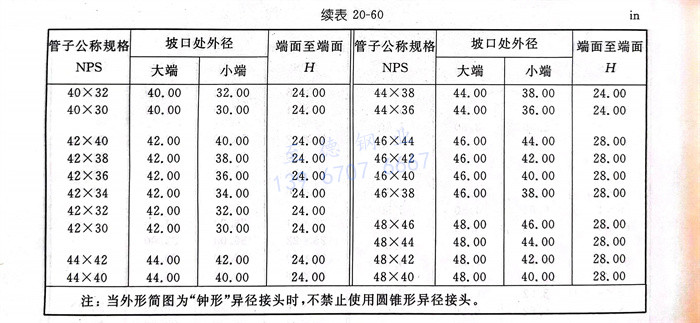

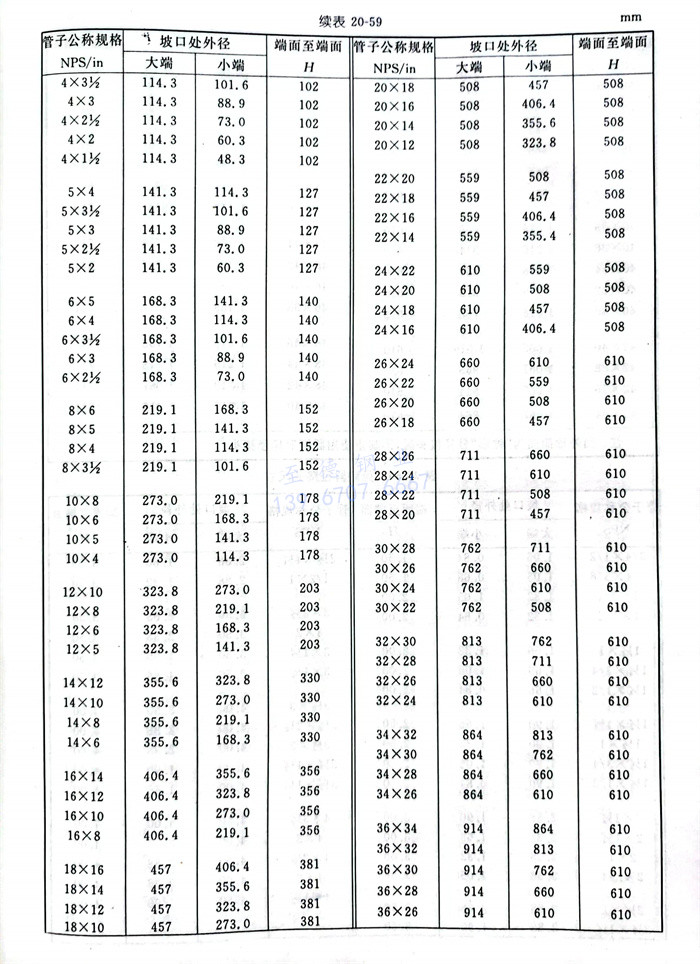

j. 米制異(yi)徑接(jie)頭(tou)型(xing)式(shi)見(jian)(jian)圖20-42，尺(chi)寸見(jian)(jian)表20-59；英制異(yi)徑接(jie)頭(tou)見(jian)(jian)圖20-42，尺(chi)寸見(jian)(jian)表20-60。
2. 特殊(shu)尺寸
a. 疲(pi)勞(lao)載荷
對于(yu)涉及(ji)疲(pi)勞(lao)載荷的(de)應(ying)用(yong)情況，采購方應(ying)提(ti)供所要(yao)求的(de)最小尺寸(cun)。
b. 鉆孔直(zhi)徑
不在(zai)端部的鉆孔直(zhi)徑不作規定。如(ru)果需(xu)要(yao)(yao)特殊(shu)的流(liu)程要(yao)(yao)求，采購方應規定鉆孔尺(chi)寸。
C. 短(duan)節(jie)
使用(yong)條件和接頭結(jie)構通常(chang)支配短節(jie)長度(du)要(yao)求。因此(ci)，在訂購時，采購方必須規定是長形還(huan)是短形管(guan)件。
六(liu)、公(gong)差

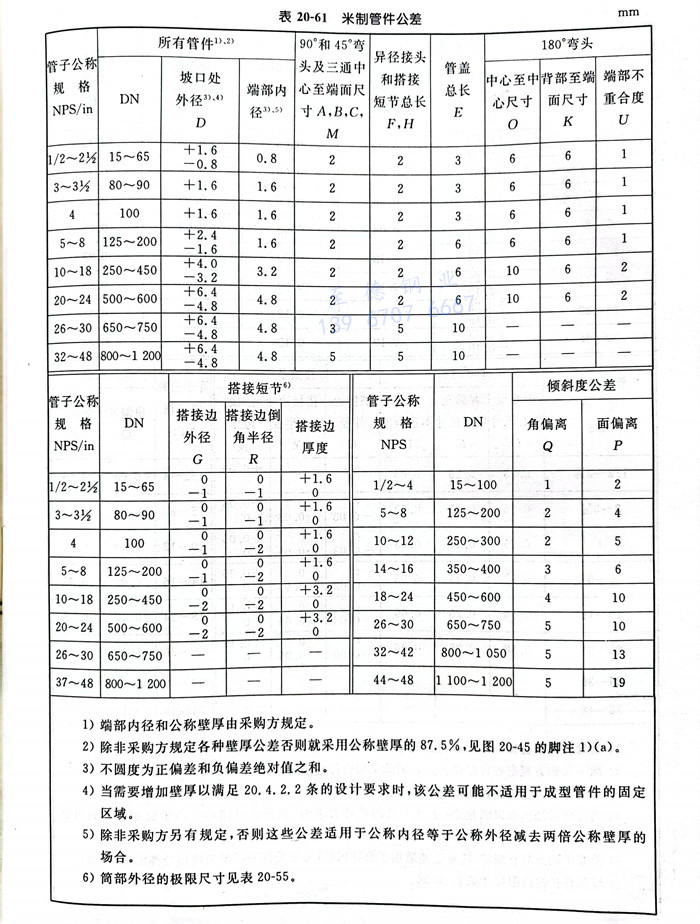

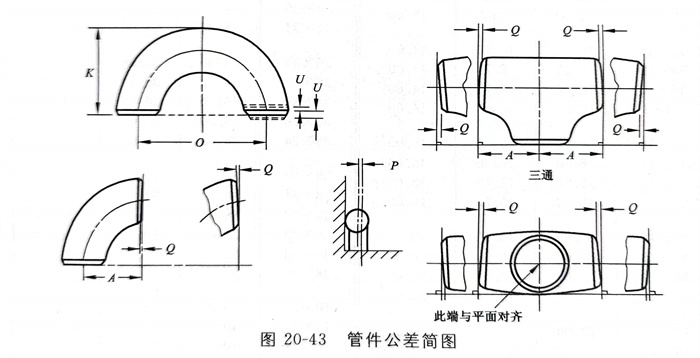

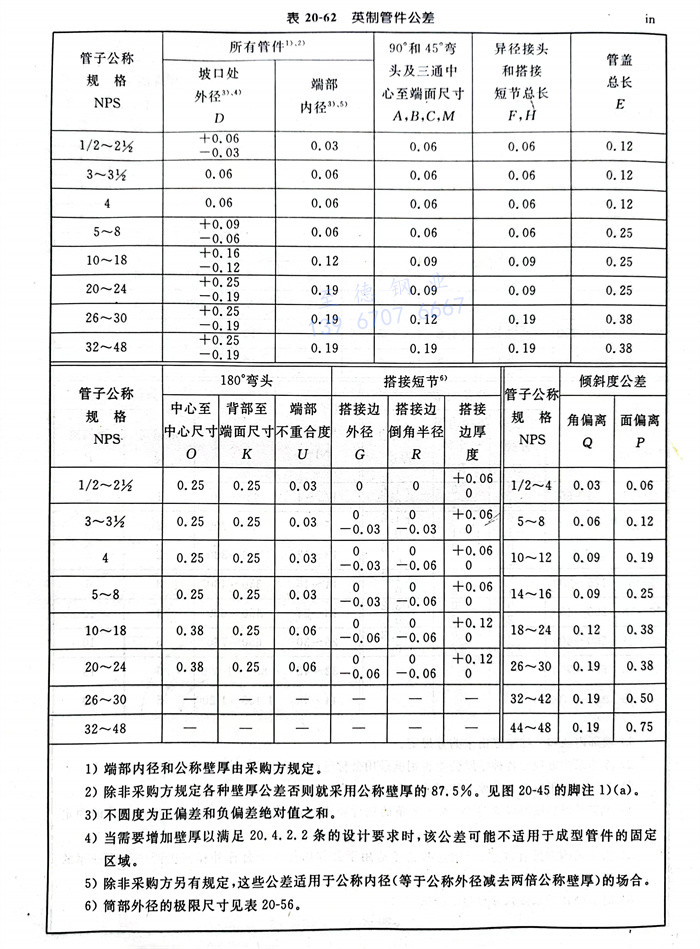

管件公差(cha)(cha)(cha)有米(mi)制尺寸公差(cha)(cha)(cha)及(ji)英(ying)制尺寸公差(cha)(cha)(cha)兩(liang)種。米(mi)制管件公差(cha)(cha)(cha)見圖20-43及(ji)表20-61；英(ying)制管件公差(cha)(cha)(cha)見圖20-43及(ji)表20-62。
①. 端部內徑和公稱壁厚(hou)由(you)采購方(fang)規定。
②. 除非采購方規定各種壁厚公差否則就采用公稱壁厚的87.5％，見圖20-45的腳注1）（a）。
③. 不圓度為正偏差和負偏差絕對值之和。
④. 當需要增加壁厚以滿足20.4.2.2條的設計要求時，該公差可能不適用于成型管件的固定區域。
⑤. 除非采購方另有規定，否則這些公差適用于公稱內徑等于公稱外徑減去兩倍公稱壁厚的場合。
⑥. 筒部外徑的極限尺寸見表20-55。
①. 端部內徑和公稱壁厚由采購方規定。
②. 除非采購方規定各種壁厚公差否則就采用公稱壁厚的87.5％。見圖20-45的腳注1）（a）。
③. 不圓度為正偏差和負偏差絕對值之和。
④. 當需要增加壁厚以滿足20.4.2.2條的設計要求時，該公差可能不適用于成型管件的固定區域。
⑤. 除非采購方另有規定，這些公差適用于公稱內徑（等于公稱外徑減去兩倍公稱壁厚）的場合。
⑥. 筒部外徑的極限尺寸見表20-56。
七、表面輪廓線
當管(guan)件上(shang)相(xiang)鄰的(de)開孔不(bu)在(zai)平(ping)(ping)行平(ping)(ping)面(mian)上(shang)，應(ying)用一段圓(yuan)(yuan)(yuan)弧或半徑將外(wai)表(biao)面(mian)連(lian)接上(shang)。圓(yuan)(yuan)(yuan)弧或半徑可(ke)以終止在(zai)切點(dian)處。除作為鍛坯提供的(de)管(guan)件外(wai)（見20.4.4條），管(guan)件外(wai)表(biao)面(mian)的(de)設(she)計輪(lun)廓應(ying)無尖銳的(de)橫(heng)斷(duan)圓(yuan)(yuan)(yuan)弧及／或折疊圓(yuan)(yuan)(yuan)弧。
八、端部制備(bei)
除(chu)非另有規定，管件焊接(jie)端(duan)部(bu)的制備（包括焊接(jie)端(duan)部(bu)坡口形狀及尺(chi)寸以(yi)及焊接(jie)端(duan)部(bu)過渡部(bu)分的最大包絡線(xian)）按(an)以(yi)下規定：

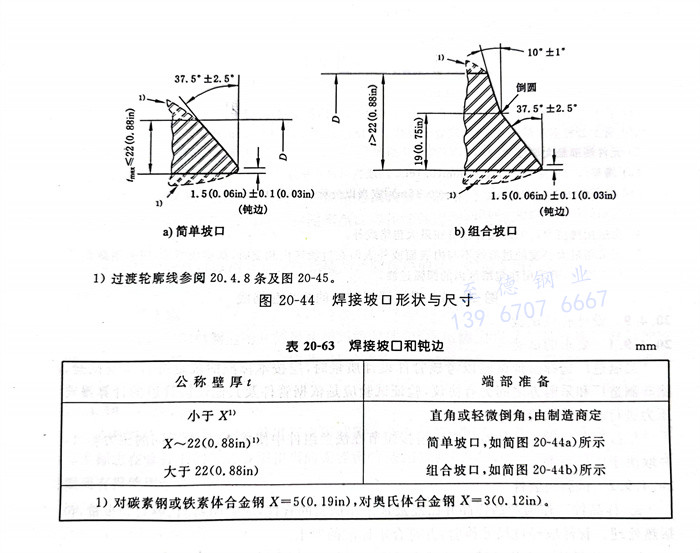

a. 焊接端(duan)部坡口形狀及尺(chi)寸見(jian)圖20-44，焊接坡口和鈍邊見(jian)表20-63。

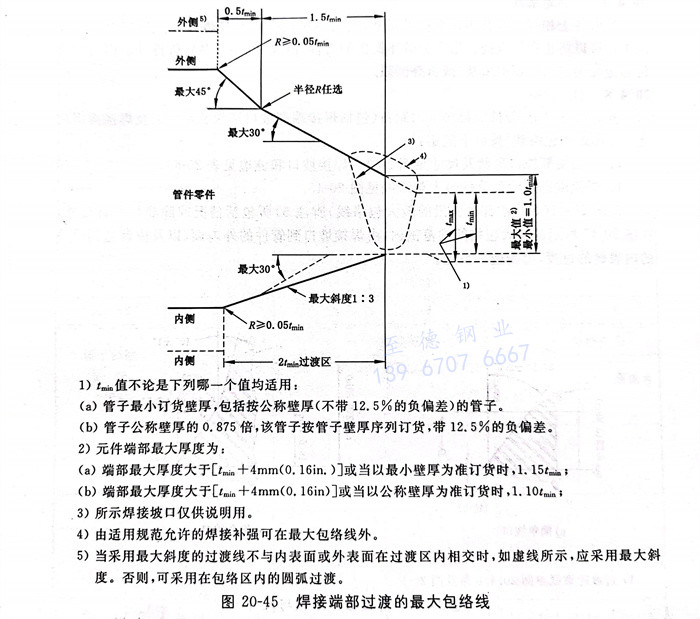

b. 焊接(jie)端部(bu)過渡部(bu)分的最大包(bao)絡線見圖20-45。
除(chu)圖20-45（焊(han)接端部過渡段的最(zui)大包絡(luo)線(xian)）腳注5）所包括情況或(huo)除(chu)非特殊訂(ding)貨(huo)外，在圖20-45所示的最(zui)大包絡(luo)線(xian)的范圍內(nei)(nei)，由焊(han)接坡口到(dao)(dao)管(guan)件(jian)的外表(biao)面、以及由鈍(dun)邊到(dao)(dao)管(guan)件(jian)的內(nei)(nei)表(biao)面的過渡，由制造廠自定。
九、設計(ji)驗(yan)證試驗(yan)
1. 要求的試(shi)驗
當制造廠(chang)選擇驗證(zheng)試驗以考核管(guan)件(jian)設計質(zhi)量(liang)時，應按本標準的(de)規定進(jin)行驗證(zheng)試驗。除非(fei)制造廠(chang)和(he)采(cai)購方(fang)之間另有協議，驗證(zheng)試驗應是(shi)依據管(guan)件(jian)及其他連接管(guan)道的(de)計算爆破(po)壓力(li)進(jin)行的(de)一種(zhong)試驗。
搭接短節免(mian)做(zuo)驗證試驗。因為搭接短節在(zai)法蘭組(zu)件中使用，它有著不同的壓(ya)力等級，并取決于操作要求。
2. 試驗(yan)組裝件
a.樣(yang)品件 作(zuo)為產品樣(yang)品并已經(jing)被選來(lai)作(zuo)試驗(yan)的管件，應驗(yan)明材料、等級和批(pi)量，包括熱處理。管件應經(jing)過尺寸檢驗(yan)，并符合(he)本(ben)標準的要求。
b. 其他零件應將(jiang)計算(suan)爆(bao)破壓(ya)力至(zhi)少與按20.4.9.3條規(gui)定(ding)計算(suan)得(de)出的(de)(de)驗(yan)證試(shi)驗(yan)壓(ya)力同樣大(da)小的(de)(de)直無縫管(guan)或焊接(jie)管(guan)的(de)(de)管(guan)段焊接(jie)到待試(shi)驗(yan)的(de)(de)管(guan)件各端。任何內圓不圓度(du)(du)大(da)于1.5 mm（0.06 in．）的(de)(de)管(guan)子都應采用斜(xie)度(du)(du)不大(da)于1：3的(de)(de)鏜削(xue)加工(gong)，減少其不圓度(du)(du)。這些管(guan)段的(de)(de)截(jie)止長度(du)(du)按以下(xia)規(gui)定(ding)：
對(dui)于NPS 14（DN 350）及以下的管件(jian)，管子(zi)的最小長度應與管子(zi)的外徑相等。
對于(yu)大于(yu)NPS 14（DN 350）的管件，管子(zi)的最(zui)小長(chang)度應為(wei)管子(zi)外徑的一半(ban)。
3. 試驗方法
水(shui)壓試(shi)(shi)驗(yan)(yan)(yan)用的試(shi)(shi)驗(yan)(yan)(yan)流體應(ying)為水(shui)或(huo)其(qi)他液(ye)體。應(ying)對(dui)試(shi)(shi)驗(yan)(yan)(yan)組(zu)裝(zhuang)件施加水(shui)壓。當試(shi)(shi)驗(yan)(yan)(yan)組(zu)裝(zhuang)件能經受住按下(xia)式(shi)計(ji)算得(de)到的驗(yan)(yan)(yan)證試(shi)(shi)驗(yan)(yan)(yan)壓力的105％而(er)不發(fa)生破裂時，即(ji)滿足驗(yan)(yan)(yan)證試(shi)(shi)驗(yan)(yan)(yan)要求(qiu)。
P=2 St/D
式中：D-管子的(de)公稱外徑；
P-管子的最小計算(suan)驗(yan)證試(shi)驗(yan)壓力；
S-試驗管件的實(shi)測抗(kang)拉(la)強度(du)，該抗(kang)拉(la)強度(du)從試驗管件的有(you)代表性的樣品上測出。試驗管件的實(shi)測抗(kang)拉(la)強度(du)應(ying)滿(man)足20.4.4條中所規(gui)定(ding)的適用材料的抗(kang)拉(la)強度(du)要(yao)求。
t一管(guan)件標(biao)志識(shi)別的公稱管(guan)壁(bi)厚度。
注(zhu)：可使(shi)用(yong)任何一種和尺(chi)寸上相(xiang)符合的(de)單位制。
4. 試驗結果的可用性(xing)
不需要(yao)對規格(ge)、壁(bi)厚及(ji)材(cai)料的所有(you)組合(he)管(guan)件(jian)(jian)進(jin)行(xing)逐(zhu)一(yi)試驗。在一(yi)個(ge)代(dai)(dai)表(biao)性管(guan)件(jian)(jian)上得出的合(he)格(ge)驗證試驗可代(dai)(dai)表(biao)以下所述范圍內(nei)的其他(ta)相同形式的管(guan)件(jian)(jian)。
a. 規格范圍
一個試驗(yan)管件(jian)可用來(lai)評(ping)定或(huo)考核規格為試驗(yan)管件(jian)規格的(de)0.5倍(bei)到2倍(bei)的(de)類(lei)似比例(li)的(de)管件(jian)。非異徑管件(jian)試驗(yan)可用以對相同(tong)模型的(de)等(deng)徑管件(jian)進行評(ping)定或(huo)考核。
b. 厚度范圍
一個試驗管件(jian)可以用來對t／D比(bi)值為(wei)試驗管件(jian)的0.5倍到3倍的類似(si)比(bi)例的管件(jian)進行評(ping)定或考(kao)核。
c. 材料等級
由各(ge)種級(ji)別鋼材(cai)(cai)制(zhi)造的(de)幾何尺寸相(xiang)同(tong)的(de)管件，其(qi)承壓能力直接與(yu)各(ge)種級(ji)別材(cai)(cai)料(liao)的(de)抗拉強度成正比，見20.4.2.1條。因此，只需試驗單(dan)一(yi)材(cai)(cai)料(liao)級(ji)別的(de)樣品管件以驗證該管件的(de)設計。
十、產品試驗
本標(biao)準不(bu)要(yao)求對鍛鋼(gang)管件(jian)進行水壓試驗(yan)(yan)。所有管件(jian)都應能(neng)承受與該管件(jian)的(de)NPS、壁厚及標(biao)志在管件(jian)上(shang)的(de)材料級別(bie)相當的(de)無縫鋼(gang)管適(shi)用(yong)規范所要(yao)求的(de)水壓試驗(yan)(yan)壓力，而無泄漏或有損使(shi)用(yong)性能(neng)的(de)缺(que)陷。
十一、標志(zhi)
1. 標準標志
每個管件都應(ying)作(zuo)永久性標(biao)志以表(biao)明以下內容：
a. 制造(zao)廠(chang)的名稱(cheng)或商標；
b. 材料標識，ASTM或ASME級別符(fu)號(hao)；
c. 壁厚(hou)序列(lie)號或以mm為單位的公(gong)稱壁厚(hou)；
d. 規格一一應(ying)使用(yong)與(yu)端部連接有關的管子公稱規格（NPS）識別號；
e. 符合(he)性(xing)一一對于標準管件和(he)特殊管件標志見(jian)20.4.11.4條。
制造廠(chang)可采用包括DN規格符(fu)號等(deng)其(qi)他(ta)標(biao)志來補充強制性標(biao)志，但是(shi)應避免與(yu)要求的標(biao)志混淆。
注：壁(bi)厚系列(lie)號是在(zai)訂(ding)購管子和管件(jian)時使用(yong)的(de)一(yi)種方(fang)便的(de)代號，是一(yi)個(ge)無尺寸單(dan)位的(de)數字。它通常與一(yi)組標準管壁(bi)厚有(you)聯系。對于管子的(de)壁(bi)厚系列(lie)號的(de)整個(ge)細(xi)節見 ASME B36.10M及ASME B36.19M。
2. 例外情況
當管件(jian)的規格(ge)不允許進行完整標志(zhi)時(shi)，可逆上述內(nei)容順序省略(lve)識(shi)別(bie)標識(shi)。
3. 鋼印深度(du)
在使用鋼(gang)(gang)印(yin)處(chu)，應注意鋼(gang)(gang)印(yin)不要過(guo)深或太(tai)尖而產生(sheng)裂紋或使管件的壁厚減少到小于允許的最小壁厚。
4. 符(fu)合性(xing)
a. 標準管件
按符合本標(biao)準制造(zao)的管件(jian)，包括所(suo)有尺寸在內，在材料級別號標(biao)志中加“WP”前綴進行識別。
b. 特殊(shu)管(guan)件
按符(fu)合(he)本標準制造(zao)的管件，除了尺(chi)寸要(yao)求(qiu)是按采購方和制造(zao)廠之間的協議外(wai)，用補充后綴至(zhi)如下(xia)材料(liao)級別(bie)號標志中來進行識別(bie)：
對于符(fu)合 ASTM A234、A403、A420及A815的(de)管件，采用“S9”標志；
對于符合ASTM B361、B363及B366的管(guan)件(jian)，采用(yong)“SPLD”標志(zhi)。
