本章所介紹的(de)(de)美(mei)國管(guan)(guan)件(jian)標(biao)準(zhun)主要為(wei)美(mei)國機械工程師協會（即ASME）近期(qi)發布的(de)(de)最新標(biao)準(zhun)，這(zhe)些(xie)管(guan)(guan)件(jian)標(biao)準(zhun)主要為(wei)：灰鑄鐵螺(luo)紋(wen)管(guan)(guan)件(jian)（ASME B16.4-1998）、可鍛(duan)鑄鐵螺(luo)紋(wen)管(guan)(guan)件(jian)（ASME B16.3-1998）、承插(cha)焊和螺(luo)紋(wen)連(lian)接(jie)鍛(duan)鋼制管(guan)(guan)件(jian)（ASME B16.11-2005）、工廠制造(zao)的(de)(de)鍛(duan)鋼對(dui)焊管(guan)(guan)件(jian)及鍛(duan)鋼制對(dui)焊短(duan)半(ban)徑彎(wan)頭和180°彎(wan)頭等。
可鍛鑄鐵螺紋管件(jian) ASME B16.3 標(biao)準
一、適用(yong)范圍
1. 總則(ze)
ASME B16.3-1998標準適用于150磅級和(he)300磅級可鍛鑄鐵螺紋管(guan)件(jian)，其內容包括：壓(ya)力(li)-溫度等級；規(gui)格及(ji)(ji)異徑管(guan)件(jian)開(kai)孔的表示(shi)方法(fa)；材料；尺(chi)寸與(yu)公差(cha)；螺紋加(jia)工及(ji)(ji)鍍層以及(ji)(ji)標志等。
2. 質(zhi)量體系
按ASME B16.3標(biao)(biao)準(zhun)制(zhi)(zhi)造(zao)(zao)(zao)的(de)(de)產(chan)品(pin)(pin)應(ying)按質(zhi)量(liang)(liang)體系(xi)(xi)程序(xu)(xu)生產(chan)，該程序(xu)(xu)應(ying)遵循ISO 9000系(xi)(xi)列的(de)(de)某一適合(he)的(de)(de)標(biao)(biao)準(zhun)的(de)(de)原則制(zhi)(zhi)定。制(zhi)(zhi)造(zao)(zao)(zao)廠(chang)有責任確定是(shi)否需要(yao)由一個獨(du)立的(de)(de)組織機構(gou)對(dui)產(chan)品(pin)(pin)制(zhi)(zhi)造(zao)(zao)(zao)廠(chang)的(de)(de)質(zhi)量(liang)(liang)體系(xi)(xi)程序(xu)(xu)進行注(zhu)冊／或(huo)(huo)認證，采(cai)購方(fang)在(zai)制(zhi)(zhi)造(zao)(zao)(zao)廠(chang)的(de)(de)場所(suo)(suo)應(ying)能得到演示程序(xu)(xu)符(fu)合(he)性的(de)(de)詳細文件。應(ying)采(cai)購方(fang)的(de)(de)請求，采(cai)購方(fang)可以(yi)得到產(chan)品(pin)(pin)制(zhi)(zhi)造(zao)(zao)(zao)廠(chang)提供的(de)(de)其所(suo)(suo)使用的(de)(de)該質(zhi)量(liang)(liang)體系(xi)(xi)程序(xu)(xu)的(de)(de)書(shu)面概(gai)括(kuo)說明(ming)。所(suo)(suo)謂(wei)產(chan)品(pin)(pin)制(zhi)(zhi)造(zao)(zao)(zao)廠(chang)是(shi)指按本標(biao)(biao)準(zhun)標(biao)(biao)志(zhi)或(huo)(huo)識(shi)別要(yao)求顯示在(zai)產(chan)品(pin)(pin)上的(de)(de)完整廠(chang)名或(huo)(huo)商標(biao)(biao)。
二、壓力-溫(wen)度等級

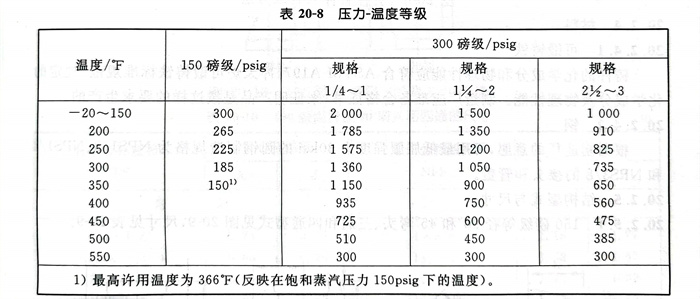

1. 管件的壓(ya)力-溫(wen)度(du)等級(ji)見表(biao)20-8。所有等級(ji)與(yu)所容納的液體無關，并且是在表(biao)列溫(wen)度(du)下的最大無沖擊壓(ya)力。中間的等級(ji)可以采用所示(shi)溫(wen)度(du)之間的線(xian)性內插法(fa)得出。
2. 相(xiang)應(ying)(ying)壓(ya)(ya)力等級所(suo)示的(de)溫(wen)(wen)度(du)應(ying)(ying)是(shi)(shi)承壓(ya)(ya)構(gou)件的(de)材(cai)料溫(wen)(wen)度(du)。可以假(jia)定材(cai)料溫(wen)(wen)度(du)與(yu)流體(ti)溫(wen)(wen)度(du)相(xiang)同。采用不同于所(suo)容納液體(ti)材(cai)料溫(wen)(wen)度(du)下(xia)的(de)壓(ya)(ya)力等級是(shi)(shi)使用者的(de)責任，并應(ying)(ying)遵(zun)循適用規范的(de)要求。
三、規格
1. 表20-9～表20-24所規(gui)定的(de)(de)管件(jian)規(gui)格(ge)是用(yong)相應的(de)(de)管道公稱規(gui)格(ge)（NPS）來(lai)識(shi)別(bie)的(de)(de)。
注(zhu)：采用單詞“公稱”作為尺寸(cun)或規格(ge)的一種修(xiu)正，其(qi)意圖是說明所規定(ding)尺寸(cun)或規格(ge)只作為標記用途。

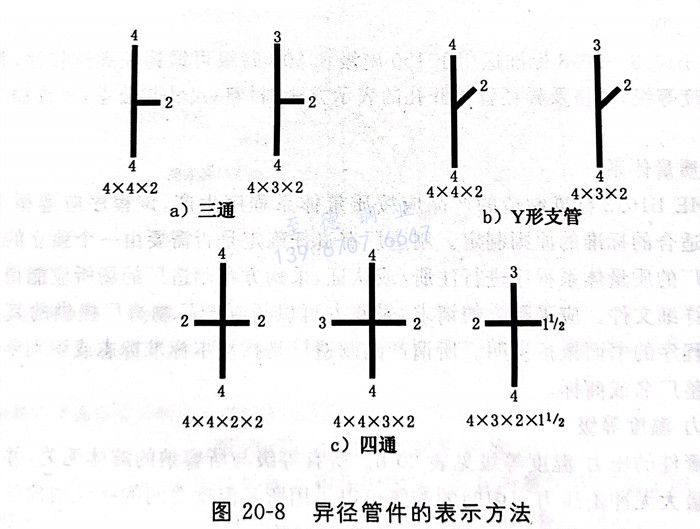

2. 對(dui)于異徑(jing)三通、四(si)通和(he)Y形(xing)支(zhi)管(guan)(guan)（分(fen)支(zhi)管(guan)(guan)），應首(shou)先給(gei)(gei)出(chu)其最(zui)大主(zhu)管(guan)(guan)開(kai)孔(kong)(kong)(kong)的(de)(de)規(gui)格，隨(sui)后(hou)是給(gei)(gei)出(chu)主(zhu)管(guan)(guan)相對(dui)端(duan)的(de)(de)開(kai)孔(kong)(kong)(kong)的(de)(de)規(gui)格。當(dang)管(guan)(guan)件(jian)為三孔(kong)(kong)(kong)或Y形(xing)支(zhi)管(guan)(guan)（分(fen)支(zhi)管(guan)(guan)）時，出(chu)口的(de)(de)規(gui)格最(zui)后(hou)給(gei)(gei)出(chu)。當(dang)管(guan)(guan)件(jian)為四(si)通時，第三個(ge)給(gei)(gei)出(chu)的(de)(de)尺(chi)寸是最(zui)大側向出(chu)口的(de)(de)開(kai)孔(kong)(kong)(kong)尺(chi)寸，然(ran)后(hou)是給(gei)(gei)出(chu)相對(dui)端(duan)的(de)(de)開(kai)孔(kong)(kong)(kong)尺(chi)寸。用直(zhi)線簡圖來表示(shi)如(ru)何辨認異徑(jing)管(guan)(guan)件(jian)。異徑(jing)管(guan)(guan)件(jian)的(de)(de)表示(shi)方(fang)法見圖20-8。
四、材料
1. 可鍛鑄鐵
鑄件的(de)化(hua)學成(cheng)分和物理(li)性能(neng)應符合(he)ASTM A197《沖(chong)天爐可(ke)鍛鑄鐵(tie)標準規(gui)范(fan)》規(gui)定(ding)的(de)化(hua)學成(cheng)分及物理(li)性能(neng)。制造廠應準備合(he)格(ge)證(zheng)書，來證(zheng)明產品是按(an)這樣的(de)要(yao)求生產的(de)。
2. 鋼
根據制造(zao)廠(chang)的意愿，可用最低(di)屈服強度為30ksi的圓(yuan)鋼(gang)制造(zao)規格為NPS 1/8、NPS 1/4和NPS 3/8的接(jie)頭(tou)和管蓋。
五、結構(gou)型式與尺寸

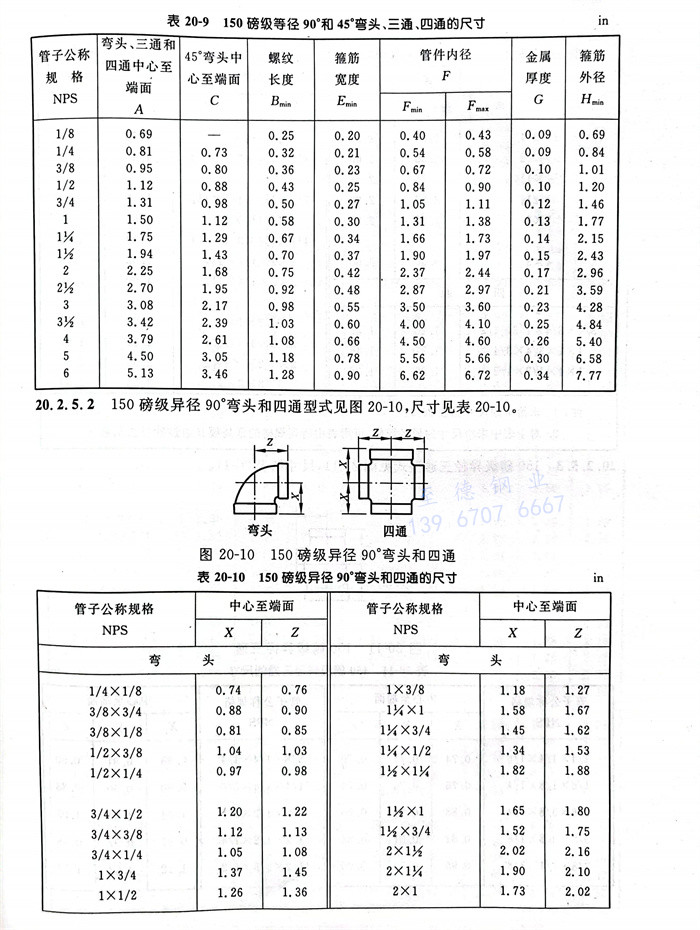

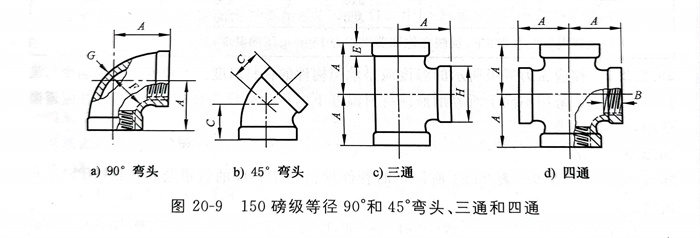

150磅級(ji)等徑90°和(he)45°彎頭(tou)、三通和(he)四通型式見(jian)圖20-9，尺(chi)寸(cun)見(jian)表20-9。

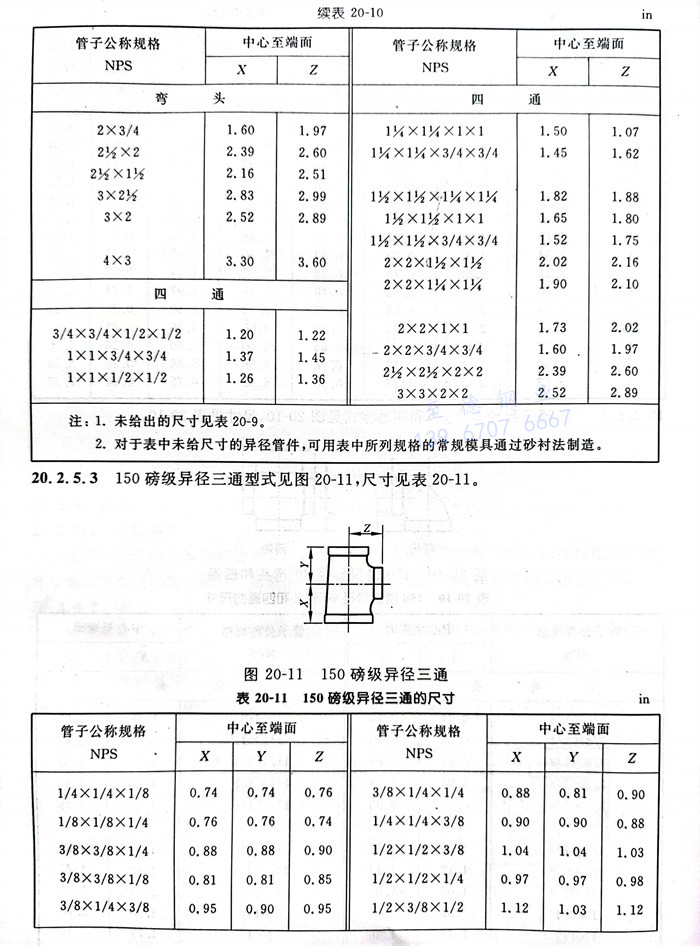

150磅(bang)級異徑90°彎頭(tou)和四通型式(shi)見圖20-10，尺寸(cun)見表20-10。

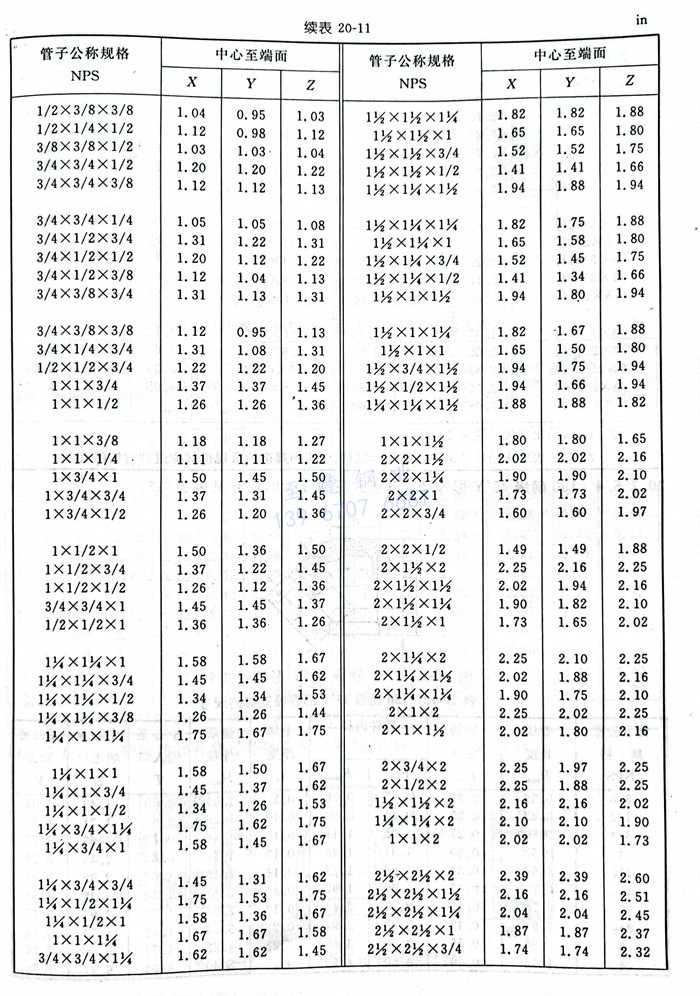

150磅級異徑三通型式見圖20-11，尺寸見表20-11。

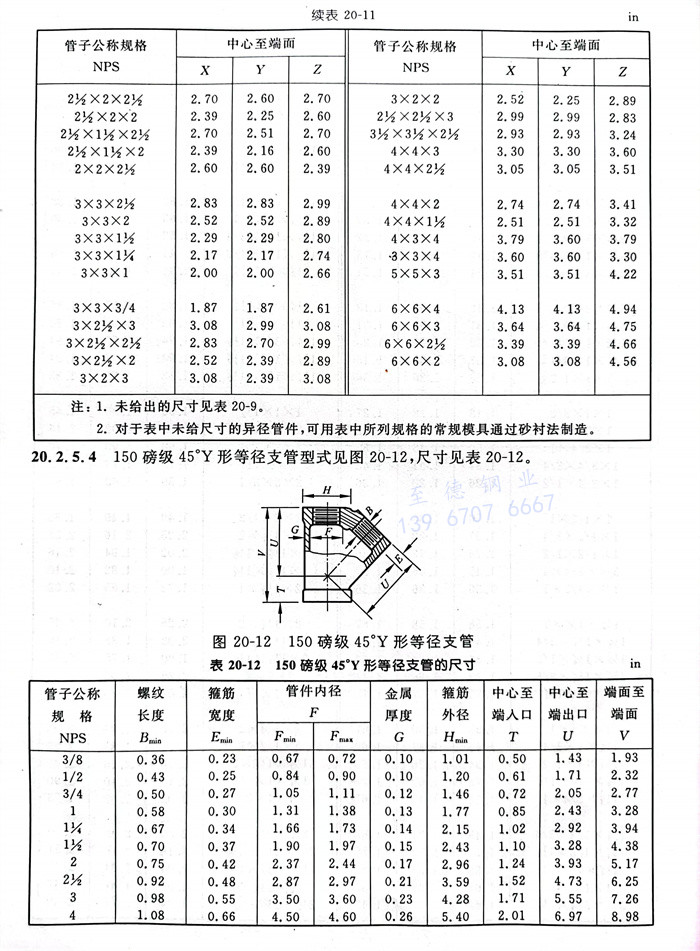

150磅級45°Y形(xing)等徑支管型式見圖20-12，尺寸見表20-12。

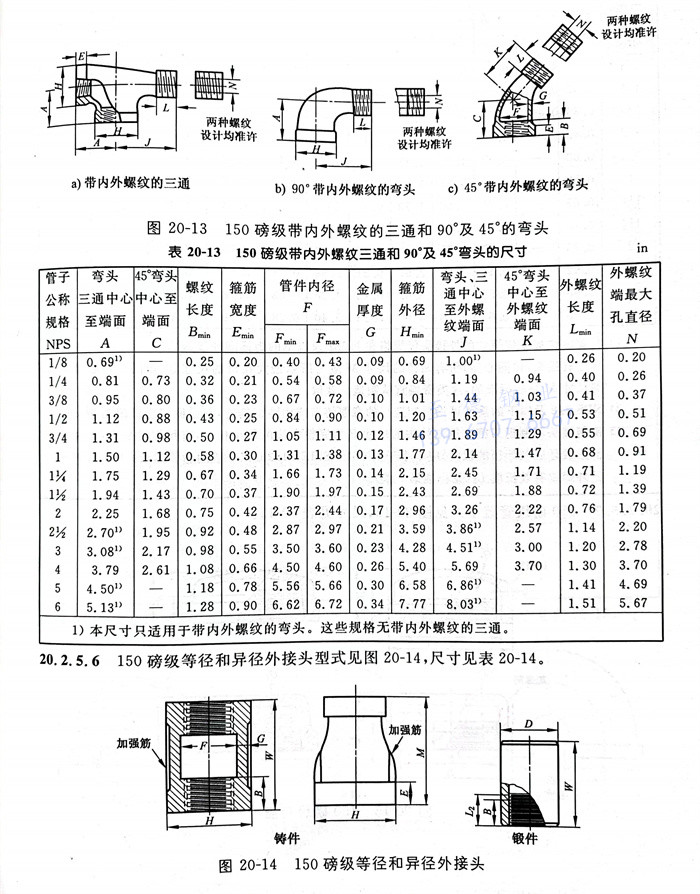

150磅級帶內外螺紋的三通和(he)90°及45°彎頭的型式見(jian)圖(tu)20-13，尺寸見(jian)表(biao)20-13。

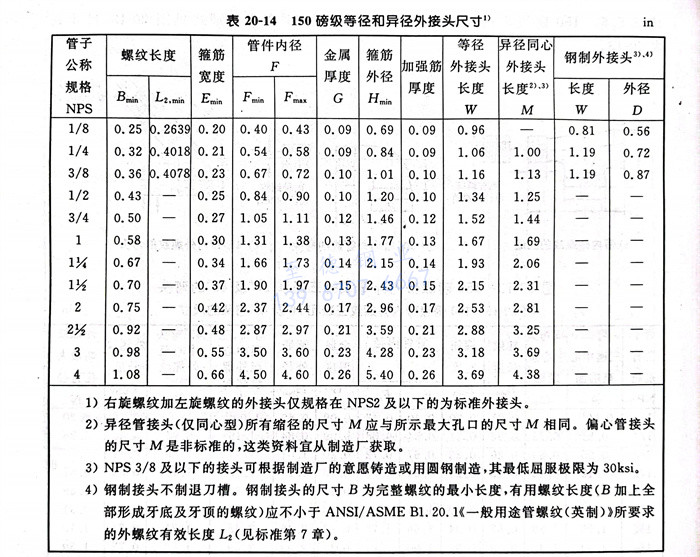

150磅級等(deng)徑和異(yi)徑外(wai)接頭(tou)型(xing)式見圖20-14，尺寸見表20-14。

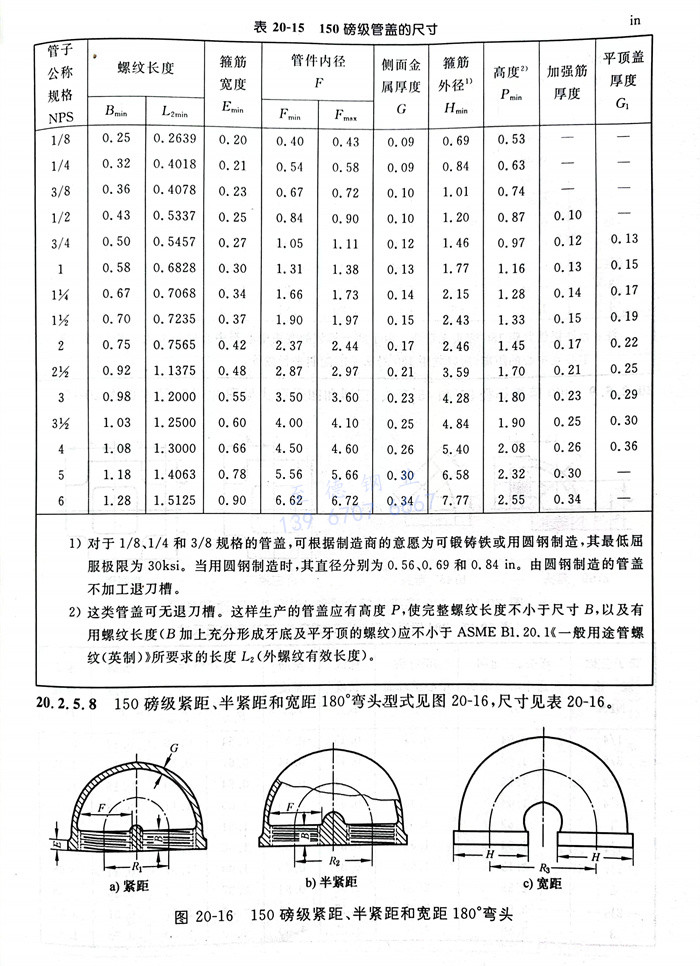

150磅級管蓋型式見(jian)(jian)圖20-15，尺寸見(jian)(jian)表20-15。

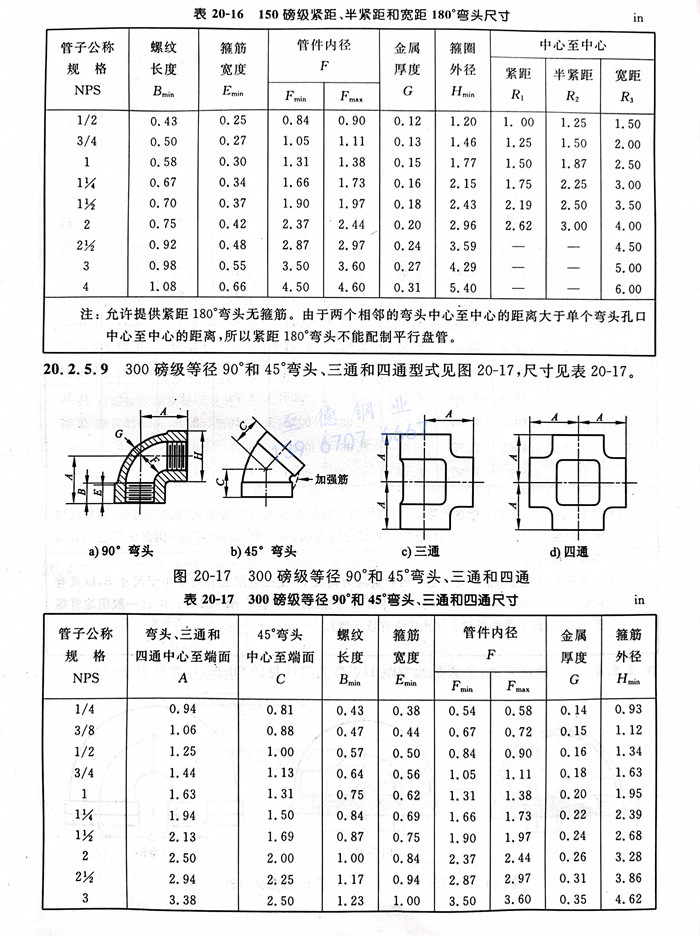

150磅級緊距(ju)、半緊距(ju)和(he)寬(kuan)距(ju)180°彎(wan)頭型式見圖20-16，尺寸見表20-16。
300磅級等徑(jing)90°和45°彎頭、三通和四通型(xing)式見圖20-17，尺(chi)寸見表20-17。

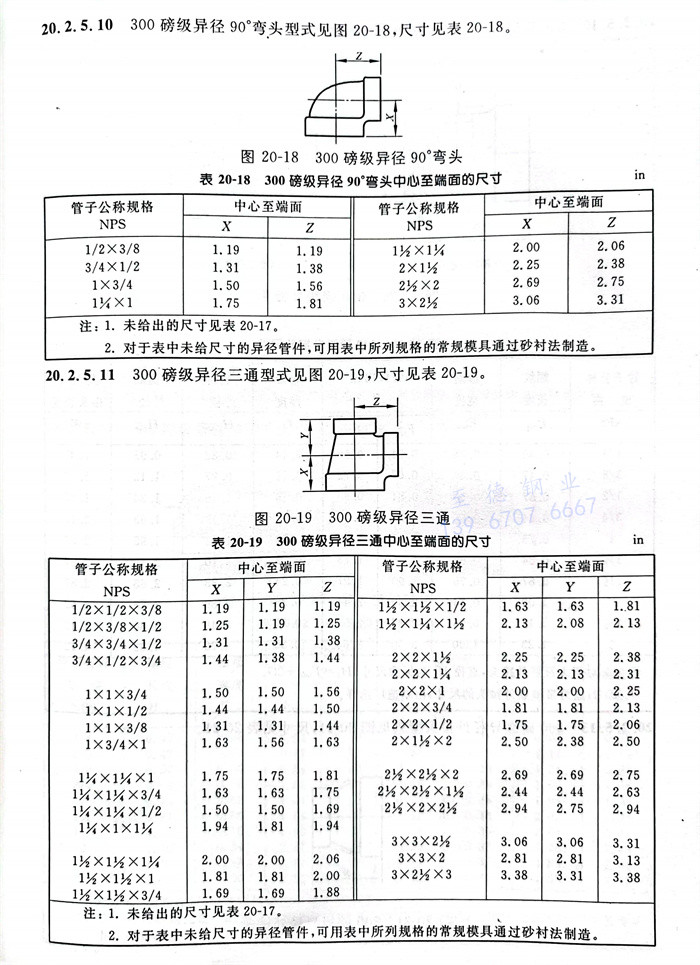

300磅級異徑90°彎頭型式見(jian)圖20-18，尺寸見(jian)表20-18。
300磅(bang)級異徑(jing)三通型(xing)式見圖20-19，尺寸見表20-19。

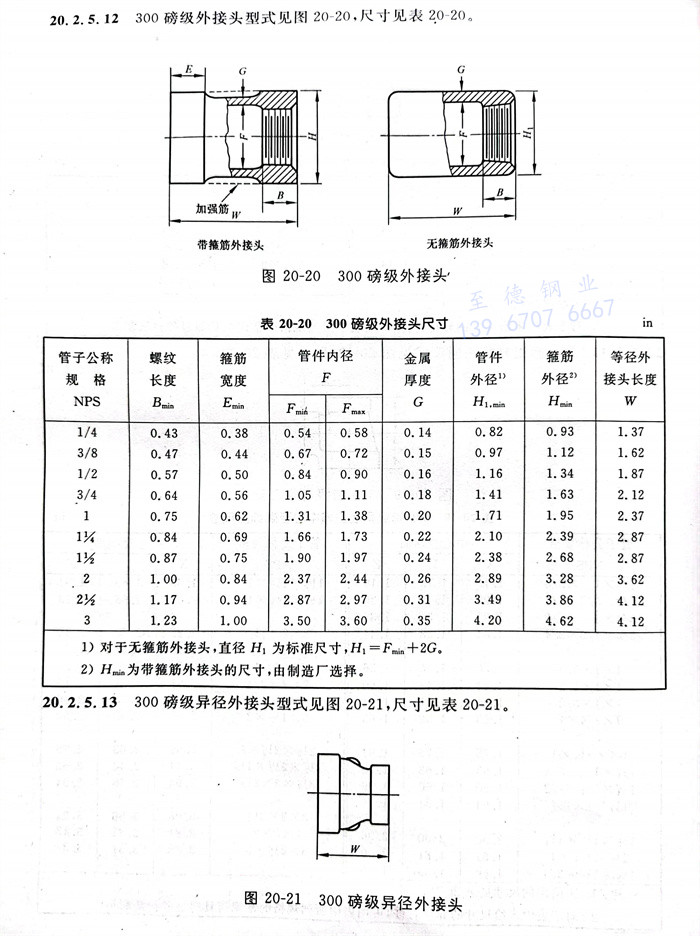

300磅級外(wai)接頭(tou)型(xing)式見圖(tu)20-20，尺寸見表20-20。

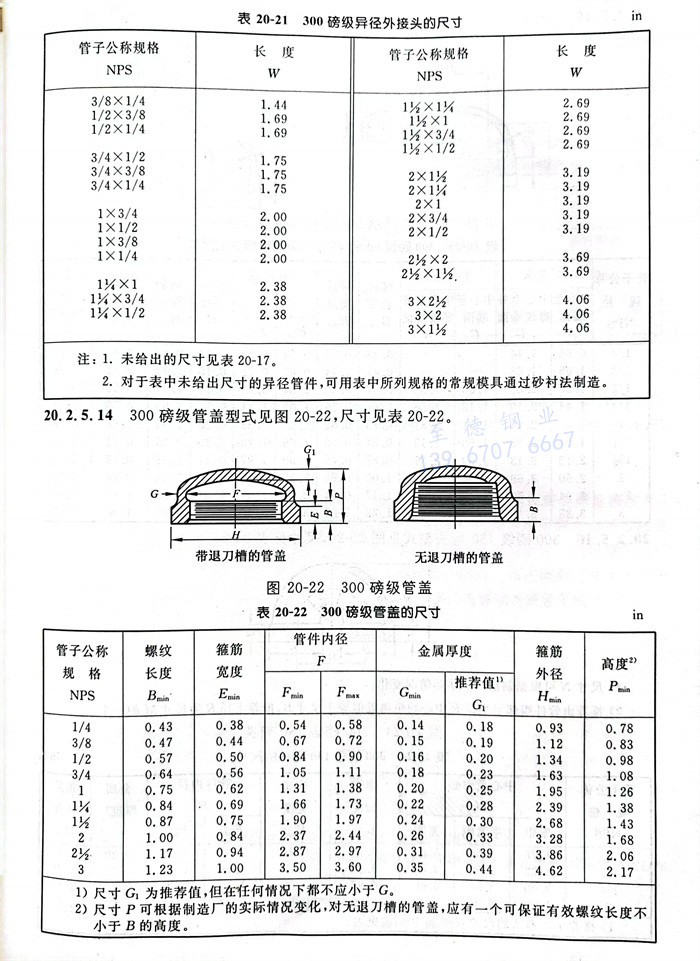

300磅級異徑外接頭型式(shi)見圖(tu)20-21，尺寸見表20-21。
300磅級管蓋型(xing)式(shi)見圖20-22，尺寸見表20-22。

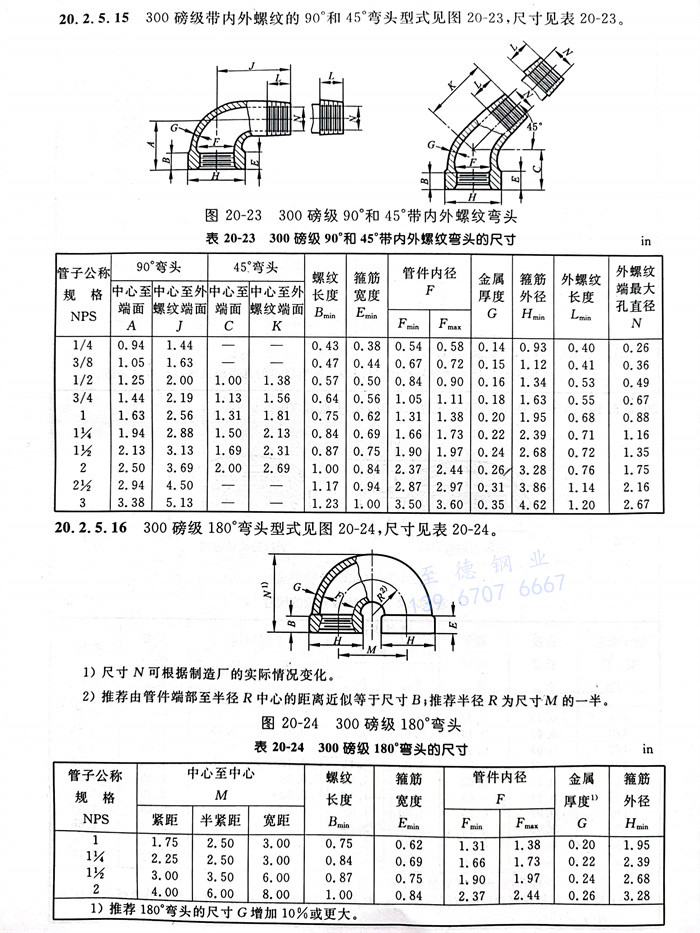

300磅級帶內外螺紋的(de)(de)三通和(he)90°及45°彎頭的(de)(de)型式(shi)見(jian)圖20-23，尺寸見(jian)表20-23。
300磅級180°彎(wan)頭型式見(jian)(jian)圖(tu)20-24，尺寸見(jian)(jian)表(biao)20-24。
六、公差
考慮到在(zai)制作模具和鑄件(jian)中不可避免(mian)地會出(chu)現(xian)若干尺寸偏差(cha)，因此(ci)應允許下述公差(cha)存在(zai)。
1. 金屬厚(hou)度公差
鑄(zhu)件任何部位的金(jin)屬(shu)厚(hou)度均不應小(xiao)于表20-9～表20-24中所列出壁厚(hou)值的90％。
2. 中心至端面公差(cha)

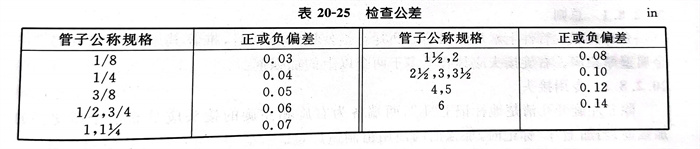

管(guan)件中心(xin)至端面的尺(chi)寸允許(xu)公差(cha)見表(biao)20-25（檢驗公差(cha)）。端面至端面的尺(chi)寸公差(cha)及接(jie)頭和異(yi)(yi)徑(jing)接(jie)頭的長度公差(cha)應為表(biao)20-25中所列值的兩倍。控制異(yi)(yi)徑(jing)管(guan)件最(zui)大開孔尺(chi)寸的公差(cha)應適用于所有開孔。這些(xie)公差(cha)不(bu)適用于180°彎頭和管(guan)帽。
七、螺紋(wen)加工
1. 螺紋型式
所有(you)管(guan)件均應(ying)按(an)ASME B1.20.1《一般用(yong)途的(de)英制管(guan)螺紋(wen)(wen)(wen)》加(jia)工螺紋(wen)(wen)(wen)，除NPS 1/8、NPS 1/4和(he)(he)NPS 3/8規格的(de)鍛軋接頭(tou)（表(biao)20-14）和(he)(he)管(guan)蓋(gai)（表(biao)20-15）可用(yong)圓柱管(guan)螺紋(wen)(wen)(wen)外，其他所有(you)管(guan)件均應(ying)為錐管(guan)螺紋(wen)(wen)(wen)。
2. 螺(luo)紋公差

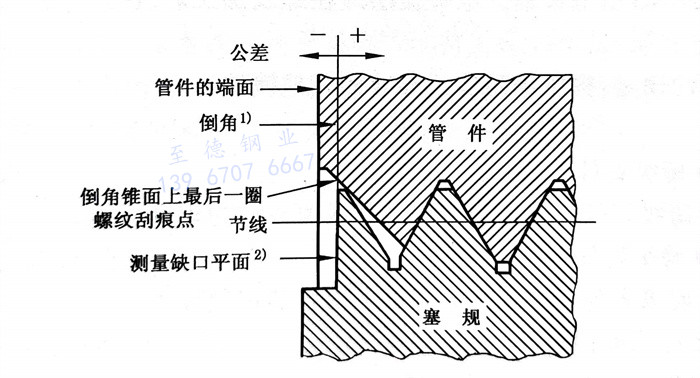

當(dang)使(shi)(shi)用(yong)工作量規(gui)測(ce)(ce)量時(shi)，錐(zhui)管螺(luo)(luo)紋的(de)(de)偏(pian)差應限制(zhi)在由環規(gui)測(ce)(ce)量面和塞規(gui)測(ce)(ce)量槽(cao)起(qi)大(da)1圈或(huo)小(xiao)1圈以內(nei)。當(dang)使(shi)(shi)用(yong)錐(zhui)管螺(luo)(luo)紋工作量規(gui)測(ce)(ce)量時(shi)，圓柱螺(luo)(luo)紋的(de)(de)偏(pian)差應限制(zhi)在由塞規(gui)測(ce)(ce)量槽(cao)起(qi)大(da)1％圈或(huo)小(xiao)1％以內(nei)。測(ce)(ce)量管件內(nei)螺(luo)(luo)紋的(de)(de)基準(zhun)(zhun)點(dian)依據倒角直(zhi)徑(jing)(jing)而定。當(dang)內(nei)倒角直(zhi)徑(jing)(jing)大(da)于(yu)內(nei)螺(luo)(luo)紋的(de)(de)大(da)徑(jing)(jing)時(shi)，基準(zhun)(zhun)點(dian)為倒角錐(zhui)處的(de)(de)最后一圈螺(luo)(luo)紋的(de)(de)刮(gua)痕。當(dang)內(nei)倒角直(zhi)徑(jing)(jing)小(xiao)于(yu)等于(yu)內(nei)螺(luo)(luo)紋大(da)徑(jing)(jing)時(shi)，基準(zhun)(zhun)點(dian)為管件的(de)(de)端面（見(jian)圖20-25）。關于(yu)倒角內(nei)螺(luo)(luo)紋的(de)(de)測(ce)(ce)量見(jian)圖20-25。
3. 锪孔或(huo)倒角
為(wei)了便于連接接頭容易插入和保護螺(luo)紋，所有內(nei)螺(luo)紋均應锪孔，其距離不(bu)小于螺(luo)距的一半，并(bing)與螺(luo)紋軸線大約成45°角。锪孔和倒角應與螺(luo)紋同心。
4. 螺紋長度(du)
所有表格中規定(ding)的螺紋長(chang)度應包括锪孔(kong)或倒(dao)角在內測量(liang)。
5. 直線度(du)
螺紋管件所(suo)有(you)開(kai)孔的螺紋最(zui)大允許直線(xian)度(du)偏差(cha)應(ying)為0.06in．/ft（0.5％）。
八(ba)、加(jia)強筋
1. 總則(ze)
允許在(zai)螺紋管(guan)件(jian)上增加(jia)(jia)加(jia)(jia)強(qiang)筋或凸耳(er)。當使用(yong)加(jia)(jia)強(qiang)筋時，推(tui)薦(jian)其厚(hou)度與規定的(de)管(guan)件(jian)金屬(shu)壁厚(hou)相同。右旋接(jie)頭(tou)應具有不多于(yu)兩個(ge)以上的(de)加(jia)(jia)強(qiang)筋。
2. 專用接(jie)頭
除非左旋開(kai)孔清楚(chu)地標(biao)記上“L”，兩端各為右(you)旋和左旋的(de)接頭應(ying)具有4個或(huo)更多的(de)加(jia)強筋，當加(jia)上“L”標(biao)記時，加(jia)強筋的(de)使用由制造廠定。
九、端面坡(po)口
允許在管件開(kai)孔(kong)的端面帶有不超過5°的坡(po)口。中心到端面，端面到端面及箍(gu)筋(jin)的寬度尺寸(cun)可以包(bao)括(kuo)或不包(bao)括(kuo)坡(po)口在內。
十(shi)、鍍層
1. 可鍛(duan)鑄鐵管(guan)件(jian)
當可(ke)鍛鑄鐵管件(jian)鍍(du)(du)鋅(xin)(xin)時(shi)，應(ying)按(an) ASTM A153 標準進(jin)行(xing)熱(re)鍍(du)(du)鋅(xin)(xin)，或按(an)符合于ASTM B663中(zhong)的I型(xing)、使用條件(jian)4進(jin)行(xing)電鍍(du)(du)鋅(xin)(xin)。熱(re)浸鋅(xin)(xin)層(ceng)最(zui)小厚度(du)為0.0034in，并應(ying)在加工(gong)螺紋之(zhi)間進(jin)行(xing)。電鍍(du)(du)鋅(xin)(xin)層(ceng)最(zui)小厚度(du)應(ying)為0.001in，電鍍(du)(du)鋅(xin)(xin)應(ying)在螺紋加工(gong)后進(jin)行(xing)。
2. 鋼(gang)管件
由圓鋼(gang)制造(zao)的接(jie)頭和管蓋可按ASTM B663中的I型、使用條(tiao)件(jian)4進行(xing)(xing)電鍍(du)(du)鋅，或按ASTM B766中的NS型電鍍(du)(du)鎘。電鍍(du)(du)鍍(du)(du)層(ceng)應在螺紋加工(gong)后進行(xing)(xing)。
3. 其他鍍層
應按采購方的規定，提供滿(man)足協議要(yao)求的其他鍍層。
十(shi)一、標志
1. 150磅級(ji)管件
每一個150磅級(ji)管(guan)件(jian)應(ying)標(biao)(biao)記制造(zao)廠名(ming)稱或商標(biao)(biao)作為識別標(biao)(biao)志。
2. 300磅級管件
每一個(ge)300磅級(ji)管(guan)件都應標記具(ju)有以下內容的識別(bie)標志(zhi)：
a. 制(zhi)造廠(chang)名(ming)稱或商標；
b. 數(shu)字“300”；
c. 表示可鍛鑄鐵的字母“MI”；
d. 規格；
e. 由MSS SP-25《閥門、管件、法蘭和(he)管接頭標記系統的標準實(shi)施規程》允許的其他標志。
