ISO（國際標(biao)準(zhun)(zhun)化(hua)組(zu)織）制定并實施的比(bi)較典型(xing)的管(guan)件(jian)(jian)(jian)標(biao)準(zhun)(zhun)有對(dui)焊管(guan)件(jian)(jian)(jian)及(ji)螺紋(wen)連接(jie)管(guan)件(jian)(jian)(jian)兩類。對(dui)焊管(guan)件(jian)(jian)(jian)標(biao)準(zhun)(zhun)側(ce)重(zhong)(zhong)于介紹(shao)非合金鋼(gang)、合金鋼(gang)以及(ji)不銹鋼(gang)對(dui)焊管(guan)件(jian)(jian)(jian)；螺紋(wen)連接(jie)管(guan)件(jian)(jian)(jian)標(biao)準(zhun)(zhun)側(ce)重(zhong)(zhong)于介紹(shao)不銹鋼(gang)螺紋(wen)管(guan)件(jian)(jian)(jian)。非合金鋼(gang)和(he)合金鋼(gang)對(dui)焊管(guan)件(jian)(jian)(jian)（ISO 3419：1981）及(ji)不銹鋼(gang)對(dui)焊管(guan)件(jian)(jian)(jian)（ISO 5251：1981）是ISO早期制定的標(biao)準(zhun)(zhun)，目前仍然(ran)在使用。不銹鋼(gang)螺紋(wen)管(guan)件(jian)(jian)(jian)（ISO 4144：2003）則是ISO近期制定的標(biao)準(zhun)(zhun)。
非合金鋼和合金鋼對焊管件ISO 3419：1981 標準
1. 適用(yong)范圍(wei)
ISO 3419：1981 標準(zhun)規定了用(yong)于管道工(gong)程質量要求的對(dui)焊彎(wan)頭［2D型（90°和(he)180°）和(he)3D型（45°、90°和(he)180°）］、同(tong)心及偏心異徑接(jie)頭、三(san)通及管帽的尺寸、公差以及管件用(yong)非(fei)合(he)金、低(di)合(he)金和(he)合(he)金鋼(gang)的鋼(gang)號。
2. 符號(hao)含意(yi)
DN-公稱通(tong)徑（見ISO 6708）；
D--大外徑(jing)；
D1-小外徑；
d-大(da)內徑；
d1-小內徑；
T-接近(jin)D處的壁厚；
T1-接近D1處的壁厚；
C--180°彎頭的中心(xin)線直徑；
B-180°彎頭自背面(mian)至端面(mian)處(chu)的尺寸；
F-90°彎頭(tou)、等徑(jing)和異徑(jing)三通自中(zhong)心線至d端面(mian)處的尺寸；
H-45°彎頭(tou)自(zi)(zi)中心(xin)線切線交點至端面處的尺寸以及(ji)異徑三通自(zi)(zi)中心(xin)線至d1處端面的尺寸；
K-管帽總(zong)高度；
L--異(yi)徑接頭總長度；
R、R1-彎頭和異徑接頭曲(qu)率半徑；
Q-角(jiao)直線(xian)偏差；
U--180°彎頭端(duan)面(mian)直線偏差；
P--垂直線(xian)偏差。
19.1.3 材料(liao)
19.1.3.1 所(suo)使用(yong)的(de)鋼號按以(yi)下規(gui)定：
TS4、TS9、TS10、TS18、TS32、TS34、TS37、TS43(ISO 2604-2);TW4、TW9、TW10(ISO 2604-3);
P5、P9、P18、P32、P34、P43(ISO 2604-4);E24-1、E24-2(ISO 3183);E29、E32、E36、E39、E41、E45(ISO 3845)。
19.1.3.2 經(jing)供(gong)(gong)需雙(shuang)方(fang)協議可提(ti)供(gong)(gong)ISO 2604-2、ISO 2604-3和ISO 2604-4中所規定的其他鋼號。
3. 管件(jian)應由(you)以下材(cai)料制造
a. 無縫鋼(gang)管；
b. 焊接鋼管或焊接板材；應使用焊條進行焊接并采用供(gong)需雙方協議的無損檢驗方法檢驗；
c. 鋼板。
4. 結構型式與尺寸

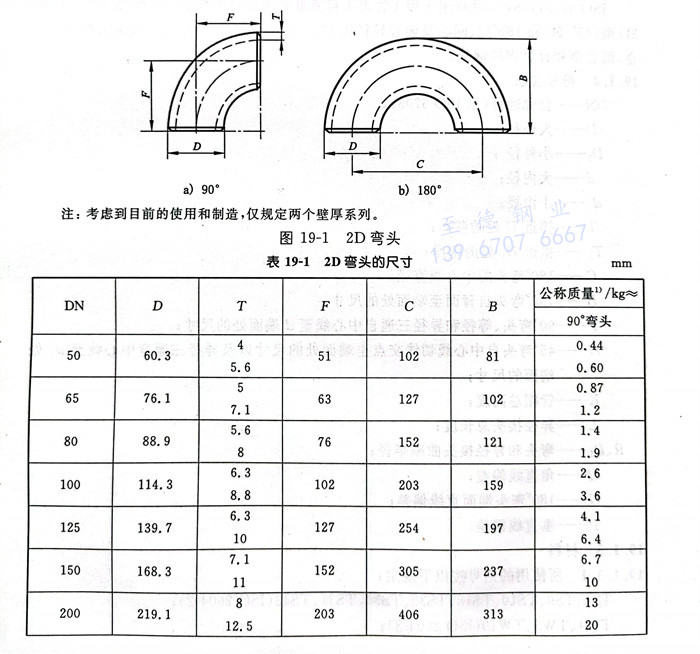

2D彎頭型式見圖(tu)19-1，尺寸見表(biao)19-1。

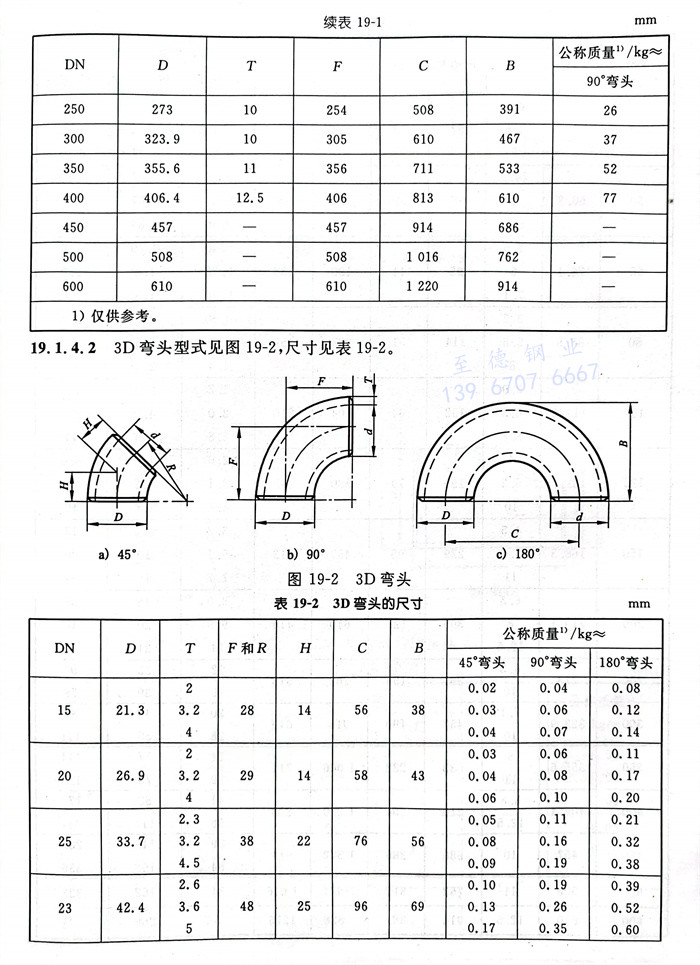

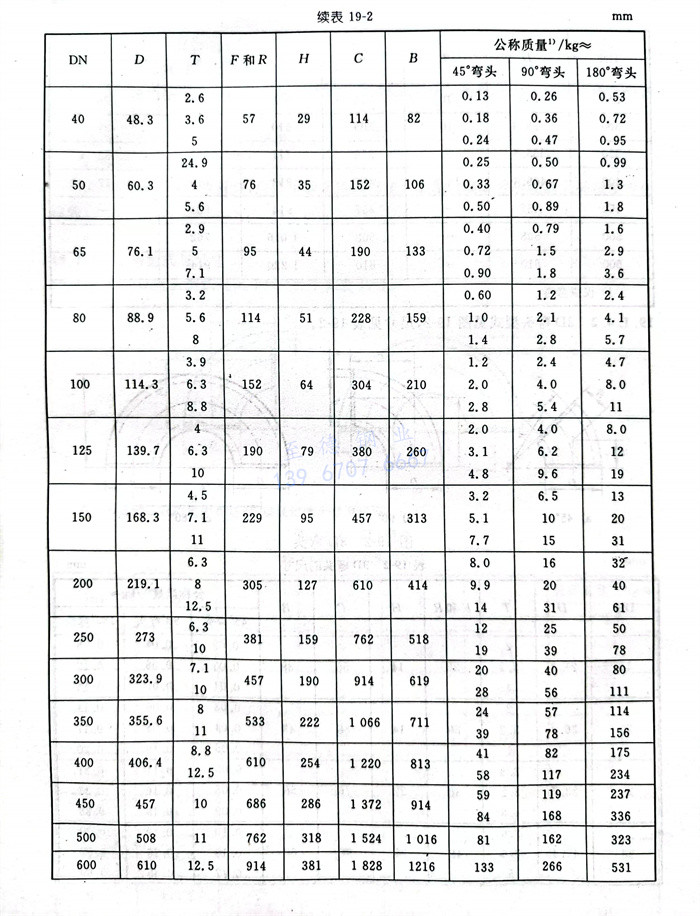

3D彎頭型式(shi)見(jian)圖(tu)19-2，尺寸見(jian)表19-2。

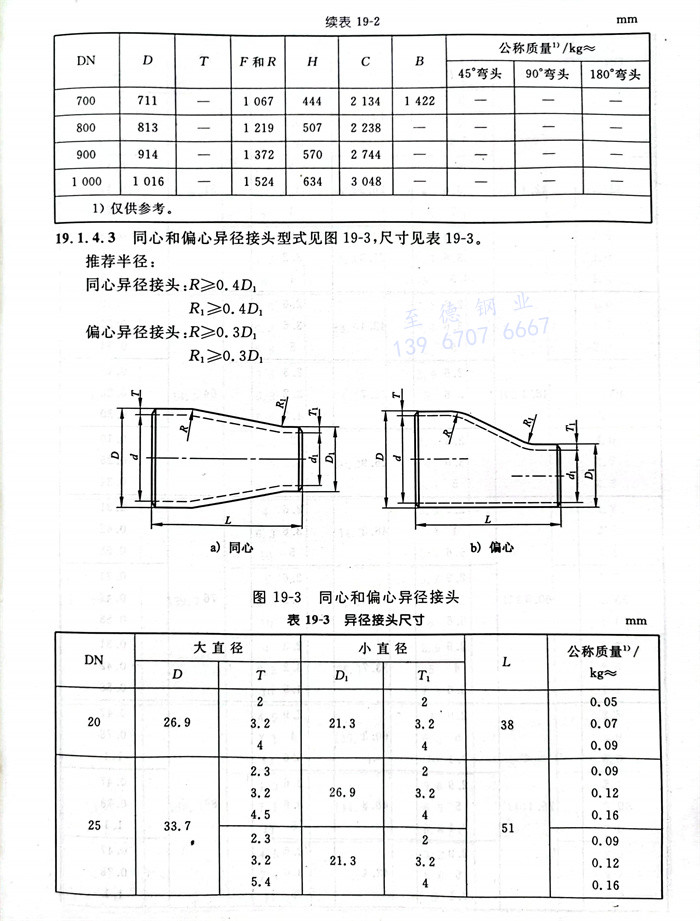

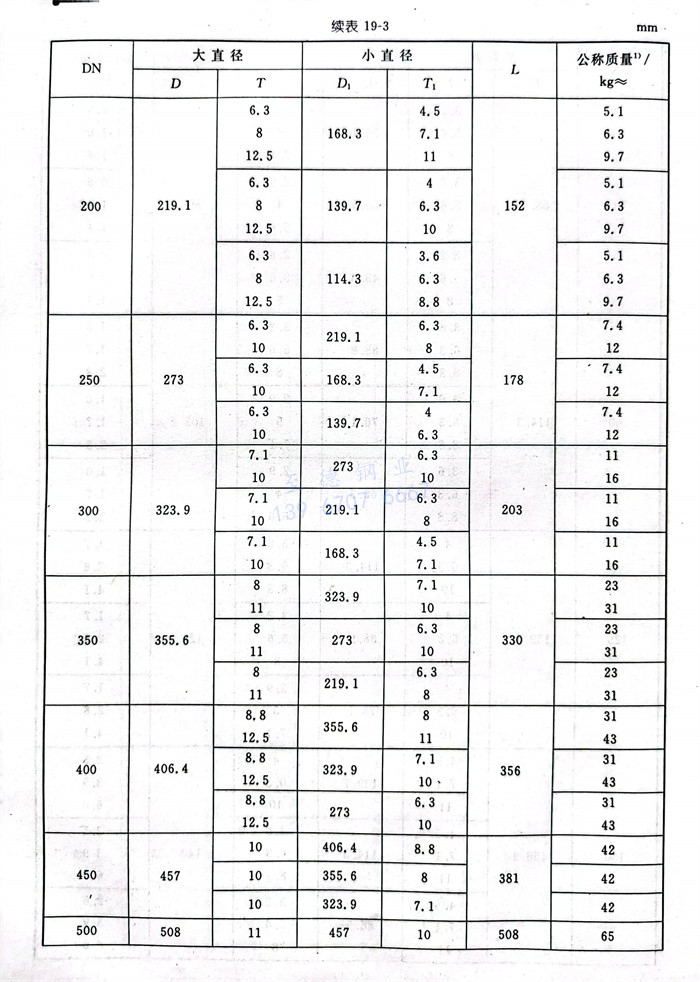

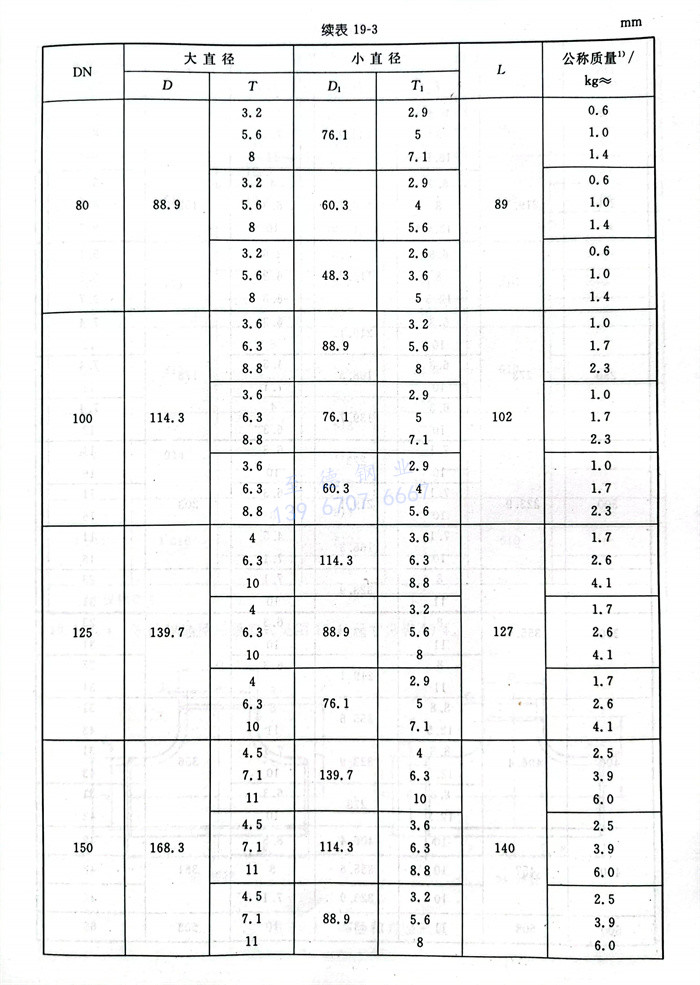

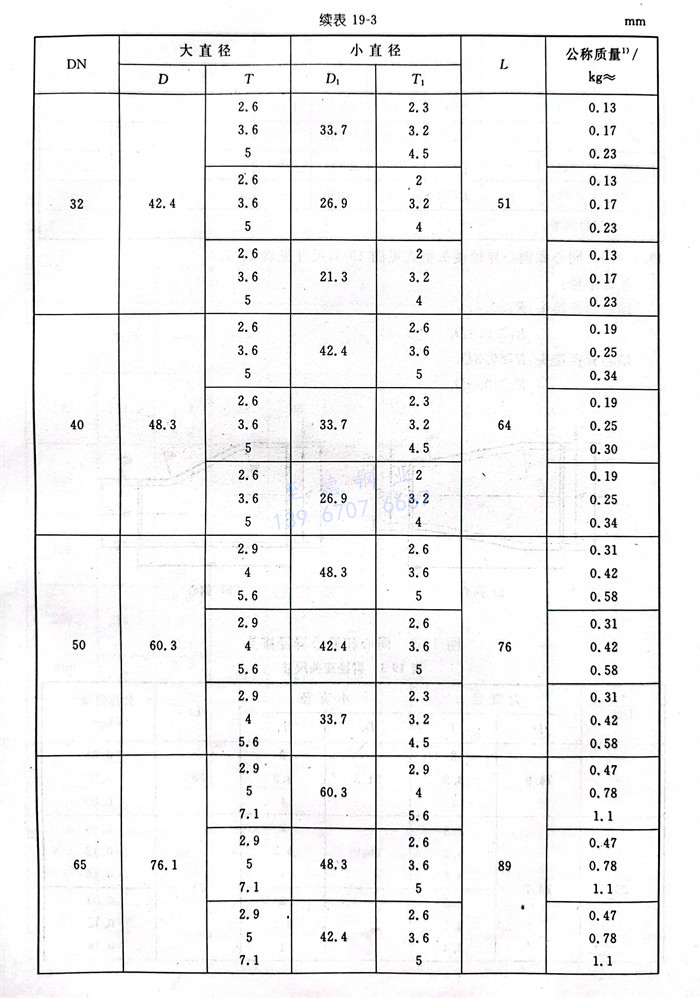

同(tong)心和偏(pian)心異(yi)徑接頭型式(shi)見圖19-3，尺寸見表19-3。
推(tui)薦半徑： 同心異徑(jing)接(jie)(jie)頭：R≥0.4D1 R1≥0.4D1 ，偏心異徑(jing)接(jie)(jie)頭：R≥0.3D1，R1≥0.3D1。

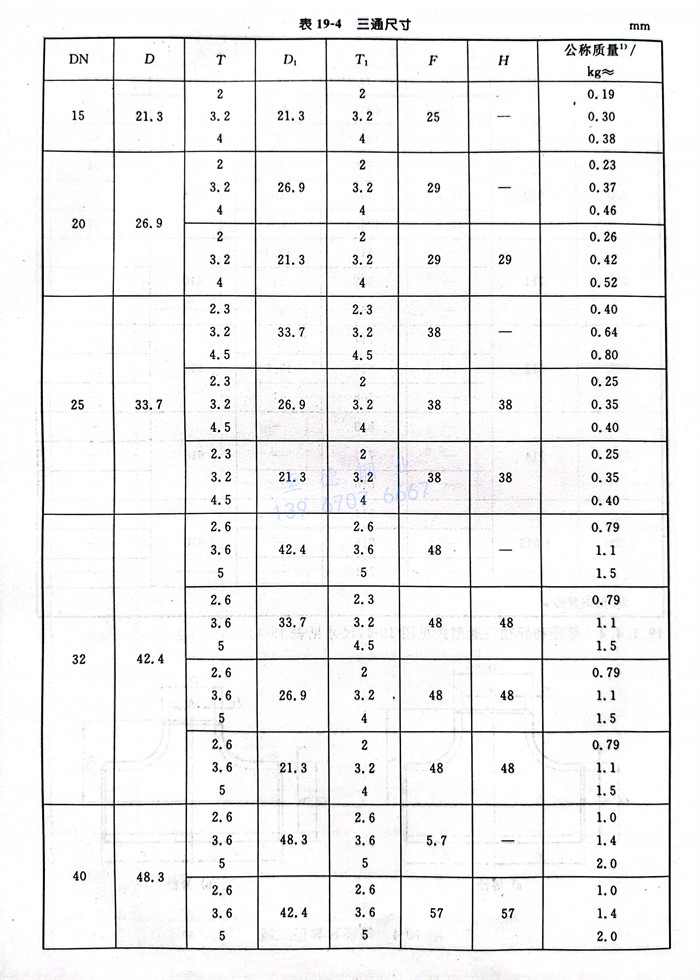

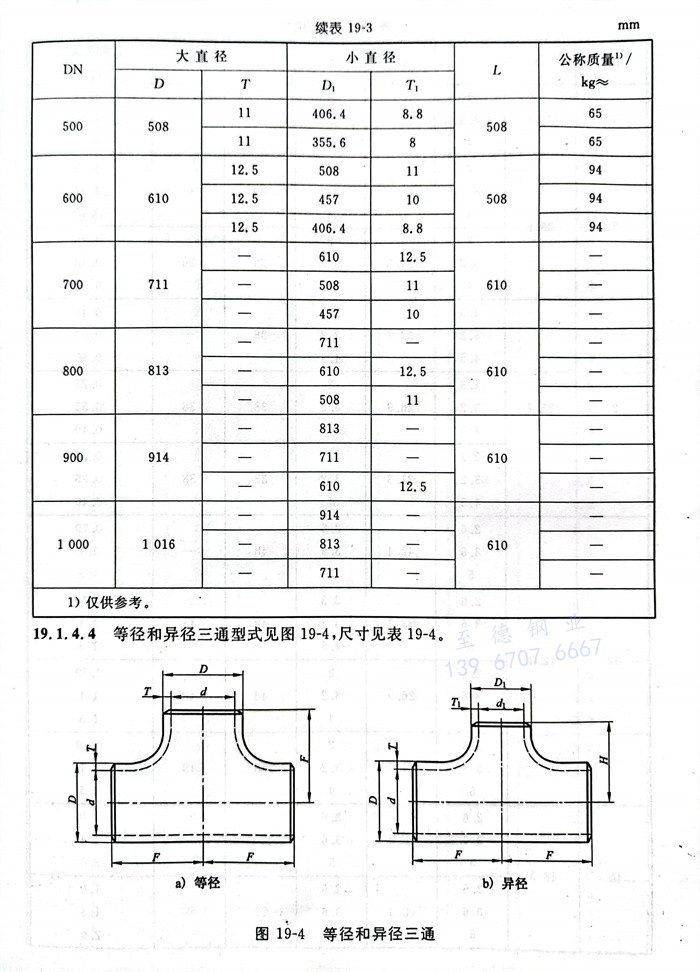

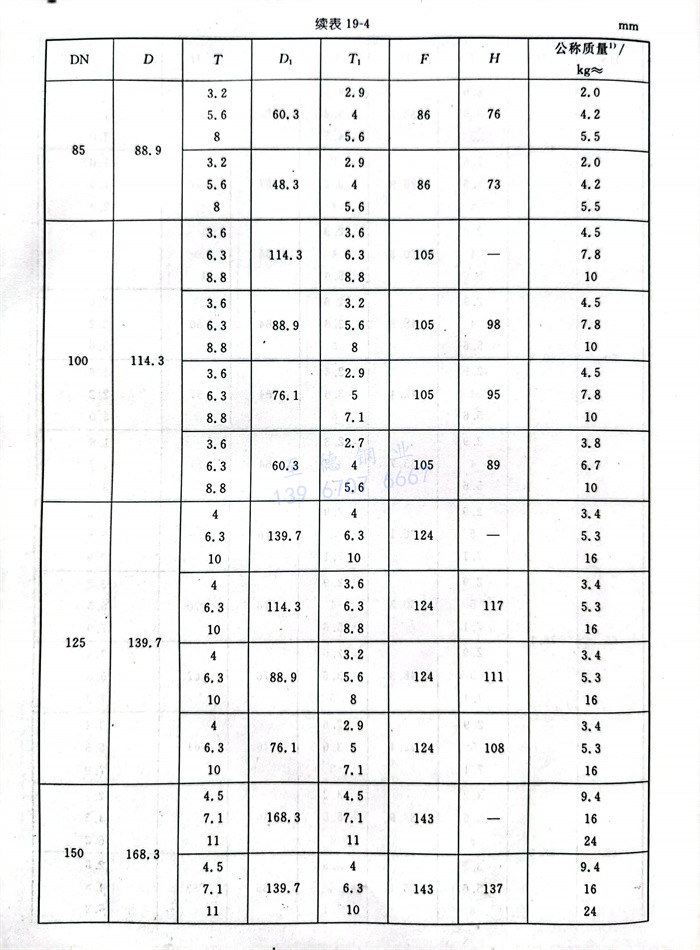

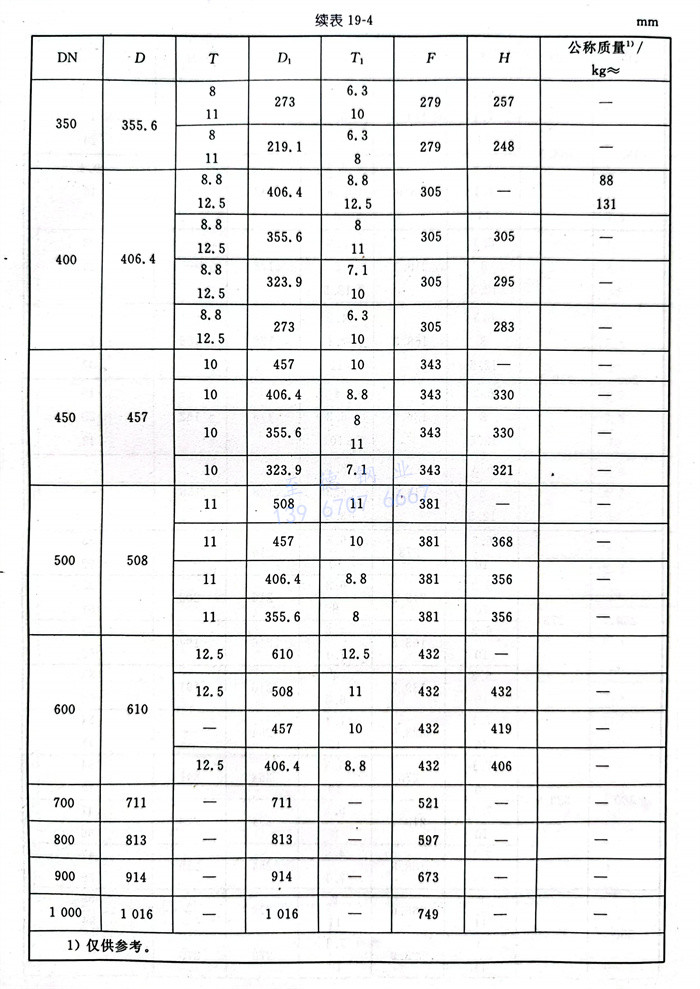

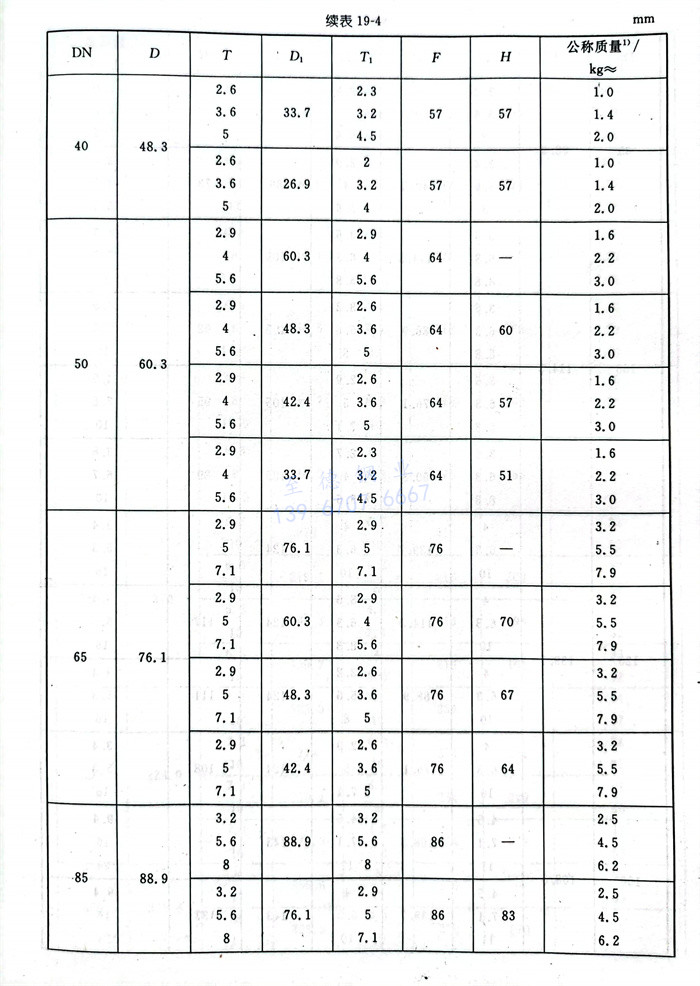

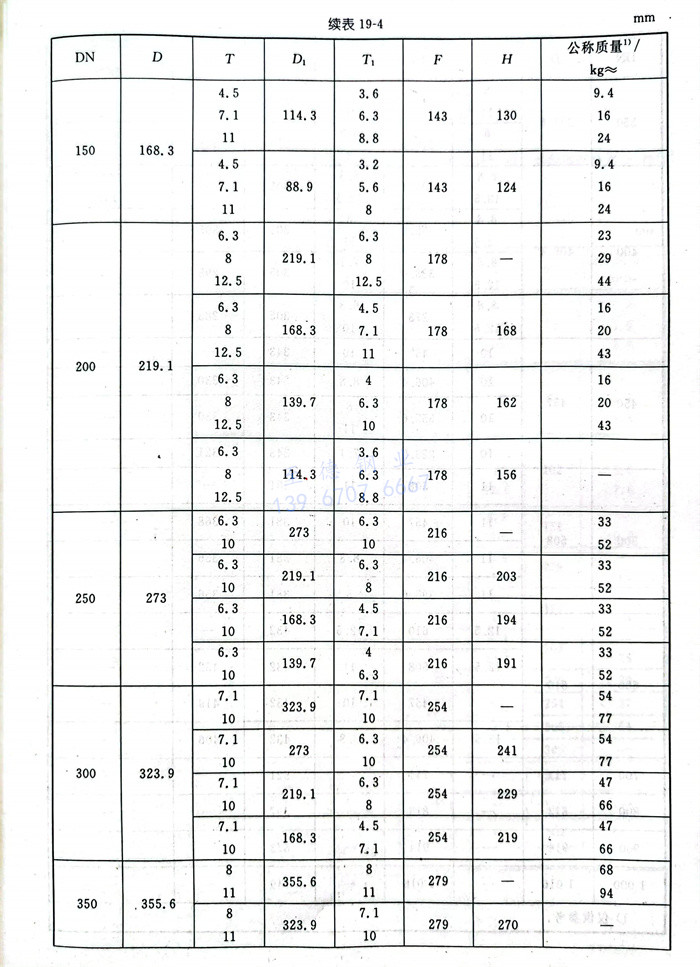

等(deng)徑和異徑三通型式(shi)見(jian)圖(tu)19-4，尺(chi)寸(cun)見(jian)表19-4。

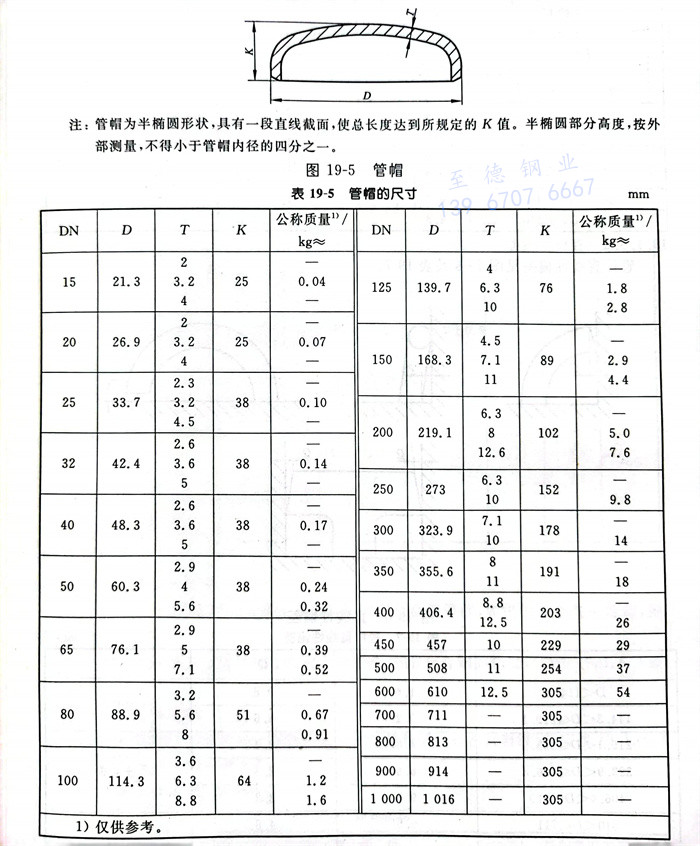

管(guan)帽(mao)型式見(jian)圖19-5，尺寸見(jian)表19-5。
5. 公(gong)差
a. 尺寸偏(pian)差

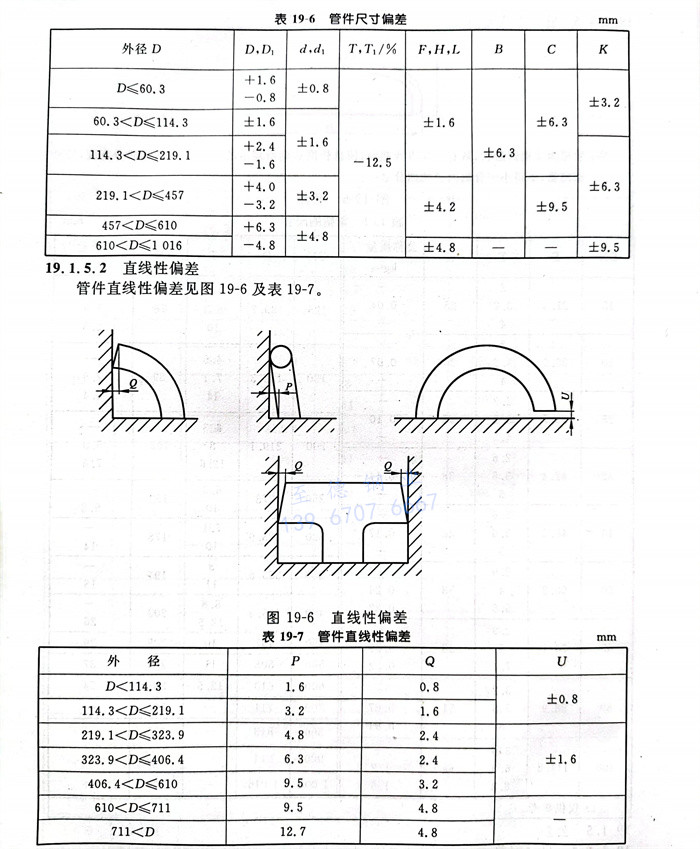

管件尺寸偏(pian)差(cha)見表 19-6
b. 直線性偏差(cha)
管件直線(xian)性偏差見表 19-7
c. 坡(po)口偏差(cha)

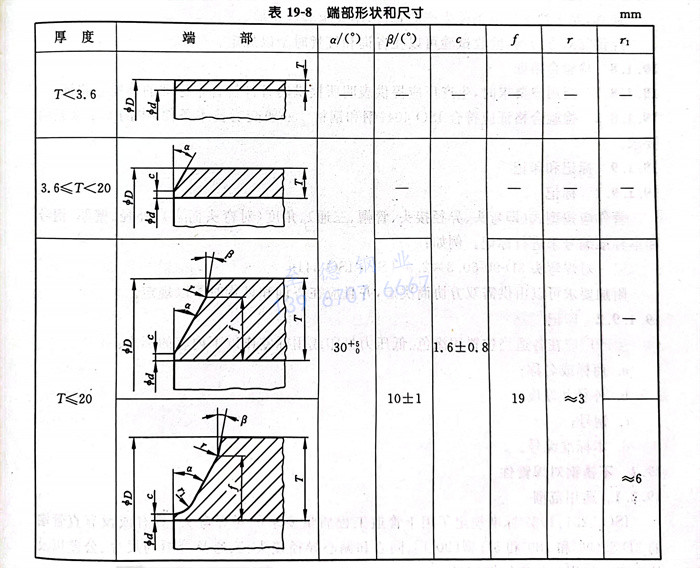

管(guan)件焊(han)端(duan)(duan)(duan)應切成直角。對(dui)于超過 3.6mm 的(de)壁厚，其端(duan)(duan)(duan)部應加工成坡口。端(duan)(duan)(duan)部形狀和尺寸見表 19-8。
6. 熱處(chu)理
a. 非合金鋼管件
在640℃和(he)940℃之間(jian)完成最后成型操作的非合金鋼管(guan)件，如仍(reng)然(ran)在空(kong)氣中(zhong)冷卻，則(ze)不需進行熱處(chu)理。
對于高于或低于上述溫度(du)限完成(cheng)加工的管件，對非(fei)合金鋼(gang)的熱處理應按19.1.6.3條中的表列規定。
b. 合金鋼(gang)管(guan)件
所有合(he)金鋼管(guan)件應(ying)(ying)在(zai)最后成型(xing)操(cao)作之后進(jin)行熱處理(li)。對各材料級(ji)別(bie)，應(ying)(ying)按19.1.6.3條表中規定的(de)相應(ying)(ying)的(de)熱處理(li)進(jin)行。

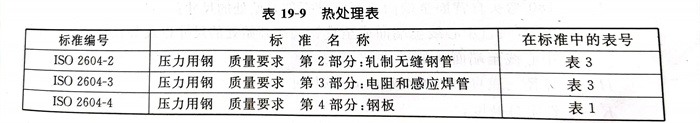

c. 熱處理表（見表19-9）
7. 試(shi)驗
通常，對(dui)于按本標準條(tiao)件生產(chan)的管件，不要(yao)求驗收試驗。
經供需雙方協商(shang)，驗收試(shi)驗可以在(zai)咨詢和訂貨時予以規定。
8. 檢驗合格證
a. 當用戶要求時，生產廠應(ying)提供(gong)表明(ming)所提供(gong)的管件符合(he)(he)本標準的檢(jian)驗合(he)(he)格證(zheng)。
b. 檢驗合格(ge)證應(ying)符合ISO 404《鋼和鋼材(cai) 一般交貨技術條件(jian)》中的(de)5.2.2條的(de)要求(qiu)。
9. 標(biao)記和印記
a. 標記
管(guan)件(jian)應按型(xing)式（即(ji)彎(wan)頭(tou)(tou)、異徑(jing)接頭(tou)(tou)、管(guan)帽、三通(tong)）、角度（對彎(wan)頭(tou)(tou)而言）、外徑(jing)、壁(bi)厚(hou)、鋼(gang)號(hao)和本(ben)標準編號(hao)來進行標記。例如：對焊彎(wan)頭3D-90-60.3×2.9-TS4·ISO 3419
附加要求(qiu)可以由供(gong)需雙方協商決定，并且應在咨詢(xun)和訂(ding)貨時予(yu)以規定。
b. 印記(ji)
生產廠(chang)應(ying)在各(ge)適當位置(zhi)用涂(tu)色、低壓力(li)打印或(huo)用標簽作以下內容的標志：
a. 商標或名(ming)稱；
b. 外徑和厚度；
c. 鋼(gang)號；
d. 本標準編號。
