化工(gong)鋼(gang)制承插焊管(guan)(guan)件(jian)是(shi)以美國(guo)和(he)日本管(guan)(guan)件(jian)相關(guan)標(biao)準為依據(ju)，并(bing)結合我國(guo)化工(gong)行業實際情況制定的一(yi)種專(zhuan)用管(guan)(guan)件(jian)標(biao)準，常用于(yu)小型管(guan)(guan)道。

1. 承插焊90°彎頭(tou)（90°SWE）

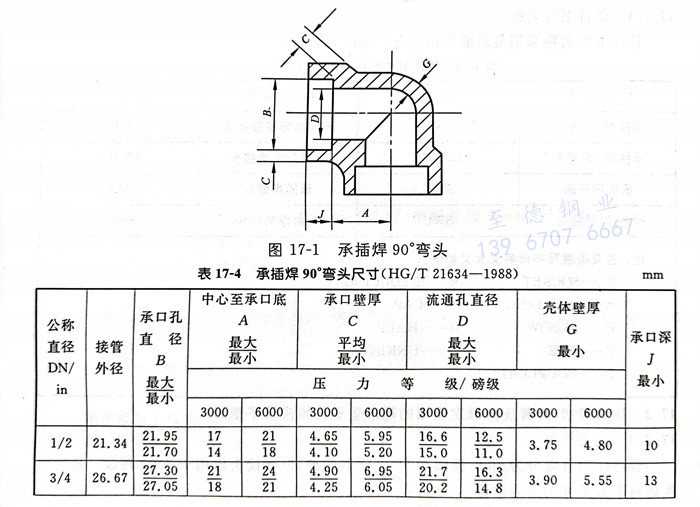

  承插焊90°彎頭型式見(jian)圖(tu)17-1，尺寸見(jian)表17-4。

2. 承插焊45°彎(wan)頭（45°SWE）

  承插焊45°彎頭型(xing)式見圖17-2，尺寸見表17-5。

3. 承插焊三(san)通（SWT）

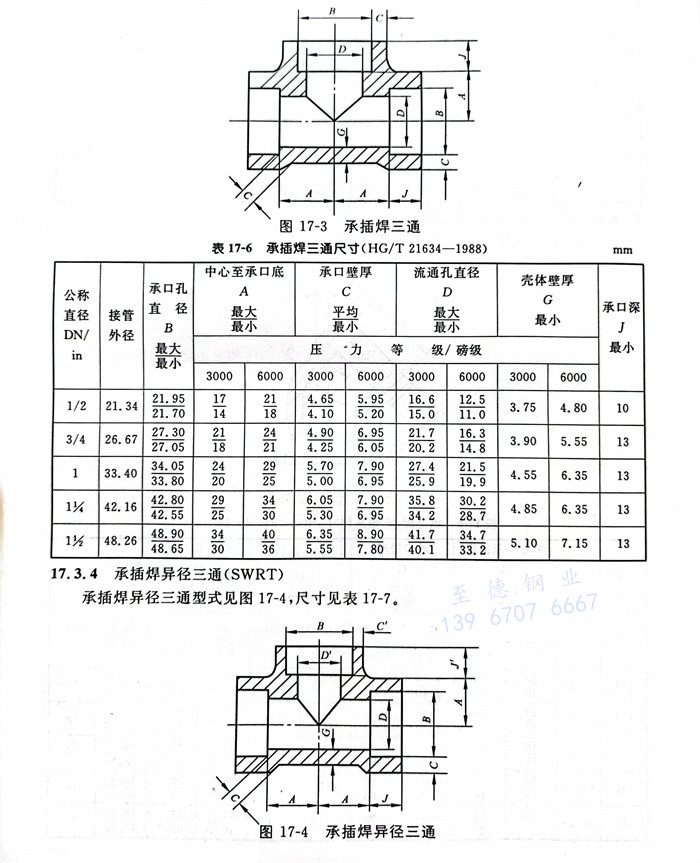

  承插焊三通型式見圖17-3，尺(chi)寸見表17-6。

4. 承插焊異徑三通(tong)（SWRT）

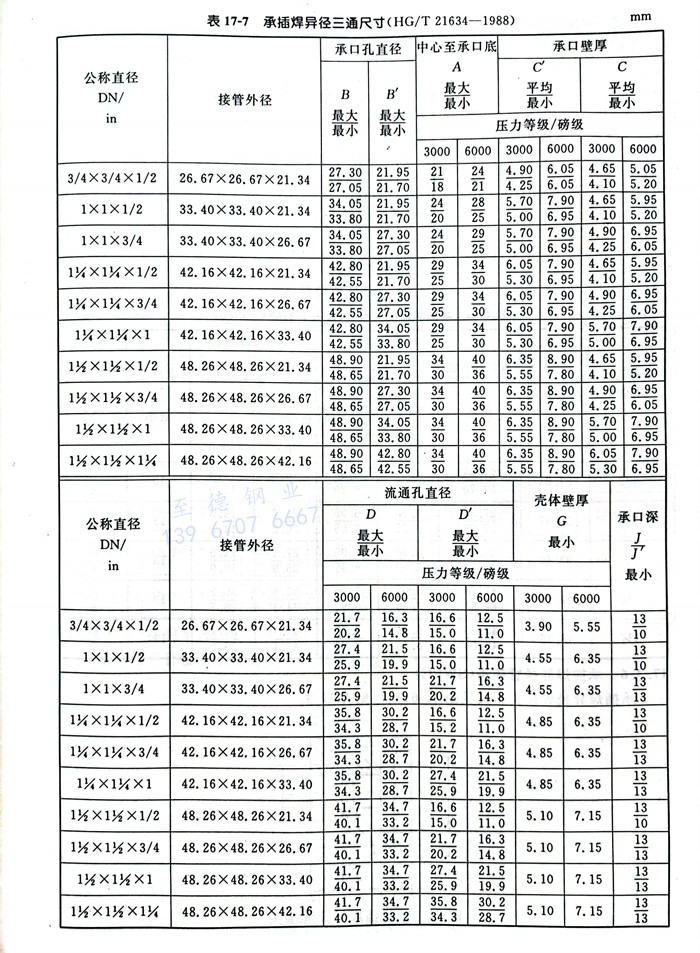

  承(cheng)插焊異(yi)徑(jing)三(san)通型式見圖17-4，尺寸見表17-7。

5. 承插焊管接(jie)頭（SWC）

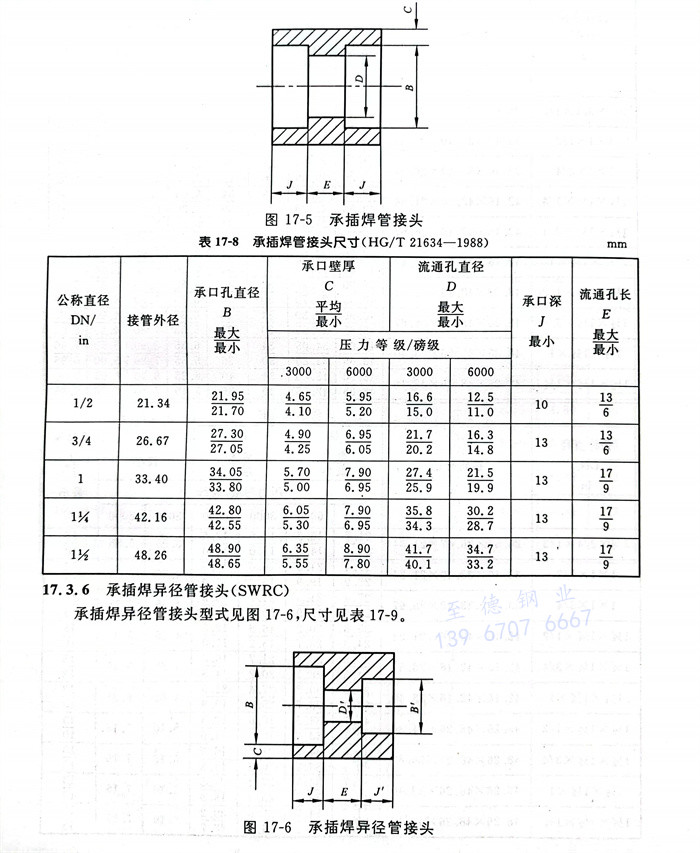

  承(cheng)插焊管接頭型(xing)式見(jian)圖17-5，尺寸見(jian)表17-8。

6. 承插(cha)焊異徑管接(jie)頭（SWRC）

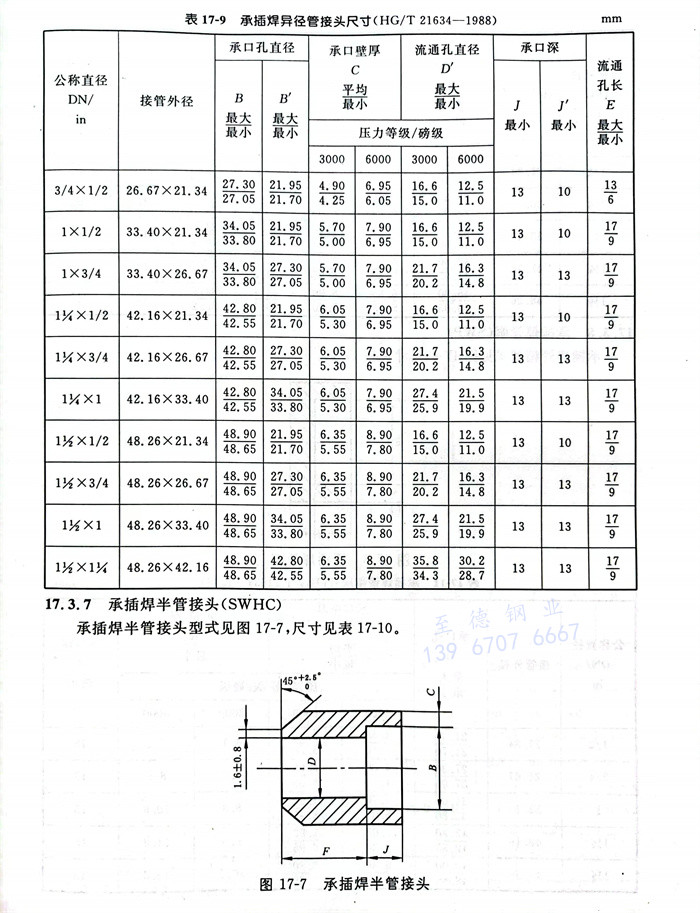

  承插焊異徑(jing)管(guan)接頭型式見(jian)圖17-6，尺寸見(jian)表17-9。

7. 承插焊半管接頭（SWHC）

  承插焊半(ban)管接頭型式見圖17-7，尺(chi)寸見表(biao)17-10。

8. 承插(cha)焊管(guan)帽頭(tou)（SWP）

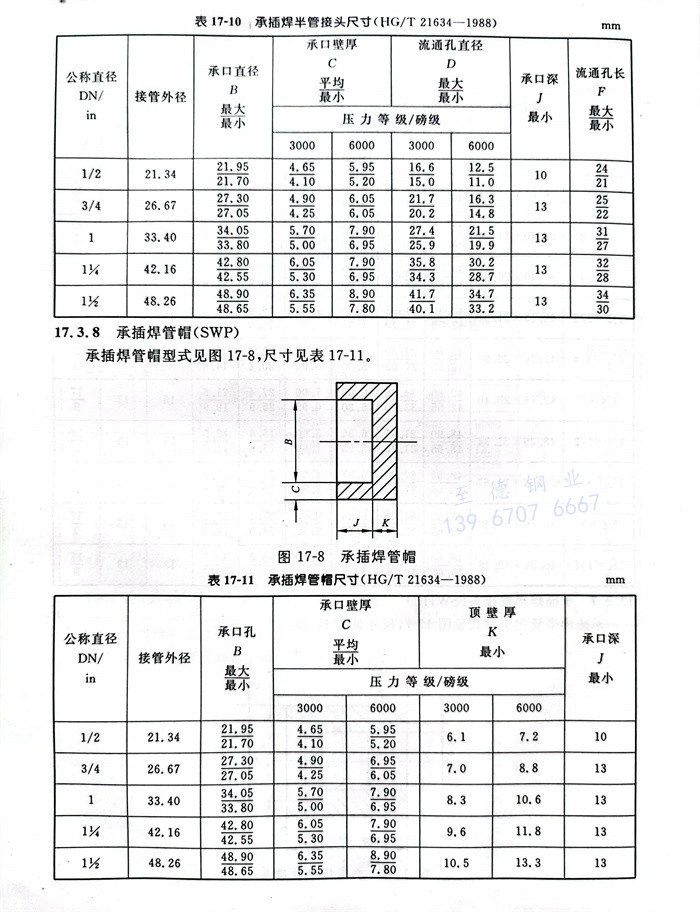

  承插焊管帽型(xing)式見(jian)圖(tu)17-8，尺寸見(jian)表17-11。

9. 承(cheng)插(cha)焊活(huo)接頭(tou)

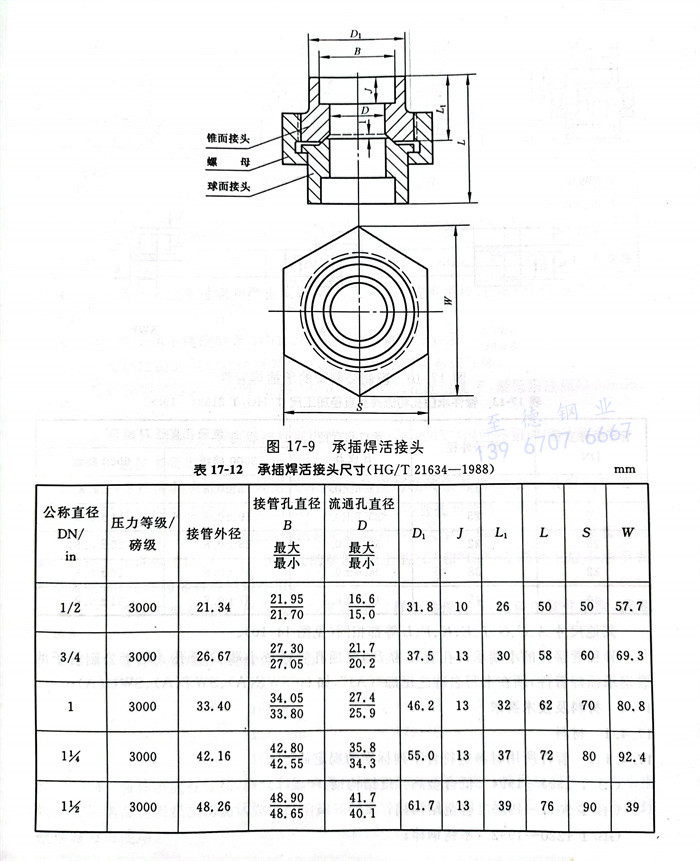

  承插焊活接頭(tou)型式(shi)見(jian)圖17-9，尺寸見(jian)表17-12。

10. 承(cheng)插(cha)焊管(guan)件配公制管(guan)的加工尺寸

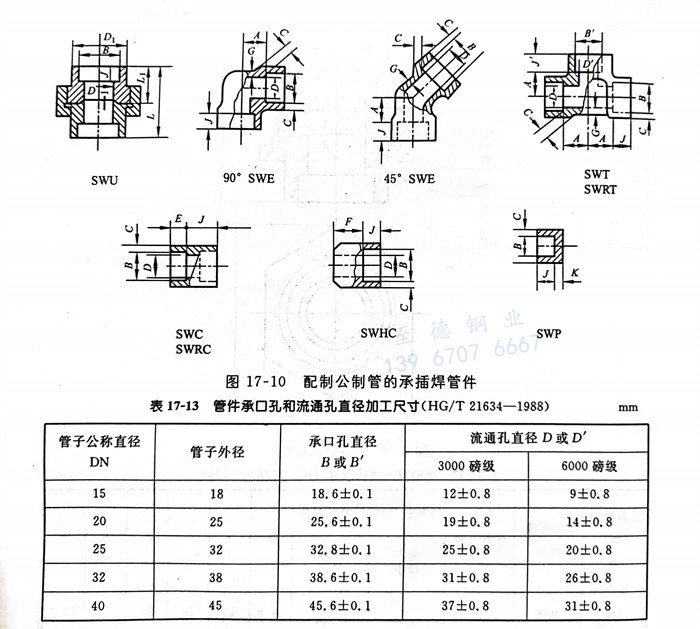

    配制(zhi)(zhi)公制(zhi)(zhi)管(guan)(guan)的(de)鍛鋼承(cheng)插焊(han)管(guan)(guan)件型式(shi)見圖17-10，其承(cheng)口孔和流(liu)通孔直徑加工尺(chi)寸見表17-13。

    其(qi)他尺(chi)寸A、C、G、J、E、K、F、L等都相(xiang)同（見圖(tu)14-10）。

    異(yi)徑管(guan)接頭的小(xiao)端承口孔(kong)直徑為B＇，流通孔(kong)直徑按(an)小(xiao)端D＇開孔(kong)。用于(yu)公制管(guan)子的鍛(duan)鋼承插(cha)焊管(guan)件，須在書寫名稱之尾(wei)加“（A）”，如(ru)90°SWE（A）、SWT（A）、SWU（A）····。
