a. 不銹(xiu)鋼彎管表面不應(ying)(ying)有裂(lie)紋、折疊(die)、重皮、凹(ao)陷(xian)、尖銳(rui)劃痕等缺(que)陷(xian)。表面以現(xian)裂(lie)紋、重皮等缺(que)陷(xian)，應(ying)(ying)逐(zhu)步(bu)修磨直至缺(que)陷(xian)完全(quan)消除(chu)，修磨后的實際(ji)壁厚應(ying)(ying)符合14.3.2.6c條要(yao)求。

b. 不銹鋼彎管不應有過燒組織，不應出現晶間裂紋。

c.  不銹鋼(gang)彎管任何一點的實測壁厚不應小于管系直管最小壁厚S_m。

d. 熱彎不(bu)銹鋼彎(wan)管(guan)的圓度（彎曲部分同一圓截面上最大外徑與最小外徑之差與最大外徑之比）不應大于7％；冷彎彎管的圓度不應大于8％；對于主蒸汽管道、再熱蒸汽管道及設計壓力＞8MPa的管道，彎管圓度不應大于5％。彎管兩端直管段端部的圓度應符合相應鋼管技術標準要求。

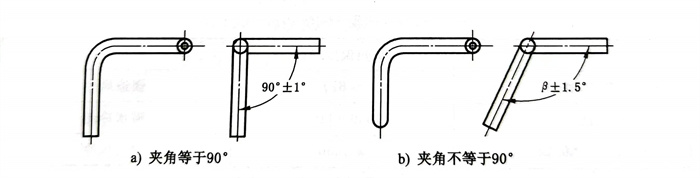

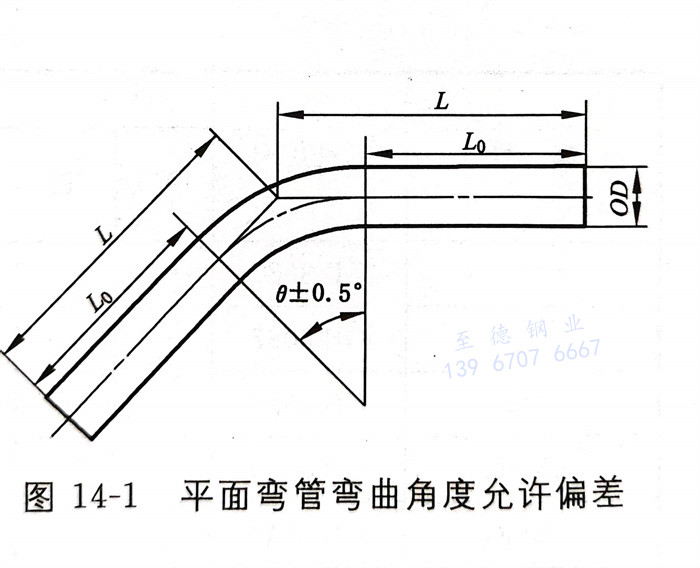

e. 平面彎(wan)管彎(wan)曲角(jiao)度的允許(xu)偏差為±0.5°（如圖(tu)14-1所示）；不在同一平面上(shang)兩個連續(xu)彎(wan)空間夾角(jiao)β的允許(xu)偏差：當(dang)夾角(jiao)成90°時，允許(xu)偏差為±1°；當(dang)夾角(jiao)不成90°時，允許(xu)偏差為士1.5°（如圖(tu)14-2所示）。

f. 不銹(xiu)鋼彎管的彎曲半徑允許偏差為±50mm。

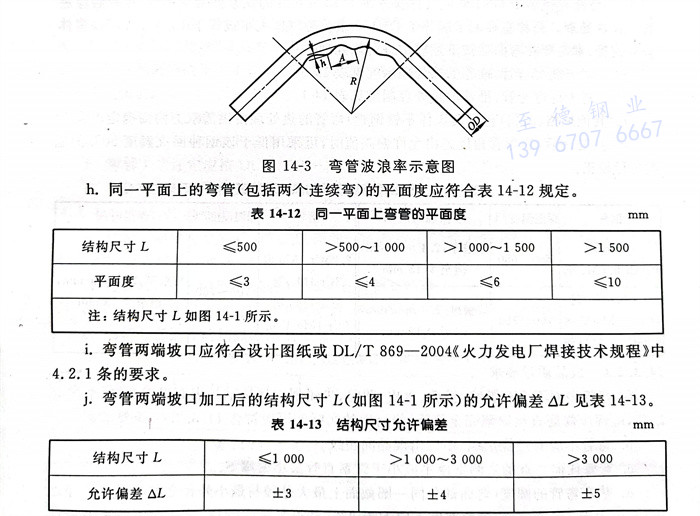

g. 熱(re)彎彎管和波(bo)(bo)浪率(lv)（波(bo)(bo)高h與外徑OD之比）不應(ying)大(da)于2％，冷(leng)彎彎管的(de)波(bo)(bo)浪率(lv)不應(ying)大(da)于3％，且波(bo)(bo)距A與波(bo)(bo)高h之比應(ying)大(da)于12（如圖14-3所示）。

h. 同一平(ping)面(mian)上(shang)的彎管(guan)（包(bao)括兩個連續彎）的平(ping)面(mian)度應符合(he)表14-12規定。

i. 不銹鋼彎管兩端坡口應符合設計圖紙或DL/T 869-2004《火力發電廠焊接技術規程》中4.2.1條的要求。

j. 不銹(xiu)鋼彎管兩端坡口加工后的結構尺寸L（如圖14-1所示）的允許偏差ΔL見表14-13。

k. 合金(jin)鋼彎管(guan)熱處理后的硬度值、金(jin)相組織和晶粒度應符合相應的鋼管(guan)技術標(biao)準要求(qiu)。

l. 不銹(xiu)鋼彎管應清除內外壁雜物，并按供需雙方協議規定的方法清除彎管的氧化皮。
