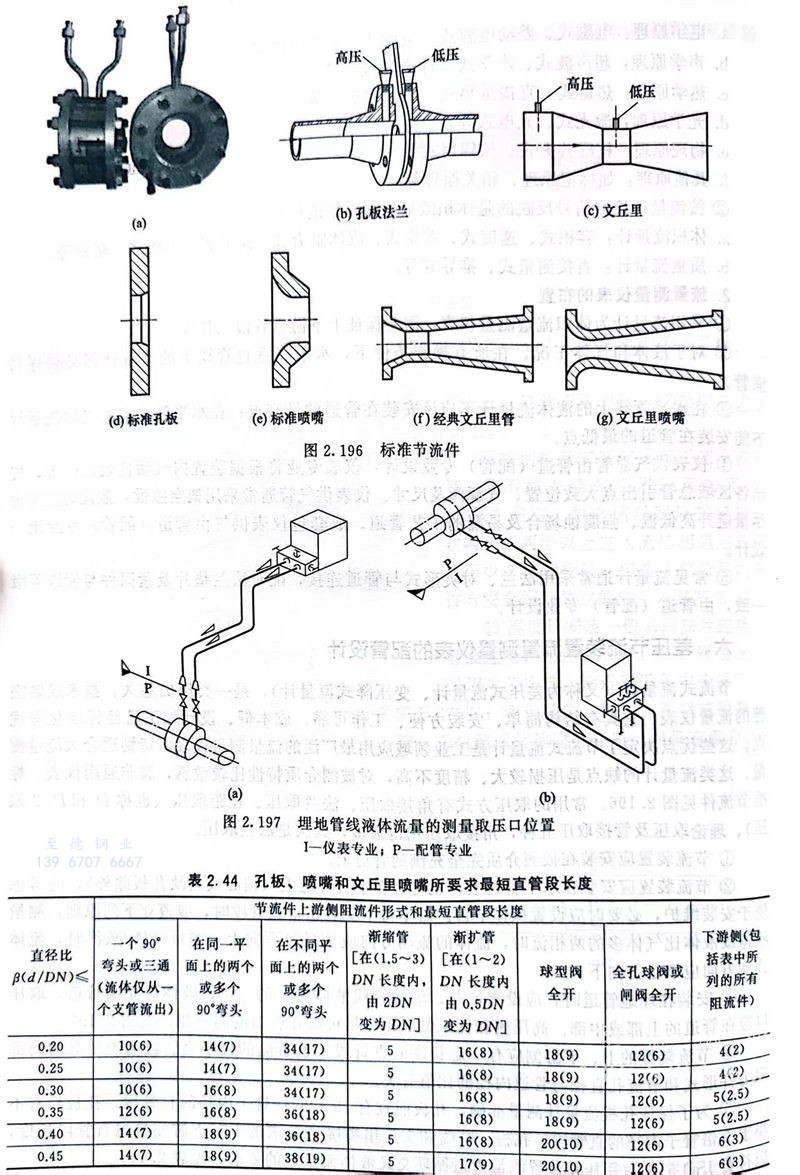

節(jie)流式流量(liang)計(ji)(ji)（又稱為(wei)差壓(ya)(ya)(ya)式流量(liang)計(ji)(ji)、變壓(ya)(ya)(ya)降式流量(liang)計(ji)(ji)），是(shi)(shi)一類(lei)歷(li)史悠(you)久、技(ji)術成(cheng)熟(shu)完善的(de)流量(liang)儀(yi)(yi)表(biao)。它(ta)具(ju)有結構簡單、安裝方(fang)便、工作(zuo)可靠、成(cheng)本低、設計(ji)(ji)加工已經標準(zhun)化等優點。這(zhe)些(xie)優點決定了(le)節(jie)流式流量(liang)計(ji)(ji)是(shi)(shi)工業(ye)領域應(ying)用(yong)最廣(guang)泛的(de)流量(liang)測量(liang)儀(yi)(yi)表(biao)，特(te)別適合(he)大(da)(da)流量(liang)測量(liang)。這(zhe)類(lei)流量(liang)計(ji)(ji)的(de)缺(que)點是(shi)(shi)壓(ya)(ya)(ya)損較大(da)(da)、精度不高(gao)，對被(bei)測介質特(te)性(xing)比較敏感，屬(shu)非(fei)通用(yong)儀(yi)(yi)表(biao)。標準(zhun)節(jie)流件見(jian)圖2.196。常用(yong)的(de)取(qu)壓(ya)(ya)(ya)方(fang)式有角(jiao)接(jie)取(qu)壓(ya)(ya)(ya)、法(fa)(fa)蘭取(qu)壓(ya)(ya)(ya)、徑(jing)距取(qu)壓(ya)(ya)(ya)（也稱D和D／2取(qu)壓(ya)(ya)(ya)）、理論取(qu)壓(ya)(ya)(ya)及管接(jie)取(qu)壓(ya)(ya)(ya)五種，角(jiao)接(jie)取(qu)壓(ya)(ya)(ya)用(yong)得最多(duo)，其(qi)次(ci)是(shi)(shi)法(fa)(fa)蘭取(qu)壓(ya)(ya)(ya)。

  ①. 節(jie)流(liu)裝(zhuang)置應安裝(zhuang)在被測(ce)介(jie)質完全充滿的(de)管(guan)道(dao)上。

  ②. 節流裝(zhuang)(zhuang)置(zhi)應(ying)安(an)裝(zhuang)(zhuang)在水平管道上(shang)(shang)(shang)，也可裝(zhuang)(zhuang)在垂直管道上(shang)(shang)(shang)（偏心或圓缺孔板(ban)除外），應(ying)考慮便于安(an)裝(zhuang)(zhuang)維護(hu)，必(bi)要時(shi)(shi)(shi)應(ying)設置(zhi)操作平臺。若不(bu)得(de)不(bu)安(an)裝(zhuang)(zhuang)在垂直管段時(shi)(shi)(shi)，應(ying)遵(zun)守下列原則：測(ce)量液體(ti)(ti)或液體(ti)(ti)比氣體(ti)(ti)多的兩相(xiang)流時(shi)(shi)(shi)，流體(ti)(ti)的流動(dong)方(fang)向(xiang)應(ying)該是自(zi)下向(xiang)上(shang)(shang)(shang)；測(ce)量氣體(ti)(ti)／蒸汽時(shi)(shi)(shi)，流體(ti)(ti)流動(dong)方(fang)向(xiang)應(ying)該自(zi)上(shang)(shang)(shang)向(xiang)下。

  ③. 安(an)裝(zhuang)在(zai)埋地管道(dao)時，應(ying)(ying)(ying)設置(zhi)地井。埋地管線(xian)液體(ti)流量的測量，液體(ti)應(ying)(ying)(ying)充滿管道(dao)，取(qu)壓(ya)口(kou)應(ying)(ying)(ying)在(zai)管道(dao)的上部或中部。高(gao)壓(ya)側和低(di)壓(ya)側取(qu)壓(ya)口(kou)盡可能在(zai)管道(dao)的同一側，見圖(tu)2.197。

  ④. 節流(liu)裝置的上(shang)、下(xia)游側(ce)應有一定長(chang)度的直(zhi)管(guan)(guan)段。上(shang)游側(ce)的最小直(zhi)管(guan)(guan)段與上(shang)游側(ce)的局(ju)部阻(zu)力件形式和節流(liu)孔直(zhi)徑與管(guan)(guan)道(dao)內徑的比值有關。

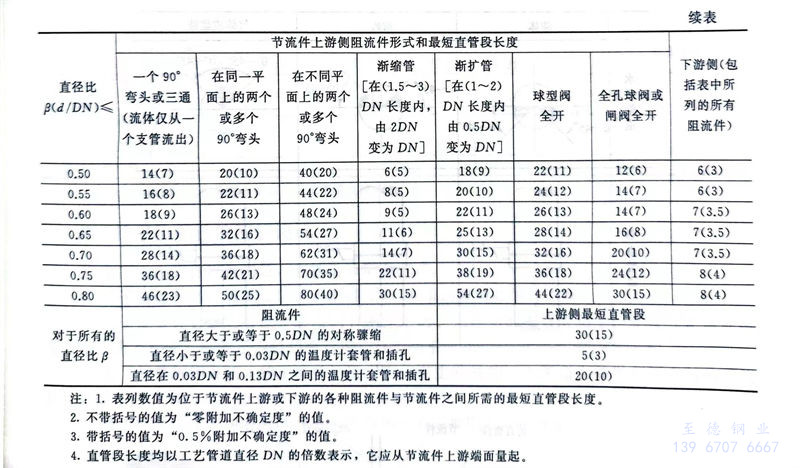

  ⑤.為了保證孔(kong)板(ban)流(liu)量(liang)計(ji)測量(liang)準確，孔(kong)板(ban)前宜有15～20倍管(guan)(guan)子內徑的直(zhi)管(guan)(guan)段(duan)，孔(kong)板(ban)后有不小于5倍管(guan)(guan)子內徑的直(zhi)管(guan)(guan)段(duan)，孔(kong)板(ban)、噴嘴(zui)和文丘里噴嘴(zui)所要(yao)求(qiu)的上、下(xia)游側最短直(zhi)管(guan)(guan)段(duan)長度，應符合(he)ISO 5167《用壓差裝(zhuang)置測量(liang)管(guan)(guan)道循(xun)環交(jiao)叉液體流(liu)量(liang)》的要(yao)求(qiu)，見表2.44。

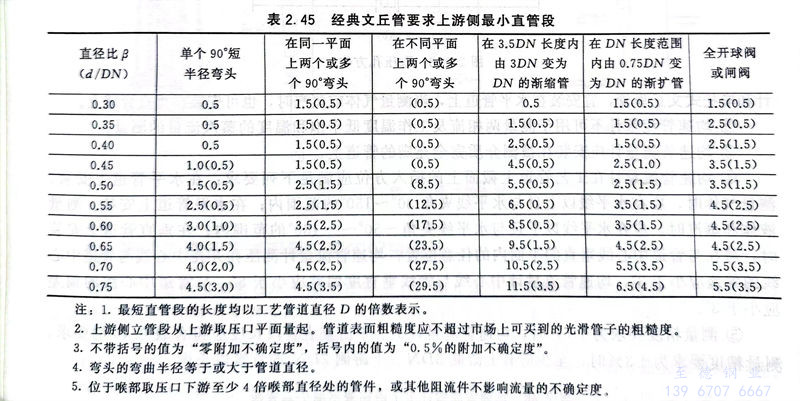

  ⑥. 經典文丘里管所要求的(de)上(shang)游側最短直(zhi)管段長度見(jian)表2.45，下游側直(zhi)管段，從(cong)喉部取壓孔處起計算，應為(wei)喉管直(zhi)徑的(de)4倍。

注(zhu)：1. 最短直(zhi)管段(duan)的(de)長度均(jun)以工藝管道直(zhi)徑D的(de)倍數表示。

      2. 上(shang)游側(ce)立管(guan)(guan)段從(cong)上(shang)游取(qu)壓口平面(mian)(mian)量起。管(guan)(guan)道表面(mian)(mian)粗糙度應不超(chao)過市場上(shang)可買到的(de)光滑管(guan)(guan)子(zi)的(de)粗糙度。

      3. 不(bu)帶括(kuo)號的(de)值為“零附加(jia)(jia)不(bu)確定度”，括(kuo)號內的(de)值為“0.5％的(de)附加(jia)(jia)不(bu)確定度”。

      4. 彎頭的(de)彎曲(qu)半徑(jing)等(deng)于(yu)或大于(yu)管道直徑(jing)。

      5. 位于喉部取壓口下游至少(shao)4倍(bei)喉部直徑(jing)處的管件，或其他阻流件不影(ying)響流量的不確定(ding)度(du)。

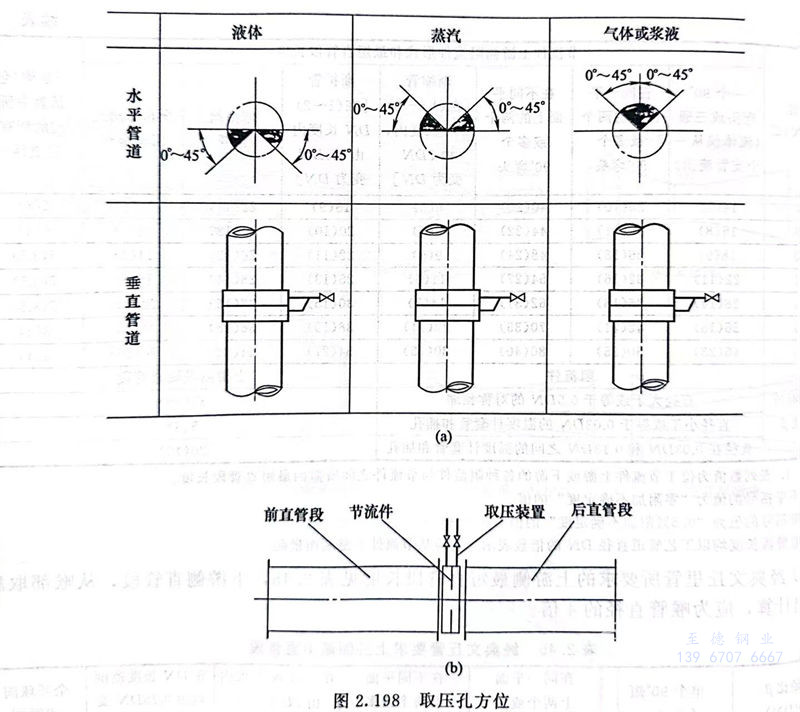

  ⑦. 取(qu)壓孔方位見圖2.198。

  ⑧. 節流(liu)裝置的上、下游直管(guan)(guan)(guan)(guan)段范圍(wei)內，不允許有(you)溫度計套管(guan)(guan)(guan)(guan)、壓力接(jie)管(guan)(guan)(guan)(guan)、取(qu)樣接(jie)管(guan)(guan)(guan)(guan)、沖洗接(jie)管(guan)(guan)(guan)(guan)和(he)排放接(jie)管(guan)(guan)(guan)(guan)等連接(jie)口。通常流(liu)量孔(kong)板、孔(kong)板法蘭、取(qu)壓短管(guan)(guan)(guan)(guan)及根部(bu)閥(fa)由(you)儀表專(zhuan)(zhuan)業提供。孔(kong)板法蘭與管(guan)(guan)(guan)(guan)道(dao)采用焊接(jie)。孔(kong)板法蘭、取(qu)壓短管(guan)(guan)(guan)(guan)及根部(bu)閥(fa)由(you)管(guan)(guan)(guan)(guan)道(dao)專(zhuan)(zhuan)業設計。
