簡單控(kong)(kong)(kong)制系統是由被(bei)控(kong)(kong)(kong)對象(xiang)、測量元件(jian)、變送器(qi)、控(kong)(kong)(kong)制期(qi)和(he)執行(xing)器(qi)所組(zu)成的單回路負反饋(kui)控(kong)(kong)(kong)制系統。它是最基本、最常見、應(ying)用最為廣泛的控(kong)(kong)(kong)制系統。

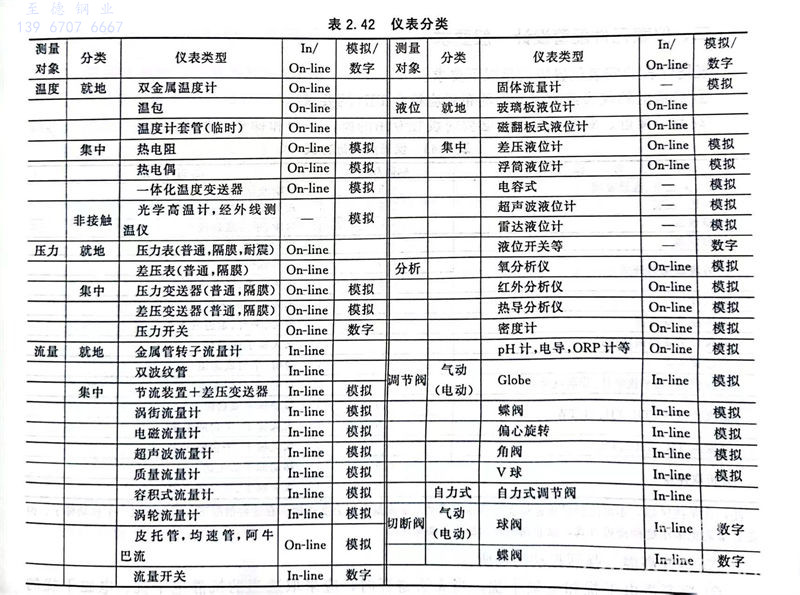

  按(an)測量的工(gong)藝(yi)參(can)數(shu)分(fen)為(wei)(wei)：溫度(du)、壓力、流量、液位(wei)、分(fen)析儀表(biao)(biao)。按(an)操作需要分(fen)為(wei)(wei)：就地、遠傳類(lei)儀表(biao)(biao)。按(an)控制(zhi)要求分(fen)為(wei)(wei)：調(diao)節閥、切斷閥等。按(an)儀表(biao)(biao)使用能(neng)源分(fen)為(wei)(wei)：氣動(dong)、電動(dong)和液動(dong)儀表(biao)(biao)（較少(shao)用）。按(an)儀表(biao)(biao)信號(hao)分(fen)為(wei)(wei)：模擬(ni)儀表(biao)(biao)、數(shu)字儀表(biao)(biao)。按(an)儀表(biao)(biao)安裝位(wei)置(zhi)分(fen)為(wei)(wei)：In-line（在管(guan)道里）、On-line（在管(guan)道上）儀表(biao)(biao)。具(ju)體見(jian)表(biao)(biao)2.42。

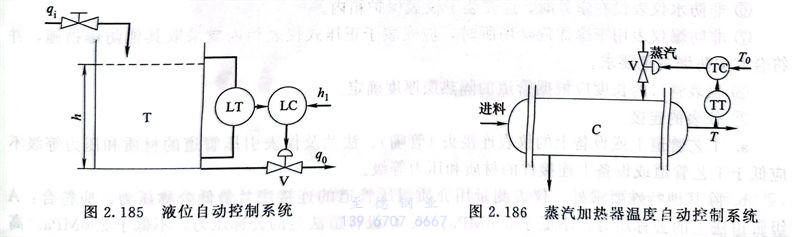

  如(ru)圖2.185所示，一(yi)個(ge)(ge)(ge)液位(wei)自動(dong)調(diao)(diao)節系(xi)統，液體(ti)儲(chu)(chu)罐（T）作(zuo)為(wei)被控(kong)對象、一(yi)個(ge)(ge)(ge)液位(wei)變(bian)送(song)器（LT），一(yi)個(ge)(ge)(ge)液位(wei)控(kong)制器（LC）和一(yi)個(ge)(ge)(ge)執(zhi)行器（V）組成(cheng)一(yi)個(ge)(ge)(ge)簡(jian)單(dan)的控(kong)制系(xi)統，通過執(zhi)行器的開度變(bian)化調(diao)(diao)節輸出量qo的量值大小，從而實現儲(chu)(chu)罐液面(mian)穩定，保(bao)持在(zai)一(yi)定范圍(wei)內。一(yi)般(ban)情況(kuang)下，液位(wei)變(bian)送(song)器（LT）和執(zhi)行器（V）屬于配管設(she)計范圍(wei)。

  如圖(tu)2.186所示，一(yi)個蒸(zheng)(zheng)汽(qi)加熱(re)器(qi)作為被控(kong)對象（C）、一(yi)個溫(wen)度變送器(qi)（TT）、一(yi)個溫(wen)度控(kong)制(zhi)(zhi)(zhi)器(qi)（TC）和一(yi)個蒸(zheng)(zheng)汽(qi)流量控(kong)制(zhi)(zhi)(zhi)閥作為執行器(qi)（V）組成一(yi)個蒸(zheng)(zheng)汽(qi)加熱(re)器(qi)溫(wen)度自(zi)動控(kong)制(zhi)(zhi)(zhi)系統。

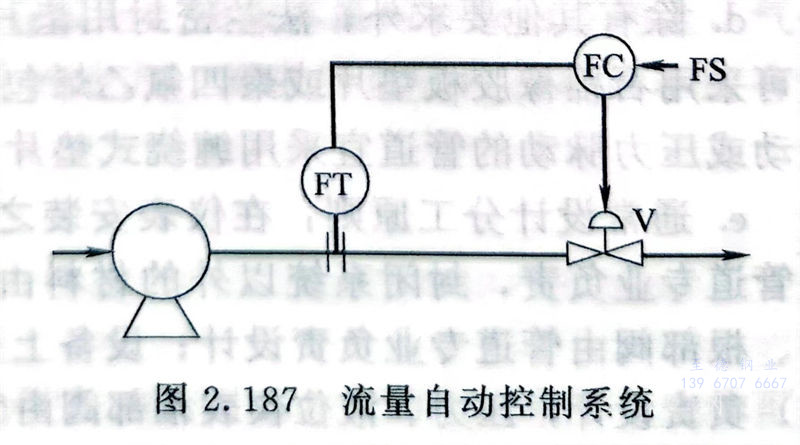

  如圖(tu)2.187所(suo)示，是一(yi)個流(liu)量(liang)自動控(kong)制系(xi)，其中(zhong)，管(guan)理系(xi)統作為(wei)被控(kong)對象、一(yi)個流(liu)量(liang)計（FT）、一(yi)個流(liu)量(liang)控(kong)制器(qi)（FC）和一(yi)個流(liu)量(liang)控(kong)制閥作為(wei)執(zhi)行器(qi)。

工(gong)程應用：不明白(bai)儀表控制(zhi)基本(ben)原(yuan)理造成的配管設計錯誤

  儲罐（T）的(de)直徑40m，某配管設(she)計人，因(yin)不清(qing)楚基(ji)本的(de)儀表控制原理(li)，把(ba)液位變送器(qi)(qi)(qi)（LT）和(he)執(zhi)行器(qi)(qi)(qi)（V）分別布置在了儲罐的(de)兩側，造成液位變送器(qi)(qi)(qi)（LT）和(he)執(zhi)行器(qi)(qi)(qi)（V）距離(li)偏遠，無(wu)法連接的(de)設(she)計錯誤。
