一(yi)、管子(zi)
基本上屬大外徑(jing)系(xi)列(lie)(lie)ISO4200,標準ISO4200系(xi)列(lie)(lie)1基本上采用(yong)(yong)了(le)ASME的(de)尺寸,僅DN>1100mm時(已(yi)不太常用(yong)(yong))使用(yong)(yong)了(le)“小外徑(jing)系(xi)列(lie)(lie)”的(de)尺寸。
二、管法蘭(lan)
(1)管(guan)法蘭(lan)(lan)同時(shi)包括了“美式法蘭(lan)(lan)”和(he)“歐式法蘭(lan)(lan)”兩個(ge)系列。ISO7005-1代表了當前世界法蘭(lan)(lan)標準(zhun)的應用趨勢。
(2)公(gong)稱壓力等(deng)級:第(di)(di)一系(xi)(xi)列(lie)(lie)(lie):PN1.0、1.6、2.0、5.0、11.0、15.0、26.0、42.0,8個等(deng)級;第(di)(di)二系(xi)(xi)列(lie)(lie)(lie):PN 0.25、0.6、2.5、4.0,共4個等(deng)級。第(di)(di)一系(xi)(xi)列(lie)(lie)(lie)為基本系(xi)(xi)列(lie)(lie)(lie),第(di)(di)二系(xi)(xi)列(lie)(lie)(lie)為限制系(xi)(xi)列(lie)(lie)(lie)。
(3)上(shang)述(shu)兩個(ge)(ge)(ge)(ge)系列(lie)中的PN2.5、PN6、PN10、PN16、PN25、PN40共6個(ge)(ge)(ge)(ge)等(deng)級屬“歐(ou)(ou)洲(zhou)系列(lie)”。而PN20(相當(dang)(dang)于(yu)Class150)、PN50(相當(dang)(dang)于(yu)Class300)、PN110(相當(dang)(dang)于(yu)Class600)、PN150、PN260(相當(dang)(dang)于(yu)Class1500)、PN420共6個(ge)(ge)(ge)(ge)等(deng)級屬于(yu)“美洲(zhou)系列(lie)”,二者(zhe)在結構尺(chi)寸和(he)密(mi)封(feng)面(mian)尺(chi)寸上(shang)是不能互換的。上(shang)述(shu)美洲(zhou)系列(lie)和(he)歐(ou)(ou)洲(zhou)系列(lie)兩個(ge)(ge)(ge)(ge)壓力(li)(li)等(deng)級標(biao)(biao)(biao)準在世界(jie)不同(tong)區域均(jun)有(you)很大的影響,目前(qian)還(huan)無法統(tong)一成一個(ge)(ge)(ge)(ge)標(biao)(biao)(biao)準。國際(ji)標(biao)(biao)(biao)準化組(zu)織考慮到這現狀(zhuang)制(zhi)定了相應的標(biao)(biao)(biao)準,此(ci)標(biao)(biao)(biao)準實(shi)際(ji)上(shang)是一個(ge)(ge)(ge)(ge)折中的標(biao)(biao)(biao)準。它將上(shang)述(shu)兩個(ge)(ge)(ge)(ge)標(biao)(biao)(biao)準的主要壓力(li)(li)等(deng)級分別列(lie)在兩個(ge)(ge)(ge)(ge)系列(lie)中。

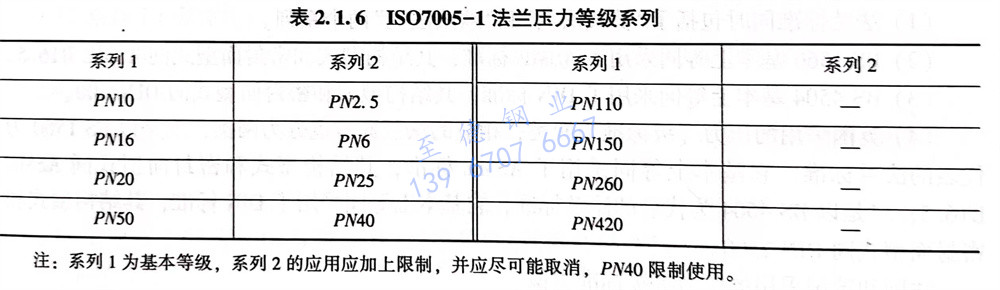

(4)國(guo)際(ji)標準(zhun)化組織的(de)法蘭標準(zhun)ISO7005-1同時包括了“美洲系(xi)列”和“歐洲系(xi)列”兩個系(xi)列,以期與這兩個標準(zhun)體系(xi)都能配伍(wu),它代表(biao)(biao)了當前世界(jie)法蘭標準(zhun)的(de)應用趨勢。如表(biao)(biao)2.1.6所(suo)示。
注(zhu):系(xi)列1為基(ji)本(ben)等級,系(xi)列2的應(ying)用(yong)應(ying)加上限制,并(bing)應(ying)盡可能取消(xiao),PN40限制使用(yong)。
三、ISO標(biao)準體系中常(chang)用的標(biao)準

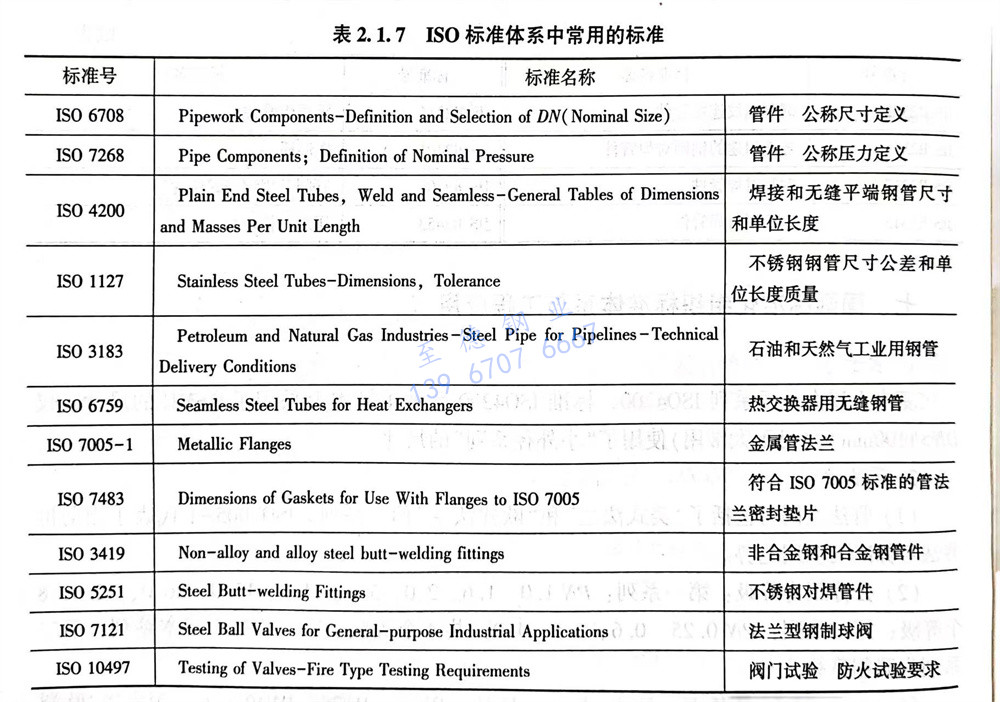

ISO標(biao)(biao)準(zhun)體系(xi)中常(chang)用的標(biao)(biao)準(zhun)見表2.1.7。
